سيمنز 6ES7676-6BA00-0CF0 SIMATIC حاسوب لوحي 477B

سيمنز 6ES7676-6BA00-0CF0 SIMATIC حاسوب لوحي 477B

تبقى فقط 7 عنصر/عناصر في المخزون

  • الشركة المصنعة: Siemens

  • رقم المنتج: 6ES7676-6BA00-0CF0

  • Country of origin:ألمانيا

  • نوع المنتج: حاسوب لوحي للوحة التحكم

  • Barcode: 85371091

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 8ج

  • Dimensions: 66.5 × 52.0 × 22.0 سم

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

عرض التفاصيل الكاملة
وصف المنتج
FAQ
الشحن والإرجاع
تفاصيل إضافية
التقييمات

الوصف

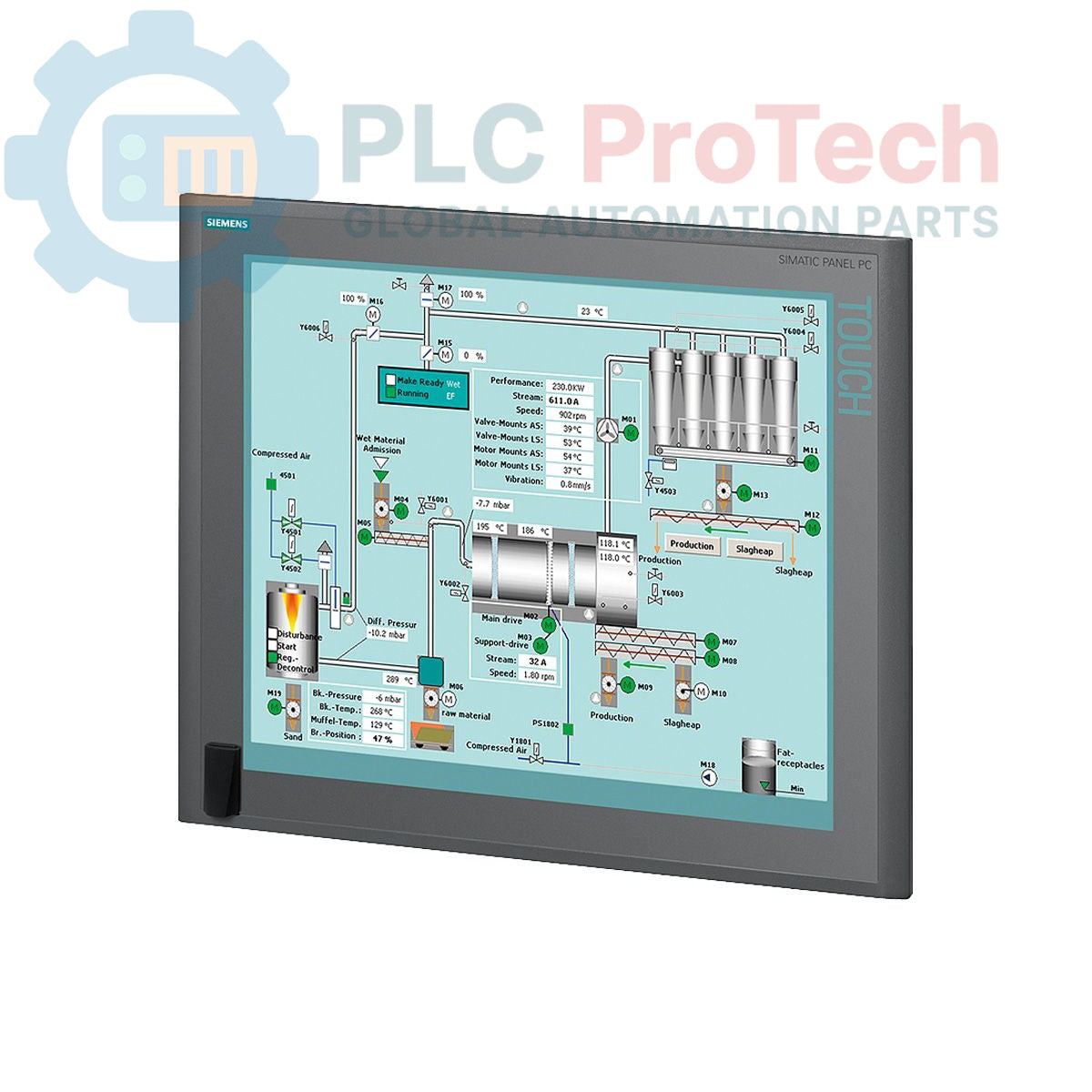

هذا هو حاسوب لوحي Siemens SIMATIC Panel PC 477B، الموديل 6ES7676-6BA00-0CF0، مصمم لمهام واجهة الإنسان والآلة (HMI) والتحكم في البيئات الصناعية. يتميز الجهاز بشاشة لمس بحجم 19 بوصة وبدقة 1280 × 1024 وواجهة أمامية قياسية مع منفذ USB مدمج. يعمل بمعالج Intel Celeron M بسرعة 1.0 جيجاهرتز مع 1 جيجابايت من ذاكرة DDR2. يوفر الاتصال عبر PROFIBUS DP، منفذي إيثرنت جيجابت، USB 2.0، ومنافذ RS-232. يعمل النظام على مزود طاقة 24 فولت تيار مستمر ويأتي محملاً مسبقًا بنظام Windows XP Embedded، WinCC flexible RT، وبرامج WinAC RTX على بطاقة CompactFlash بسعة 2 جيجابايت.

الميزات

  • شاشة لمس ملونة بحجم 19 بوصة بدقة 1280 × 1024 بكسل
  • معالج إنتل سيليرون M مدمج يعمل بسرعة 1.0 جيجاهرتز
  • 1 جيجابايت من ذاكرة النظام DDR2 (رام)
  • واجهة PROFIBUS DP/12 مدمجة للاتصال بالحافلة الميدانية
  • منفذا إيثرنت بسرعة 1 جيجابت/ثانية للاتصال بالشبكة
  • أربعة منافذ USB 2.0 عالية السرعة (500 مللي أمبير)
  • منفذ اتصال تسلسلي RS-232 واحد
  • فتحتا بطاقة CompactFlash (CF) لتوسيع التخزين
  • يشمل بطاقة CompactFlash بسعة 2 جيجابايت مع البرامج المثبتة مسبقًا
  • محمل مسبقًا بنظام Windows XP Embedded، WinCC flexible RT (128 PowerTags)، وWinAC RTX

التطبيقات

  • تصوير العمليات والتحكم بها
  • أنظمة تنفيذ التصنيع (MES)
  • جمع البيانات وتسجيلها
  • تطبيقات واجهة الإنسان والآلة على مستوى الماكينة
  • الأتمتة الصناعية والتحكم في المنشآت

المواصفات الفنية

المواصفات القيمة
الشركة المصنعة سيمنز
سلسلة المنتج SIMATIC Panel PC 477B
رقم الموديل 6ES7676-6BA00-0CF0
نوع المنتج حاسوب لوحي
حالة دورة حياة المنتج مهجور
نوع العرض شاشة لمس بحجم 19 بوصة
دقة العرض 1280 × 1024 بكسل
المعالج إنتل سيليرون M
سرعة المعالج 1.0 جيجاهرتز
الذاكرة (رام) 1 جيجابايت DDR2
التخزين بطاقة CompactFlash (CF) بسعة 2 جيجابايت
فتحات التوسعة 2 × فتحات CF
مزود الطاقة 24 فولت تيار مستمر
الواجهات 2 × إيثرنت (1 جيجابت/ثانية)، 1 × PROFIBUS DP/12، 4 × USB 2.0، 1 × RS-232، 1 × USB أمامي
نظام التشغيل ويندوز XP Embedded
البرمجيات المثبتة مسبقًا WinCC flexible RT (128 PowerTags) مع الأرشيفات والوصفات، WinAC RTX
بلد المنشأ ألمانيا (تقديري)
أبعاد العبوة (محسوبة) 66.5 × 52.0 × 22.0 سم
وزن الشحن 8.00 كجم
رمز السلعة 85371091
ECCN 5D002

إرشادات التركيب

تحذير حرج: خطر كهربائي. يجب أن يتم التركيب بواسطة أفراد مؤهلين فقط. تأكد من أن خزانة التحكم غير مشحونة ومقفلة/موسومة (LOTO) قبل بدء التركيب. عدم الامتثال قد يؤدي إلى إصابة خطيرة أو الوفاة. استخدم معدات الحماية الشخصية المناسبة (PPE).
  1. 1 تحضير موقع التركيب: تحقق من أن أبعاد فتحة اللوحة تتطابق مع مواصفات PC 477B. تأكد من أن سطح التركيب نظيف، مستوٍ، ويوفر دعمًا كافيًا لوزن الوحدة.
  2. 2 تركيب الوحدة: أدخل جهاز الكمبيوتر اللوحي في الفتحة من مقدمة الخزانة. ثبته من الخلف باستخدام المشابك المرفقة، وشدها بالتساوي وفقًا لعزم الدوران المحدد من قبل الشركة المصنعة لضمان إحكام مناسب.
  3. 3 توصيل الأرضي الوقائي (PE): قم بتوصيل طرف PE في جهاز الكمبيوتر اللوحي إلى موصل الأرضي الوقائي الرئيسي للخزانة باستخدام اتصال منخفض المقاومة. هذا أمر حاسم للسلامة ومقاومة الضوضاء.
  4. 4 توصيل مصدر الطاقة: قم بتوصيل مصدر طاقة مستقر ومصنف بشكل صحيح بجهد 24 فولت تيار مستمر إلى أطراف إدخال الطاقة. تأكد من مراعاة القطبية الصحيحة. استخدم أسلاك بحجم مناسب لسحب التيار.
  5. 5 توصيل كابلات الاتصال: قم بتوصيل كابلات الإيثرنت، بروفباص، USB، وأي كابلات اتصال أخرى مطلوبة. تأكد من اتباع ممارسات التظليل والتأريض الصحيحة، خاصة لكابل بروفباص، لمنع التداخل.
  6. 6 الفحوصات النهائية وتشغيل الجهاز: بعد تأمين جميع الاتصالات، قم بإزالة قفل وإشارة الإيقاف (LOTO) وأعد تشغيل الخزانة. شغّل جهاز الكمبيوتر اللوحي وتحقق من أن نظام التشغيل يقلع بشكل صحيح وأن روابط الاتصال قد تم إنشاؤها.
Key Features:
#Panel PC #SIMATIC Panel PC 477B

ما هو البرنامج المثبت مسبقًا على هذا الجهاز؟
يأتي مثبتًا مسبقًا بنظام Windows XP Embedded، وWinCC flexible RT (128 PowerTags) بما في ذلك الأرشيفات والوصفات، وWinAC RTX.

ما هي واجهات الاتصال الأساسية في 6ES7676-6BA00-0CF0؟
تتضمن الوحدة منفذي إيثرنت بسرعة 1 جيجابت/ثانية، ومنفذ PROFIBUS DP/12 واحد، وأربعة منافذ USB 2.0، ومنفذ تسلسلي RS-232 واحد.

ما هي طاقة الإدخال المطلوبة لهذا الكمبيوتر اللوحي؟
يتطلب هذا الكمبيوتر اللوحي مصدر طاقة 24 فولت تيار مستمر.

هل لا يزال هذا المنتج في الإنتاج النشط من قبل Siemens؟
لا، مرحلة إدارة دورة حياة المنتج (PLM) لهذا الطراز مدرجة على أنها قديمة، مما يعني أنه لم يعد في الإنتاج النشط.

ما هي الأبعاد الفيزيائية والوزن للوحدة؟
أبعاد الشحن هي 66.5 × 52.0 × 22.0 سم، ووزن الشحن 8.00 كجم.

الشحن السريع العالمي

  • التوصيل العادي: من 4 إلى 6 أيام عمل عبر DHL وFedEx وUPS.
  • الشحن السريع: شحن في نفس اليوم للطلبات المتوفرة في المخزون والمقدمة قبل الساعة 2:00 ظهرًا (بتوقيت GMT+8).
  • تغطية عالمية: نخدم أكثر من 150 دولة، بما في ذلك التوصيل السريع إلى السعودية والإمارات.

الإرجاع والضمان

  • ضمان لمدة 30 يومًا: يتم قبول الإرجاع للمنتجات المتوفرة في المخزون في عبوتها الأصلية المختومة من المصنع.
  • ضمان لمدة 12 شهرًا: كل مكون صناعي مدعوم بضماننا الفني المهني.

يتم معالجة الطلبات وتسليمها من الاثنين إلى الجمعة (باستثناء العطلات الرسمية).


للاطلاع على الأهلية الكاملة، ورسوم إعادة التخزين، وتفاصيل الإرجاع الدولي، يرجى مراجعة موقعنا الرسمي سياسة الاسترداد والإرجاع .

TECHNICAL SPECIFICATIONS

Country of origin
ألمانيا

المنتجات التي تم عرضها مؤخرًا

المعرفة التقنية

Why Maintenance Data Is Essential for Industrial Reliability
لماذا تعتبر بيانات الصيانة ضرورية للموثوقية الصناعية

تربط بيانات الصيانة أوامر العمل، إشارات المستشعرات، تاريخ الأصول، التكاليف، ومعرفة الفنيين. عند استخدامها بشكل جيد، تحسن التخطيط، الموثوقية، الصيانة التنبؤية، التحكم في قطع الغيار، وقرارات رأس المال...

Electric Actuators Designed to Replace Fluids: Hands-on Tutorial
المشغلات الكهربائية المصممة لاستبدال أنظمة الطاقة السائلة: دليل عملي لأتمتة الصناعة

تشرح هذه المقالة كيف تقوم المحركات الكهربائية المتكاملة، مثل سلسلة e-Actuator من SMC، بتحويل التحكم في الحركة الصناعية من خلال استبدال الأنظمة التقليدية الهوائية والهيدروليكية. وتسلط الضوء على...

Math Operations Using OpenPLC for Industrial Automation Applications
العمليات الحسابية باستخدام OpenPLC لتطبيقات الأتمتة الصناعية

تشرح هذه المقالة كيف تقوم أنظمة PLC بتنفيذ العمليات الرياضية الأساسية مثل الجمع والطرح والضرب والقسمة والباقي والأسس ضمن الأتمتة الصناعية. توضح كيف تقوم هذه الكتل الوظيفية بتحويل إشارات المستشعر...

Advanced Boolean Logic with FBD PLC Programming: Practical Industrial Applications Beyond Basic Logic
المنطق البولياني المتقدم مع برمجة PLC باستخدام FBD: تطبيقات صناعية عملية تتجاوز المنطق الأساسي

تشرح المقالة عدة دوال منطقية بوليانية متقدمة تُستخدم في برمجة PLC تتجاوز العمليات الأساسية AND وOR وNOT. وتتناول كيفية استخدام أدوات مثل جداول الحقيقة، والمضاعفات، ومولدات النبضات، ومشغلات شميت في...

Boolean Logic in PLC Programming: Understanding FBD Logic Gates
المنطق البولياني في برمجة PLC: فهم بوابات المنطق في FBD

المنطق البولياني هو أساس كل برنامج PLC. من التحكمات البسيطة في الآلات إلى أنظمة الأتمتة الصناعية المعقدة، تحدد بوابات المنطق كيفية استجابة المتحكمات للتغيرات في المدخلات وظروف التشغيل. يشرح هذا...

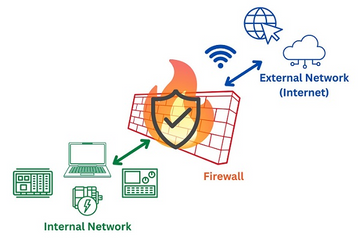

Industrial Firewalls in OT Networks: PLC, DCS, SCADA and Turbine Systems Security Architecture
