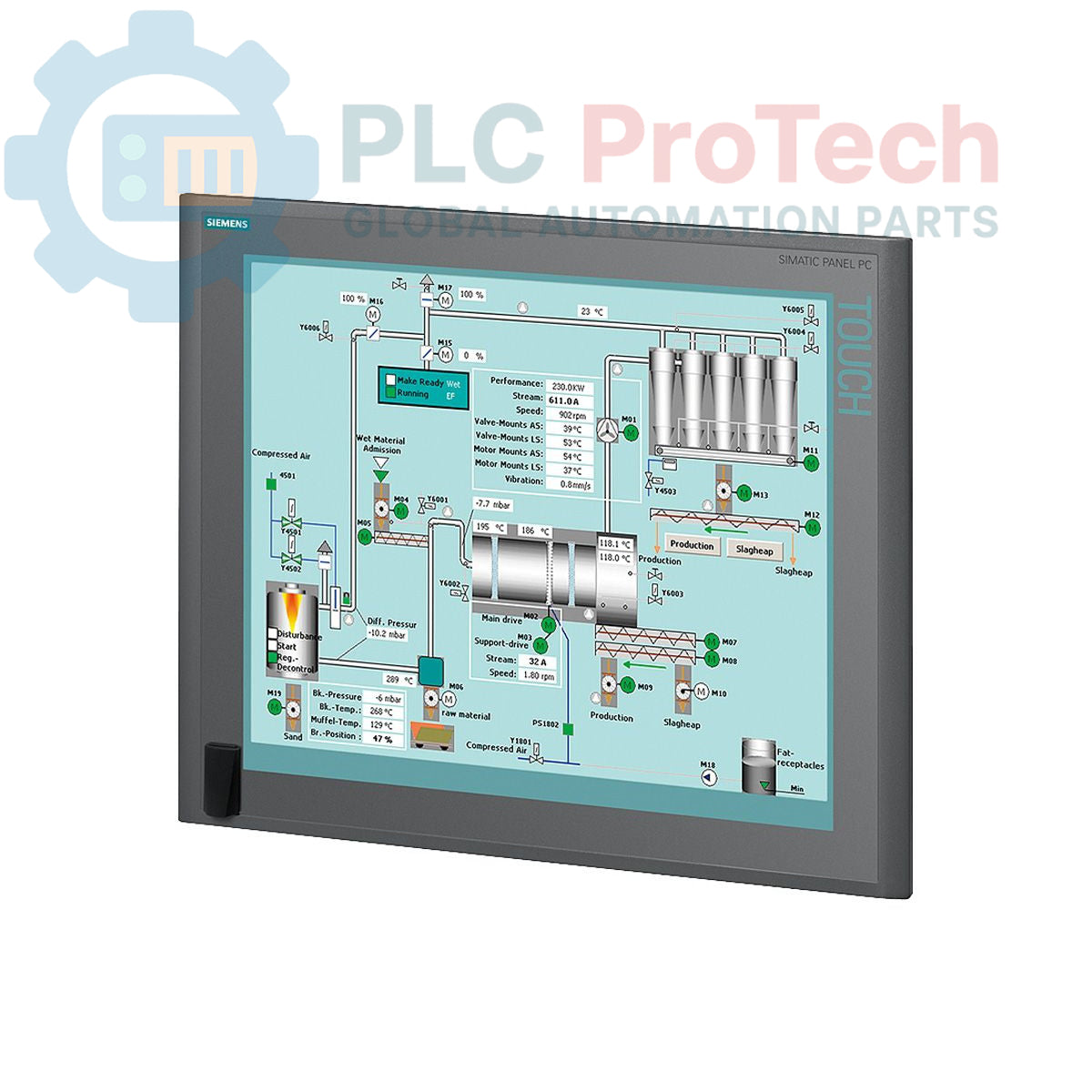

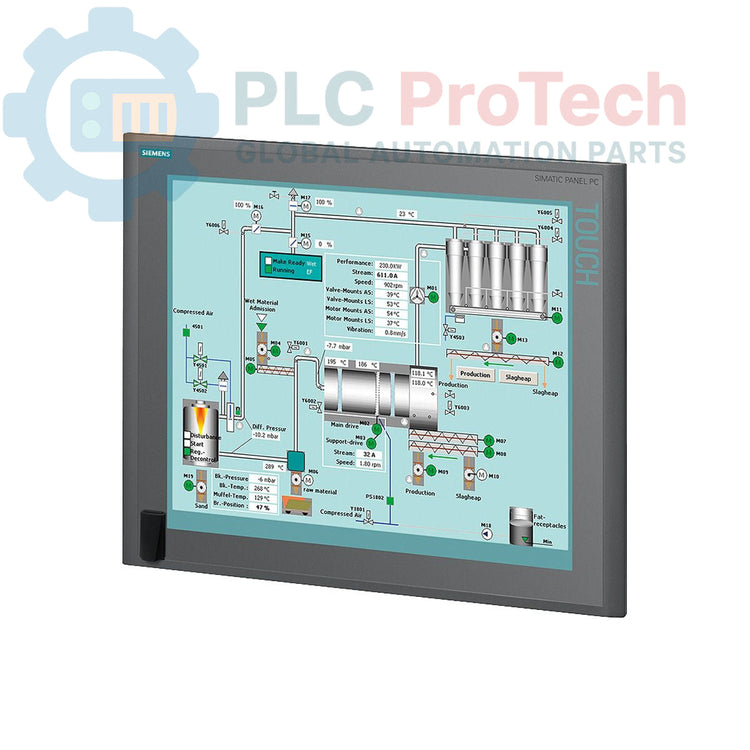

سيمنز 6ES7676-6BA00-0DG0 SIMATIC حاسوب لوحي 477B شاشة لمس 19 بوصة

سيمنز 6ES7676-6BA00-0DG0 SIMATIC حاسوب لوحي 477B شاشة لمس 19 بوصة

تبقى فقط 2 عنصر/عناصر في المخزون

  • الشركة المصنعة: Siemens

  • رقم المنتج: 6ES7676-6BA00-0DG0

  • Country of origin:ألمانيا

  • نوع المنتج: حاسوب لوحي صناعي للوحة التحكم

  • Barcode: 85371091

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 8ج

  • Dimensions: 66.5 × 52.0 × 22.0 سم

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

عرض التفاصيل الكاملة
وصف المنتج
FAQ
الشحن والإرجاع
تفاصيل إضافية
التقييمات

الوصف

يعد Siemens 6ES7676-6BA00-0DG0 جهاز SIMATIC Panel PC 477B مصممًا لتطبيقات التحكم الصناعي والتصوير. يتميز هذا الجهاز بشاشة لمس بحجم 19 بوصة ودقة 1280 × 1024، ويعمل بمعالج Intel Celeron M بسرعة 1.0 جيجاهرتز مع ذاكرة DDR2 بسعة 1 جيجابايت. يأتي مزودًا بمجموعة شاملة من الواجهات، بما في ذلك PROFIBUS DP، إيثرنت جيجابت مزدوج، والعديد من منافذ USB 2.0. يتم تسليم النظام مع بطاقة CompactFlash بسعة 4 جيجابايت مثبت عليها Windows XP Embedded، WinCC flexible RT (512 PowerTags)، وبرمجية WinAC RTX، مما يوفر منصة جاهزة للنشر لمهام HMI والتحكم.

الميزات

  • شاشة لمس ملونة بحجم 19 بوصة بدقة 1280 × 1024 بكسل.
  • يعمل بمعالج Intel Celeron M بسرعة 1.0 جيجاهرتز.
  • مزود بذاكرة نظام DDR2 بسعة 1 جيجابايت.
  • واجهة PROFIBUS DP/12 مدمجة للاتصال على مستوى الحقل.
  • منفذا إيثرنت مزدوجان بسرعة 1 جيجابت/ثانية للاتصال بالشبكة.
  • تتضمن بطاقة CompactFlash بسعة 4 جيجابايت للتخزين.
  • حزمة برمجيات مثبتة مسبقًا: Windows XP Embedded، WinCC flexible RT (512 PT)، وWinAC RTX.
  • لوحة أمامية قياسية مع واجهة USB مدمجة.

التطبيقات

  • التحكم والمراقبة على مستوى الآلة (HMI).
  • تصوير العمليات وجمع البيانات في مصانع التصنيع.
  • حلول التحكم المعتمدة على الحاسوب التي تجمع بين وظائف HMI وPLC.
  • تسجيل البيانات، إدارة الوصفات، والأرشفة لخطوط الإنتاج.

المواصفات الفنية

المواصفات القيمة
الشركة المصنعة Siemens
سلسلة المنتج SIMATIC Panel PC 477B
رقم الموديل 6ES7676-6BA00-0DG0
الشاشة شاشة لمس بحجم 19 بوصة
الدقة 1280 × 1024 بكسل
المعالج Intel Celeron M، 1.0 جيجاهرتز
الذاكرة (RAM) 1 جيجابايت DDR2
التخزين 1 × بطاقة CompactFlash بسعة 4 جيجابايت
فتحات التوسعة 2 × فتحات CF
الواجهات 2 × إيثرنت (1 جيجابت/ثانية)، 4 × USB 2.0 (500 مللي أمبير)، 1 × RS-232، 1 × PROFIBUS DP/12
مزود الطاقة 24 فولت تيار مستمر
البرمجيات المثبتة مسبقًا ويندوز XP Embedded، WinCC flexible RT 512PT (بما في ذلك الأرشيفات والوصفات)، WinAC RTX
حالة دورة حياة المنتج مهجور
وزن الشحن 8.00 كجم
أبعاد العبوة (محسوبة) 66.5 × 52.0 × 22.0 سم
رمز السلعة 85371091
رمز تصنيف التحكم في الصادرات (ECCN) 5D002
بلد المنشأ ألمانيا (تقديري)

إرشادات التركيب

تحذير هام: جهد خطير وحساسية للتفريغ الكهروستاتيكي

يجب أن يتم التركيب بواسطة فنيين مؤهلين فقط. افصل وقم بقفل جميع مصادر الطاقة قبل الوصول إلى الأطراف. يحتوي هذا الجهاز على مكونات حساسة للتفريغ الكهروستاتيكي (ESD). استخدم حماية ESD مناسبة، مثل سوار معصم مؤرض، عند التعامل.

  1. 1 إيقاف تشغيل المعدات: قبل التركيب، تأكد من أن خزانة التحكم غير موصلة بالطاقة تمامًا ومقفلة وفقًا للوائح السلامة المحلية. تحقق من عدم وجود جهد.
  2. 2 تحضير فتحة اللوحة: تحقق من أن أبعاد فتحة اللوحة تتطابق مع متطلبات جهاز الكمبيوتر اللوحي 477B. تأكد من أن سطح التثبيت نظيف، مستوٍ، وصلب بما يكفي لدعم وزن الوحدة.
  3. 3 تركيب الوحدة: أدخل جهاز الكمبيوتر اللوحي في الفتحة من أمام اللوحة. ثبته من الخلف باستخدام مشابك التثبيت المزودة، وشدها بالتساوي إلى العزم المحدد لضمان إحكام مناسب.
  4. 4 توصيل مصدر الطاقة: قم بتوصيل مصدر طاقة مستقر ومصفى بجهد 24 فولت تيار مستمر إلى أطراف مصدر الطاقة المخصصة. تأكد من مراعاة القطبية الصحيحة. استخدم موصلات بحجم مناسب للحمل.
  5. 5 توصيل الأرضي: قم بتوصيل طرف الأرضي الوظيفي (FE) على الوحدة إلى نقطة التأريض المركزية في خزانة التحكم باستخدام موصل منخفض المقاومة. هذا أمر حاسم لمقاومة الضوضاء والسلامة.
  6. 6 توصيل الأجهزة الطرفية: قم بتوصيل كابلات الإيثرنت، بروفيباص، USB، والكابلات التسلسلية حسب متطلبات التطبيق. تأكد من توجيه جميع كابلات الاتصال بعيدًا عن خطوط الطاقة عالية الجهد لتقليل التداخل.
Key Features:
#Industrial Panel PC #SIMATIC Panel PC 477B

ما هو نظام التشغيل المثبت مسبقًا على 6ES7676-6BA00-0DG0؟
يأتي هذا الكمبيوتر اللوحي مزودًا مسبقًا بنظام Windows XP Embedded، مما يوفر بيئة مستقرة للبرمجيات الصناعية المضمنة.

ما هي واجهات الاتصال الأساسية في هذا الجهاز؟
يحتوي على منفذي إيثرنت بسرعة 1 جيجابت/ثانية، وواجهة PROFIBUS DP/12 واحدة، وأربعة منافذ USB 2.0، ومنفذ تسلسلي RS-232 واحد لتوفير اتصال متعدد الاستخدامات.

ما هو جهد مصدر الطاقة المطلوب؟
يتطلب الجهاز مصدر طاقة DC بجهد اسمي 24 فولت للتشغيل.

هل يحتوي هذا الطراز على تخزين مدمج؟
نعم، مزود ببطاقة CompactFlash بسعة 4 جيجابايت لنظام التشغيل وبيانات التطبيقات. يحتوي الجهاز على فتحتين لبطاقات CF إجمالاً.

هل هذا المنتج طراز حالي؟
لا، تم تصنيف 6ES7676-6BA00-0DG0 من قبل الشركة المصنعة كمنتج متوقف.

الشحن السريع العالمي

  • التوصيل العادي: من 4 إلى 6 أيام عمل عبر DHL وFedEx وUPS.
  • الشحن السريع: شحن في نفس اليوم للطلبات المتوفرة في المخزون والمقدمة قبل الساعة 2:00 ظهرًا (بتوقيت GMT+8).
  • تغطية عالمية: نخدم أكثر من 150 دولة، بما في ذلك التوصيل السريع إلى السعودية والإمارات.

الإرجاع والضمان

  • ضمان لمدة 30 يومًا: يتم قبول الإرجاع للمنتجات المتوفرة في المخزون في عبوتها الأصلية المختومة من المصنع.
  • ضمان لمدة 12 شهرًا: كل مكون صناعي مدعوم بضماننا الفني المهني.

يتم معالجة الطلبات وتسليمها من الاثنين إلى الجمعة (باستثناء العطلات الرسمية).


للاطلاع على الأهلية الكاملة، ورسوم إعادة التخزين، وتفاصيل الإرجاع الدولي، يرجى مراجعة موقعنا الرسمي سياسة الاسترداد والإرجاع .
