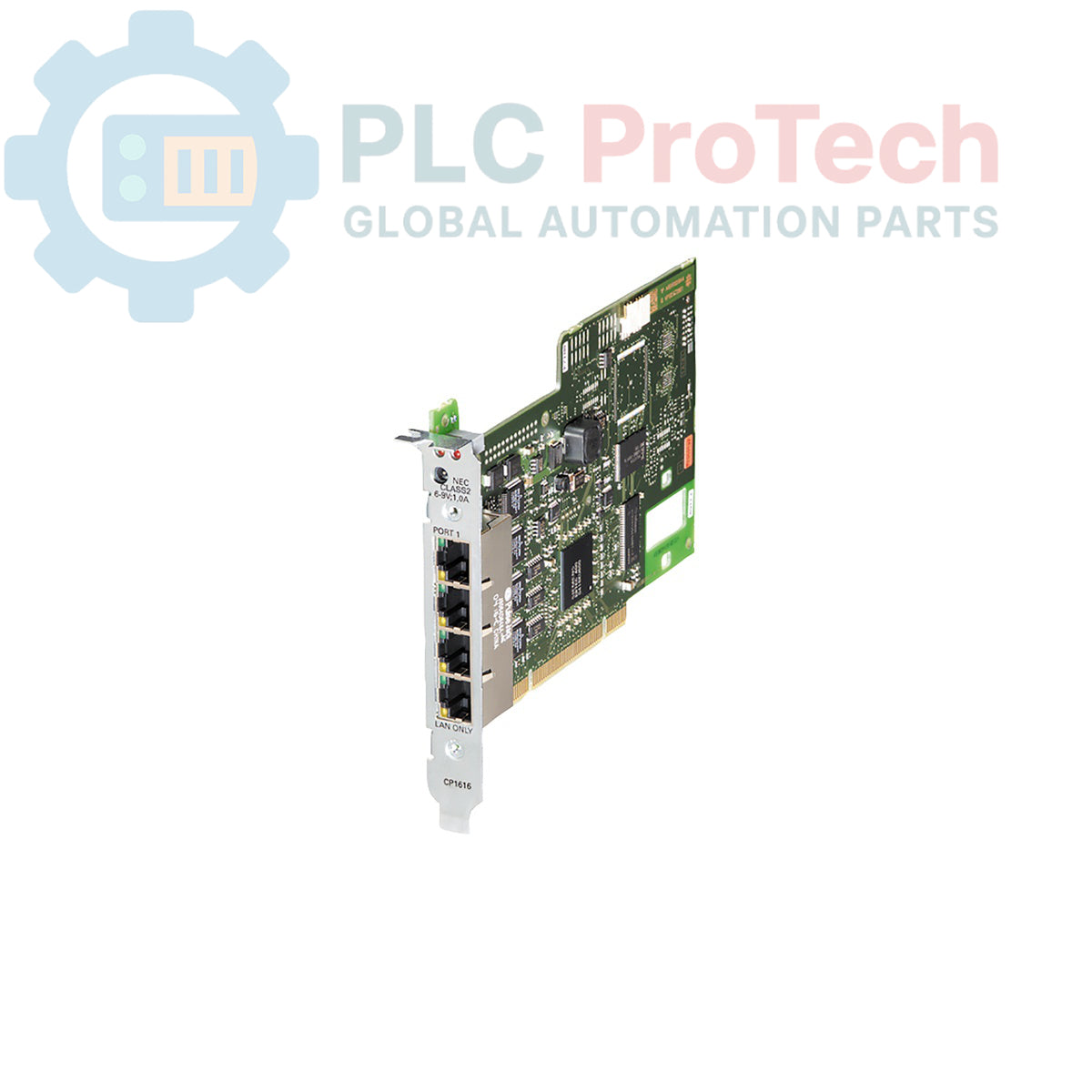

سيمنز 6GK1161-6AA02 بطاقة معالج الاتصالات SIMATIC CP 1616 PCI

سيمنز 6GK1161-6AA02 بطاقة معالج الاتصالات SIMATIC CP 1616 PCI

تبقى فقط 3 عنصر/عناصر في المخزون

  • الشركة المصنعة: Siemens

  • رقم المنتج: 6GK1161-6AA02

  • Country of origin:ألمانيا

  • نوع المنتج: معالج الاتصالات

  • Barcode: 85176200

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 310ج

  • Dimensions: 1.80 × 16.70 × 10.70 سم

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

عرض التفاصيل الكاملة
وصف المنتج
FAQ
الشحن والإرجاع
تفاصيل إضافية
التقييمات

الوصف

تعد بطاقة 6GK1161-6AA02 من سيمنس معالج الاتصالات CP 1616 PCI مصممة للاتصال عبر PROFINET IO باستخدام الكمبيوتر الصناعي. تعمل هذه الوحدة كبطاقة PCI 32-بت تدعم سرعات ناقل 33/66 ميجاهرتز وإشارات 3.3/5 فولت. تدمج دائرة متكاملة مخصصة ERTEC 400 لمعالجة الزمن الحقيقي بكفاءة وتتميز بمفتاح زمني حقيقي بأربعة منافذ مع موصلات RJ45 للاتصال المباشر بشبكات PROFINET IO. البطاقة 6GK1161-6AA02 متوافقة مع مجموعة تطوير DK-16XX PN IO وبرنامج NCM PC للتكوين والإدارة ضمن بيئات أتمتة SIMATIC.

الميزات

  • واجهة بطاقة PCI (32 بت، 33/66 ميجاهرتز، 3.3/5 فولت)
  • دائرة متكاملة مخصصة ERTEC 400 مدمجة
  • اتصال PROFINET IO
  • مفتاح زمني حقيقي بأربعة منافذ مع موصلات RJ45
  • التوافق مع مجموعة تطوير DK-16XX PN IO
  • يدعم NCM PC للتكوين

التطبيقات

  • الاتصال عبر PROFINET IO باستخدام الكمبيوتر الصناعي
  • تطبيقات إيثرنت الزمن الحقيقي في أنظمة الأتمتة
  • دمج الحواسيب الصناعية في شبكات PROFINET
  • تبادل البيانات بين تطبيقات الكمبيوتر وأجهزة PROFINET

المواصفات الفنية

الشركة المصنعة سيمنس
النطاق SIMATIC
نوع المنتج وحدات الاتصال
مرحلة منتج PLM نشط
نوع الواجهة بطاقة PCI (32 بت؛ 33/66 ميجاهرتز؛ 3.3/5 فولت)
دائرة متكاملة مخصصة (ASIC) ERTEC 400
بروتوكول الشبكة PROFINET IO
منافذ الشبكة مفتاح زمني حقيقي بأربعة منافذ (RJ45)
أبعاد العبوة (محسوبة) 1.80 × 16.70 × 10.70 سم
وزن الشحن 0.31 كجم
رمز السلعة 85176200
لوائح مراقبة التصدير (ECCN) N

الاتصالات / الواجهات

  • واجهة PCI: للاتصال بفتحة PCI في الكمبيوتر الصناعي.
  • منافذ RJ45 (×4): للاتصال بشبكة PROFINET IO.

إرشادات التثبيت

  1. إيقاف تشغيل الطاقة: تأكد من إيقاف تشغيل الكمبيوتر الصناعي تمامًا وفصله عن مصدر الطاقة الرئيسي قبل فتح الهيكل.
  2. فتح هيكل الكمبيوتر: افتح هيكل الكمبيوتر بحذر للوصول إلى المكونات الداخلية وفتحات التوسعة.
  3. تحديد فتحة PCI: حدد فتحة PCI متاحة 32-بت متوافقة مع متطلبات جهد البطاقة (3.3 فولت أو 5 فولت).
  4. إدخال البطاقة: قم بمحاذاة بطاقة 6GK1161-6AA02 مع فتحة PCI المختارة واضغطها بقوة حتى تثبت بالكامل.
  5. تثبيت البطاقة: استخدم الحامل أو المسمار لتثبيت البطاقة في مكانها داخل هيكل الكمبيوتر.
  6. إغلاق هيكل الكمبيوتر: أعد تجميع وأغلق هيكل الكمبيوتر.
  7. توصيل كابلات PROFINET: قم بتوصيل كابلات إيثرنت القياسية المزودة بموصلات RJ45 من شبكة PROFINET IO إلى منافذ RJ45 المتاحة على الوحدة.
  8. تشغيل الطاقة: أعد توصيل الكمبيوتر بمصدر الطاقة وقم بتشغيله.
  9. تثبيت التعريف: قم بتثبيت التعريفات اللازمة وبرنامج NCM PC حسب الحاجة لكي يتعرف نظام التشغيل على بطاقة CP 1616 ويهيئها للاتصال عبر PROFINET IO.
Key Features:
#Communications Processor #SIMATIC

ما هي الوظيفة الأساسية لبطاقة Siemens 6GK1161-6AA02؟
هي بطاقة معالج اتصالات CP 1616 PCI مصممة لربط الحواسيب الصناعية بشبكات PROFINET IO.

ما نوع الواجهة التي يستخدمها هذا الموديل لدمج الحاسوب؟
يستخدم الموديل واجهة بطاقة PCI 32-بت، تدعم سرعات ناقل 33/66 ميجاهرتز وإشارات 3.3/5 فولت.

كم عدد منافذ PROFINET المتوفرة على البطاقة؟
تحتوي البطاقة على مفتاح زمني حقيقي بأربعة منافذ مع موصلات RJ45 لشبكة PROFINET IO.

ما هو الـ ASIC المدمج في 6GK1161-6AA02؟
يحتوي على ASIC ERTEC 400 لمعالجة فعالة في الوقت الحقيقي لاتصالات PROFINET IO.

ما هو البرنامج المذكور لتكوين هذا الموديل؟
الموديل متوافق مع NCM PC للتكوين والإدارة.
