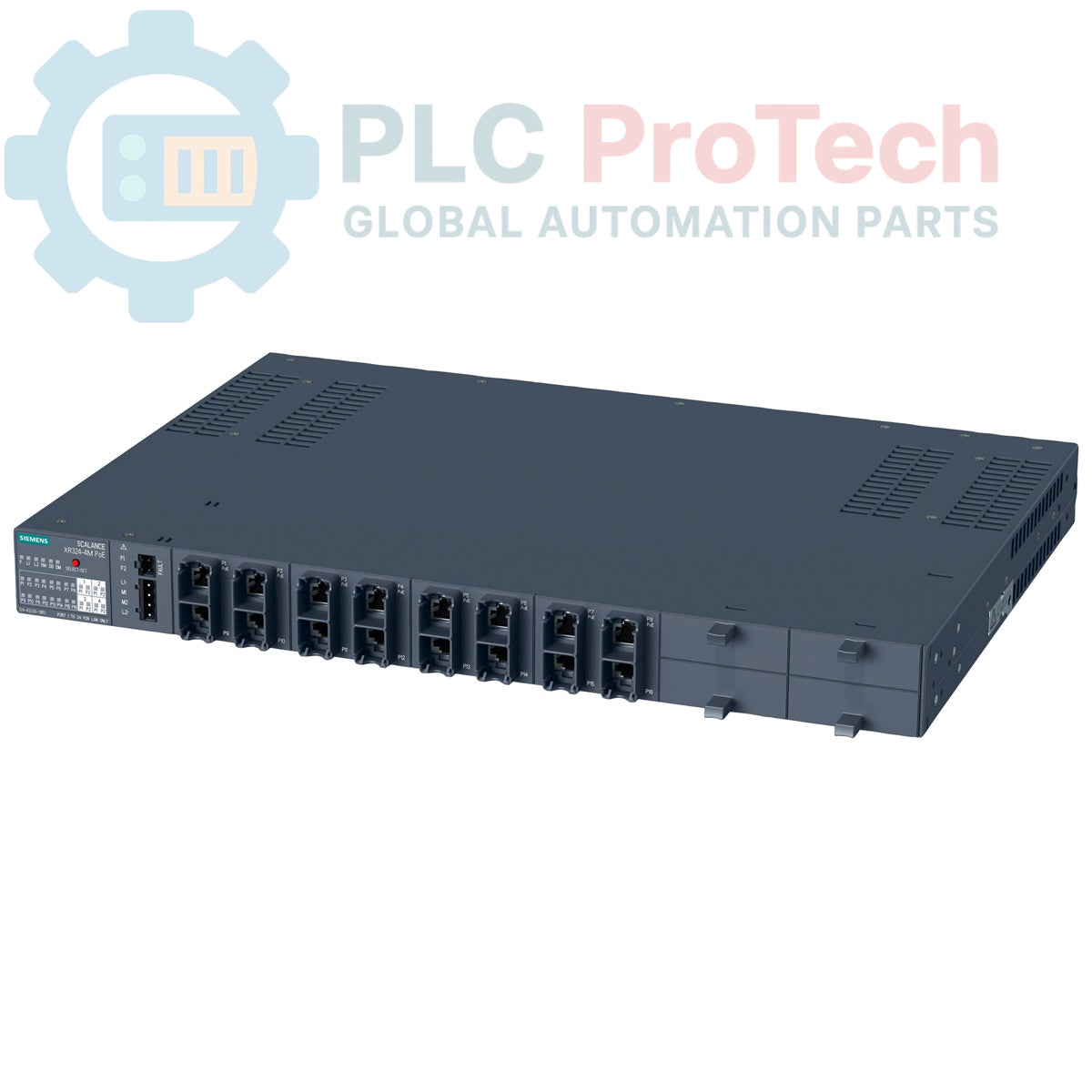

Siemens 6GK5324-4QG10-1AR2 SCALANCE XR324-4M مفتاح IE مُدار بتقنية PoE

SKU 6GK5324-4QG10-1AR2

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Siemens
رقم المنتج: 6GK5324-4QG10-1AR2
Country of origin:ألمانيا
نوع المنتج: محول إيثرنت صناعي مُدار
Barcode: 85389091
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 5ج
Dimensions: 44.9 سم × 30.5 سم × 4.36 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

إن Siemens 6GK5324-4QG10-1AR2 هو SCALANCE XR324-4M PoE، وهو محوّل إيثرنت صناعي مُدار مصمم للتركيب في رفوف مقاس 19 بوصة. يوفر هذا الجهاز اتصالًا واسعًا عبر إجمالي 16 منفذ RJ45 ثابتًا، يدعم ثمانية منها توصيل الطاقة عبر الإيثرنت (PoE)، بالإضافة إلى أربع فتحات لوحدات وسائط اختيارية ذات منفذين للاتصالات عبر الألياف الضوئية أو الاتصالات الكهربائية الإضافية. ويعمل كـجهاز PROFINET IO ويُزوَّد بالطاقة عبر مصدر 24 فولت تيار مستمر. وتتم إتاحة التشخيص من خلال مصابيح LED أمامية، وزر ضغط للاختيار/الضبط، وملامس لإرسال إشارات الخطأ لدمجه في أنظمة مراقبة المصنع.

الميزات

إمكانات تحويل مُدارة من الطبقة الثانية
هيكل قياسي للتركيب في رفوف مقاس 19 بوصة
‏8 منافذ RJ45 بسرعة 10/100/1000 ميجابت/ثانية مع تقنية توصيل الطاقة عبر الإيثرنت (PoE)
‏8 منافذ RJ45 قياسية بسرعة 10/100/1000 ميجابت/ثانية
‏4 فتحات لوحدات وسائط ذات منفذين بسرعة 10/100/1000 ميجابت/ثانية (كهربائية أو ضوئية)
وظيفة جهاز PROFINET IO مدمجة
مصابيح LED للتشخيص على اللوحة الأمامية لمراقبة الحالة
ملامس إرسال إشارات الخطأ للإبلاغ عن الأعطال
يعمل بمصدر طاقة اسمي بجهد 24 فولت تيار مستمر

التطبيقات

الشبكات على مستوى الآلات في بيئات التصنيع
الشبكات الأساسية على مستوى المصنع بالكامل
تركيبات خزائن التحكم في أتمتة العمليات
مراكز البيانات الصناعية وغرف الخوادم
التطبيقات التي تتطلب تقنية PoE لأجهزة مثل كاميرات IP أو هواتف VOIP

المواصفات الفنية

المواصفات	القيمة
نوع المنتج	محوّل إيثرنت صناعي مُدار
الشركة المصنّعة	Siemens
السلسلة	SCALANCE
الطراز	XR324-4M PoE
رقم القطعة	6GK5324-4QG10-1AR2
التركيب	حامل مقاس 19 بوصة
مصدر الطاقة	24 فولت تيار مستمر
منافذ RJ45 (مع PoE)	8× 10/100/1000 ميجابت/ثانية
منافذ RJ45 (من دون PoE)	8× 10/100/1000 ميجابت/ثانية
فتحات وحدات الوسائط	4 (للوحدات ذات منفذي 10/100/1000 ميجابت/ثانية)
البروتوكول الصناعي	جهاز PROFINET IO
حالة دورة حياة المنتج	الإيقاف التدريجي
وزن الشحن	5.00 كجم
أبعاد العبوة (محسوبة)	44.9 سم × 30.5 سم × 4.36 سم
بلد المنشأ	ألمانيا (تقديري)
رمز السلعة	85389091
رقم تصنيف مراقبة الصادرات (ECCN)	5A002

إرشادات التركيب

تحذير بالغ الأهمية: قد تكون هناك جهود كهربائية خطرة. يجب أن يُجري التركيب موظفون مؤهلون فقط. قد يؤدي عدم فصل الطاقة عن المعدات قبل التركيب إلى إصابة خطيرة أو الوفاة. اتبع دائمًا إجراءات القفل ووضع بطاقة التحذير المحلية (LOTO).

1 تأكد من فصل الطاقة تمامًا عن خزانة التحكم أو الحامل ومن قفله ووضع بطاقة التحذير عليه قبل بدء العمل. تحقق من عدم وجود جهد كهربائي.
2 ثبّت مفتاح SCALANCE بإحكام داخل الحامل ذي مقاس 19 بوصة باستخدام معدات التثبيت المناسبة. تأكد من توفير مساحة تهوية كافية حول الوحدة.
3 صِل موصلًا منخفض الممانعة للتأريض الوقائي (PE) بطرف التأريض المخصص في هيكل المفتاح. وهذا أمر بالغ الأهمية للسلامة والحصانة من الضوضاء.
4 صِل أسلاك مصدر الطاقة 24 فولت تيار مستمر بأطراف إدخال الطاقة، مع مراعاة القطبية الصحيحة. استخدم موصلات ذات مقاس مناسب للحمل.
5 صِل أجهزة الشبكة باستخدام كابلات إيثرنت محمية. وصّل أسلاك تلامس الإشارة إلى الخطأ إذا كان ذلك مطلوبًا من قِبل التطبيق.
6 بعد التأكد من إحكام جميع التوصيلات، أزل أجهزة القفل ووضع بطاقة التحذير (LOTO) وأعد تزويد الخزانة بالطاقة. تحقق من تشغيل المفتاح ومن أن مصابيح LED للحالة تشير إلى التشغيل الطبيعي.

FAQ

ما متطلبات مصدر الطاقة لهذا المحوّل؟

يتطلب Siemens 6GK5324-4QG10-1AR2 مصدر طاقة بجهد 24 فولت تيار مستمر.

كم عدد المنافذ في هذا الجهاز التي تدعم الطاقة عبر الإيثرنت (PoE)؟

يحتوي هذا المحوّل على 8 منافذ RJ45 تدعم PoE، وتعمل بسرعة 10/100/1000 ميجابت/ثانية.

هل صُمّم 6GK5324-4QG10-1AR2 للتركيب على حامل؟

نعم، صُمّم بعامل شكل قياسي بمقاس 19 بوصة لتسهيل تركيبه في الحوامل والخزائن الصناعية.

هل يمكن دمج هذا المحوّل في شبكة PROFINET؟

نعم، صُمّم ليعمل كجهاز PROFINET IO، مما يتيح التكامل السلس وإجراء التشخيصات ضمن بيئة PROFINET.

ما حالة دورة حياة المنتج لهذا الطراز؟

وفقًا لمعلومات Siemens PLM، فإن 6GK5324-4QG10-1AR2 في مرحلة «الخروج من الخدمة» من دورة حياته.
