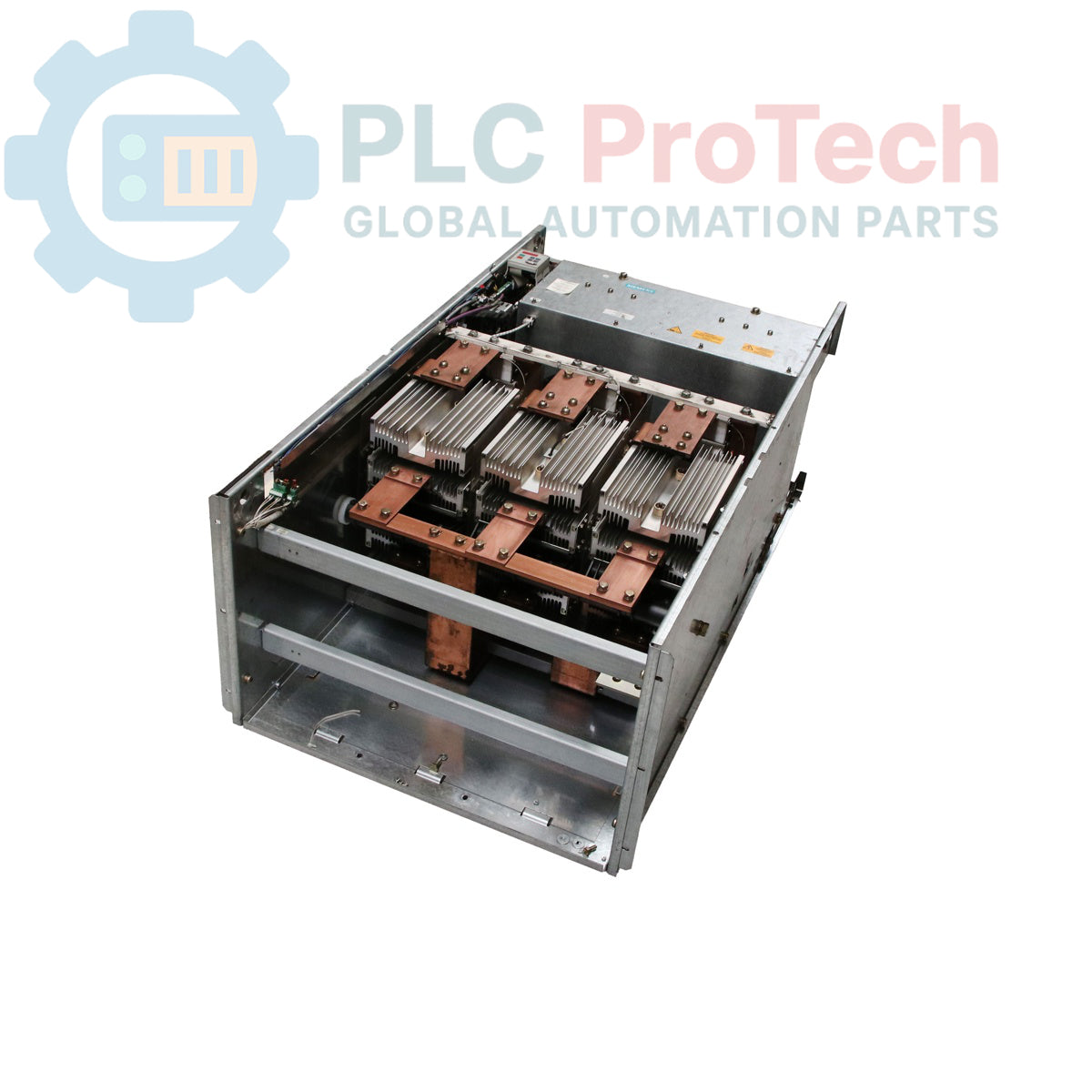

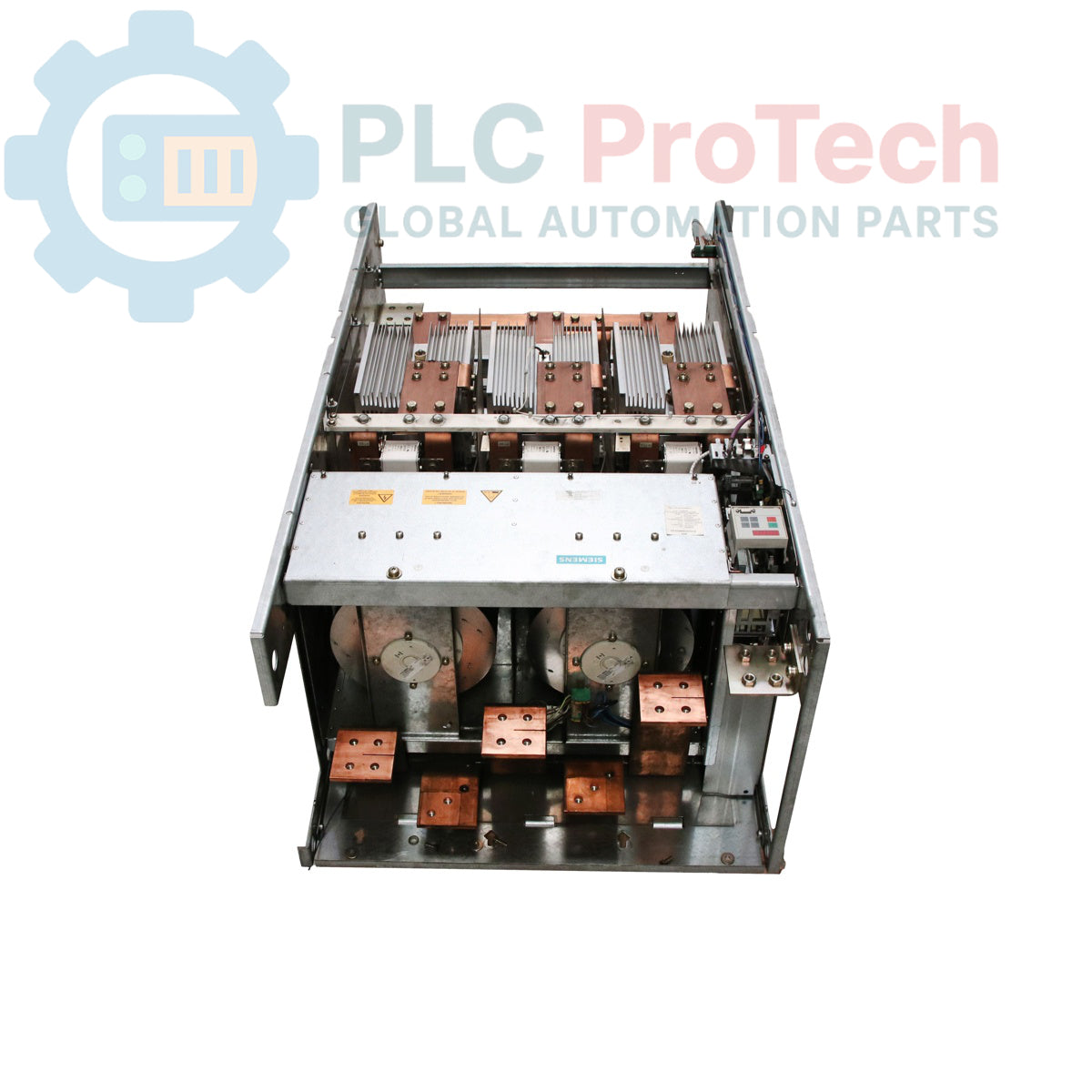

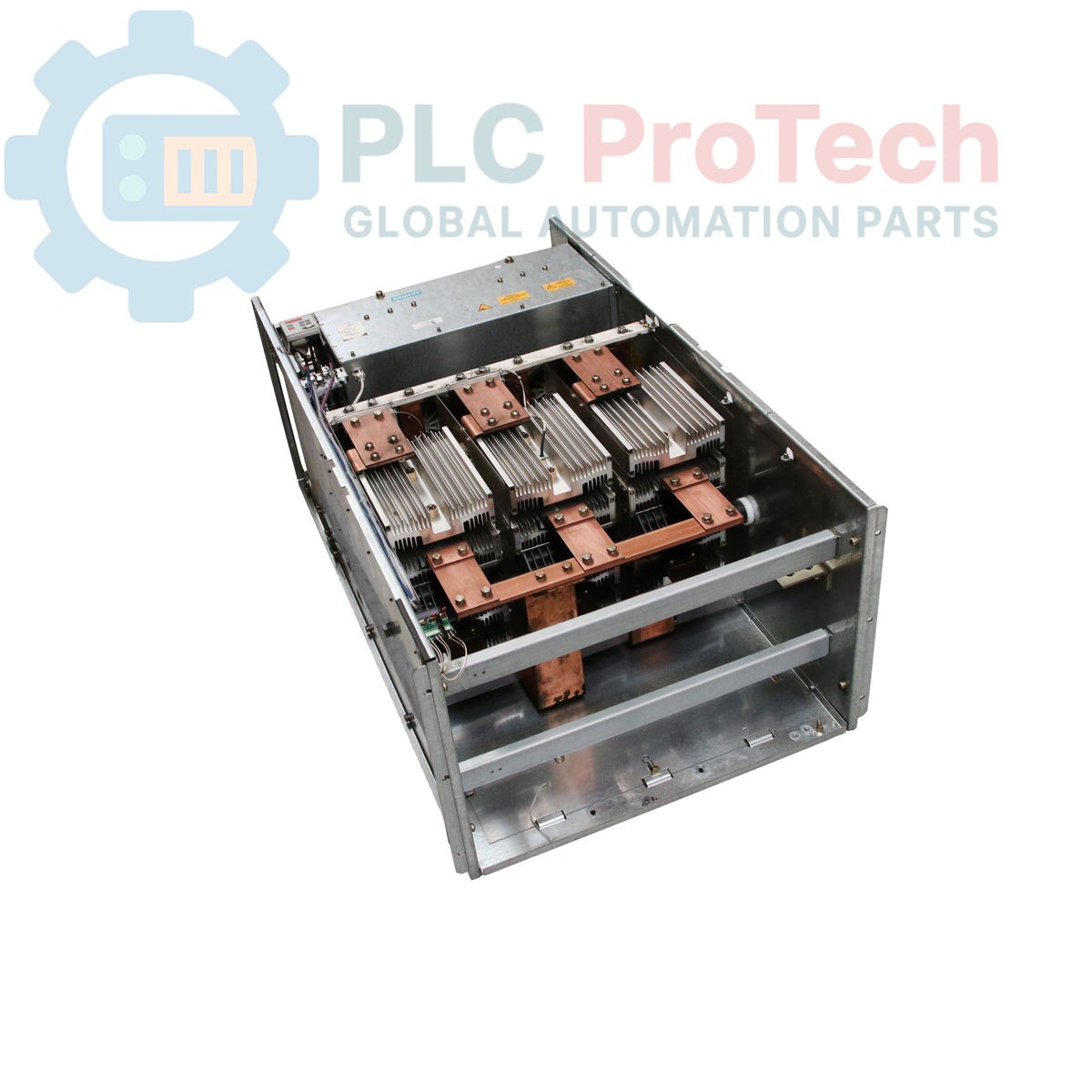

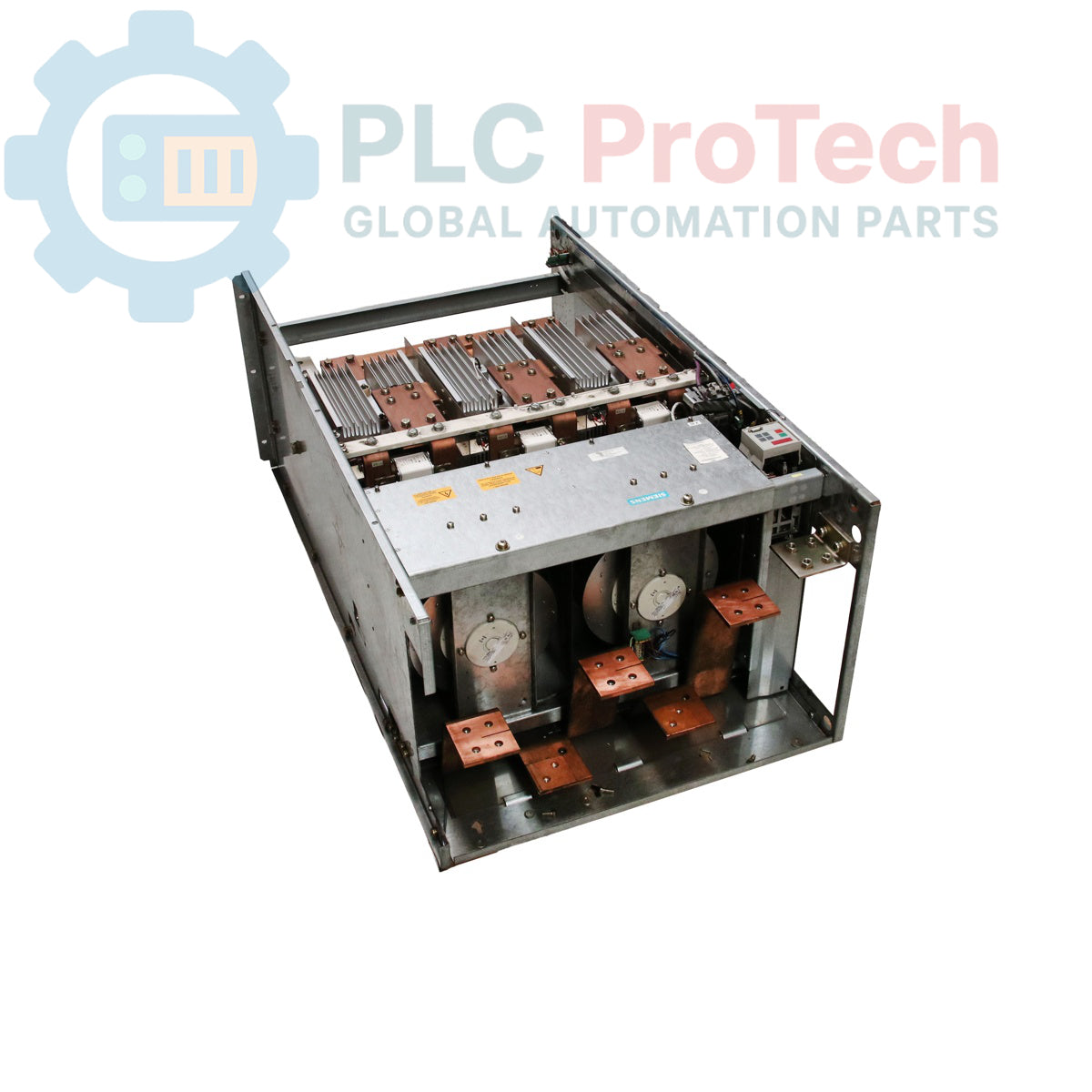

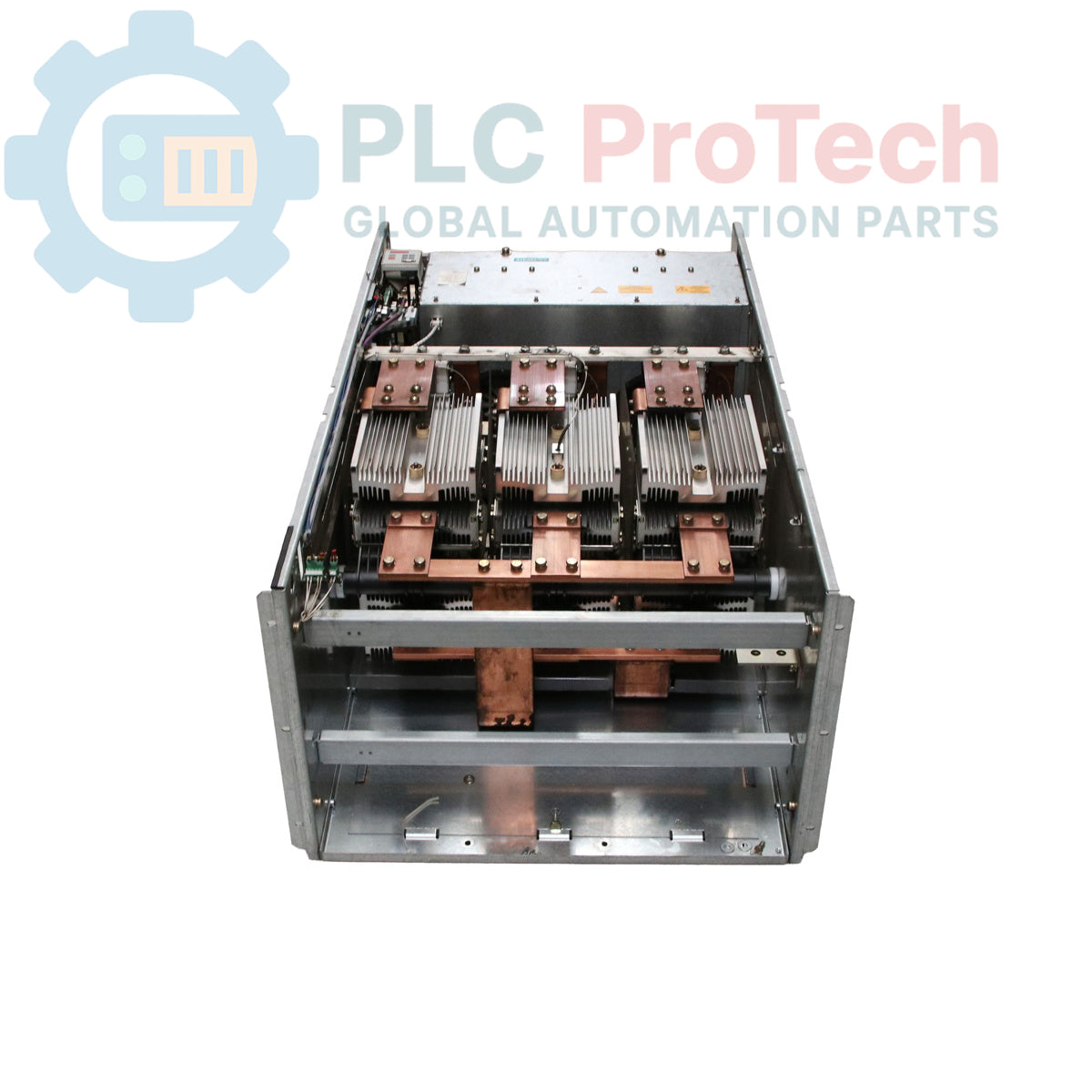

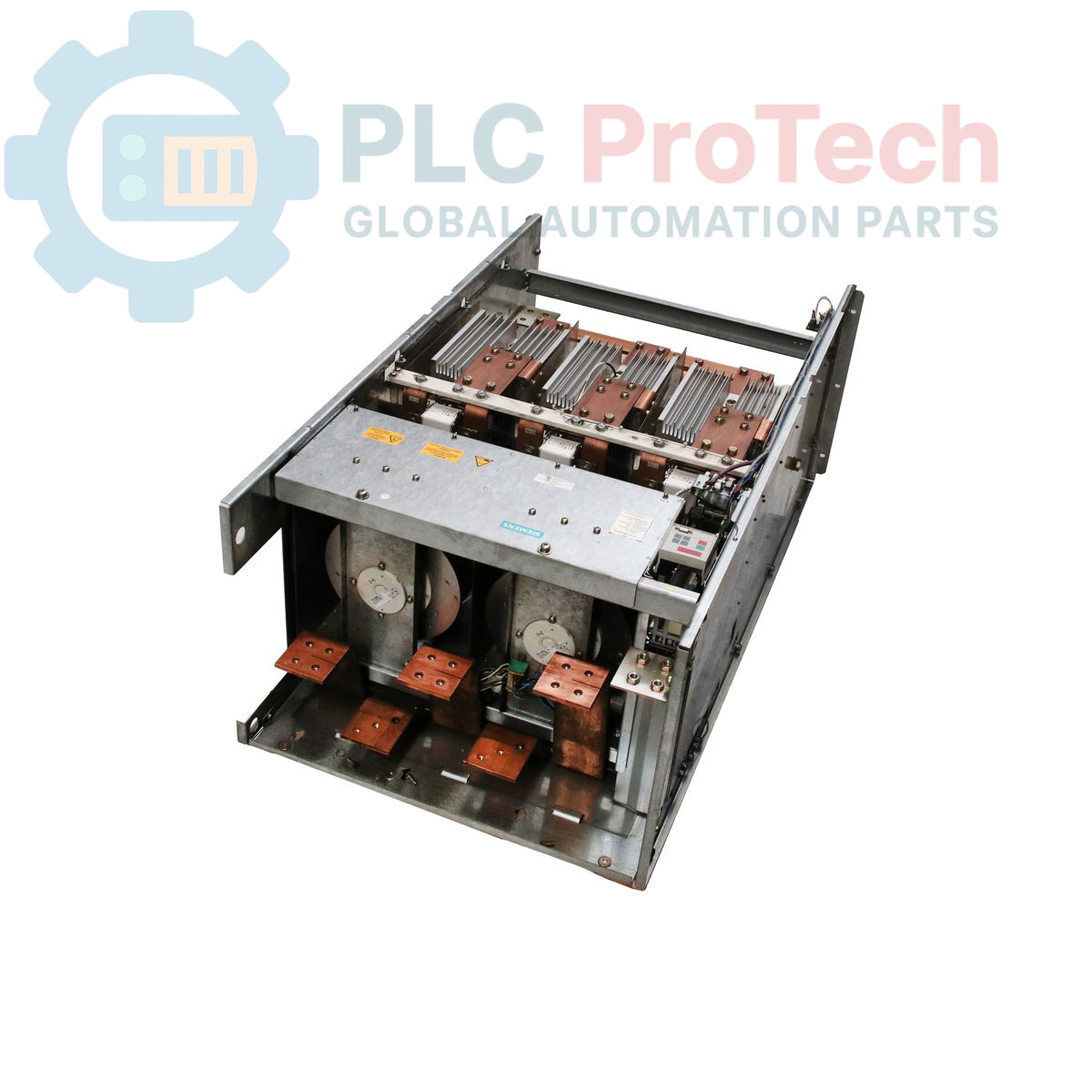

سيمنز 6SE7041-8EK85-0AA0 وحدة طاقة SIMOVERT MASTERDRIVES IP00

نظرة عامة

وحدة الطاقة البديلة الصناعية الثقيلة SIEMENS 6SE7041-8EK85-0AA0 مصممة لمنصات عاكس التحكم الاتجاهي والتحكم في الحركة SIMOVERT MASTERDRIVES القديمة. تعمل ضمن نافذة إدخال تيار متردد ثلاثي الطور من 380 فولت إلى 480 فولت عند 50/60 هرتز، وتوفر هذه الوحدة عالية القدرة تيارًا مستمرًا مصنفًا بقيمة 1780 أمبير. في المنشآت البنية التحتية ذات رأس المال المكثف—مثل مصانع الدرفلة الساخنة للمعادن، ونواقل التعدين العميقة، ومحطات ضخ المياه البلدية الكبيرة، ومراوح مسودة محطات الطاقة الحرارية—يتسبب تعطل نظام القيادة الأساسي فجأة في توقف العمليات تمامًا. تعمل  6SE7041-8EK85-0AA0 كجهاز بديل مباشر للإطار، مصمم لاستعادة كامل قدرات تعديل العزم والسرعة للآلات الثقيلة الحيوية مع تقليل فترات التوقف غير المجدولة للإنتاج.

الهيكل الميكانيكي ومسار نظام التحكم

يستخدم التصميم الفيزيائي لهذه الوحدة الكبيرة الحجم عاكسًا مفتوح الهيكل بتصنيف IP00، مخصصًا حصريًا للدمج داخل خزانات المفاتيح الكهربائية المتخصصة والمكيفة مناخيًا. تعتمد مرحلة الطاقة الداخلية على وحدات ترانزستور ثنائي القطب معزول البوابة (IGBT) عالية السعة، مُشكلة كجسر طاقة عالي الكفاءة. نظرًا لحجمها الفيزيائي الكبير ووزن المنتج الصافي البالغ 345.20 كجم، تحتوي الوحدة على نقاط تثبيت ميكانيكية مخصصة ثقيلة التحمل ومسارات تبريد داخلية بالهواء القسري. تتصل إشارات التحكم ونبضات البوابة مباشرة بلوحات التنظيم الرقمية للنظام الرئيسي عبر بنية ناقل داخلية في العاكس، مما يحافظ على تزامن منخفض الكمون ويحمي منطق المعالجة الداخلية من التداخل الكهرومغناطيسي عالي الجهد المحلي.

مصفوفة معلمات الأجهزة المعتمدة

تشخيصات هندسية وأسئلة شائعة عن التطبيق

هل يمكن طلب هذه الوحدة مع خيارات اتصال متخصصة أو توسعات مساعدة مثبتة مسبقًا؟

تمثل 6SE7041-8EK85-0AA0 وحدة طاقة بديلة أساسية قياسية. تحتوي على مصفوفة طاقة IGBT الأساسية وواجهات البوابة، لكن لوحات الخيارات الإضافية—مثل واجهات اتصال Profibus (CBP2)، أو وحدات تقييم مشفر النبض (SBP)، أو بطاقات الإدخال/الإخراج الموسعة (EB1)—يجب نقلها من الوحدة القديمة أو طلبها كعناصر منفصلة عبر فريق المبيعات الفنية.

ما هو الخطر الوظيفي لنشر وحدة مدرجة في مرحلة "الإيقاف" من دورة حياة المنتج؟

تشير حالة "الإيقاف" إلى أن السلسلة لم تعد الجيل الحالي للتصاميم الهندسية الجديدة. ومع ذلك، تظل مدعومة بالكامل من خلال القنوات الفنية المعتمدة كقطعة غيار حرجة لضمان استمرار تشغيل المنشآت في الحفاظ على الأنظمة القديمة دون الحاجة إلى ترقية كاملة ومكلفة لنظام القيادة.

ما هي بنية التبريد التي يجب التحقق منها داخل الغلاف المضيف قبل التثبيت؟

نظرًا لأن هذه وحدة هيكل IP00 تولد حرارة كبيرة عند حمل 1780 أمبير، يجب أن يوفر خزانة الكهرباء المضيفة تهوية مستمرة بالهواء القسري الكافية. يجب أن تتطابق مسارات دخول وخروج الهواء في الخزانة مع متطلبات تدفق الهواء الحجمي بالقدم المكعب في الدقيقة (CFM) للهيكل لمنع نقاط الحرارة الداخلية والتشغيل الزائد المحلي بسبب ارتفاع درجة الحرارة.

بروتوكول تركيب ميداني وتكليف ميكانيكي

• الرفع الميكانيكي وفواصل السلامة: نظرًا لأن الهيكل يزن 345.20 كجم ويبلغ ارتفاعه 157.50 سم، استخدم رافعات علوية معتمدة أو معدات رفع ميكانيكية متصلة بعيون الرفع المخصصة من المصنع. ضع الوحدة الأساسية عموديًا في لوحة الحجرة، مع الحفاظ على مسافات الفتح الإلزامية حول مداخل ومخارج الهواء المحددة بتخطيط المعدات الرئيسي.

• شد التوصيلات الميكانيكية لشريط التوصيل: قم بتوصيل خطوط التيار المتردد عالية التيار الداخلة ومراحل المحرك الخارجة باستخدام أشرطة توصيل نحاسية عالية الجودة. شد جميع البراغي الميكانيكية باستخدام مفتاح عزم معاير وفقًا لمواصفات عزم المصنع الدقيقة لإطارات التيار العالي للقضاء على الفجوات الدقيقة، ومنع قوس التلامس عالي المقاومة، وتجنب تلف الحرارة في الأطراف.

• التأريض الجلفاني ومسار التأريض: قم بتوصيل حزام تأريض نحاسي ثقيل السُمك ومنخفض المقاومة مباشرة من مسمار التأريض الرئيسي للهيكل إلى شريط تأريض الغلاف الأساسي. قم بكشط أي طلاء غير موصل أو أفلام أكسيد من نقطة الاتصال لضمان مقاومة منخفضة وحماية المكونات الداخلية من الضوضاء الصناعية ذات الوضع المشترك.

• تمديدات أسلاك التحكم وفصل الإشارات: مرر جميع خطوط التحكم منخفضة الجهد، وروابط الألياف البصرية، وكابلات المستشعرات الخارجية عبر قنوات معدنية مؤرضة منفصلة. حافظ على مسافة فصل لا تقل عن 300 مم عن أقسام إدخال وإخراج الطاقة 480 فولت لمنع تشوه بيانات حلقة التحكم بسبب توافقيات تبديل العاكس.
