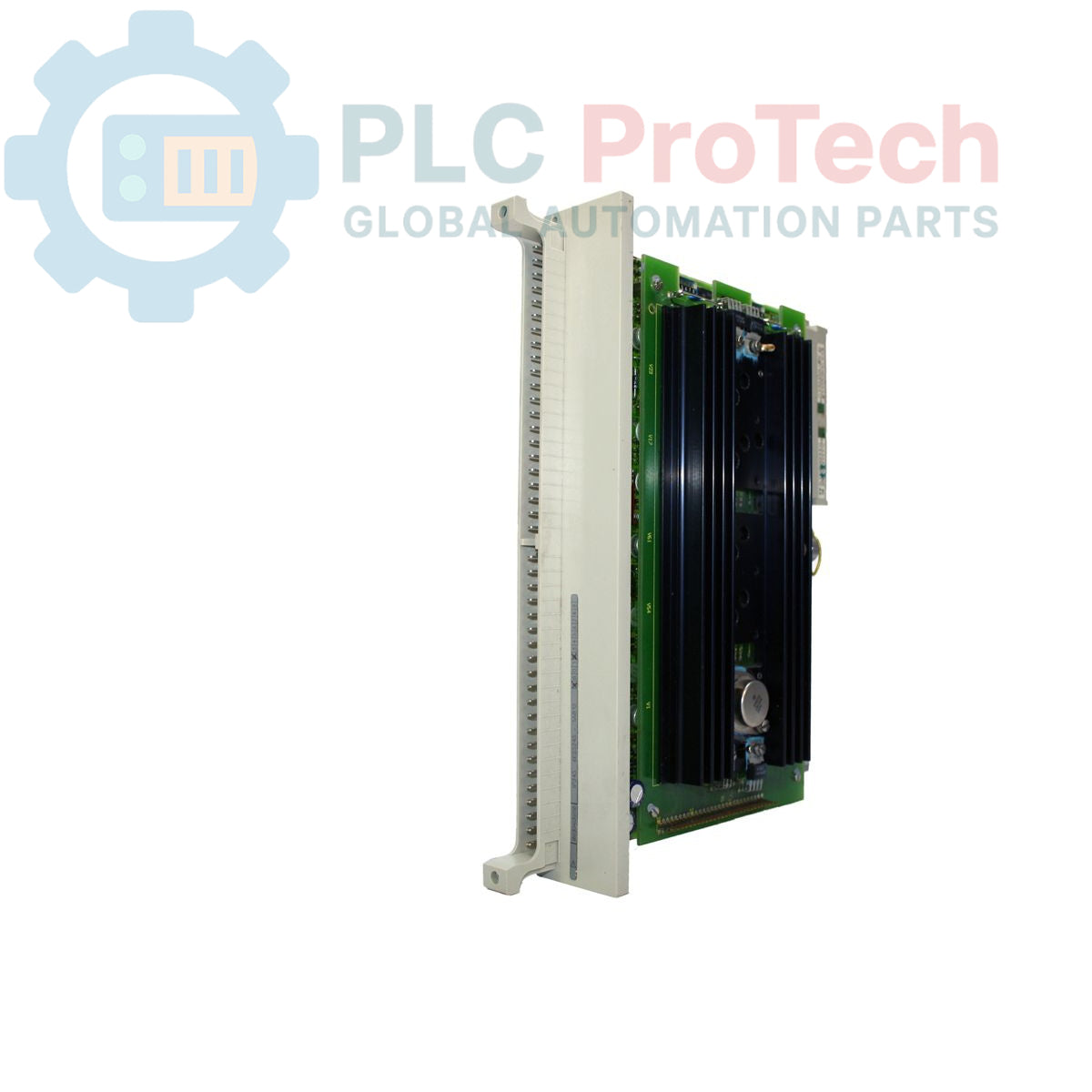

سيمنز Simatic S5 6ES5245-1AB12 وحدة تحكم

نظرة عامة على المنتج

يُعد Siemens 6ES5245-1AB12 (6ES52451AB12) وحدة تحكم وظيفية عالية الأداء مصممة لسلسلة وحدات التحكم المنطقية القابلة للبرمجة Siemens Simatic S5-115U و135U و155U. تم تصميم هذه الوحدة لتحميل المهام المعقدة والحرجة زمنياً من المعالج المركزي (CPU)، حيث تتخصص في العد عالي السرعة، التمركز، أو مهام التحكم في الحلقة المغلقة حسب البرنامج الثابت المحمّل. في القطاع الصناعي الثقيل—وخاصة في ختم السيارات، المعالجة الكيميائية، ومصانع الصلب القديمة—تُعتبر 6ES5245-1AB12 حجر الزاوية للحفاظ على التزامن الميكانيكي الدقيق. من خلال معالجة الإشارات عالية التردد محلياً على الوحدة، تضمن أوقات استجابة حتمية لا تتأثر بدورة مسح PLC الرئيسية، مما يقضي فعلياً على التذبذب في العمليات عالية السرعة.

التكوين الفني

تم تصميم بنية 6ES5245-1AB12 للاندماج السلس في لوحة التوصيل الخلفية S5 (S-Bus)، حيث تعمل كطرف ذكي.

• المعالجة المستقلة: مزودة بمعالج دقيق مدمج خاص بها، تنفذ الوحدة خوارزميات التحكم بشكل مستقل عن المعالج المركزي الرئيسي، مما يوفر تقييم إشارات عالي السرعة.

• مرونة الواجهة: تحتوي الوحدة على موصلات أمامية للتوصيل المباشر مع المشفرات، مفاتيح الحد، أو المحركات، مما يقلل من تأخير الإشارة.

• تكامل النظام: تتواصل مع معالج S5 عبر واجهة ذاكرة RAM ذات المنفذين، مما يسمح بتبادل سريع لنقاط الضبط، القيم الفعلية، وبتات حالة التشخيص.

• مكونات صلبة: محاطة بغلاف معدني وبلاستيكي متين من Simatic S5 الكلاسيكي، مصممة لتحمل الاهتزازات العالية والضوضاء الكهربائية الشائعة في البيئات الصناعية متوسطة إلى كبيرة الحجم.

• التكوين: يتم عادةً تعريف المعلمات عبر برنامج STEP 5 باستخدام COM 245 أو حزم التكوين المكافئة، مما يسمح بضبط دقيق للكسب، الإزاحات، وثوابت الفلترة.

المواصفات الفنية

الأسئلة الفنية المتكررة

هل يمكن استبدال 6ES5245-1AB12 أثناء تشغيل PLC؟

لا. نظام Simatic S5 لا يدعم "التبديل الساخن" للوحدات الوظيفية. يجب إيقاف تشغيل الطاقة عن الرف قبل إزالة أو إدخال الوحدة لتجنب تلف اللوحة الخلفية وفساد البيانات.

كيف أتحقق من أن الوحدة تتواصل مع المعالج المركزي؟

تحقق من مصابيح الحالة على اللوحة الأمامية. يشير ضوء "RUN" الثابت إلى أن الوحدة تنفذ البرنامج الثابت الداخلي، بينما يشير ضوء "STAY" أو "FAULT" عادةً إلى خطأ في التهيئة في برنامج STEP 5 أو عدم تطابق في الأجهزة في DB (كتلة البيانات).

هل هذه الوحدة متوافقة مع أنظمة S7-400؟

ليس بشكل مباشر. 6ES5245-1AB12 هي وحدة أصلية لنظام S5. لاستخدام هذه المنطق في بيئة S7، ستحتاج إلى محول واجهة IM 463-2 أو، بشكل أكثر شيوعاً، ترحيل كامل إلى وحدة مكافئة FM 450/451.

دليل الهندسة والتركيب

• بروتوكول التظليل: يجب أن تكون كابلات الإشارة محمية للتطبيقات عالية السرعة للعد أو التحكم التناظري. يجب تأريض الدرع باستخدام عنصر توصيل الدرع من Siemens مباشرة عند نقطة دخول الوحدة لمنع التداخل عالي التردد من التأثير على العدادات عالية السرعة الداخلية.

• تبديد الحرارة: تأكد من تشغيل مروحة الرف الفرعية في S5. الوحدات الذكية مثل 6ES5245-1AB12 تولد حرارة أكثر من وحدات الإدخال/الإخراج الرقمية القياسية. حافظ على مسافة رأسية لا تقل عن 100 مم بين الرف وأي قنوات كابلات للسماح بالتهوية الطبيعية.

• عنونة اللوحة الخلفية: تأكد من تثبيت الوحدة بإحكام في الرف وشد البراغي القفل. في نظام S5، يتم تحديد العنونة حسب موقع الفتحة؛ تأكد من أن تكوين برنامج STEP 5 (عنونة مناطق P وQ) يتطابق مع الفتحة الفعلية التي تشغلها وحدة 6ES5245-1AB12.
