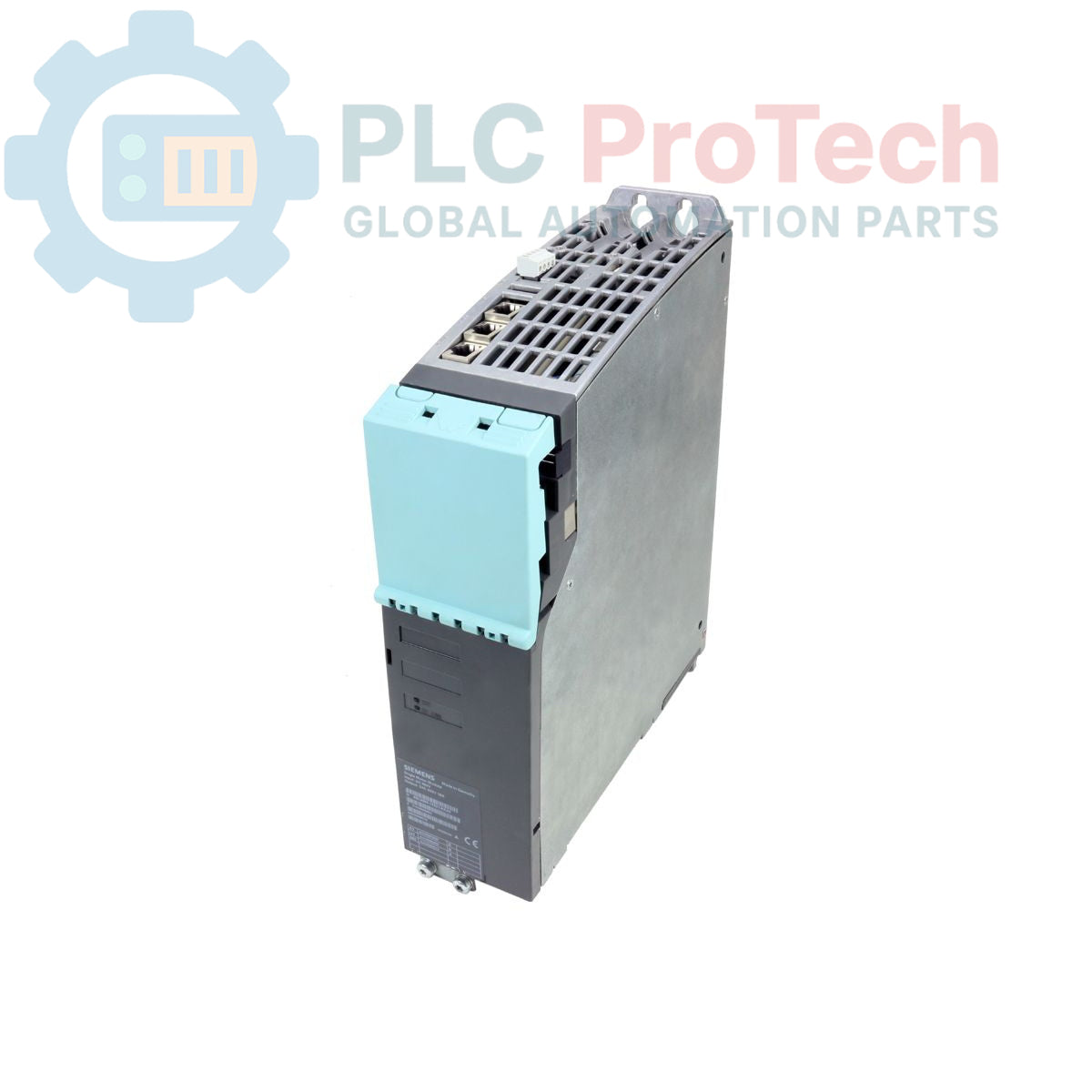

Siemens SINAMICS S120 6SL3420-1TE21-8AA0 وحدة محرك مفرد

SKU 6SL3420-1TE21-8AA0

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Siemens
رقم المنتج: 6SL3420-1TE21-8AA0
Country of origin:ألمانيا
نوع المنتج: وحدات المحركات المفردة
Barcode: 85049090
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 3600ج
Dimensions: 39.50 سم × 30.00 سم × 17.00 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

نظرة عامة على المنتج

إن Siemens 6SL3420-1TE21-8AA0 (6SL34201TE218AA0) هو وحدة محرك SINAMICS S120 أحادية عالية الدقة، مصممة لتطبيقات التحكم المتقدمة في الحركة متعددة المحاور. صُممت هذه الوحدة بتنسيق Booksize Compact خصيصًا لتحقيق أقصى كفاءة في استغلال مساحة الخزانة دون المساس بكثافة القدرة. تعمل على ناقل تيار مستمر بجهد 600V، وتوفر خرج تيار متردد ثلاثي الطور بدقة 18A لتشغيل المحركات المتزامنة أو الحثية. وبفضل دعمها المدمج لوظائف السلامة ذات المستوى الأعلى وأنماط النبض المحسّنة، تضمن 6SL3420-1TE21-8AA0 تشغيلًا سلسًا للمحرك وتقليل الفواقد الحرارية. كما تتيح واجهة DRIVE-CLiQ الاتصال الرقمي عالي السرعة ببيانات الإعداد والتشخيص، ما يجعلها مكوّنًا أساسيًا للتطبيقات الديناميكية العالية في مجالات التغليف والطباعة والتشغيل باستخدام ماكينات CNC.

التهيئة الفنية

تمثل 6SL3420-1TE21-8AA0 قمة تكنولوجيا المحركات المعيارية من Siemens، مع التركيز على التكامل السريع والسلامة الوظيفية.

تصميم Booksize Compact: يتيح العرض والارتفاع المحسّنان تركيبًا عالي الكثافة للغاية داخل خزائن التحكم، وهو مثالي للآلات ذات العدد الكبير من المحاور.
تكامل DRIVE-CLiQ: يستخدم الواجهة الرقمية المعيارية من Siemens لاكتشاف معلمات المحرك وبيانات المشفّر تلقائيًا، ما يقلل وقت التشغيل الأولي بدرجة كبيرة.
وظائف السلامة المتقدمة: يدعم ميزات السلامة المدمجة، مثل STO وSS1، ما يمكّن المحرك من المشاركة في أنظمة السلامة المعقدة.
تبريد هوائي داخلي: مزوّد بنظام مروحة داخلي متين مصمم للحفاظ على درجات حرارة تشغيل مستقرة أثناء دورات التشغيل الشاقة.
أنماط نبض محسّنة: تقلل خوارزميات PWM المتقدمة التوافقيات والضوضاء المسموعة للمحرك، مع زيادة كفاءة الطاقة الإجمالية لمجموعة المحرك.

المواصفات الفنية

السمة	المواصفة
الطراز	6SL3420-1TE21-8AA0
العلامة التجارية	Siemens
السلسلة	SINAMICS S120
النطاق الفرعي	Booksize Compact
دخل وصلة التيار المستمر	600 VDC
تيار الخرج	18 A (مستمر)
جهد الخرج	3-Phase 400 VAC
نوع التبريد	تبريد هوائي داخلي
المنشأ	ألمانيا
الوزن	3.60 kg
الأبعاد	39.50 x 30.00 x 17.00 cm
ECCN	N (غير خاضع للقيود)

الأسئلة الشائعة الفنية

ما فائدة كابل DRIVE-CLiQ المرفق بهذه الوحدة؟

يوفر كابل DRIVE-CLiQ البنية الرقمية الأساسية لنظام المحرك. فهو ينقل إشارات المشفّر وبيانات درجة حرارة المحرك ومعلومات لوحة البيانات الإلكترونية إلى وحدة التحكم (CU)، ما يضمن إعدادًا خاليًا من الأخطاء واستبدالًا سريعًا للمكوّنات.

هل تتوافق هذه الوحدة مع وحدات التحكم القياسية SINAMICS S120؟

نعم، صُممت لتتحكم بها وحدات التحكم CU310-2 أو CU320-2 عبر شبكة DRIVE-CLiQ. تجدر الإشارة إلى أن إصدار البرنامج الثابت لوحدة التحكم يجب أن يدعم ملف تعريف أجهزة Booksize Compact.

ماذا أفعل إذا أشارت الوحدة إلى عطل "زيادة جهد وصلة التيار المستمر"؟

تحقق من ملف طاقة الكبح التجديدي للمحرك. بما أن هذه الوحدة هي وحدة محرك، فإنها تعتمد على وحدة التغذية (ALM أو SLM) لإدارة جهد ناقل التيار المستمر. وإذا تعذر إعادة الطاقة إلى الشبكة أو تبديدها بواسطة مقاومة كبح في وصلة التيار المستمر، فسيحدث فصل بسبب زيادة الجهد.

دليل الهندسة والتركيب

تجميع قضبان ناقل وصلة التيار المستمر: عند تركيب 6SL3420-1TE21-8AA0 ضمن مجموعة S120، تأكد من محاذاة قضبان وصلة التيار المستمر وقضبان 24V بشكل صحيح، ومن إحكام ربط البراغي وفق مواصفات Siemens، والتي تبلغ عادةً 1.8 Nm لوحدات Booksize Compact. قد يؤدي ضعف التلامس على ناقل التيار المستمر بجهد 600V إلى تسخين موضعي وتعطل كارثي للوحدة.
طوبولوجيا DRIVE-CLiQ: اتبع دائمًا قواعد الطوبولوجيا الموصى بها لـ DRIVE-CLiQ. تجنب إنشاء حلقات في الشبكة. وبالنسبة للوحدات المدمجة بقدرة 18A، تأكد من توجيه الكابل بعيدًا عن أسلاك المحرك عالية التيار لمنع تلف برقيات البيانات، رغم الطبيعة الرقمية للواجهة.
المسافات الحرارية: على الرغم من تصميم الوحدة للتركيب المتراص جنبًا إلى جنب، تأكد من عدم إعاقة مدخل الهواء في الجزء السفلي ومخرج الهواء في الجزء العلوي بواسطة مجاري الأسلاك. يلزم توفير خلوص لا يقل عن 80 mm أعلى الوحدة وأسفلها حتى تتمكن المروحة الداخلية من توفير تبريد فعال عند الحمل الكامل.
