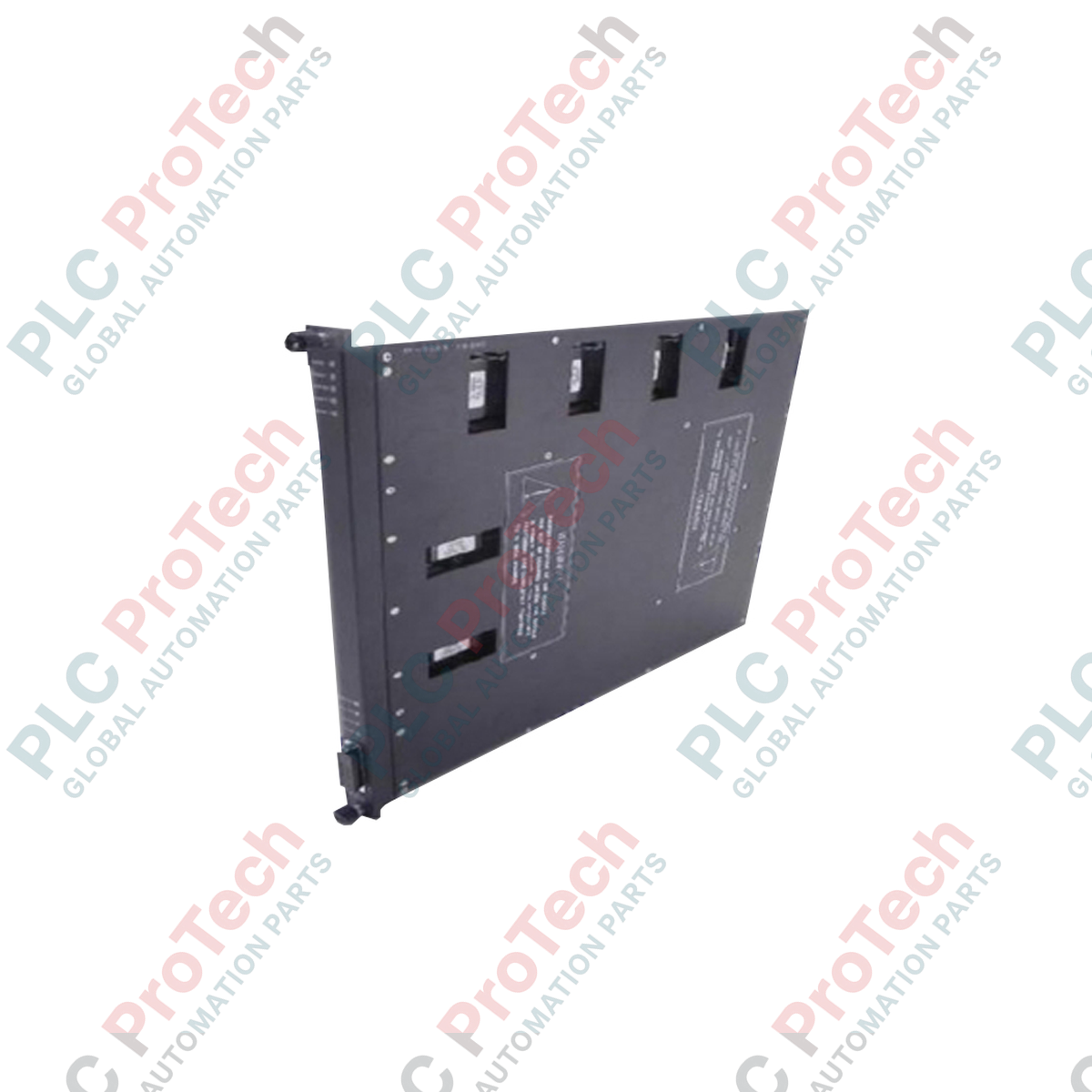

وحدة الإدخال التناظري Triconex 2500-2

نظرة عامة على المنتج

يعمل 2500-2 (2500-2) كواجهة عالية النزاهة لمتغيرات العمليات الحرجة ضمن نظام السلامة Triconex Invensys ذي التكرار الثلاثي النمطي (TMR). وقد صُمم Triconex 2500-2 لتحقيق أقصى درجات الموثوقية، ويُستخدم أساسًا في أنظمة الأجهزة المتعلقة بالسلامة (SIS) في قطاعات البتروكيماويات وتوليد الطاقة والحفر البحري. ومن خلال تحويل إشارات المجال التناظرية إلى بيانات رقمية باستخدام آلية تصويت 2 من 3 (2oo3)، تلغي هذه الوحدة نقاط الفشل المفردة. وفي البيئات عالية الخطورة، مثل مصافي النفط أو محطات الطاقة النووية، يُعد 2500-2 ضروريًا للحفاظ على استمرارية التشغيل، ومنع عمليات الفصل الكارثية، وتقليل فترات التوقف غير المجدولة بدرجة كبيرة بفضل تشخيصاته الداخلية المتقدمة.

بنية TMR المتقدمة والمنطق الداخلي

تعتمد أجهزة 2500-2 على بنية Triconex الحاصلة على براءة اختراع لتحمل الأعطال. وعلى عكس وحدات PLC القياسية، تعالج هذه الوحدة كل إشارة عبر ثلاثة مسارات مستقلة.

• التكرار الثلاثي النمطي (TMR): تُقسَّم كل إشارة دخل تناظرية إلى ثلاثة مسارات معزولة. ويحتوي كل مسار على محول A/D ومعالج دقيق مستقلين، مما يضمن ألا تؤثر أعطال الأجهزة في أحد المسارات على النتيجة النهائية بعد التصويت.

• التشخيص الذاتي الشامل: تنفذ الوحدة اختبارات مستمرة في الخلفية لاكتشاف حالات "التشغيل العالق"، وانحراف المعايرة، وتدهور المكونات. ويُبلَّغ المعالج الرئيسي فورًا بأي اختلاف بين المسارات الثلاثة.

• إمكانية الاستبدال أثناء التشغيل: صُممت 2500-2 للعمل على مدار الساعة طوال أيام الأسبوع، ويمكن استبدالها أثناء الاتصال بالمنظومة من دون مقاطعة العملية. وبمجرد إدخالها، تزامن الوحدة تلقائيًا إعداداتها وبيانات معايرتها من مجموعة TMR النشطة.

• سلامة العزل: يحمي العزل الجلفاني المتين منطق النظام الداخلي من الارتفاعات المفاجئة للجهد الكهربائي والضوضاء ذات النمط المشترك القادمة من جانب المجال، مما يضمن نقاء الإشارة في البيئات الصناعية ذات الضوضاء الكهربائية العالية.

المواصفات الفنية

الأسئلة الشائعة الفنية

كيف تتعامل 2500-2 مع اختلافات إشارات المستشعرات؟

تستخدم الوحدة خوارزمية تصويت على مستوى الأجهزة. فإذا اكتشف أحد المسارات الثلاثة قيمة تنحرف عن القيمتين الأخريين بما يتجاوز حد السماح المحدد مسبقًا، يحدد النظام حالة "عطل في المسار"، بينما يحافظ المساران المتبقيان على التحكم وسلامة النظام.

هل يمكن استخدام 2500-2 كبديل مباشر لوحدات سلسلة 2500 القديمة؟

صُممت 2500-2 للعمل مع لوحات توصيل خلفية محددة من Triconex. وتعتمد التوافقية على إصدار برنامج TriStation 1131 الثابت وإصدار البرنامج الثابت للهيكل الحالي. يُرجى التحقق من إصدار نظامك الحالي قبل التركيب.

ما المؤشرات الرئيسية لصحة الوحدة؟

تحتوي اللوحة الأمامية على مصابيح LED تحمل التسميات PASS وFAULT وACTIVE. ويشير ثبات PASS إلى اجتياز الوحدة جميع اختبارات التشخيص الذاتي، بينما يشير وميض مصباح FAULT إلى وجود اختلاف في أحد مسارات TMR.

هندسة المجال ودليل التركيب

• التدريع والتأريض: للحفاظ على دقة 2500-2 العالية، يجب أن تكون جميع كابلات الدخل التناظري أزواجًا ملتوية ومدرعة. تأكد من تأريض التدريع عند طرف لوحة توصيل Triconex فقط لمنع حلقات التأريض التي قد تسبب خطأً في القياس.

• اختيار لوحة التوصيل: استخدم لوحات التوصيل الخارجية الرسمية (ETP) من Triconex والمتوافقة مع 2500-2 فقط. تأكد من إحكام ربط جميع براغي الأطراف بعزم الدوران المحدد البالغ 0.5 نيوتن متر لمنع الأعطال المتقطعة في الإشارة الناتجة عن الاهتزاز.

• الإدارة الحرارية: تأكد من أن مجموعة مروحة الهيكل تعمل. وفي التركيبات عالية الكثافة التي توضع فيها عدة وحدات 2500-2 متجاورة، حافظ على خلوص لا يقل عن 10 سم عند فتحة عادم الخزانة لمنع تراكم الحرارة.

مزايا التشغيل

• القدرة على تحمل البيئات المسببة للتآكل: تُعالَج تجميعات لوحات الدوائر المطبوعة داخل 2500-2 بطبقة حماية متخصصة لحمايتها من تسرب المواد الكيميائية، مما يجعلها مناسبة للمواقع الخطرة من الفئة 1، القسم 2.

• تحمل الاهتزازات العالية: صُممت الوحدة لتحمل الإجهاد الميكانيكي للآلات الصناعية الثقيلة، وتحافظ على سلامة التوصيلات حتى في مناطق الاهتزاز العالي الموجودة في مواقع التعدين ومحطات ضغط الغاز.

• دعم دورة حياة السلامة: بوصفها جزءًا أساسيًا من منظومة Triconex، تحظى 2500-2 بدعم وثائق وشهادات شاملة للاستخدام في حلقات السلامة SIL 3، مما يوفر طمأنينة طويلة الأمد لمهندسي السلامة.
