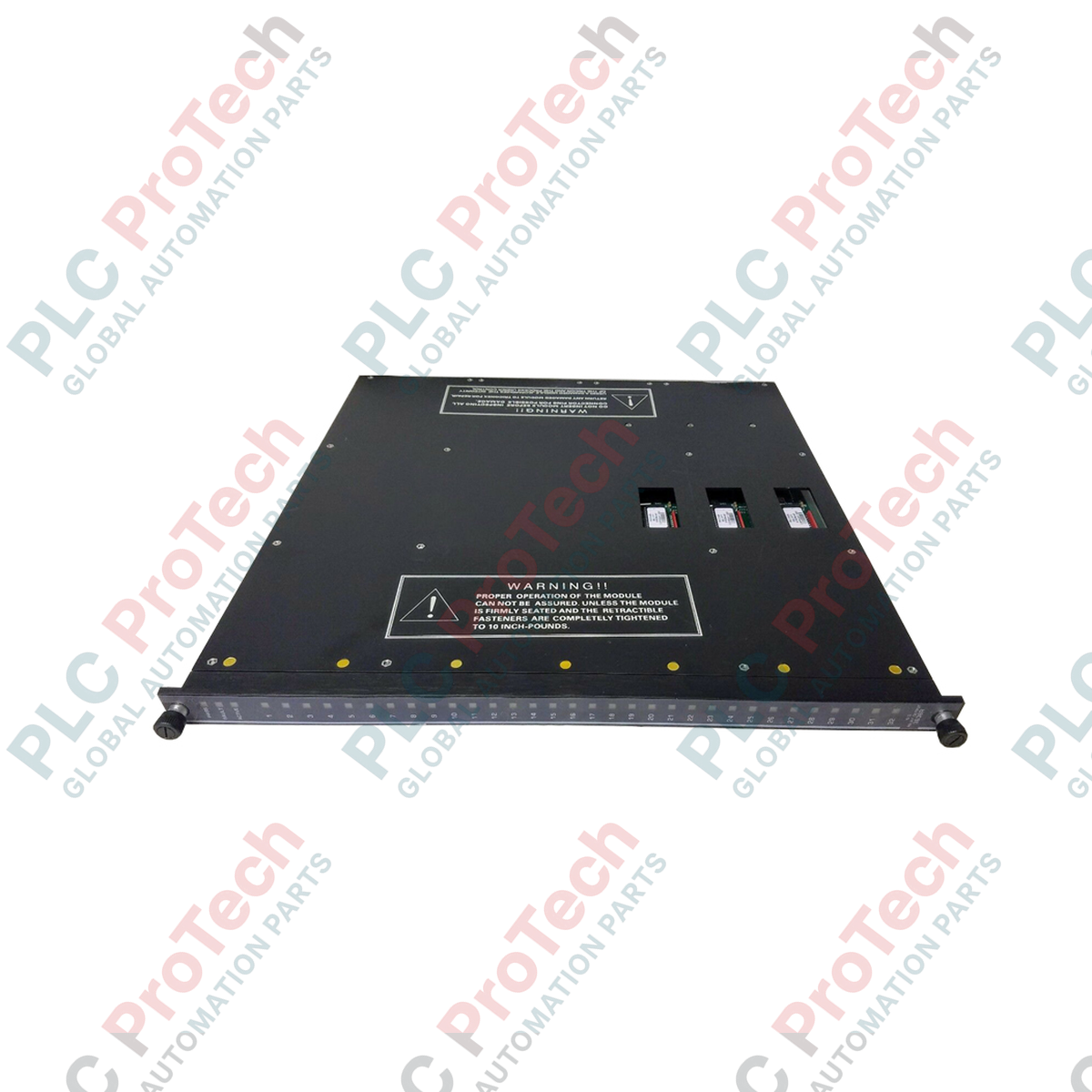

Triconex 3636T وحدة إخراج مرحلية رقمية

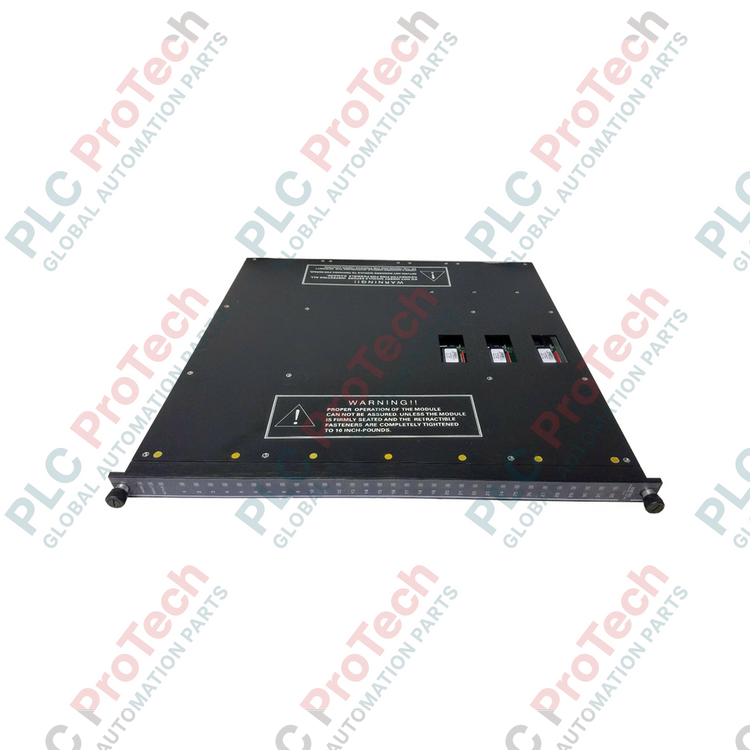

نظرة عامة على المنتج

تُعد الوحدة  3636T (3636T) من شركة  Triconex وحدة  إخراج مرحلات رقمية عالية الكثافة، صُممت لربط وحدة تحكم Tricon بالأجهزة الميدانية غير الحرجة. وباعتبارها وحدة غير ثلاثية التكرار، توفر  3636T جسرًا أساسيًا للوظائف المساعدة غير المتوافقة مع المفاتيح القياسية ذات الحالة الصلبة للجانب العالي، مثل  لوحات الإنذار، ومرحلات الربط البينية القديمة، ومصابيح الإشارة. وعلى الرغم من طبيعة مخرجاتها غير ثلاثية التكرار، فإنها تحافظ على مستوى عالٍ من تكامل النظام من خلال استقبال الإشارات من المعالجات الرئيسية الثلاثة. وتُجرى عملية تصويت داخلية لهذه الإشارات قبل تشغيل المرحلات الفردية البالغ عددها 32 مرحلًا. وفي البيئات الصناعية مثل  مصانع البتروكيماويات ومرافق الطاقة، تُعد  3636T ضرورية للإشارات والمراقبة الثانوية، إذ تضمن التعامل مع البيانات غير الحرجة للسلامة بالدقة والإشراف التشخيصي المتوقعين من نظام TMR (التكرار النمطي الثلاثي).

الإعداد الفني (تحليل معمق)

تركز بنية الأجهزة في  3636T على الشفافية واكتشاف الأعطال. وعلى خلاف الوحدات ذات الحالة الصلبة، تستخدم  3636T ملامسات فعلية  مفتوحة عادةً (NO)، ما يوفر عزلًا حقيقيًا بملامسات جافة للدوائر الميدانية. ومن أبرز ميزاتها  دائرة التغذية الراجعة المتكاملة لكل نقطة من النقاط الـ32. تتحقق هذه الدائرة باستمرار من التشغيل الميكانيكي لكل مفتاح مرحل، وتضمن استجابته بصورة صحيحة للمنطق المصوَّت عليه حتى عند عدم وجود حمل ميداني حاليًا. وإذا اكتُشف عدم تطابق تشخيصي، فستفعّل الوحدة فورًا مؤشر  FAULT وإنذارًا على مستوى الهيكل، مما يتيح لفرق الصيانة استبدال الوحدة باستخدام ميزة  الاحتياطي القابل للتبديل أثناء التشغيل المدعومة، من دون مقاطعة بقية عمليات وحدة التحكم.

المواصفات الفنية

الأسئلة الشائعة الفنية

هل تدعم 3636T وظائف الإيقاف الحرجة للسلامة؟

لا. تُصنَّف  3636T كوحدة غير ثلاثية التكرار، ومخصصة للنقاط غير الحرجة. أما الوظائف الآلية المتعلقة بالسلامة (SIF) التي تتطلب تكامل SIL3، فينبغي استخدام وحدات إخراج رقمية ثلاثية التكرار مثل 3604 أو 3625.

ماذا يحدث إذا أخفق مرحل واحد في الإغلاق؟

تتميز  3636T بدائرة تغذية راجعة تراقب حالة المرحل. فإذا أخفق المرحل في اتباع الأمر المصوَّت عليه من المعالجات الرئيسية، فستفعّل الوحدة مصباح  FAULT. وإذا كان هناك احتياطي قابل للتبديل أثناء التشغيل، فيمكن للنظام نقل التحكم إلى الوحدة الاحتياطية تلقائيًا.

هل يمكنني استخدام 3636T لتبديل الأحمال عالية الحث؟

رغم أن الوحدة مصنفة عند  2 A، فإن الأحمال الحثية، مثل ملفات اللولبيات الكبيرة، قد تسبب قوسًا كهربائيًا عبر الملامسات  NO. ويوصى بشدة باستخدام كبت خارجي للاندفاعات الكهربائية، مثل مخمدات RC للتيار المتردد أو الثنائيات للتيار المستمر، لإطالة عمر المرحلات الميكانيكية.

دليل الهندسة والتركيب

• متطلبات التوصيل الخارجي: تتطلب  3636T  لوحة توصيل خارجية (ETP) مخصصة. تأكد من تثبيت كابل الواجهة بإحكام في اللوحة الخلفية لـTricon، ومن تأريض لوحة ETP وفق بنية التأريض القياسية لـTriconex، لمنع تداخل التداخل الكهرومغناطيسي (EMI) مع تشخيصات التغذية الراجعة.

• الاعتبارات الحرارية: على الرغم من أن الوحدة مصنفة للعمل عند  0-60 deg C، فإن تبديل 32 مرحلًا عند أقصى تيار في الوقت نفسه يولد حرارة كبيرة. تأكد من وجود تدفق هواء غير معاق داخل الخزانة، وأن مصباحي  PASS و ACTIVE مرئيان أثناء عمليات الفحص الدورية لمراقبة حالة الوحدة.

• إجراء استبدال المصهر: يحمي كل مخرج مصهر  2.5 A سريع الاستجابة. وفي حال حدوث قصر ميداني، ينصهر المصهر لحماية دوائر الوحدة. افصل دائمًا طاقة المجال عند لوحة ETP قبل محاولة استكشاف أعطال التوصيلات الميدانية أو استبدال الوحدة.

المزايا الهندسية

تتفوق  3636T في البيئات التي يكون فيها العزل الكهربائي أمرًا بالغ الأهمية. وبفضل  العزل بين النقاط البالغ 1,500 VDC، تمنع الوحدة بفعالية انتقال الضوضاء الكهربائية من جانب المجال إلى اللوحة الخلفية للمنطق. كما يتيح ترميزها باللون الأزرق الفضي التعرف السريع عليها في الحامل المزدحم، مما يقلل خطر الخطأ البشري أثناء الصيانة. علاوة على ذلك، فإن قدرتها على توفير مخرجات بملامسات جافة تجعلها متوافقة بأثر رجعي تمامًا مع أنظمة الإنذار القديمة وأجهزة القياس المتخصصة التي لا تتحمل تيار التسرب المرتبط غالبًا بوحدات التبديل ذات الحالة الصلبة.
