الشركة المصنعة: Triconex
رقم المنتج: 4210
Country of origin:الولايات المتحدة
نوع المنتج: وحدات التمديد عن بُعد
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 5000ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

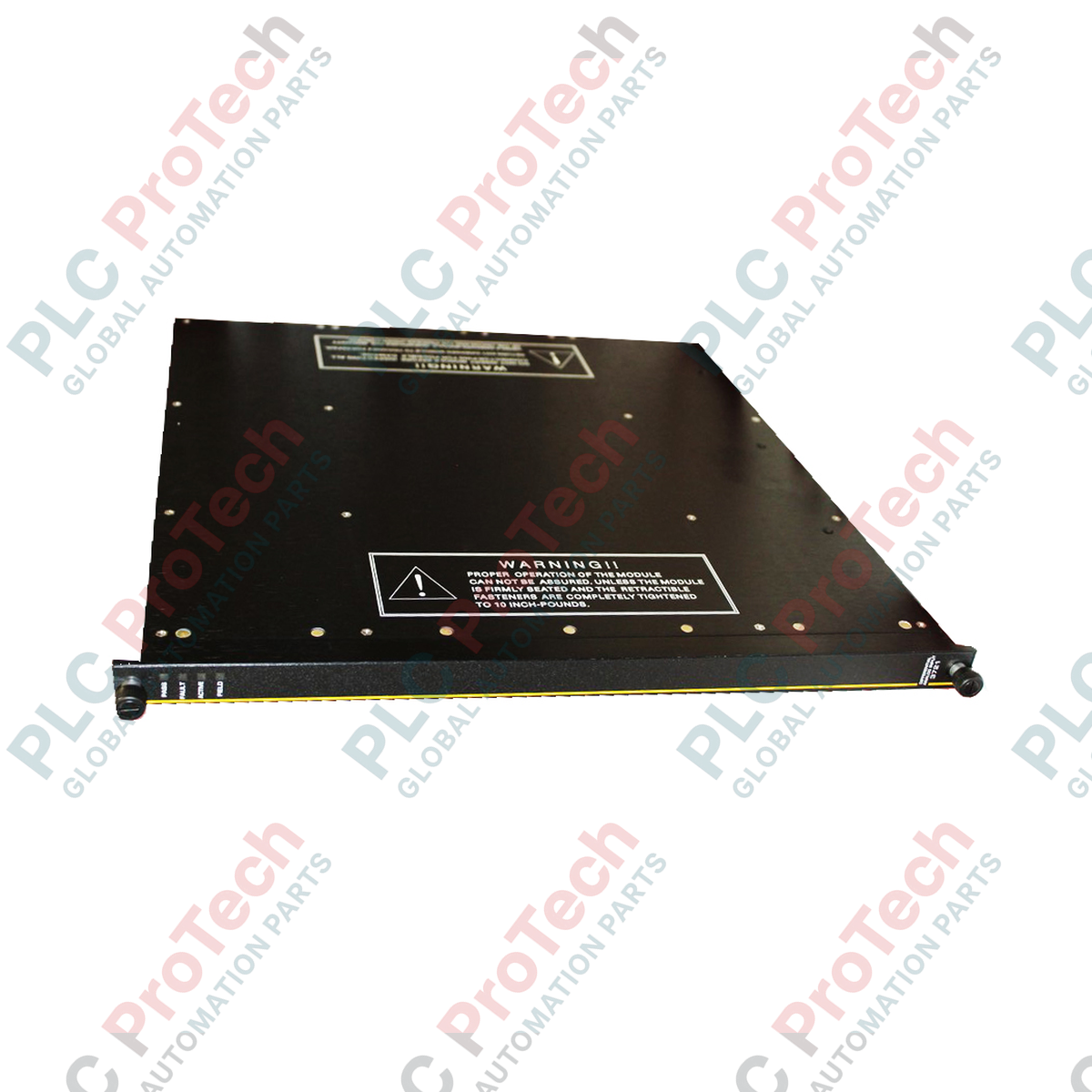

يُعد Triconex 4210 (4210) وحدة موسع عن بُعد أساسي (RXM) عالية الأداء مصممة خصيصًا لنظام السلامة الثلاثي التكرار (TMR) من Triconex. تعمل هذه الوحدة كرابط حيوي لتمديد ناقل الإدخال/الإخراج إلى المواقع البعيدة، مما يسهل التحكم الموزع في بيئات صناعية واسعة النطاق مثل مصافي النفط، ومصانع البتروكيماويات، ومنشآت توليد الطاقة. باستخدام تقنية الألياف البصرية أحادية الوضع، يضمن 4210 اتصالًا عالي السرعة ومقاومًا للتشويش عبر مسافات تصل إلى 12 كيلومترًا (7.5 ميل). يتمثل دوره الأساسي في الحفاظ على سلامة حلقة الأمان مع تقليل تكاليف الكابلات وتقليل تأثير التداخل الكهرومغناطيسي (EMI) في ظروف الحقل القاسية.
تعمل وحدة 4210 RXM كواجهة "أساسية"، وتقع في الهيكل الرئيسي لتنسيق نقل البيانات إلى المواقع البعيدة. تدعم طوبولوجيا النجمة، مما يسمح لمجموعة واحدة من ثلاث وحدات بالتواصل مع ما يصل إلى ثلاثة مواقع بعيدة.
تكامل TMR: وفقًا لهندسة Triconex، تعمل هذه الوحدات في مجموعة من ثلاث لتوفير تحمل كامل للأخطاء على مستوى الأجهزة.
واجهة بصرية: مزودة بـموصلات ST، تقوم الوحدة بتحويل إشارات اللوحة الخلفية الكهربائية إلى نبضات ضوئية. استخدام الألياف أحادية الوضع ضروري لتحقيق استقرار طويل المدى، مما يمنع تلاشي الإشارة الذي يحدث في الألياف متعددة الوضع.
تشخيصات في الوقت الحقيقي: تحتوي اللوحة الأمامية على مجموعة شاملة من مصابيح LED (PASS, FAIL, ACTIVE, TX, RX1-RX3)، مما يتيح للمهندسين في الميدان التحقق الفوري من حالة الرابط وتحديد أعطال مسار الألياف المحددة دون الحاجة لأدوات برمجية خارجية.
| السمة | تفاصيل المواصفات |
| النموذج | 4210 |
| العلامة التجارية | Triconex (شنايدر إلكتريك) |
| نوع الوحدة | وحدة موسع عن بُعد أساسية (RXM) |
| نوع الألياف | ألياف بصرية أحادية الوضع |
| الحد الأقصى للمسافة | 12 كيلومترًا (7.5 ميل) |
| الموصلات | 6 لكل موقع بعيد (موصلات ST) |
| الدعم عن بُعد | حتى 3 مواقع بعيدة |
| مصابيح التشخيص LED | PASS, FAIL, ACTIVE, TX, RX1, RX2, RX3 |
| درجة حرارة التشغيل | 0 إلى 60 درجة مئوية |
| وزن الشحن | 5.0 كجم |
كيف يتعامل 4210 مع انقطاع الألياف في تكوين TMR؟
يعمل 4210 ضمن مجموعة ثلاثية مكررة. إذا فشل أحد روابط الألياف، يتجاهل منطق التصويت في نظام Triconex تلقائيًا تدفق البيانات التالف ويحافظ على التشغيل عبر المسارين الصحيين المتبقيين. ستشير مصابيح LED الخاصة بـRX إلى أي جزء من مسار TMR فقد الإشارة.
هل يمكنني خلط الألياف أحادية الوضع ومتعددة الوضع مع هذه الوحدة؟
لا. تم ضبط Triconex 4210 خصيصًا لألياف بصرية أحادية الوضع. محاولة استخدام ألياف متعددة الوضع ستؤدي إلى فقدان كبير في الإشارة وحالة "FAIL" بسبب اختلاف أقطار النواة وخصائص انتشار الضوء.
ما أهمية تسمية "أساسي" لهذه الوحدة؟
يجب تركيب الوحدة "الأساسية" في الهيكل الرئيسي حيث توجد وحدات المعالجة المركزية. تعمل كجهاز تحكم رئيسي لناقل التوسيع، بينما تُركب وحدات Remote RXM في هياكل التوسيع الفرعية.
نصف قطر انحناء الألياف: عند تركيب الألياف أحادية الوضع في موصلات ST، تأكد من أن نصف قطر الانحناء لا يقل عن 10 أضعاف قطر الكابل. الانحناءات الضيقة تسبب فقدان "الميكرو انحناء"، مما قد يؤدي إلى أخطاء متقطعة في RX أو وميض ضوء "ACTIVE".
نظافة الموصلات: استخدم دائمًا أعواد تنظيف خالية من الوبر وكحول إيزوبروبيل 99% لتنظيف أطراف الألياف ومنافذ 4210 قبل الإدخال. حتى الغبار المجهري يمكن أن يضعف إشارة الليزر على مسافة 12 كم، مما يؤدي إلى عدم استقرار الناقل.
محاذاة التكرار: تأكد من تثبيت مجموعة الثلاث وحدات 4210 بإحكام في فتحات RXM الأساسية المخصصة لها. تحقق من أن مصباح "PASS" LED ثابت باللون الأخضر على جميع الوحدات الثلاث قبل محاولة تنزيل التكوين من TriStation 1131.
تم تصميم Triconex 4210 للموثوقية القصوى في البيئات الحرجة. يوفر العمود الفقري للألياف البصرية عزلاً كهربائيًا كاملاً بين الهياكل، مما يحمي منطق التحكم الرئيسي من ضربات البرق أو حلقات التأريض التي تحدث في مواقع الإدخال/الإخراج البعيدة. هذا "العزل الجلفاني" ميزة كبيرة في تطبيقات التعدين والبحرية حيث تختلف إمكانات التأريض. علاوة على ذلك، تحافظ الوحدة على متوسط وقت بين الأعطال القسرية (MTBFO) مرتفعًا، مما يضمن بقاء نظام السلامة الآلي (SIS) متوافقًا مع معايير IEC 61508 حتى عند توزيعه عبر مسافات شاسعة.
