الشركة المصنعة: Triconex
رقم المنتج: 3000520-390
Country of origin:الولايات المتحدة
نوع المنتج: تجميع إنهاء خارجي
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2000ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

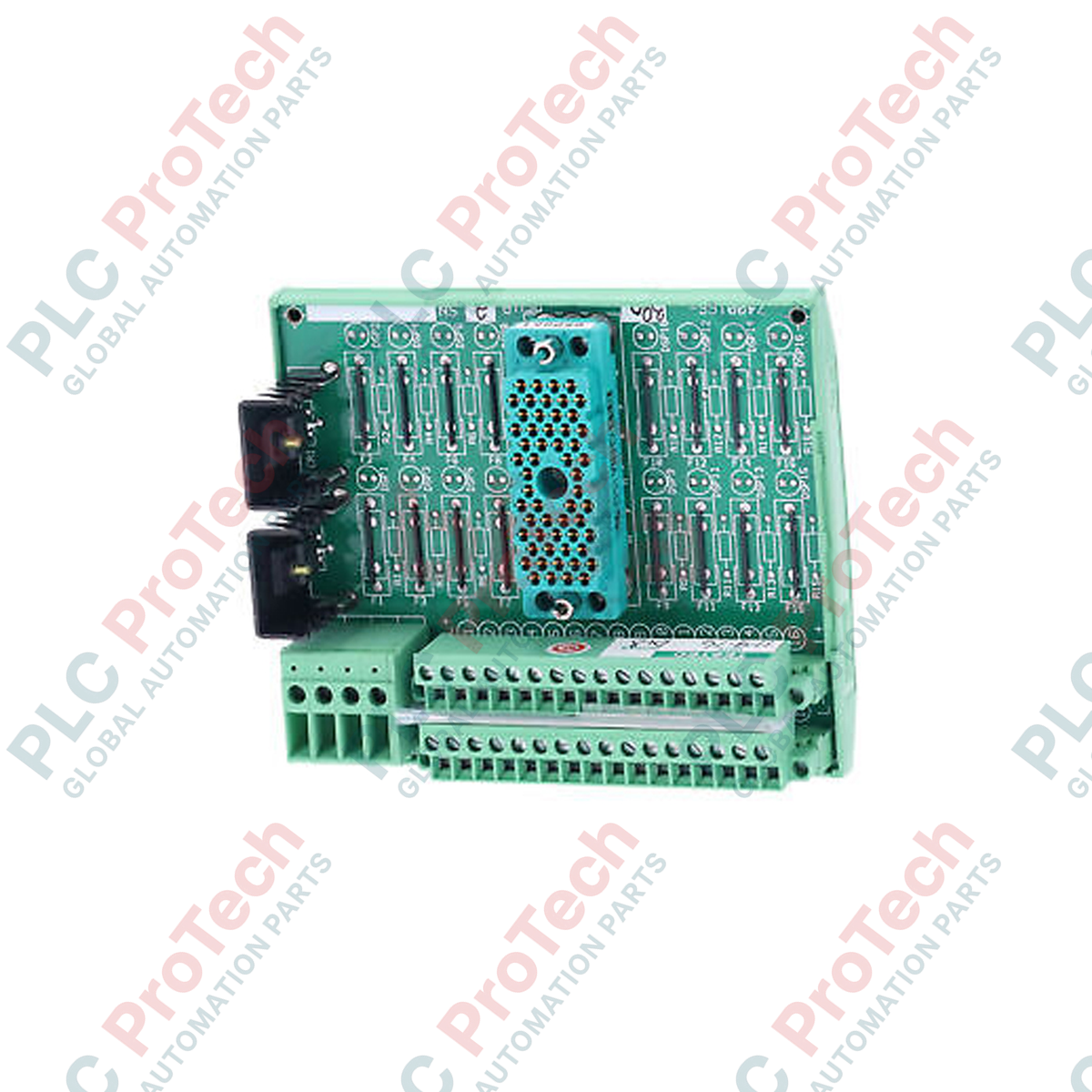

يعمل Triconex 3000520-390 (3000520390) كلوحة إنهاء خارجية حيوية (ETA) مصممة لتوفير واجهة سلسة بين الأسلاك الميدانية وأنظمة السلامة المؤتمتة Tricon. تم تصميمه خصيصًا للاستخدام مع لوحة الإنهاء الخارجية 9563-910، ويُعد هذا المكون حجر الزاوية لتكوينات الإدخال الرقمي المشترك بجهد 24 فولت تيار مستمر. بالإضافة إلى مهام الإدخال القياسية، فهو عنصر أساسي في مجموعة ترقية وحدة الإخراج الرقمي من 3624 إلى 3625، مما يسهل الانتقال إلى أنظمة منخفضة الكثافة دون الحاجة إلى إعادة توصيل الأسلاك الميدانية بشكل مكثف. في بيئات عالية المخاطر مثل مصافي النفط، ومحطات الطاقة الحرارية، ومرافق المعالجة الكيميائية، يضمن 3000520-390 سلامة الإشارة وحماية الأجهزة، مما يقلل بشكل كبير من متوسط وقت الإصلاح (MTTR) من خلال هيكله المعياري المركب على سكة DIN.
تم بناء 3000520-390 على لوحة دوائر مطبوعة عالية الجودة محاطة بغلاف بلاستيكي واقٍ مصمم للتركيب على سكة DIN 50 022. تحتوي الدوائر الداخلية على حماية مقاومة متسلسلة مدمجة تحمي وحدات الإدخال/الإخراج من الشذوذات الكهربائية على الجانب الميداني. تدعم اللوحة كثافة 16 نقطة، حيث يتم توصيل كل نقطة بشكل مشترك لتبسيط طوبولوجيا الأسلاك في دوائر 24 فولت تيار مستمر. عند استخدامها في مسار الترقية 9662-610L، توفر الطبقة الفيزيائية والكهربائية اللازمة لوحدة الإخراج الرقمي 3625 للعمل ضمن البصمات القديمة، مما يضمن استمرار تنفيذ منطق السلامة أثناء تحديث الأجهزة.
| الميزة | المواصفة |
| الطراز | 3000520-390 |
| العلامة التجارية | Triconex (شنايدر إلكتريك) |
| نوع الجزء | لوحة إنهاء خارجية (ETA) |
| اللوحة المرتبطة | الطراز 9563-910 |
| نقاط الإدخال/الإخراج | 16 نقطة |
| تصنيف الجهد | 24 فولت تيار مستمر |
| نوع الإنهاء | مشترك، محمي بمقاومة |
| نطاق مقاس الأسلاك | 24 إلى 12 AWG (0.3 مم² إلى 2.1 مم²) |
| كابل الواجهة | الطراز 4000093-310 (قياسي 3 أمتار) |
| التركيب | سكة DIN (قياسي DIN 50 022) |
| وزن الشحن | 2.0 كجم |
| درجة حرارة التشغيل | 0 إلى 60 درجة مئوية |
هل يمكن استخدام 3000520-390 مع وحدات الإخراج الرقمي؟
نعم. على الرغم من ارتباطه بشكل أساسي بلوحات الإدخال الرقمي (9563-910)، فهو مكون معتمد في مجموعة ترقية وحدة الإخراج الرقمي من 3624 إلى 3625. في هذا السياق، يسهل انتقال إشارات الإخراج الرقمي منخفضة الكثافة ضمن بنية نظام Tricon.
ما هي أقصى مسافة مسموح بها للأسلاك الميدانية؟
تستخدم لوحة الإنهاء الخارجية كابل الواجهة 4000093-310. بينما الطول القياسي هو 10 أقدام (3 أمتار)، يدعم النظام أطوال كابلات مخصصة تصل إلى 90 قدمًا (حوالي 27 مترًا) لتناسب تخطيطات الخزانات المختلفة دون تدهور الإشارة.
كيف تفيد حماية المقاومة النظام؟
تعمل المقاومات المتسلسلة كعازل للتيار. يمنع هذا حدوث فشل كارثي لوحدة الإدخال/الإخراج المتصلة نتيجة قصر دائرة ميداني واحد، مما يعزل الأعطال ويحافظ على توفر النظام العالي.
عزم ربط الأسلاك والأمان: عند تأمين الموصلات بين 24 و12 AWG، تأكد من شد أطراف الضغط وفقًا لعزم الربط المحدد من الشركة المصنعة (عادة 0.5 نيوتن متر) لمنع فكها بسبب الاهتزاز في المناطق الصناعية عالية الاهتزاز.
إدارة الكابلات: تأكد من توجيه كابل الواجهة 4000093-310 بعيدًا عن خطوط التيار المتردد عالية الجهد. حافظ على مسافة خلوص لا تقل عن 50 مم من كابلات الطاقة لتقليل التداخل الكهرومغناطيسي (EMI) على إشارات منطق 24 فولت تيار مستمر.
تأريض سكة DIN: للحصول على حماية مثلى من الارتفاعات المفاجئة، تأكد من ربط سكة DIN نفسها بأرضية الجهاز الرئيسية (الأرض) بواسطة موصل منخفض المقاومة. يوفر الغلاف البلاستيكي عزلًا، لكن مرجع تأريض لوحة الدوائر يعتمد على استقرار الجهود في النظام.
تم تصميم 3000520-390 ليحاكي متانة البيئة الخاصة بهيكل Tricon الرئيسي. وهو مصنف للعمل المستمر في أجواء ذات رطوبة غير مكثفة ومقاوم للإجهادات الميكانيكية الشائعة في التطبيقات الصناعية الثقيلة. من خلال استخدام هيكل "مشترك" مع مقاومات مدمجة، يقلل من تعقيد خزانة الإنهاء، مما يسمح بتنظيم أسلاك أنظف وتسريع عمليات التشخيص للمهندسين أثناء عمليات الصيانة في المنشآت الحية.
الشحن السريع العالمي
الإرجاع والضمان
يتم معالجة الطلبات وتسليمها من الاثنين إلى الجمعة (باستثناء العطلات الرسمية).
للاطلاع على الأهلية الكاملة، ورسوم إعادة التخزين، وتفاصيل الإرجاع الدولي، يرجى مراجعة موقعنا الرسمي سياسة الاسترداد والإرجاع .
| Color pattern |
أخضر
|
| Country of origin |
الولايات المتحدة
|
| Power source |
التيار المستمر (DC)
|
