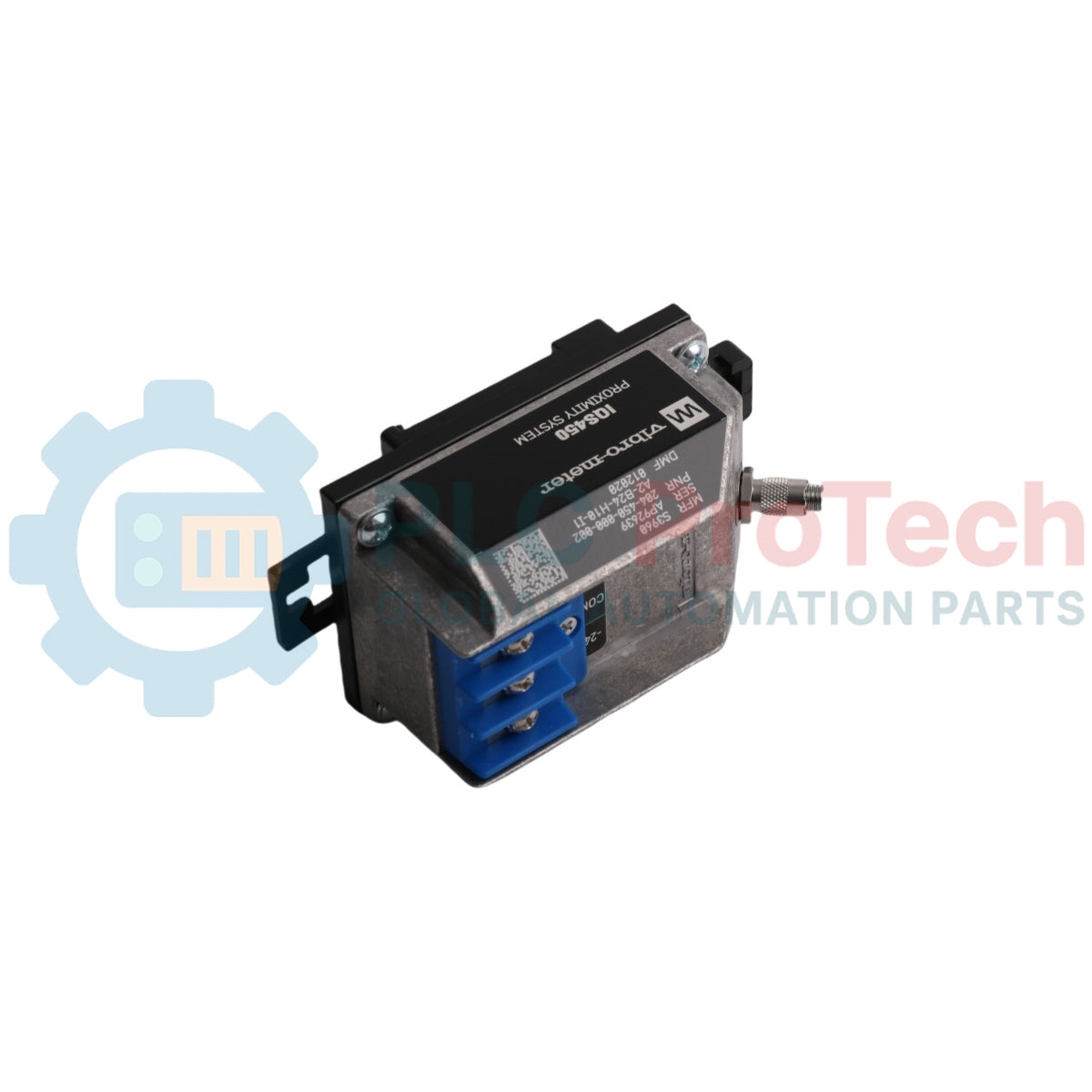

مُعالج إشارة VIBRO-METER IQS 450 204-450-000-002

نظرة عامة على المنتج

يُعد IQS 450 204-450-000-002 (IQS450) مُكيف إشارة عالي الدقة يشكل الجسر الأساسي في سلسلة قياس التيار الدوامي من Vibro-Meter. لقد تم تصميمه للعمل بالتزامن مع محولات التقارب من سلسلة TQ (مثل TQ 402 أو TQ 412) لتوفير مراقبة دقيقة غير تلامسية للإزاحة والاهتزاز للمعدات الدوارة الحيوية. من خلال تحويل تغييرات المعاوقة المعقدة من المستشعر إلى إشارة جهد أو تيار قياسية، يمكّن IQS 450 204-450-000-002 المراقبة في الوقت الفعلي لموضع العمود والاهتزاز في التوربينات البخارية والضواغط والمضخات، مما يضمن أقصى قدر من توفر الماكينة وسلامتها.

التكوين التقني (تحليل معمق)

يُعد التكوين 204-450-000-002 تكرارًا محددًا لمنصة IQS 450، مُحسّنًا للتطبيقات الصناعية عالية الأداء.

• مبدأ التيار الدوامي: تقود الوحدة ملف استشعار المحول بإشارة حاملة عالية التردد. مع تغير المسافة بين طرف المسبار والهدف، يكتشف IQS 450 التعديل ويزيل تعديله إلى خرج تناظري دقيق.

• مرونة الإخراج المزدوج: تم تصميم هذا الطراز المحدد لدعم مخرجات الجهد والتيار، مما يتيح له التفاعل بسلاسة مع بطاقات الرف VM600 أو المدخلات المباشرة إلى PLC.

• تعويض درجة الحرارة النشط: تتضمن الدوائر خوارزميات تعويض متقدمة لتحييد تأثيرات تقلبات درجة الحرارة المحيطة على الإشارة، مما يضمن أن "الانجراف الحراري" لا يؤدي إلى قراءات اهتزاز خاطئة.

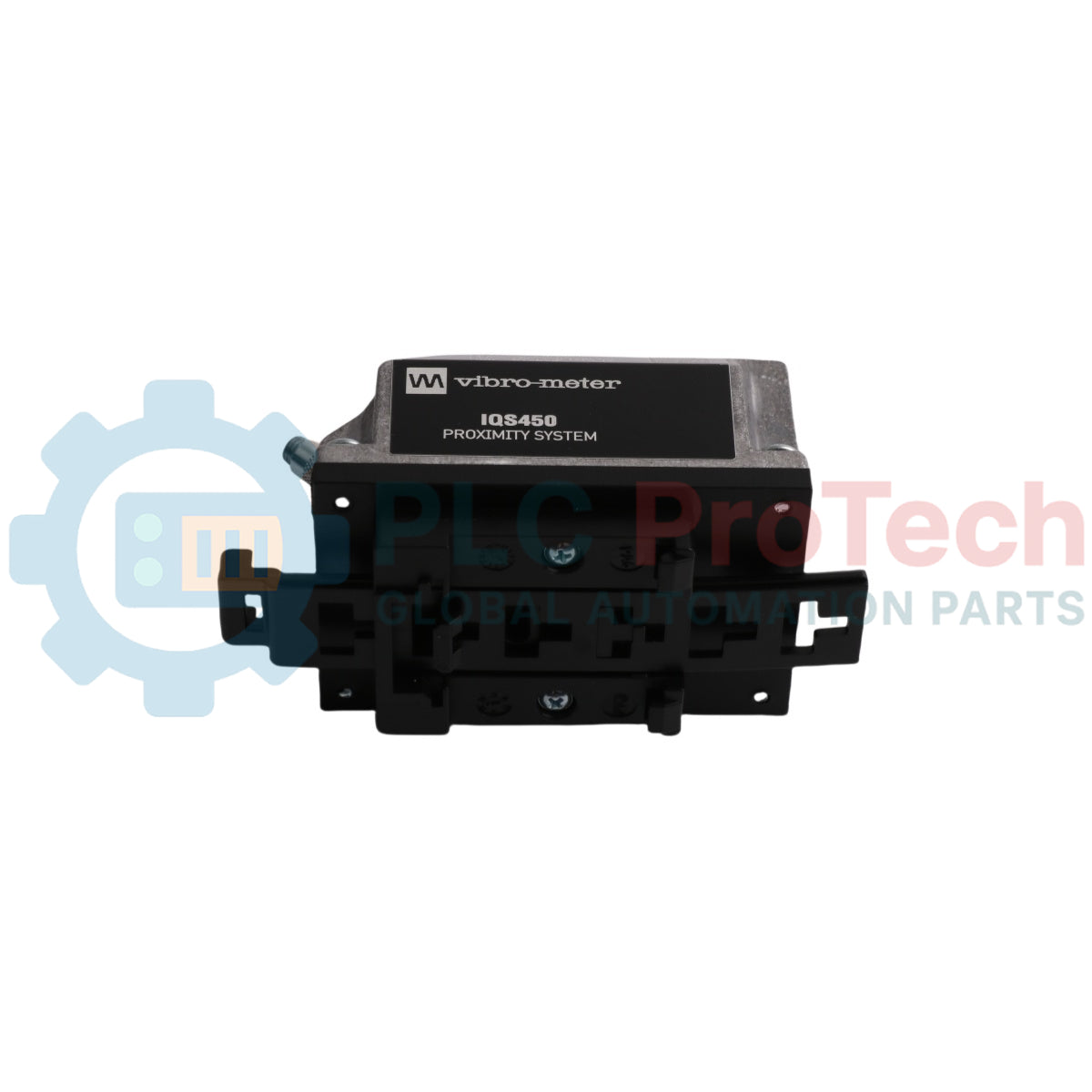

• هيكل متين: الإلكترونيات مغلفة في هيكل ألومنيوم قوي مصمم للتركيب على سكة DIN في صناديق التوصيل أو لوحات التحكم المحلية بالقرب من الآلات.

المواصفات الفنية

أسئلة فنية متكررة

ماذا يشير اللاحقة "002" في رقم الجزء هذا؟

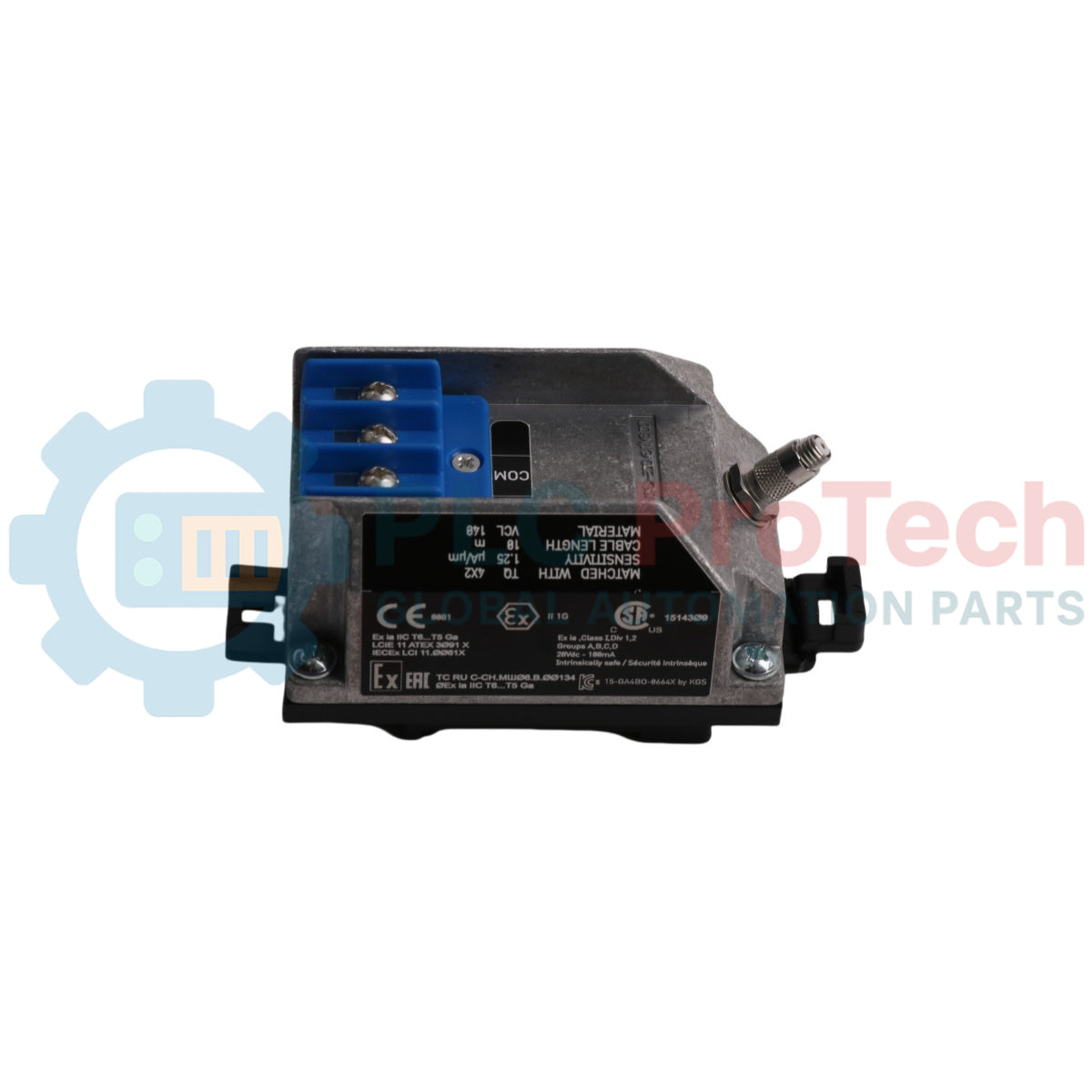

تشير اللاحقة 002 عادةً إلى مراجعة الأجهزة وإعدادات معايرة المصنع لطول النظام (على سبيل المثال، طول نظام إجمالي 5 م أو 10 م). إنها تضمن أن الوحدة متطابقة مع الطول الكهربائي للمحول وكابلات التمديد.

كيف يمكنني التحقق مما إذا كان IQS 450 يعمل بشكل صحيح؟

تحقق من جهد الخرج الثابت (جهد الفجوة) مع توصيل المحول. بالنسبة لمستشعر ذي فجوة قياسية، يجب أن ترى جهد DC ثابتًا (عادةً حوالي -10 VDC). إذا كان الخرج عالقًا عند 0 VDC أو حد سكة الإمداد، فهذا يشير إلى دائرة قصر أو دائرة مفتوحة في سلسلة المحول.

هل هذه الوحدة متوافقة مع كابلات التمديد؟

نعم. تم تصميم IQS 450 204-450-000-002 ليتم استخدامه مع كابلات التمديد EA 402. ومع ذلك، يجب أن يتطابق الطول الكهربائي الكلي (المحول + التمديد) مع معايرة IQS 450 للحفاظ على الخطية.

دليل الهندسة والتركيب

• مطابقة الطول الكلي للنظام (TSL): من الأهمية بمكان أن يتطابق IQS 450 مع الطول الفعلي لكابل المستشعر. سيؤدي استخدام IQS 450 معاير بطول 5 أمتار مع نظام كابل بطول 10 أمتار إلى خطأ في الحساسية بنسبة 50٪، مما يؤدي إلى بيانات اهتزاز غير صحيحة.

• سلامة الموصل: يجب أن تكون الموصلات المحورية المصغرة (BNC أو المتخصصة) نظيفة وجافة. استخدم مفتاح عزم الدوران عند تحديده، أو شد يدويًا حتى يتم تعشيق آلية القفل الذاتي. الرطوبة في هذه الموصلات هي السبب الأول "لضوضاء الإشارة المتقطعة" في أنظمة التقارب.

• التأريض والدرع: يجب أن يكون غلاف IQS 450 متصلًا كهربائيًا بسكة DIN، والتي بدورها يجب توصيلها بأرضي جهاز نظيف. يمنع هذا التداخل الكهرومغناطيسي (EMI) من محركات التردد المتغير (VFDs) من تلويث إشارة التيار الدوامي عالية التردد.

مزايا الهندسة

يتميز IQS 450 204-450-000-002 بفضل الخطية الممتازة ومستوى الضوضاء المنخفض. في تطبيقات التوربينات عالية السرعة، يمكن أن يكون حتى بضع ميكرومترات من خطأ القياس هو الفارق بين التشغيل الطبيعي ورحلة الطوارئ. توفر دائرة إزالة التعديل المكررة في IQS 450 إشارة نظيفة تسمح لنظام VM600 بإجراء تحليل مدار عالي الدقة ومخططات Bode بدقة من الدرجة المخبرية في منتصف أرضية محطة الطاقة.
