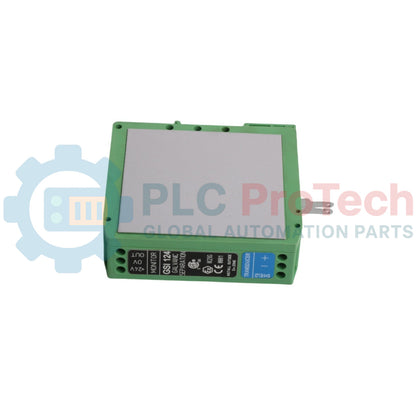

VIBRO-METER GSI127 244-127-000-017 A2-B02 وحدة فصل جلفاني

نظرة عامة على المنتج

وحدة GSI127 244-127-000-017 (GSI127) هي وحدة فصل جلفاني عالية الأداء مصممة للاستخدام ضمن سلاسل Vibro-Meter VM600 وحماية الآلات. تعمل هذه الوحدة كواجهة حيوية للسلامة وتكييف الإشارة، حيث توفر عزلًا كهربائيًا بين أجهزة تكييف الإشارة المثبتة في الميدان (مثل IQS450) ونظام المراقبة (مثل بطاقة MPC4). من خلال منع حلقات الأرض وحماية الإلكترونيات الحساسة من الارتفاعات المفاجئة في الجهد العالي، تضمن GSI 127 سلامة بيانات الاهتزاز والإزاحة في أكثر البيئات الصناعية تطلبًا، بما في ذلك محطات الطاقة والمناطق الخطرة في المصافي.

التكوين الفني (تفصيل عميق)

تم تصميم تكوين 244-127-000-017 (A2-B02) خصيصًا لنقل الإشارات عالية الدقة وتوزيع الطاقة لأجهزة الاستشعار الميدانية.

• العزل الجلفاني: يستخدم اقتران محول عالي التكامل لتوفير عزل ثلاثي الاتجاهات (المدخل، المخرج، ومصدر الطاقة)، مما يقضي بفعالية على تداخل الضوضاء الناتج عن اختلافات جهد الأرض.

• توزيع مصدر الطاقة: تنقل الوحدة طاقة آمنة جوهريًا إلى جهاز تكييف الإشارة على جانب الميدان مع إعادة إشارة معزولة دقيقة 4-20 مللي أمبير أو جهد إلى غرفة التحكم.

• مواصفة A2-B02: * A2: تشير إلى خاصية إشارة خرج محددة (عادة نطاق خرج جهد محسن لأرفف VM600).

• B02: تحدد تكوين التركيب والاتصال، وغالبًا ما تتميز بتركيب على سكة DIN لسهولة التركيب في صناديق التوصيل أو خزائن التجميع.

• الحماية من الانفجار (Ex-Protection): مصممة لتعمل كجهاز مرتبط، مما يسمح للوحدة بالتواصل مع أجهزة الاستشعار الموجودة في المنطقة 0 أو المنطقة 1 الخطرة.

المواصفات الفنية

الأسئلة الفنية المتكررة

لماذا يعتبر الفصل الجلفاني ضروريًا في سلسلة قياس TQ402/IQS450؟

في المواقع الصناعية الكبيرة، يمكن أن يختلف جهد الأرض عند التوربين (الميدان) وغرفة التحكم (الرف) بعدة فولتات. بدون GSI127، يخلق هذا الاختلاف حلقة أرضية تضخ ضوضاء في القياس، مما يؤدي إلى تنبيهات اهتزاز خاطئة أو إخفاء أعطال الآلات.

هل يحتاج GSI127 244-127-000-017 إلى معايرة خارجية؟

لا. الوحدة هي جهاز "تكبير موحد" أو دالة تحويل ثابتة. يتم معايرتها في المصنع لضمان أن الإشارة الداخلة إلى الوحدة من الميدان مطابقة تمامًا للإشارة الخارجة منها إلى الرف، مما يحافظ على درجة عالية من الخطية.

ماذا يحدث إذا انقطع التيار 24 فولت تيار مستمر عن GSI127؟

ستتوقف الوحدة عن نقل الإشارة. ومع ذلك، يضمن تصميمها المعزول أن انقطاع التيار على جانب التغذية لا يسبب دائرة قصر أو ارتفاع مفاجئ في حلقة جهاز الاستشعار على جانب الميدان، مما يحمي محولاتك المكلفة.

دليل الهندسة والتركيب

• الأسلاك الآمنة جوهريًا: تأكد من أن أطراف "الأزرق" (المنطقة الخطرة) مفصولة فعليًا عن أطراف "الرمادي/الأسود" (المنطقة الآمنة) بمسافة لا تقل عن 50 مم، أو استخدم حاجزًا ماديًا. هذا مطلب إلزامي للحفاظ على شهادة Ex-i للحلقة.

• تأريض سكة DIN: بينما يوفر GSI127 العزل الجلفاني، يجب تأريض سكة DIN نفسها إلى تأريض أداة عالي التكامل. هذا يوفر مسارًا لأي تداخل كهرومغناطيسي (EMI) تلتقطه درع الوحدة الداخلي.

• إدارة الحرارة: عند تركيب عدة وحدات GSI127 في صندوق توصيل واحد، حافظ على مسافة لا تقل عن 5 مم بين الوحدات للسماح بالتهوية السلبية، حيث تولد محولات التيار المستمر الداخلية كمية صغيرة من الحرارة أثناء التشغيل.

مزايا هندسية

تتميز GSI127 بتقنية انحراف طور منخفض جدًا. في مراقبة الاهتزاز، توقيت (طور) الإشارة لا يقل أهمية عن السعة للتشخيصات مثل "تحليل المدار". على عكس العوازل الصناعية القياسية، تم تصميم GSI127 للحفاظ على سلامة طور الإشارة حتى 20 كيلو هرتز، مما يضمن أن تشخيصات آلتك تعتمد على موجات دقيقة وغير مشوهة.
