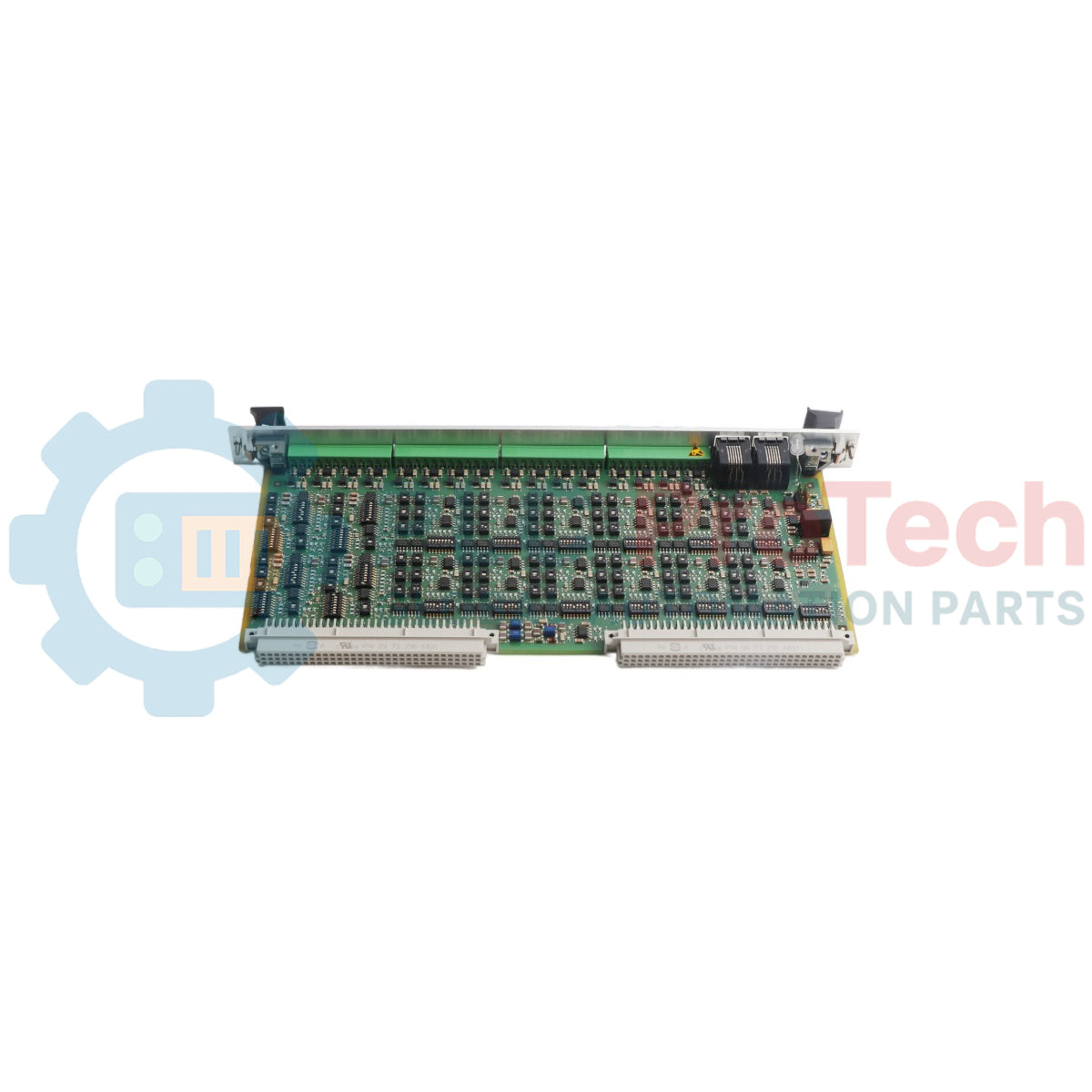

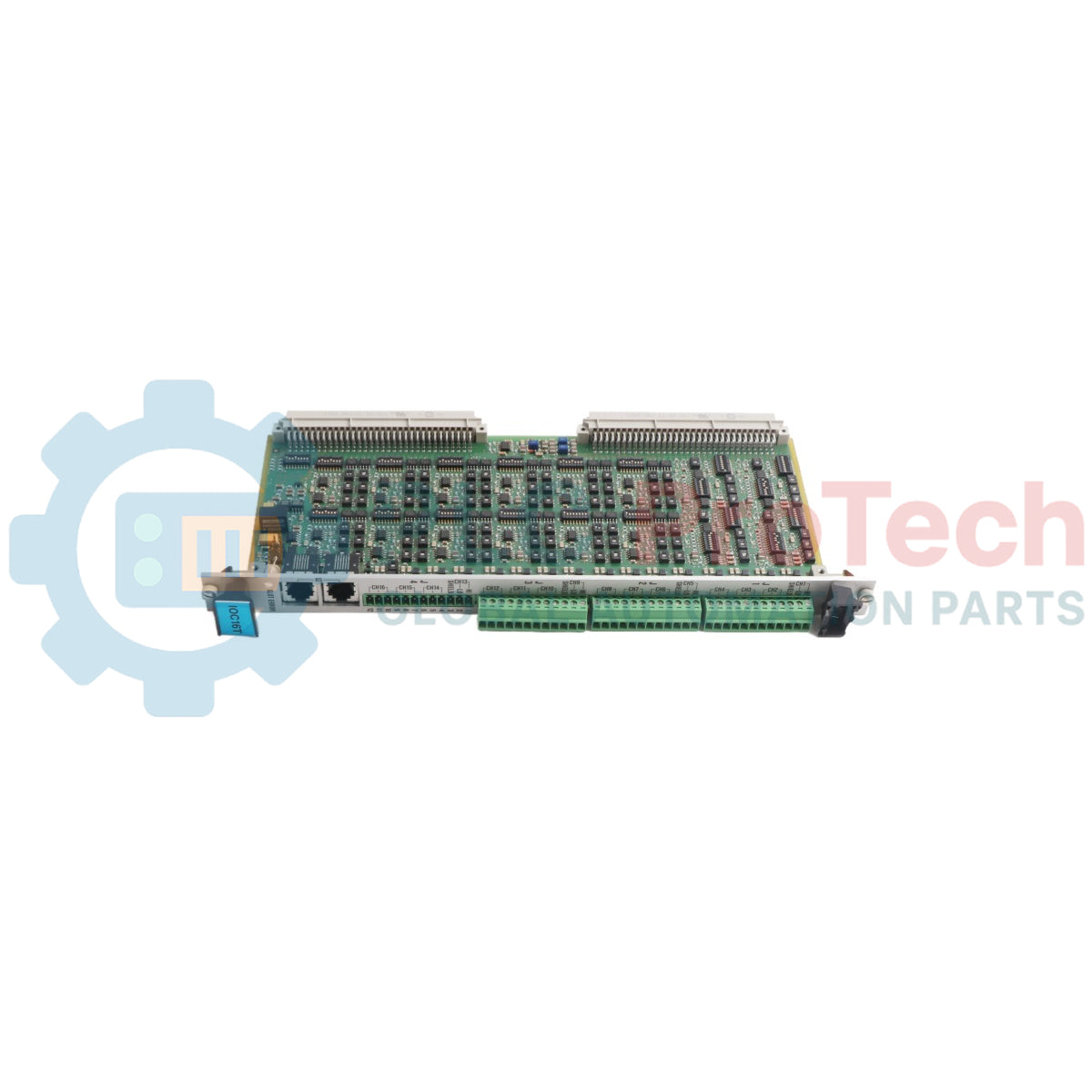

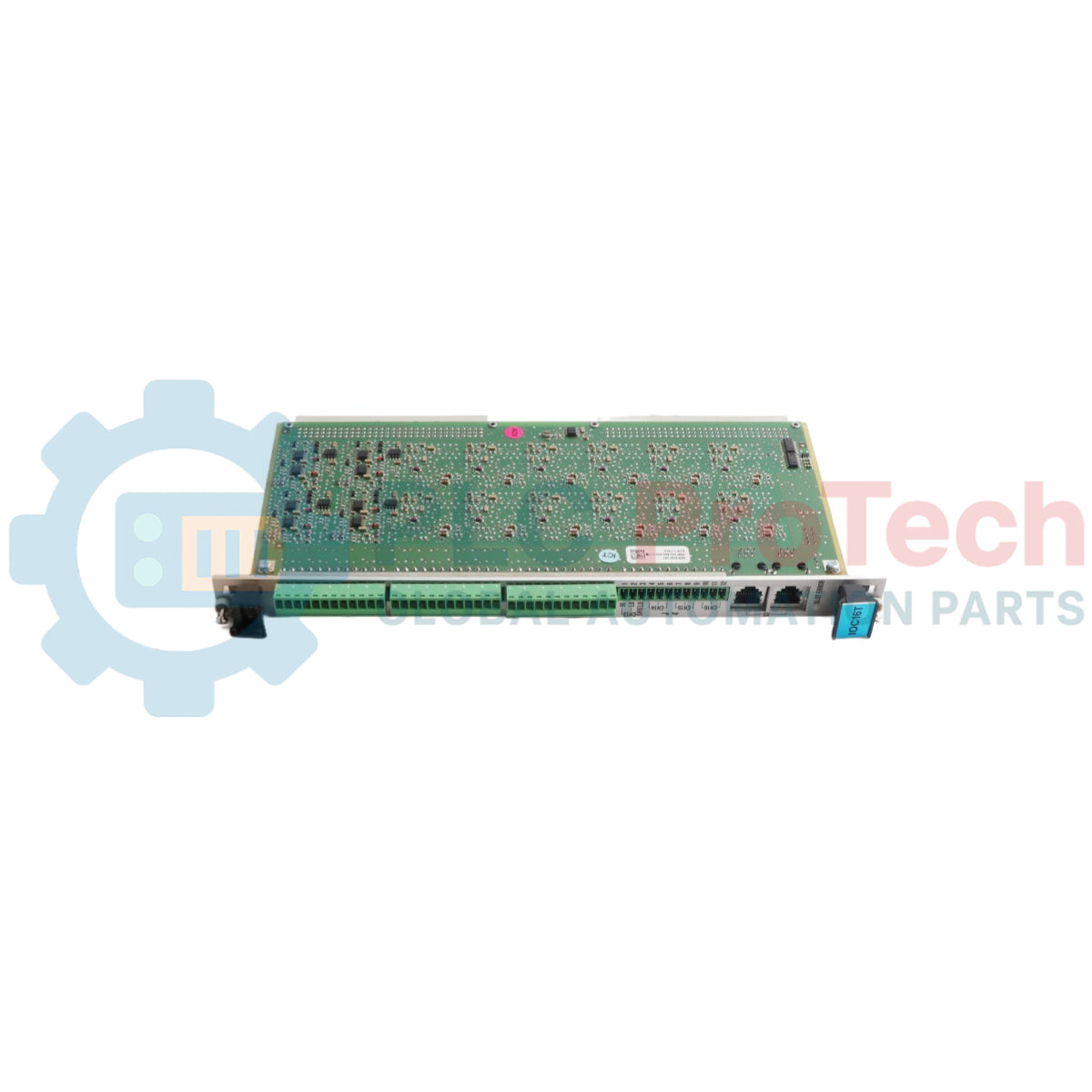

IOC16T 200-565-000-013 بطاقة إدخال/إخراج Vibro-Meter لـ VM600

نظرة عامة على المنتج

إن  IOC16T 200-565-000-013 (IOC16T) هي بطاقة اتصال إدخال/إخراج عالية الكثافة، مصممة لنظام الحامل  Vibro-Meter VM600 . وتعمل كواجهة للوحة الخلفية لبطاقة حماية الآلات  MPC4 أو كمجمّع إشارات مستقل، حيث تتيح  IOC16T التوصيل الفعلي لما يصل إلى 16 إشارة ديناميكية أو شبه ثابتة. وتُستخدم أساسًا في تطبيقات  TSI (أجهزة الإشراف على التوربينات) واسعة النطاق وتطبيقات مراقبة الحالة التي تتطلب دمج عدد كبير من المستشعرات. وتوفر  200-565-000-013 نقطة توصيل متينة لأسلاك الحقل، بما يضمن الحفاظ على سلامة الإشارة من المحوّل إلى بيئة المعالجة الرقمية للوحة VM600 الخلفية.

التهيئة الفنية (استعراض معمّق)

صُممت تهيئة  200-565-000-013 لتحقيق الموثوقية في البيئات الصناعية عالية التداخل، إذ تتميز بتوجيه محدد لإشارات الإدخال/الإخراج لمهام المراقبة المعقدة.

• سعة 16 قناة: على خلاف بطاقات الإدخال/الإخراج القياسية ذات القنوات الأربع، تتعامل  IOC16T مع ما يصل إلى 16 قناة، ما يجعلها مثالية لمراقبة محامل متعددة أو معدات مساعدة واسعة النطاق في محطات الطاقة.

• دمج كتلة التوصيل الطرفية: مجهزة بموصلات عالية الجودة ذات أطراف لولبية تدعم توصيل أسلاك الحقل بإحكام وإجراء الصيانة بسهولة من دون التأثير في بطاقات المعالجة الأمامية.

• توجيه الإشارة: تعمل كجسر سلبي أو نشط (بحسب التهيئة) يوجّه بيانات المستشعر الخام إلى وحدات المعالجة، مع توفير مخارج مُخزّنة مؤقتًا لأدوات التحليل الخارجية.

• دوائر الحماية: تتضمن حماية داخلية من الارتفاعات المفاجئة للجهد وترشيحًا للتداخل الكهرومغناطيسي لمنع ارتفاعات الجهد العابرة من إتلاف بنية ناقل VM600 VME الداخلية.

المواصفات الفنية

الأسئلة الشائعة الفنية

هل يمكن استخدام IOC16T 200-565-000-013 مع أي بطاقة VM600؟

صُممت  IOC16T خصيصًا للعمل مع بطاقات المعالجة التي تتطلب إدخال/إخراج عالي الكثافة. وتُستخدم غالبًا مع وحدات  MPC4 أو  AMC6 . تحقّق دائمًا من توافق اللوحة الخلفية مع تهيئة الحامل المحددة لديك.

كيف أتعامل مع تشويش الإشارة في مداخل القنوات الست عشرة؟

تأكد من توصيل كابلات المستشعرات المجدولة زوجيًا بصورة صحيحة بأطراف الإدخال التفاضلية. توفر  IOC16T أطرافًا مخصصة للتأريض/التدريع؛ ويجب أن تكون هذه هي نقطة التأريض الوحيدة لدروع الكابلات لمنع إدخال تشويش بتردد 50/60 هرتز.

هل هذه البطاقة قابلة للاستبدال أثناء التشغيل؟

نعم، ولكن بحذر. رغم إمكانية فصل الواجهة الفعلية، فإن إزالة  IOC16T أثناء تشغيل الآلة ستؤدي إلى قطع حلقة الحماية للقنوات الست عشرة جميعها، ومن المرجح أن تتسبب في إيقاف تشغيل النظام بالكامل إذا لم يتم تجاوزها في البرنامج أولًا.

دليل الهندسة والتركيب

• تسلسل التوصيل: عند توصيل 16 قناة، استخدم أسلوبًا منهجيًا لوضع الملصقات. ابدأ من الأطراف السفلية وتقدم إلى الأعلى لضمان وضوح الرؤية وسهولة الوصول. استخدم نهايات أسلاك مزودة بفيرولات لمنع «الشعيرات المتناثرة» من التسبب في قصر بين الأطراف المتجاورة عالية الكثافة.

• محاذاة اللوحة الخلفية: يجب إدخال  IOC16T في الفتحة الخلفية المطابقة تمامًا لبطاقة المعالجة الأمامية. تتميز موصلات DIN 41612 بالدقة؛ لذا تأكد من أن البطاقة متعامدة مع اللوحة الخلفية قبل تطبيق ضغط التثبيت لتجنب إتلاف الدبابيس.

• الإدارة الحرارية: في حامل VM600 محمّل بالكامل، يمكن لبطاقات القنوات الست عشرة أن تسهم في ارتفاع حرارة حزمة الكابلات. تأكد من وجود خلوص كافٍ خلف الحامل لتدفق الهواء، وتجنب حزم كابلات الإشارة بإحكام، إذ قد يؤدي ذلك إلى احتجاز الحرارة بالقرب من كتل الأطراف.

المزايا الهندسية

تحظى  IOC16T 200-565-000-013 بتقدير كبير بفضل  كفاءة المساحة لكل قناة. فمن خلال تجميع 16 قناة ضمن مساحة فتحة خلفية واحدة، تتيح تكوين حوامل أصغر بكثير في غرف التحكم المزدحمة. علاوة على ذلك، يضمن «مسار الإشارة الشفاف» وصول الموجات التناظرية الخام من مجسات القرب ومقاييس التسارع إلى بطاقة المعالجة من دون انزياح طوري وبأقل قدر من التوهين، وهو أمر بالغ الأهمية لإجراء تحليل FFT وتحليل المدار بدقة في تشخيص التوربينات.
