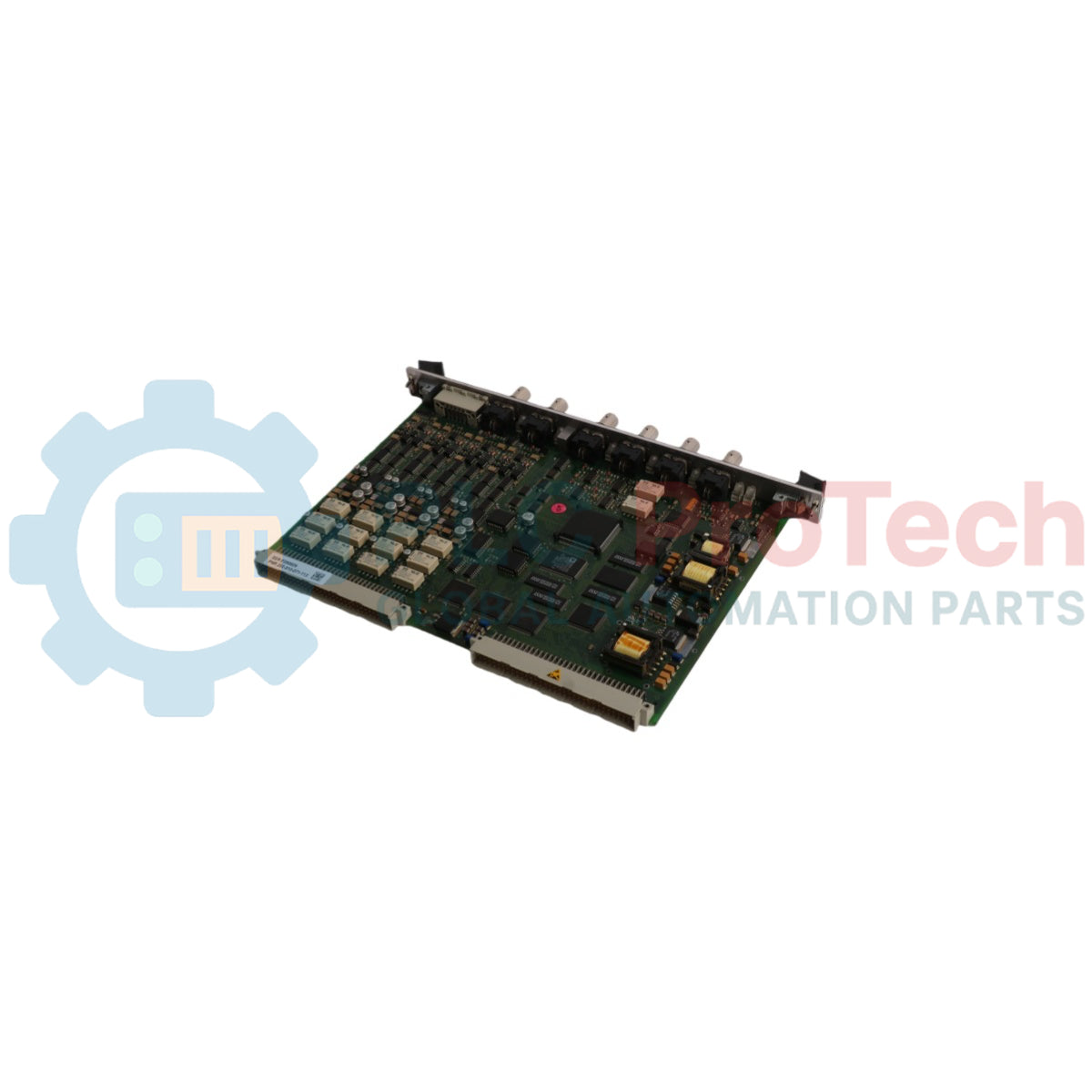

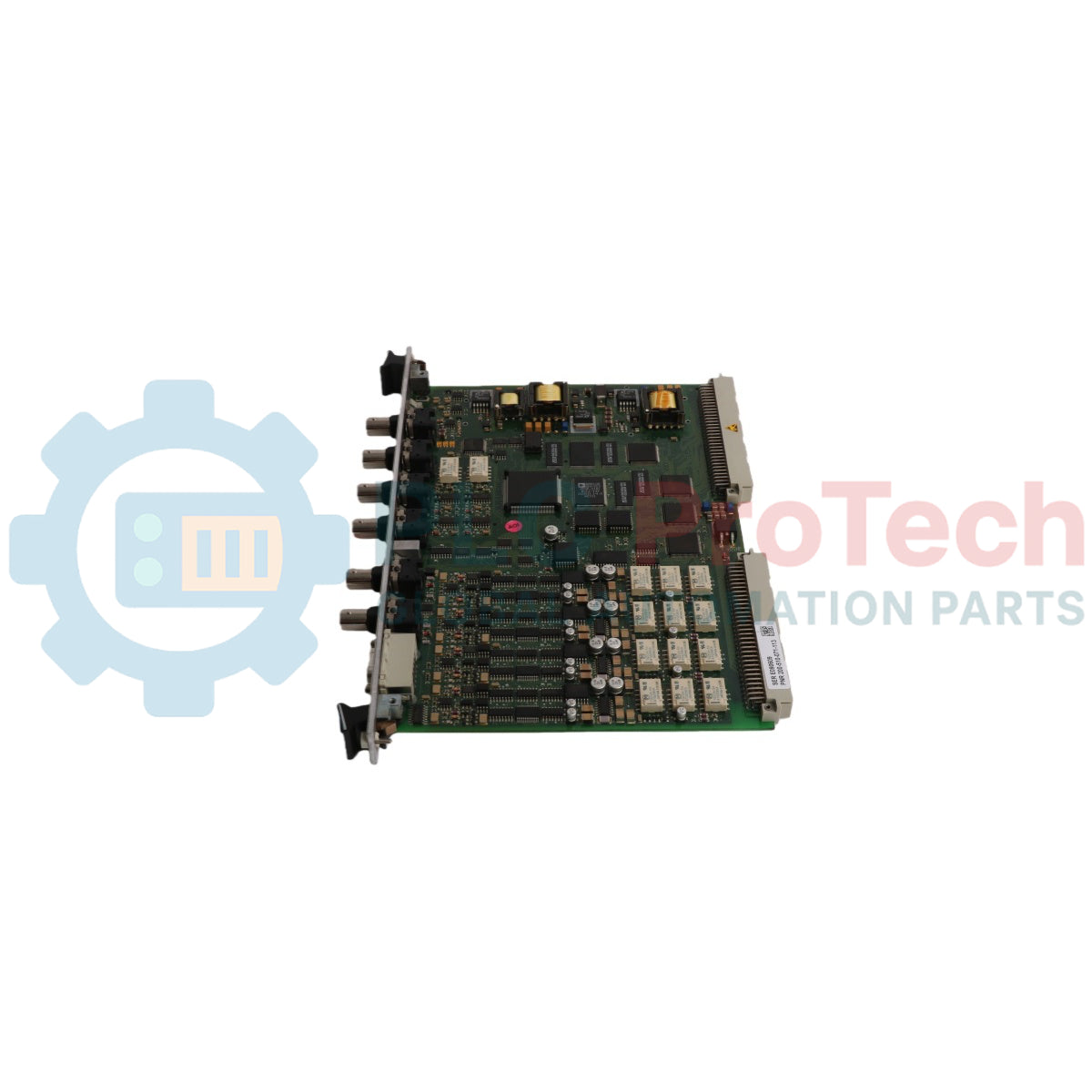

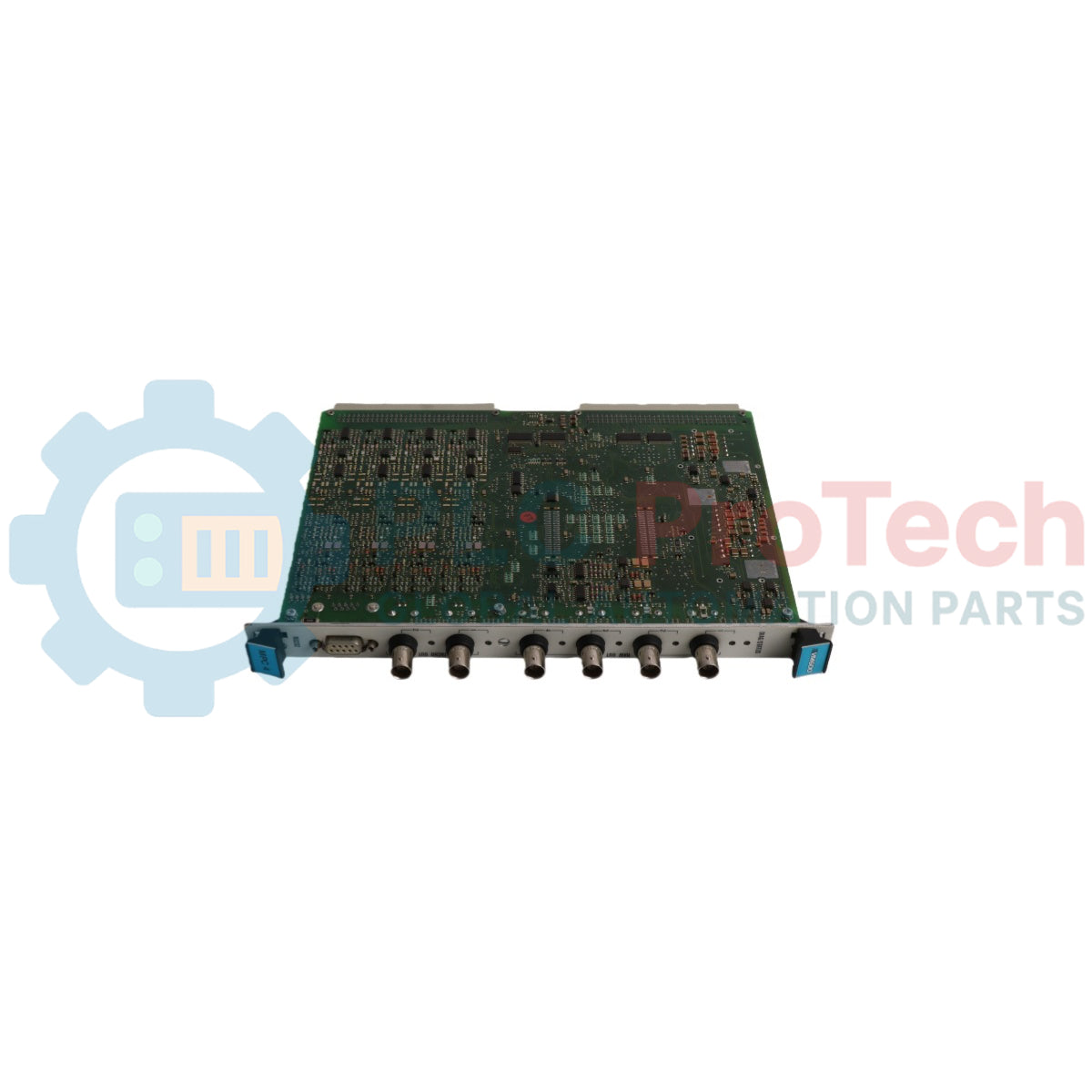

بطاقة حماية الآلات VM600 MPC4 200-510-071-113 لجهاز Vibro-Meter

نظرة عامة على المنتج

تعمل VM600 MPC4 (200-510-071-113) كمركز المعالجة الرئيسي لنظام حماية الآلات Vibro-Meter VM600. تم تصميم هذه البطاقة عالية الأداء لمراقبة الأصول الدوارة الحرجة—مثل التوربينات الصناعية، الضواغط الطردية، والمولدات—مقدمة أربع قنوات اهتزاز مكثفة وقناتين مخصصتين للسرعة. من خلال تنفيذ معالجة الإشارات في الوقت الحقيقي وتقييم المنطق، تضمن MPC4 200-510-071-113 أوقات استجابة بمستوى المللي ثانية لعمليات الإيقاف الطارئ، مما يمنع بشكل فعال حدوث فشل ميكانيكي كارثي ويحمي المعدات الرأسمالية عالية القيمة في محطات الطاقة ومصافي النفط حول العالم.

التكوين الفني (تفصيل عميق)

تُعد 200-510-071-113 نسخة متعددة الاستخدامات من MPC4، مصممة خصيصًا للتكامل مع بطاقة الإدخال/الإخراج IOC4T داخل رف VM600.

• قدرة الإدخال: تعالج إشارات من أنواع مختلفة من الحساسات، بما في ذلك مجسات القرب (TSI)، مقياسات التسارع، وحساسات السرعة.

• المنطق المدمج: تحتوي البطاقة على معالج مخصص لأداء تحليل FFT وتتبع مستويات الاهتزاز المتكاملة. تشمل حدود إنذار قابلة للبرمجة (تنبيه وخطر) لكل قناة.

• تكامل ناقل VME: تستخدم ناقل VME للتواصل مع وحدة تحكم الرف CPUM مع الحفاظ على قدرات الحماية الذاتية؛ حتى في حالة فشل وحدة تحكم الرف، تستمر MPC4 في تنفيذ وظائف السلامة الخاصة بها.

• التكرار: تدعم مدخلات طاقة مكررة ويمكن تكوينها بمنطق "التصويت" (مثلاً 2 من 3) للقضاء على الإنذارات الكاذبة.

المواصفات الفنية

الأسئلة الفنية المتكررة

كيف أتعامل مع ضوء LED "فشل الأجهزة" على لوحة MPC4 الأمامية؟

يشير ضوء LED الأحمر عادةً إلى فشل في الاختبار الذاتي أو عدم تطابق في التكوين. تحقق أولاً من توافق البرنامج الثابت مع برنامج MPS (نظام حماية الآلات). إذا استمر الخطأ بعد إعادة تشغيل الرف، افحص دبابيس اللوحة الخلفية لأي تشوهات مادية.

هل يمكن تبديل MPC4 200-510-071-113 أثناء تشغيل الرف؟

بينما يدعم رف VM600 إدخال البطاقات، يُنصح بشدة بتجاوز مرحلات الفصل المرتبطة قبل إزالة أو إدخال MPC4 لتجنب إيقاف تشغيل الآلات عن طريق الخطأ بسبب الإشارات العابرة.

هل تدعم هذه البطاقة تطبيقات SIL (مستوى سلامة التكامل)؟

نعم، تم تصميم سلسلة MPC4 للاستخدام في أنظمة السلامة وغالبًا ما تكون معتمدة لمتطلبات SIL 2 عند تكوينها وفقًا للدليل الرسمي للسلامة.

دليل الهندسة والتركيب

• تزاوج IOC4T: تأكد من محاذاة MPC4 200-510-071-113 بشكل صحيح مع بطاقة IOC4T (الإدخال/الإخراج) المقابلة في الجزء الخلفي من الرف. يتم إنشاء الاتصال بين هاتين البطاقتين عبر الموصل المتخصص P2 على اللوحة الخلفية.

• التأريض والحماية: في بيئات الاهتزاز العالي، يجب تأريض دروع كابلات الحساسات عند كتلة طرفية IOC4T فقط. تجنب نقاط التأريض المتعددة لمنع حلقات التأريض التي قد تُدخل اهتزازات "شبحية" في منطق معالجة MPC4.

• أمان التكوين: قم دائمًا بتفعيل "مفتاح الأمان" المادي على البطاقة بعد تحميل التكوين النهائي. هذا يمنع التعديلات غير المصرح بها عن بُعد على نقاط ضبط الإنذار عبر الشبكة.

مزايا هندسية

تتميز منصة MPC4 بهيكلية المسار المزدوج التي تفصل وظائف الحماية عن بيانات مراقبة الحالة. هذا يضمن أن المهمة الأساسية للسلامة—فصل الآلة أثناء الارتفاع المفاجئ—لا تتأثر أبدًا بالأحمال الثقيلة لمعالجة البيانات. علاوة على ذلك، يتميز طراز 200-510-071-113 بمحولات A/D عالية الدقة توفر نسب إشارة إلى ضوضاء متفوقة، مما يسمح بالكشف عن تآكل المحامل الطفيف قبل أن تقوم الحساسات التقليدية بإطلاق الإنذار.
