محرك سرعة متغيرة VLT 2800 من دانفوس موديل VLT2840PT4B20SBR0DBF00A00C1

نظرة عامة على المنتج

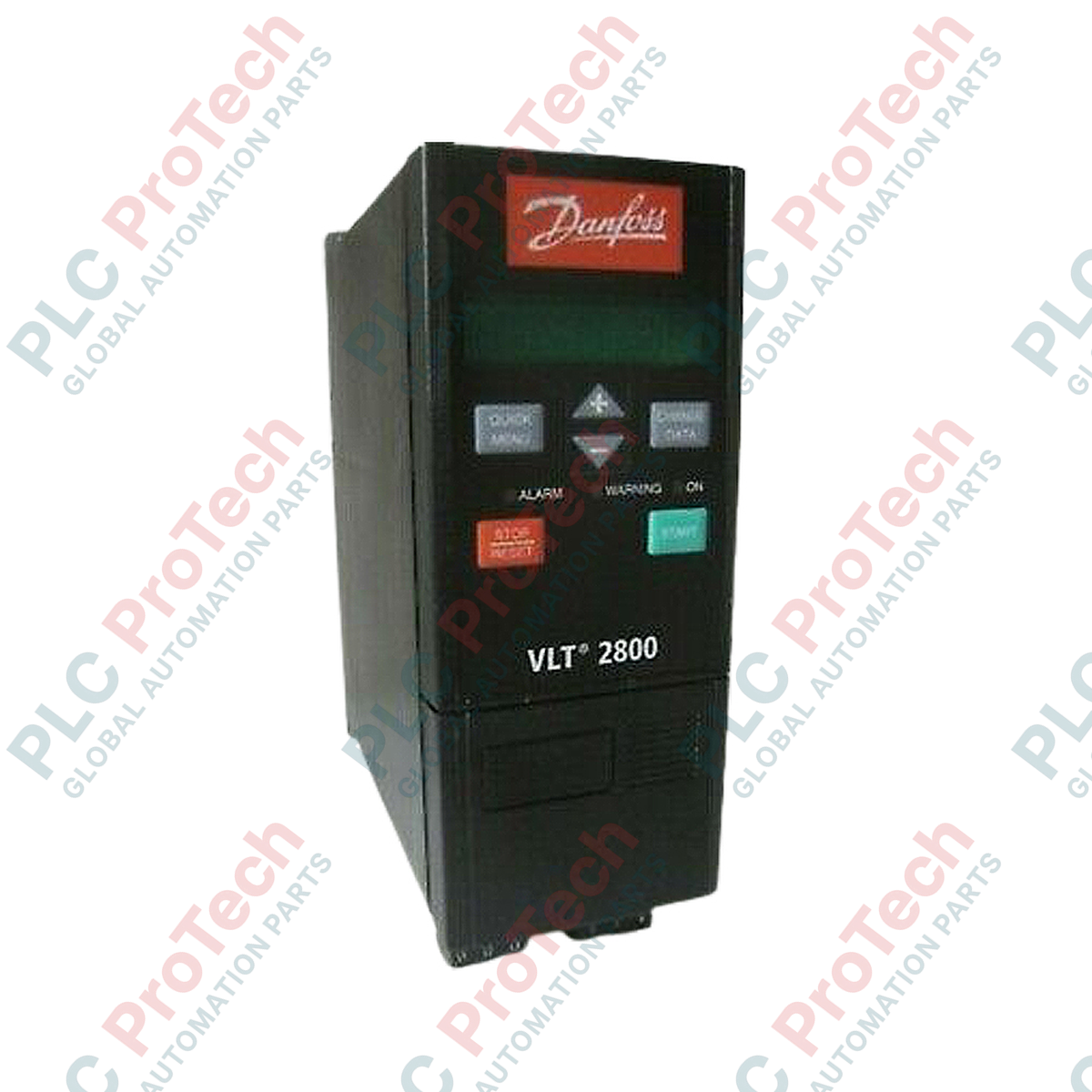

يُعد 178B8583 (VLT2840PT4B20SBR0DBF00A00C1) محول تردد متعدد الاستخدامات وصغير الحجم من سلسلة Danfoss VLT 2800 القديمة. مصمم بقوة 4.0 كيلوواط (5.5 حصان) عند 380-480 فولت، تم تطوير هذا المحرك خصيصًا لتوفير تحكم عالي الأداء في المحركات في بيئات صناعية ذات مساحة محدودة. معروف بقدرته على التركيب جنبًا إلى جنب ومراوح التبريد المدمجة، كان 178B8583 حجر الزاوية في خطوط الإنتاج الآلية، وآلات التعبئة، وأنظمة مناولة المواد. على الرغم من أن هذا الطراز المحدد قد وصل إلى نهاية دورة إنتاجه، إلا أنه لا يزال مكونًا حيويًا للحفاظ على البنية التحتية القائمة. يُرجى ملاحظة أنه بالنسبة للتركيبات الجديدة أو عمليات التجديد الكاملة للنظام، توصي Danfoss باستخدام 134U3013 (VLT Midi Drive FC 280) كبديل رسمي عالي الأداء.

التكوين الفني

يركز تصميم VLT 2840 على تعظيم العزم والدقة مع الحفاظ على حجم مادي صغير.

• قدرة الطاقة: مصمم لتحميل محركات ثلاثية الطور بقوة 4.0 كيلوواط، ويوفر تحكمًا قويًا في السرعة لمجموعة واسعة من المحركات غير المتزامنة.

• نطاق جهد التيار الكهربائي: يدعم نافذة إدخال واسعة من 380-480 فولت (+/- 10 بالمئة) عند 50/60 هرتز، مما يجعله قابلاً للتكيف مع شبكات الطاقة العالمية وظروف الإمداد الصناعية المتنوعة.

• تصميم الغلاف: يتميز بهيكل مصنف IP20 (B20)، مخصص للتركيب داخل خزانات التحكم الكهربائية المحمية.

• الفرملة الديناميكية: يتضمن قاطع فرامل مدمج، مما يسمح بتحكم دقيق أثناء التباطؤ السريع والتوقفات ذات العزم العالي.

• الموثوقية القديمة: مبني بواجهة مستخدم VLT الكلاسيكية، مما يتيح استنساخ المعلمات بسرعة وأداء ثابت في بيئات بها ضوضاء كهربائية كبيرة.

المواصفات الفنية

الأسئلة الفنية المتكررة

هل لا يزال طراز 178B8583 متوفرًا للمشاريع الجديدة؟

لا، تم إيقاف إنتاج هذا الطراز المحدد. يتوفر بشكل أساسي كمخزون مجدد أو كبديل طارئ. لجميع المشاريع الهندسية الجديدة، يجب استخدام 134U3013 (FC-280P4K0T4E20H2BXCXXXSXXXXAX)، حيث يقدم بروتوكولات اتصال حديثة وكفاءة طاقة أعلى.

ما هي الفروقات الرئيسية بين هذا المحول القديم وبديل FC 280؟

بينما تصنيفات الطاقة متطابقة، يتميز بديل FC 280 بمعالج مطور، إدارة حرارية محسنة، وسلامة وظيفية معززة (STO). قد تختلف الأبعاد الفيزيائية قليلاً، لذا تحقق من أنماط ثقوب التثبيت قبل استبدال 178B8583 في لوحة موجودة.

هل يحتاج هذا المحول إلى فلتر RFI منفصل؟

كانت سلسلة VLT 2800 متوفرة بتكوينات مختلفة. يجب التحقق من رمز الطراز لهذا الطراز المحدد لمعرفة خيارات الفلتر المدمج؛ ومع ذلك، في البيئات عالية الدقة، يُنصح غالبًا باستخدام فلاتر RFI خارجية لضمان الامتثال لمعايير التوافق الكهرومغناطيسي الحديثة.

دليل الهندسة والتركيب

• متطلبات التبريد: يولد VLT 2840 حرارة أثناء التشغيل بتحميل كامل. على الرغم من أن سلسلة VLT 2800 تدعم التركيب جنبًا إلى جنب، تأكد من ألا تتجاوز درجة حرارة الهواء الداخلية للخزانة 45 درجة مئوية. حافظ على مسارات رأسية واضحة لتدفق الهواء من الأسفل إلى الأعلى الناتج عن مروحة التبريد الداخلية.

• تحديد حجم مقاوم الفرامل: للتطبيقات التي تشمل الأحمال الرأسية أو العجلات ذات العزم العالي، يجب توصيل مقاوم فرامل خارجي بأطراف R+ و R-. عدم تركيب مقاوم بالحجم الصحيح عند تفعيل قاطع الفرامل قد يؤدي إلى انقطاعات جهد زائد في وصلة التيار المستمر.

• استراتيجية الاستبدال: عند الانتقال من 178B8583 إلى 134U3013 (FC 280)، لا تحاول نسخ أرقام المعلمات مباشرة، حيث تختلف هياكل القوائم. استخدم دليل التحويل من Danfoss لمطابقة المعلمات القديمة مع إعدادات VLT Midi Drive الجديدة لضمان أداء محرك مطابق.
