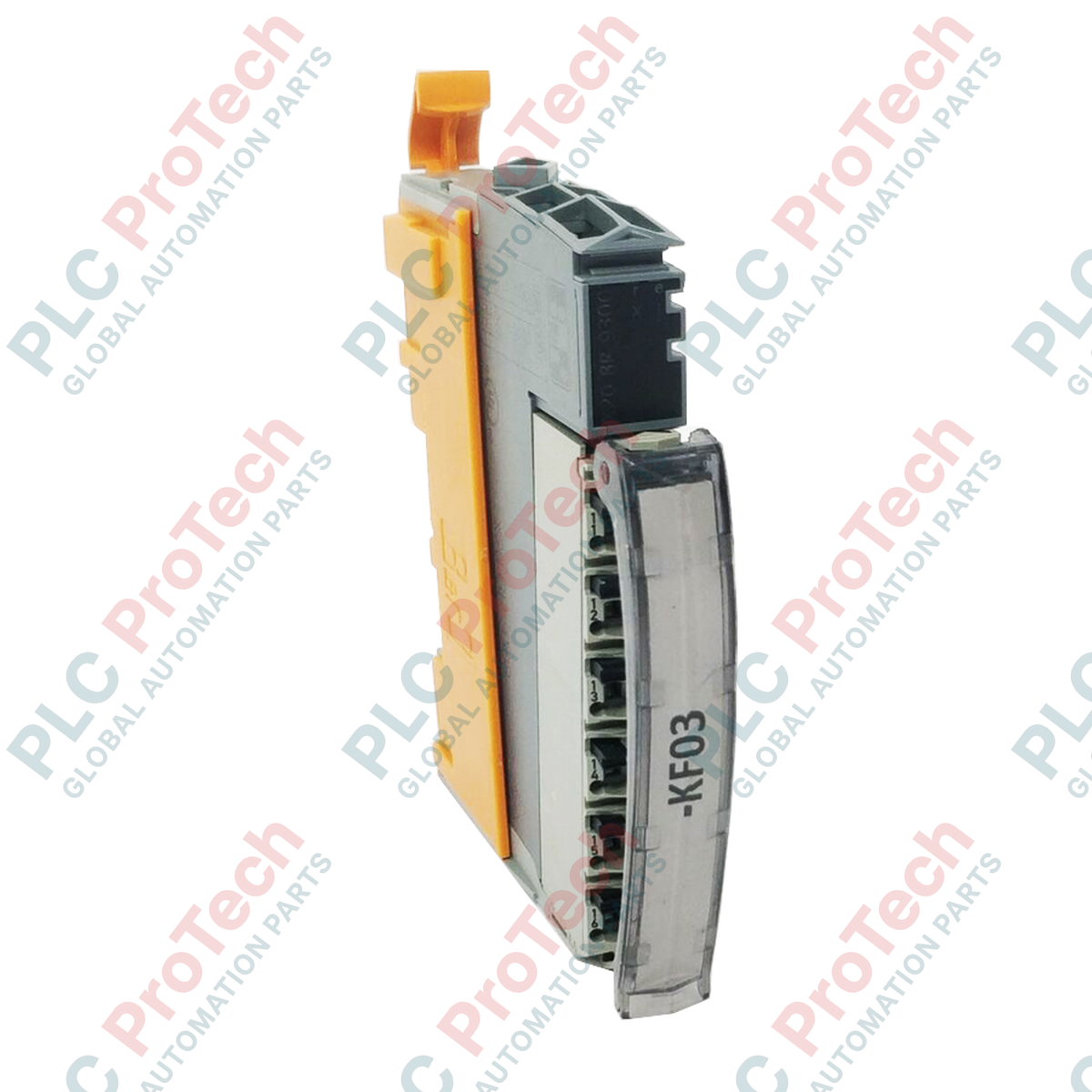

X20 نظام X2X مستقبل ناقل الربط B&R X20BR9300

نظرة عامة على المنتج

يُعد X20BR9300 (X20BR9300) مكونًا أساسيًا في بنية نظام B&R X20، حيث يعمل كمستقبل الحافلة الرئيسي لربط مقاطع الإدخال/الإخراج المحلية مع لوحة الارتباط X2X Link. يوفر هذا الموديل التغذية الأساسية لخطوط اتصال X2X Link والإمداد الداخلي للإدخال/الإخراج، مما يضمن تدفق البيانات وتوزيع الطاقة بسلاسة عبر كتلة الطرفية. في تخطيطات الأتمتة الصناعية واسعة النطاق—مثل أنظمة التحكم الموزعة في مصانع التعبئة، وخطوط تجميع السيارات، وآلات النسيج—يعمل X20BR9300 كبوابة لتوسيع الإدخال/الإخراج عن بُعد. من خلال توفير العزل الكهربائي بين التغذية وإمداد X2X Link، يحمي النظام من التداخلات الكهربائية المحتملة، بينما يضمن دعمه لتكوينات الإمداد الاحتياطية أقصى وقت تشغيل في البيئات الحرجة.

التكوين الفني

تم تصميم بنية الأجهزة لـ X20BR9300 لوضعه في مكان محدد مع موثوقية عالية. يجب تشغيله حصريًا في الفتحة اليسرى البعيدة لمحطة الإدخال/الإخراج لتهيئة مقطع الحافلة بشكل صحيح. يدمج الموديل آلية تغذية مزدوجة الغرض تزود كل من منطق الاتصال الداخلي والوحدات الملحقة للإدخال/الإخراج بالطاقة. من الميزات الرئيسية لهذا الوحدة القدرة على تشغيل عدة وحدات إمداد في نفس الوقت، مما يسمح بالتكرار في إمداد طاقة X2X Link؛ فإذا فشل أحد الإمدادات، يستمر النظام في العمل دون انقطاع. يمنع العزل الكهربائي بين طاقة الإدخال ومنطق الحافلة الداخلي حدوث دوائر أرضية وارتفاعات جهد قد تضر بهيكل الاتصال الحساس. للتثبيت الكامل، يُزود الموديل بألواح نهاية يسرى ويمنى لضمان الإنهاء الميكانيكي الصحيح لرف X20.

المواصفات الفنية

الأسئلة الفنية المتكررة

لماذا يجب وضع X20BR9300 دائمًا في الفتحة اليسرى البعيدة؟

الفتحة اليسرى البعيدة هي نقطة الدخول المحددة ماديًا لحافلة X2X Link. يجب أن يشغل المستقبل هذا الموقع لتأسيس الإنهاء الكهربائي واتجاه الإشارة بشكل صحيح لجميع وحدات الإدخال/الإخراج التالية في المقطع.

هل يمكنني استخدام وحدتي X20BR9300 في مقطع واحد لتكرار الطاقة؟

نعم. من خلال تشغيل عدة وحدات إمداد في نفس الوقت، يصبح إمداد طاقة X2X Link مكررًا. إذا فقدت إحدى الوحدات تغذيتها، ستستمر الوحدات الأخرى في الحفاظ على جهد الحافلة، مما يمنع انتهاء مهلة الاتصال وتوقف النظام.

ما هو الغرض من العزل الكهربائي في هذا المستقبل؟

يفصل العزل إمداد 24 فولت تيار مستمر الخارجي عن جهد المنطق الداخلي المستخدم بواسطة X2X Link. تمنع هذه الحاجز الضوضاء الكهربائية أو الأعطال من جانب الحقل من دخول اللوحة الخلفية، مما يضمن نقل بيانات مستقر عبر مسافات طويلة.

دليل الهندسة والتركيب

• الإنهاء الميكانيكي: قم دائمًا بتركيب ألواح النهاية اليسرى واليمنى المرفقة. هذه الألواح ليست للزينة فقط؛ بل توفر الشد الميكانيكي اللازم للحفاظ على تثبيت وحدات X20 بإحكام وحمايتها من الغبار البيئي الذي قد يسبب مشاكل في الاتصال المتقطع.

• توصيل الطاقة الاحتياطية: عند التهيئة للتكرار، تأكد من أن كلا التغذيتين تأتيان من مصادر طاقة صناعية مستقرة. يُنصح باستخدام نفس جهد التغذية لكلا المصدرين لضمان توزيع متوازن للتيار عبر الوحدات الاحتياطية.

• مسافة X2X Link: بينما يسهل X20BR9300 الاتصال، فإن الحد الأقصى للمسافة بين محطات X2X Link عادةً ما يكون 100 متر. للمقاطع التي تقترب من هذا الحد، تأكد من استخدام كابلات ملتوية مزدوجة معزولة عالية الجودة والتحقق من تأريض مستقبل الحافلة بشكل صحيح على سكة DIN للحفاظ على سلامة الإشارة.
