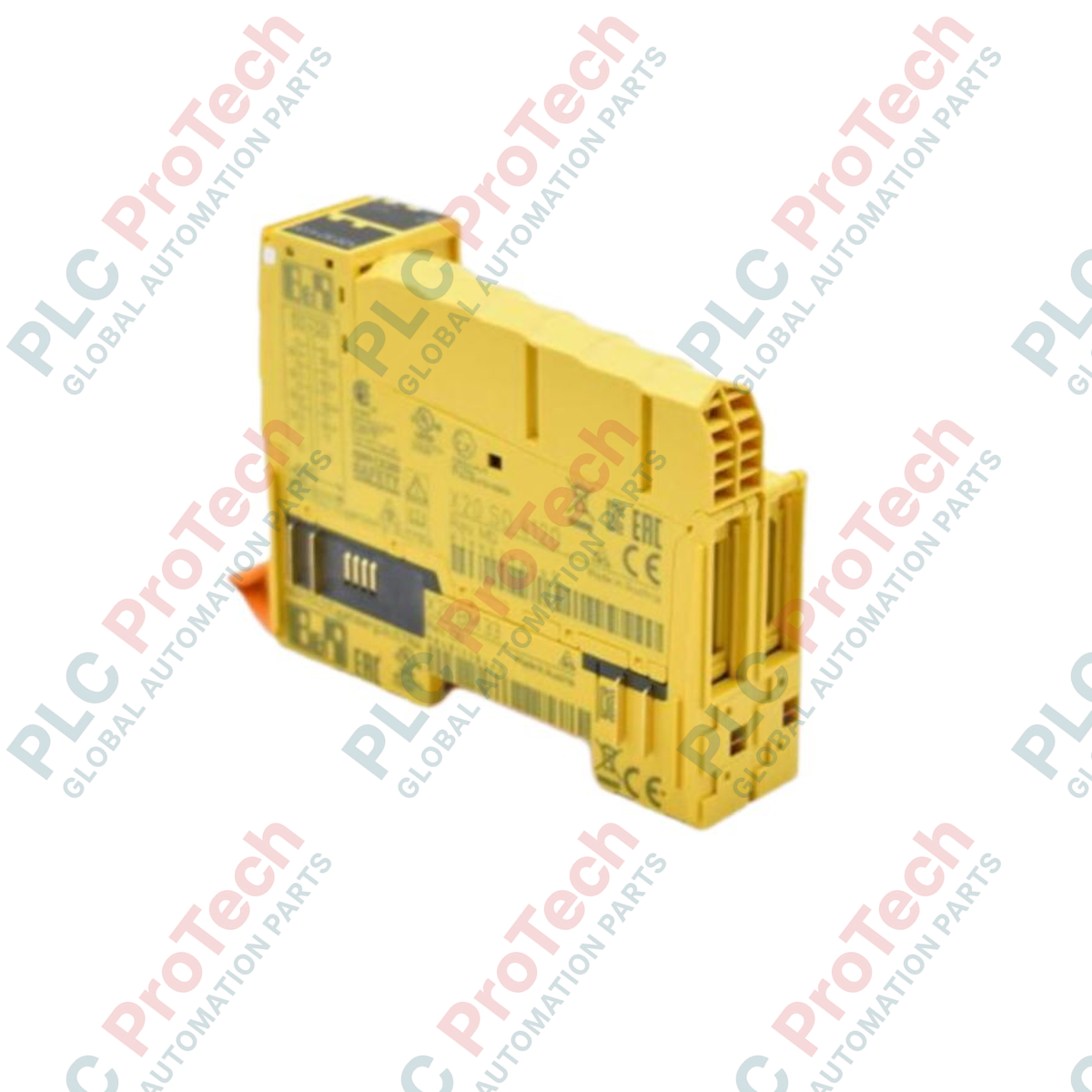

وحدة الإخراج الآمن ذات التيار العالي بـ 4 قنوات لسلسلة B&R X20SO4120 X20

نظرة عامة على المنتج

يُعد X20SO4120 (X20SO4120) وحدة إخراج أمان ذكية وعالية الأداء مصممة لنظام B&R X20. تم تصميم هذه الوحدة لتلبية أكثر متطلبات الأمان صرامة (حتى SIL 3 / PLe)، وتتميز بأربعة مخارج رقمية آمنة من النوع A، كل منها قادر على توفير تيار يصل إلى 2 أمبير. تتيح هذه السعة العالية للتيار لوحدة X20SO4120 تشغيل مشغلات الأمان الأكبر، والمفاتيح الكهربائية الثقيلة، وصمامات الهيدروليك مباشرة دون الحاجة إلى مرحلات وسيطة. مع وظيفة OSSD (جهاز تبديل إشارة الإخراج) المدمجة وعرض نبضة تشخيصي أقل من 500 ميكروثانية، تضمن الوحدة مراقبة مستمرة للدوائر القصيرة والأخطاء المتقاطعة، مما يحافظ على أقصى درجات سلامة النظام في بيئات التشغيل الآلي عالية السرعة مثل تشكيل المعادن، خلايا الروبوتات، ومناولة المواد الثقيلة.

التكوين الفني

تم بناء الأجهزة في X20SO4120 للشفافية والمرونة. فهي تتميز بمراقبة التيار الفردية لكل قناة، مما يسمح لوحدة المعالجة المركزية للأمان بالكشف عن أعطال "التثبيت" أو شذوذ الحمل في الوقت الحقيقي. تعرف الوحدة نفسها في النظام عبر رمز تعريف B&R 0x2007 وتوفر تشخيصات بصرية شاملة من خلال مصابيح LED التي تشير إلى وظيفة الإدخال/الإخراج لكل قناة، وحالة التشغيل، والحالة العامة للوحدة. إدارة الطاقة فعالة للغاية، مع استهلاك للحافلة يبلغ 0.25 واط فقط، في حين أن دائرة الإدخال/الإخراج الداخلية تستهلك 1.3 واط. باستخدام بروتوكول openSAFETY، توفر X20SO4120 حلقة أمان حتمية وسلسة تقلل من الوقت بين اكتشاف العطل والانتقال إلى الحالة الآمنة.

المواصفات الفنية

الأسئلة الفنية المتكررة

كيف يقارن تصنيف 2 أمبير في X20SO4120 مع X20SO4110؟

يوفر X20SO4120 قدرة إخراج أعلى بكثير (2 أمبير لكل قناة) مقارنة بـ X20SO4110 (0.5 أمبير). هذا يسمح لطراز 4120 بتشغيل الأحمال الحثية عالية الطاقة مثل المكابح الكبيرة ذات التيار المستمر أو الموزعات الهوائية مباشرة، والتي قد تتجاوز حدود التيار في وحدات الإخراج الآمنة القياسية.

ما هي التشخيصات المتاحة عبر مؤشرات الحالة؟

تحتوي الوحدة على مصابيح LED لحالة التشغيل وحالة الوحدة، والتي تشير إلى ما إذا كانت الوحدة في وضع التشغيل الآمن، أو الوضع قبل التشغيل، أو حالة الفشل الآمن. بالإضافة إلى ذلك، تضيء مصابيح LED لوظيفة الإدخال/الإخراج الفردية عند تنشيط مخرج، ويمكن لأنماط الوميض أن تشير إلى أعطال محددة مثل الدوائر القصيرة أو التيار الزائد.

هل يمكن تعديل عرض نبضة OSSD؟

عرض النبضة أقل من 500 ميكروثانية هو خاصية ثابتة في الأجهزة مصممة لضمان أن اختبار "الإيقاف" سريع جدًا بحيث لا تستجيب جهات الاتصال الميكانيكية للمرحلات أو الصمامات، مما يمنع التذبذب مع الحفاظ على تغطية تشخيصية عالية.

دليل الهندسة والتركيب

• حسابات التيار الكلي: مع سعة 2 أمبير لكل قناة، يمكن للوحدة المحملة بالكامل أن تسحب حتى 8 أمبير. من الضروري التأكد من أن وحدة تزويد الطاقة X20 (مثل X20PS) التي تغذي هذا الجزء مصنفة للتيار الذروي التراكمي وأن أسلاك التزويد ذات مقطع مناسب لمنع انخفاض الجهد أثناء التبديل المتزامن.

• حماية الأحمال الحثية: عند التحكم في الأحمال الحثية الكبيرة، يمكن أن يكون الجهد العكسي كبيرًا. على الرغم من أن X20SO4120 يحتوي على حماية داخلية، يُنصح بإضافة دايود استرداد خارجي أو فارستور على جانب الحمل لتطبيقات 2 أمبير لتقليل الضوضاء الكهرومغناطيسية والإجهاد الحراري على ترانزستورات الوحدة.

• فصل الأسلاك الآمنة: للحفاظ على تصنيف SIL 3، يجب إبقاء أسلاك الإخراج الآمن منفصلة ماديًا عن كابلات التيار المتردد عالية الجهد. استخدم كابلات محمية لخطوط 24 فولت تيار مستمر إذا كانت تسير موازية لكابلات المحركات لمسافات طويلة لمنع الفولتية المستحثة من التداخل مع منطق اكتشاف نبضة OSSD.
