وحدة الإدخال الرقمي AC CENTUM VP من Yokogawa ADV142-P10 S1

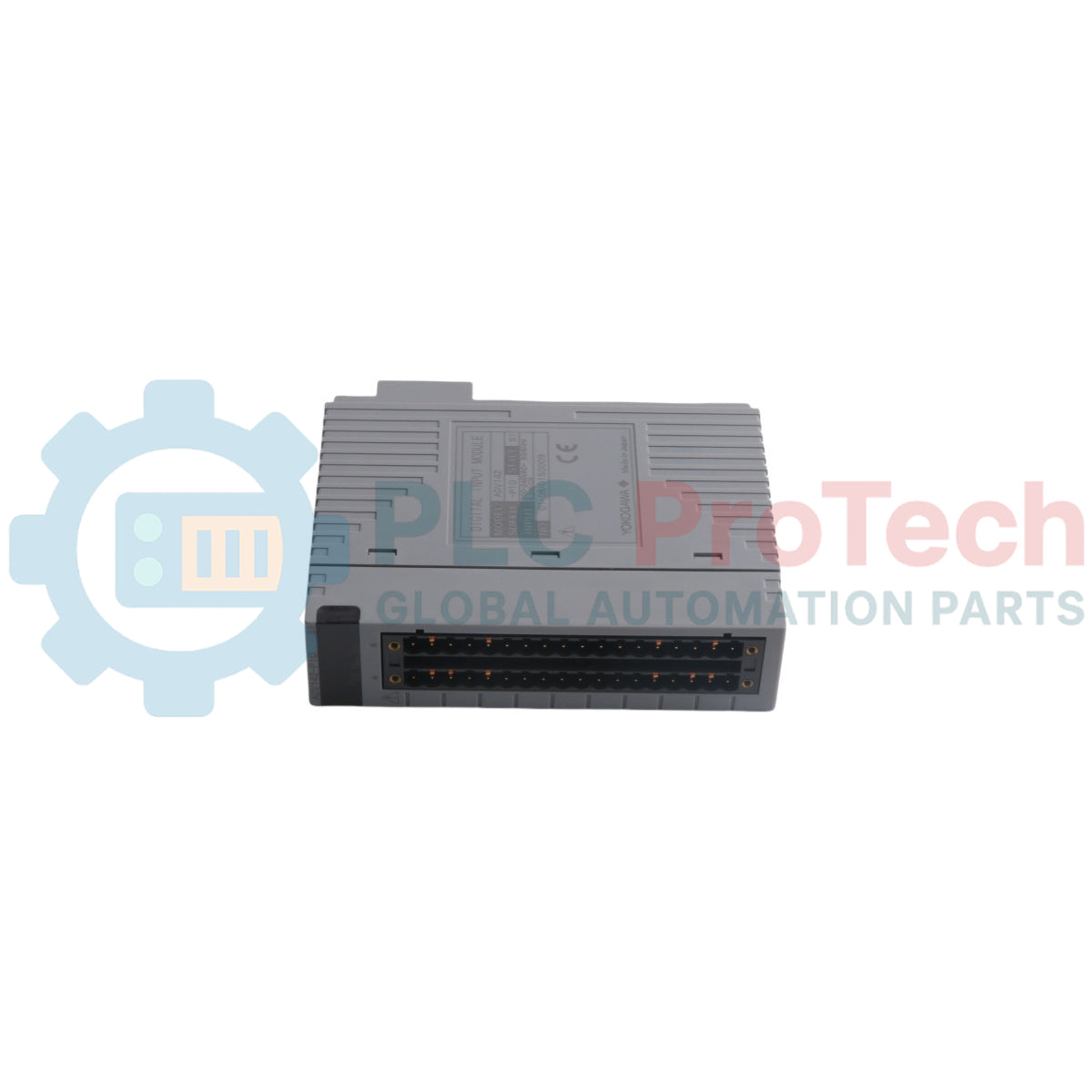

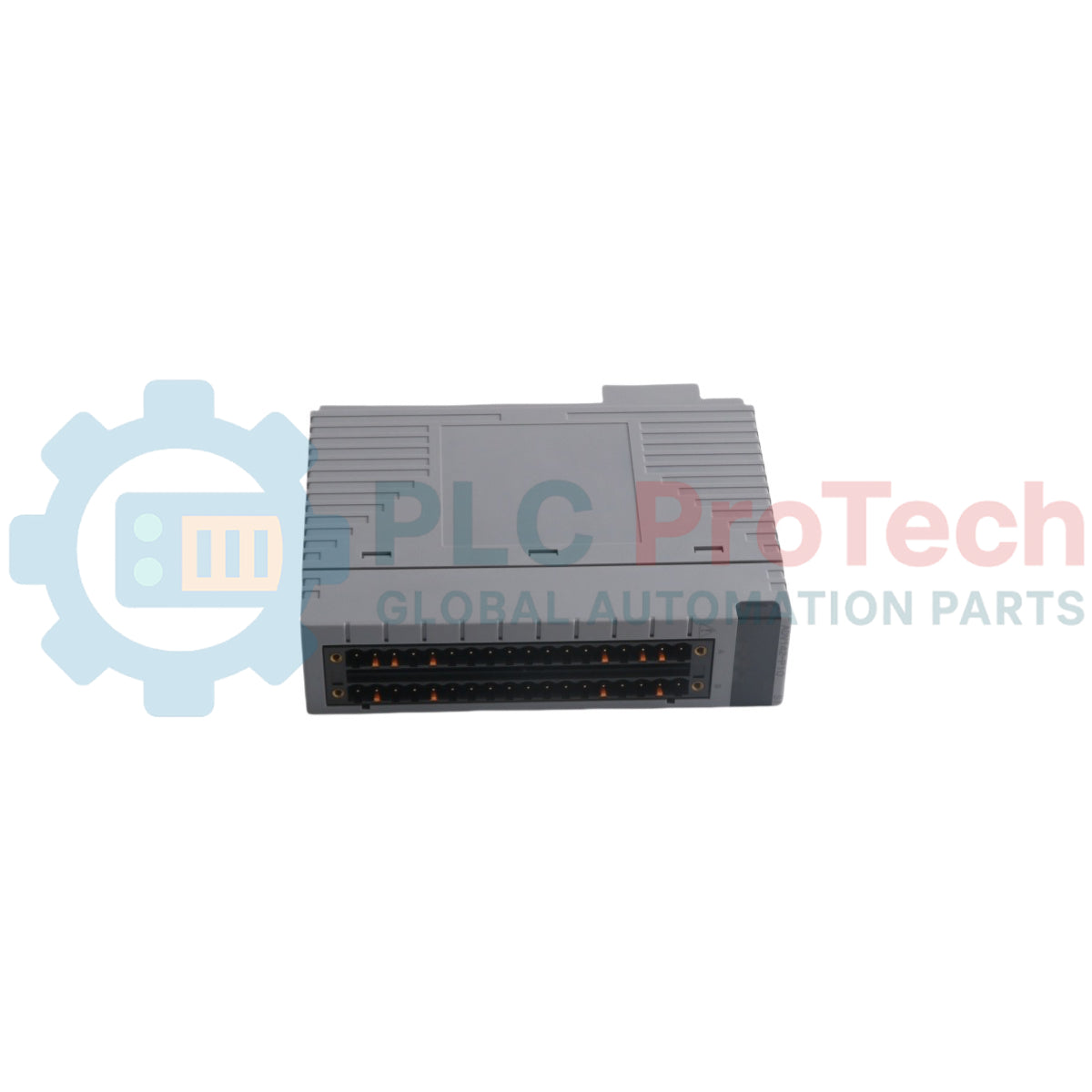

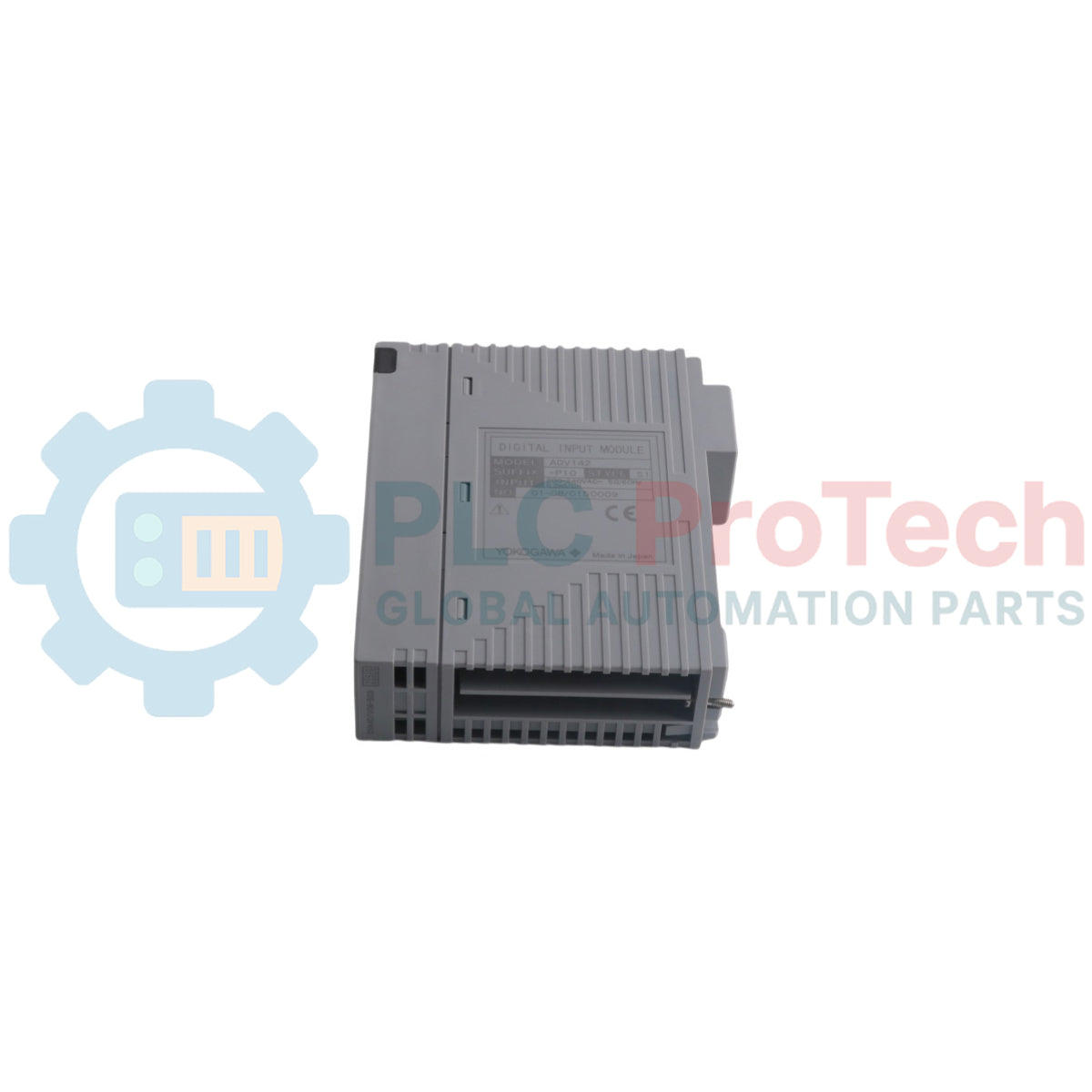

نظرة عامة على المنتج

يُعد ADV142-P10 (ADV142) وحدة إدخال رقمية ذات 16 قناة عالية الجهد مصممة خصيصًا لنظام التحكم الموزع Yokogawa CENTUM VP (DCS). تم تصميم هذه الوحدة للتعامل مع إشارات الحقل بجهد 200 فولت إلى 240 فولت تيار متردد، وتوفر مراقبة حالة قوية للمعدات الصناعية الثقيلة مثل مشغلات المحركات الكبيرة، وقواطع توزيع الطاقة، والمشغلات عالية الجهد. تتميز ADV142 بوظيفة إدخال زر الضغط المدمجة، مما يسمح لها بعدّ حواف النبضات بدقة لواجهات المشغل اليدوية. مع التركيز على استمرارية العملية، تدعم الوحدة تكوينات مزدوجة احتياطية، مما يضمن بقاء بيانات السلامة والحالة الحرجة متاحة حتى في حالة حدوث عطل في الأجهزة. كما أن جهد التحمل العالي والعزل القائم على المجموعات يجعلها مكونًا أساسيًا لمحطات الطاقة ومرافق التصنيع الثقيلة حيث تنتشر الضوضاء الكهربائية والانتقالات عالية الجهد.

تفصيل اللاحقة

تحدد رموز اللاحقة لـ ADV142-P10 تكوينها الوظيفي والبيئي المحدد:

• -P: تشمل وظيفة إدخال زر الضغط المتخصصة، مما يمكّن الوحدة من اكتشاف وعدّ حواف أزرار الضغط مع وقت كشف أدنى مخصص يبلغ 200 مللي ثانية.

• 1: تعيّن الوحدة كنوع عام، مناسب للبيئات الصناعية القياسية دون متطلبات حماية خاصة من الانفجارات.

• 0: تشير إلى مراجعة الأجهزة من النوع الأساسي، التي توفر منطق معالجة الإدخال الأساسي والاتصال لنظام FIO الفرعي.

• S1: معتمدة كنمط قياسي مع تحسينات مراجعة الأجهزة المحددة لتكامل CENTUM VP.

المواصفات الفنية

الأسئلة الفنية المتكررة

ما هو المتطلب الحرج في التوصيل الكهربائي لإدخالات التيار المتردد التي تشترك في نفس المشترك؟

عند توصيل عدة إشارات إدخال تيار متردد إلى نفس الطرف المشترك (مجمعة كل 8 قنوات)، يجب أن تكون على نفس الطور. قد يؤدي خلط الأطوار على جانب المشترك السالب (-) إلى تلف الأجهزة وسلوك غير متوقع للإشارة.

كيف يقارن تيار الإدخال لوحدة ADV142 مع الوحدات ذات الجهد المنخفض؟

تم تصميم ADV142 لعتبات جهد أعلى؛ حيث يسحب عادة 6.2 مللي أمبير لكل قناة عند 240 فولت/60 هرتز. يضمن هذا السحب الأعلى للتيار حالة "تشغيل" مستقرة ويحسن مقاومة الضوضاء في البيئات ذات التداخل الكهرومغناطيسي العالي.

ما الفرق بين استجابة إدخال الحالة وإدخال زر الضغط؟

تتمتع إدخالات الحالة القياسية بزمن استجابة يبلغ 160 مللي ثانية لاكتشاف الحالة. ومع ذلك، عند استخدام وظيفة زر الضغط، تتطلب الوحدة وقت كشف تشغيل أدنى يبلغ 200 مللي ثانية ويمكنها التعامل مع دورة تشغيل/إيقاف قصوى تبلغ 2.5 هرتز لضمان دقة النبضات.

دليل الهندسة والتركيب

• السلامة عند الجهد العالي: تعمل ADV142 عند جهود تصل إلى 264 فولت تيار متردد. أثناء التركيب أو الصيانة، تأكد من قفل جميع مصادر الطاقة على جانب الحقل قبل الوصول إلى أطراف مشبك الضغط. استخدم أدوات معزولة وتحقق من تثبيت غطاء الطرف بإحكام لمنع الاتصال العرضي.

• إدارة العزل: توفر الوحدة عزلًا بجهد 2 كيلو فولت تيار متردد بين إشارة الإدخال ومنطق النظام، و1.35 كيلو فولت تيار متردد بين المشتركين. عند توصيل القنوات الـ16، تأكد من فصل مجموعتي 8 قنوات منطقيًا إذا كانت تمثل قطاعات طاقة مختلفة في المصنع.

• إدارة الحرارة: تولد وحدات الإدخال التيار المتردد حرارة أكثر من نظيراتها التيار المستمر بسبب استهلاك الطاقة الأعلى لكل قناة. تأكد من وجود مسافة تهوية لا تقل عن 50 مم لوحدة عقدة CENTUM VP. إذا تم تركيب عدة وحدات ADV142 في رف واحد، راقب درجات حرارة الخزانة لضمان عدم تجاوزها حد 70 درجة مئوية.

• اختيار الكابل: لاستخدام توصيلات عالية الكثافة، استخدم كابل Yokogawa AKB333 المخصص. هذا الكابل مصمم خصيصًا لإشارات 220 فولت تيار متردد التي تعالجها ADV142، ويوفر سمك العزل والحماية اللازمة للحفاظ على سلامة الإشارة على مسافات طويلة.
