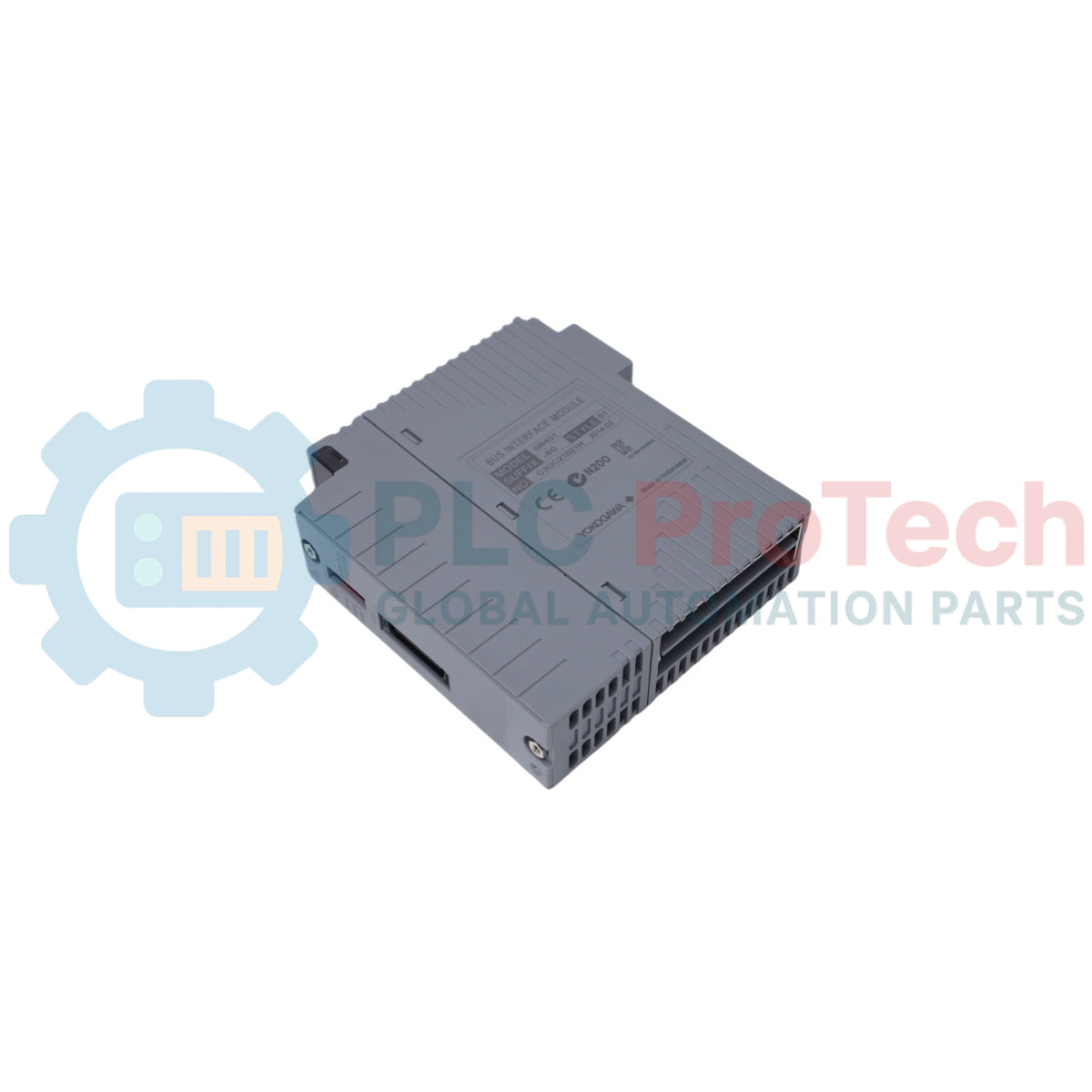

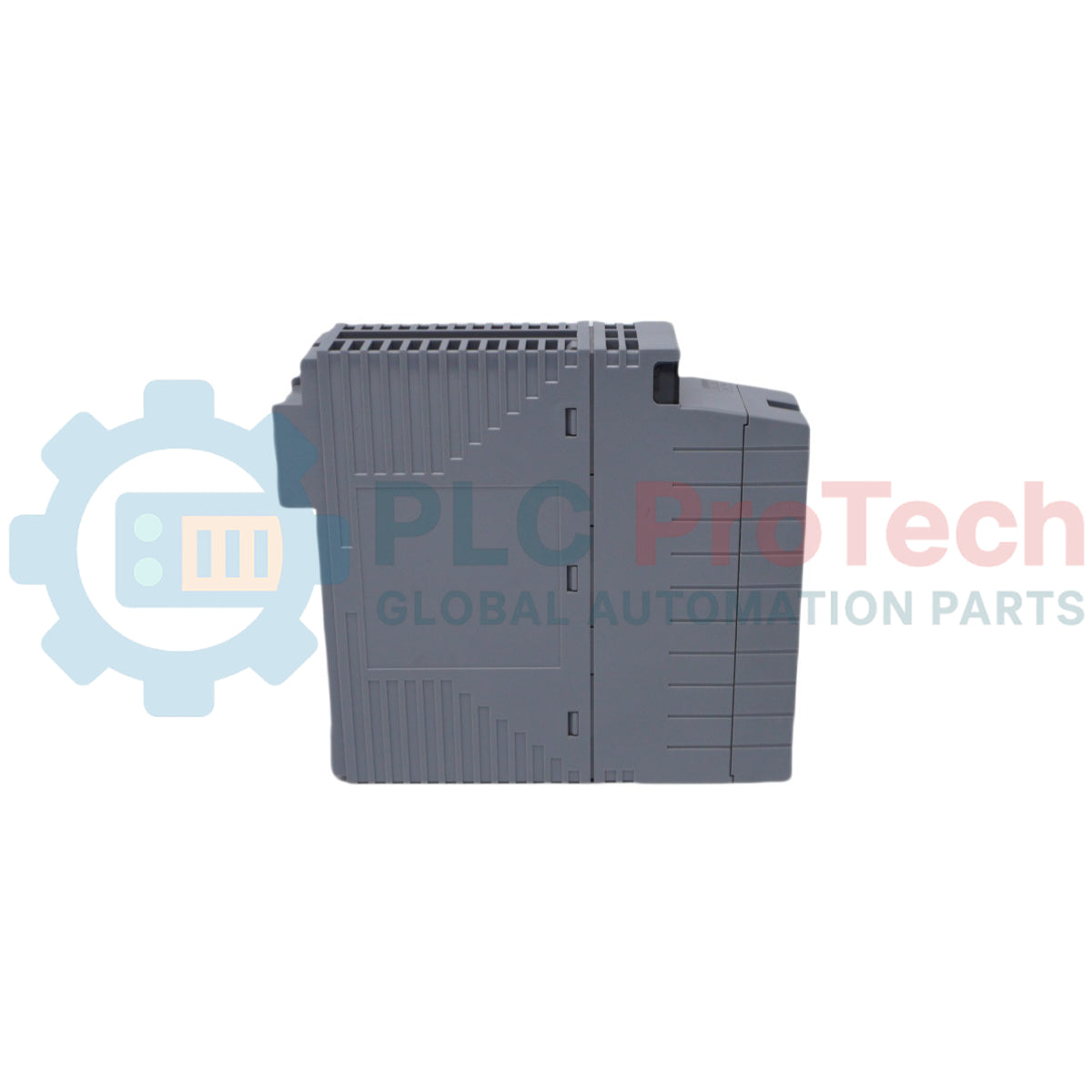

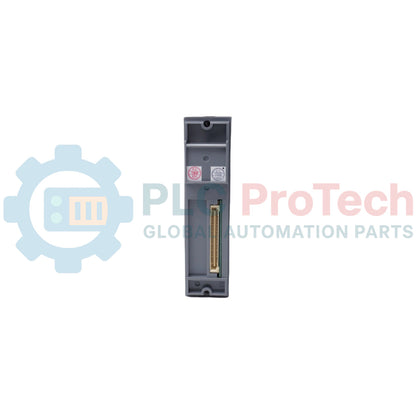

وحدة واجهة طرفية لناقل ESB من Yokogawa SB401-50

SKU SB401-50

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Yokogawa
رقم المنتج: SB401-50
Country of origin:اليابان
نوع المنتج: وحدة واجهة تابع ناقل ESB
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 500ج
Dimensions: 22.7 سم × 15.4 سم × 6.4 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

إن SB401-50 هي وحدة واجهة تابع ناقل ESB لوحدات عقد FIO في نظام Yokogawa CENTUM-VP ‏(ANB10S/ANB10D/ANB11S/ANB11D). تُثبّت على اللوحة الأساسية A2BE2D بجانب وحدات مصدر الطاقة PW481/PW482/PW484 ووحدات إدخال وإخراج FIO، وتتصل عبر محوّل ناقل ESB ‏A2EE1A + الكابل المخصص YCB301 (بحد أقصى 10 أمتار) بمقرن ناقل ESB من جانب FCU (EC401 أو EC402) في وحدات التحكم الميداني AFV30/AFV40. تستخدم تكوينات العقد ثنائية التكرار وحدتي SB401 لكل عقدة. يعمل ناقل ESB بسرعة 128 ميجابت/ثانية، وبطوبولوجيا الناقل، مع توفر التكرار، وبحد أقصى 13 وحدة عقدة ESB + Optical ESB لكل FCU.

الميزات

واجهة تابع ناقل ESB لبنية CENTUM-VP FIO
تُثبّت على اللوحة الأساسية A2BE2D (وحدة عقدة لـ FIO)
وحدات العقد المتوافقة: ANB10S، ANB10D، ANB11S، ANB11D
دعم التكوين ثنائي التكرار (وحدتان لكل عقدة)
سرعة نقل ESB: ‏128 ميجابت/ثانية
مقترنة بـ EC401 من جانب FCU (بحد أقصى 9 عقد) أو EC402 (بحد أقصى 9 علوية + 9 سفلية)

التطبيقات

إنشاء عقدة إدخال وإخراج بعيدة لـ CENTUM-VP FCS عبر ناقل ESB
تجميع إدخال وإخراج FIO (تماثلي، رقمي، اتصالات، وآلات دوارة) ضمن ANB10/ANB11
بنى ESB زائدة عن الحاجة مع FCU من طراز AFV30/AFV40
توسعة إدخال وإخراج الخزانة للتركيبات الحالية لـ CENTUM-VP FIO

معلومات الطلب

وفقًا لتفصيل اللواحق لديك:

الطراز	اللاحقة 1	اللاحقة 2	الوصف
SB401	-5	0	وحدة واجهة تابع ناقل ESB، النوع الأساسي، النوع القياسي بدون حماية من الانفجار

→ SB401-50 = SB401 + اللاحقة1=-5 (أساسي) + اللاحقة2=0 (قياسي، بدون حماية من الانفجار)

عناصر البناء الداعمة لوحدة عقدة FIO كاملة (GS 33J60A10-01EN):

الطراز	الوصف	مرجع GS
A2BE2D	لوحة أساسية لوحدة عقدة FIO	GS 33J60G30-01EN
PW481 / PW482 / PW484	وحدة مصدر الطاقة (وحدة العقدة)	GS 33J60E70-01EN
SB401	وحدة واجهة تابع ناقل ESB	GS 33J60G40-01EN
A2EE1A	محوّل ناقل ESB (لـ SB401)	GS 33J60G40-01EN
ADCV01	غطاء وهمي (فتحة المعالج / الإدخال والإخراج / واجهة الناقل)	—
ADCV02	غطاء وهمي (فتحة وحدة PSU)	—

المواصفات الفنية

السمة	المواصفة
الشركة المصنّعة	شركة يوكوغاوا إلكتريك
نوع المنتج	وحدة واجهة تابع ناقل ESB
السلسلة	CENTUM-VP FIO
الطراز	SB401-50
وحدة العقدة المتوافقة	ANB10S، ANB10D، ANB11S، ANB11D
اللوحة الأساسية	A2BE2D
المحوّل المطلوب	محوّل ناقل ESB ‏A2EE1A
سرعة ESB	128 ميجابت/ثانية
كابل ESB	YCB301 مخصص، بحد أقصى 10 م (EC401)؛ EC402: ‏10 م علوي + 10 م سفلي
مقارن جهة FCU	EC401 أو EC402 (فتحة FCU ‏7 / 7+8)
الحد الأقصى للعقد لكل FCU	13 إجمالًا (ESB + Optical ESB)
التكرار	وحدتا SB401 لكل عقدة (ANB10D/ANB11D)
درجة حرارة التشغيل (نطاق العقدة)	0 إلى 60 درجة مئوية (لا تُدرج SB401 ضمن القائمة المقيّدة إلى 0-50، GS ص2 *1)
درجة حرارة التخزين	-20 إلى 60 درجة مئوية (قياسي) / -40 إلى 85 درجة مئوية (خيار درجات الحرارة)
الرطوبة	5 إلى 95 %RH، دون تكاثف
الاهتزاز	0.25 مم (1-14 هرتز)، 2.0 م/ث² (14-100 هرتز)
الصدمة (أثناء النقل مع التغليف)	49 م/ث² أفقيًا، 98 م/ث² رأسيًا
الارتفاع	حد أقصى 2000 م
المنشأ	اليابان

يحمل SB401 العامل = 0 (أحادي ومزدوج) في جدول تحميل وحدة إمداد الطاقة لوحدة العقدة (GS 33J60A10-01EN ص14-15، «أخرى»)، ولذلك لا يستهلك من ميزانية وحدة إمداد الطاقة — وحدات الإدخال/الإخراج فقط هي التي تستهلكها.

التوصيلات / الواجهات

الواجهة	الوظيفة
اللوحة الخلفية A2BE2D	الطاقة + البيانات من وحدة إمداد الطاقة ووحدات الإدخال/الإخراج في العقدة
الواجهة الأمامية لـ SB401 → A2EE1A	محول ناقل ESB، يوفر منفذ YCB301 باتجاه FCU
كابل YCB301	SB401 (عبر A2EE1A) ↔ FCU ‏EC401/EC402، بحد أقصى 10 م
فتحة FCU ‏7 / 7+8	مقارن ESB ‏EC401 (أحادي/مزدوج) أو EC402 (أحادي/مزدوج)

إرشادات التركيب

تحذير بالغ الأهمية — افصل الطاقة عن وحدة إمداد الطاقة PW48x وتحقق من القفل/وضع بطاقة التحذير قبل التعامل مع SB401 على A2BE2D. اللوحة الخلفية في اللوحة الأساسية مكهربة من وحدة إمداد الطاقة.

وحدة إمداد الطاقة أولًا — ركّب PW481/PW482/PW484 في فتحة وحدة إمداد الطاقة في A2BE2D؛ فهذا يزوّد اللوحة الخلفية للعقدة بالكامل بالطاقة.
فتحة SB401 — أدخل SB401 على قضبان توجيه A2BE2D، ثم ثبّته بالمزلاج الأمامي. للعقد المزدوجة (ANB10D/ANB11D): ركّب وحدتي SB401 في موضعي واجهة الناقل.
A2EE1A — ثبّت محول ناقل ESB ‏A2EE1A على الموصل الأمامي لـ SB401.
التوصيل بالكابلات إلى FCU — كابل YCB301 من A2EE1A → إلى FCU EC401 (×1، بحد أقصى 9 عقد) أو EC402 (علوي+سفلي، 9 لكل جانب). إجمالي عقد ESB+Optical ESB لكل FCU ≤13.
الفتحات الفارغة — غطِّ فتحات A2BE2D غير المستخدمة باستخدام ADCV01 (واجهة الإدخال/الإخراج/الناقل) أو ADCV02 (وحدة إمداد الطاقة).
خيار درجات الحرارة المرتفعة (-20 إلى 70 درجة مئوية) على العقدة — بحد أقصى 4 وحدات إدخال/إخراج لكل عقدة؛ فتحة فارغة واحدة على الأقل بين SB401/ANTx ووحدات الإدخال/الإخراج؛ وفتحة واحدة على الأقل بين وحدات الإدخال/الإخراج؛ وفتحتان على الأقل بين أزواج وحدات الإدخال/الإخراج المزدوجة.
التأريض — وفقًا للوائح المحلية (GS 33J60A10-01EN ص2). مخطط بنقطة واحدة متوافق مع خزانة FCU.

FAQ

ماذا تعني اللاحقتان '-5' و'0' في SB401-50؟

لاحقتان تحددان النوع: '-5' = النوع الأساسي؛ '0' = قياسي من دون حماية من الانفجار (للمناطق غير الخطرة). ‏SB401-50 = ‏SB401 + ‏-5 + ‏0، ويُستخدم عادةً في وحدات العقدة ANB10/ANB11 مع مزود الطاقة PW484 بجهد 24 فولت تيار مستمر للخزائن غير المصنفة XP.

هل يتطلب SB401 محولًا منفصلًا لتوصيل كابل ESB؟

نعم. يُثبَّت محول ناقل ESB ‏A2EE1A في الموصل الأمامي لـ SB401، ويوفر المنفذ الفعلي لكابل ESB المخصص YCB301 الممتد إلى EC401 أو EC402 في جانب FCU.

هل يُحتسب SB401 ضمن معامل تحميل مزود الطاقة لوحدة العقدة؟

لا. في GS 33J60A10-01EN، يندرج SB401 ضمن فئة «أخرى» بمعامل = 0 (للتكوينين المفرد والمزدوج). وحدات الإدخال/الإخراج فقط تستهلك من ميزانية مزود طاقة العقدة؛ أما واجهة الناقل فاستهلاكها من الميزانية ضئيل.

هل يمكن استخدام SB401 في وحدة عقدة ESB ضوئية (ANB11)؟

نعم. تظل ANB11S/ANB11D مزودة بـ SB401 على A2BE2D لقطاع ESB؛ ويتولى ANT401/ANT411 الرئيسي + ANT502/ANT512 التابع معالجة المسار الضوئي. وتبقى واجهة SB401 + A2EE1A نفسها في ANB10 وANB11.

ما الحد الأقصى لعدد العقد المعتمدة على SB401 لكل FCU؟

ما يصل إلى 13 وحدة عقدة إجمالًا، من وحدات عقد ESB وESB الضوئية، لكل FCU من نوع AFV30/AFV40. لكل عقدة SB401 خاص بها (أو زوج SB401 في العقد ذات التكرار المزدوج). في جانب FCU: يدعم EC401 بحد أقصى 9 عقد؛ بينما يدعم EC402 بحد أقصى 9 عقد علوية + 9 عقد سفلية.
