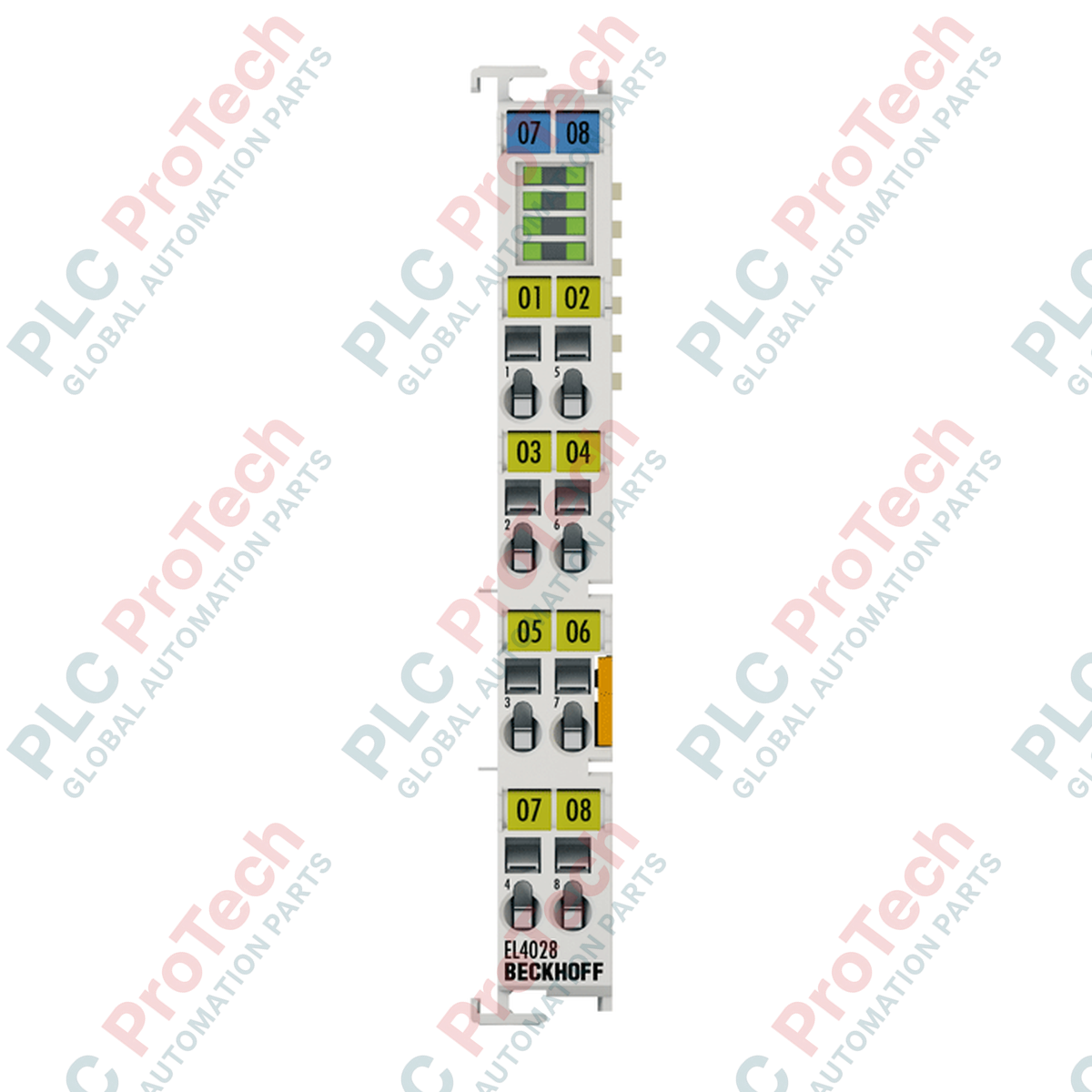

BECKHOFF EL4028 EtherCAT terminál

SKU EL4028

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EL4028
Country of origin:Germany
Product Type: Terminály EtherCAT
Payment: T/T, Western Union
Weight: 60g
Dimensions: 12 mm x 100 mm x 68 mm
Shipping port: Xiamen
Warranty: 12 months

Popis

BECKHOFF EL4028 je 8kanálová analogová výstupní svorka EtherCAT určená ke generování proudových signálů v rozsahu 4 až 20 mA s rozlišením 12 bitů. Jako součást modulárního systému řady EL kombinuje tato svorka vysokou hustotu kanálů s kompaktní šířkou pouzdra 12 mm, což umožňuje efektivní využití prostoru v elektrických rozváděčích.

EL4028 využívá 1vodičovou technologii připojení pro single-ended signály a připojuje se přímo k akčním členům v terénu, regulačním ventilům a analytickým přístrojům. Svorka zajišťuje elektrické oddělení mezi interními obvody sběrnice E-bus a napětím signálu na straně terénu, čímž zajišťuje integritu signálu a chrání citlivé zpracovatelské komponenty.

Díky podpoře distribuovaných hodin (DC) umožňuje tato svorka přesnou synchronizaci s dalšími zařízeními EtherCAT s přesností synchronizace menší než 1 mikrosekunda. Kromě toho lze volitelný časovač watchdogu nakonfigurovat tak, aby během přerušení komunikace nastavil výstupy na uživatelem definované bezpečné hodnoty pomocí vlastní rampy.

Vlastnosti

Osm nezávislých analogových výstupních kanálů v terminálovém pouzdře o šířce 12 mm.
Standardní rozhraní výstupního signálu proudové smyčky 4 až 20 mA.
Rozlišení převodu signálu 12 bitů.
1vodičová technologie připojení pro zjednodušené single-ended zapojení.
Podpora distribuovaných hodin (DC) pro zajištění vysoce přesné synchronizace.
Konfigurovatelná bezpečnostní funkce watchdogu s uživatelsky definovanými hodnotami rampy.
Elektrické oddělení 500 V mezi sběrnicí E-bus a výstupními signály.

Aplikace

Řízení akčních členů s analogovou proudovou smyčkou a proporcionálních ventilů.
Integrace s pohony s proměnnými otáčkami a polohovacími systémy.
Rozhraní pro přístrojové vybavení řízení procesů v automatizovaných strojích.
Distribuované analogové výstupní podsystémy v topologiích sítě EtherCAT.

Technické specifikace

Obecné specifikace

Parametr	Specifikace
Výrobce	BECKHOFF
Model	EL4028
Typ produktu	Svorka EtherCAT
Počet kanálů	8
Technologie připojení	1vodičové, single-ended
Provedení	Kompaktní svorkové pouzdro se signálními LED diodami
Materiál	Polykarbonát
Rozměry (W x V x H)	12 mm x 100 mm x 68 mm
Hmotnost	Přibližně 60 g

Elektrické a signálové údaje

Parametr	Specifikace
Signální proud	4 až 20 mA
Rozlišení	12 bitů
Doba převodu	Přibližně 400 us
Impedance zátěže	Méně než 150 ohmů
Chyba výstupu	Méně než 0,1 procenta (vztaženo ke koncové hodnotě)
Napájení	24 V DC přes napájecí kontakty
Spotřeba E-busu	Typ. 100 mA
Spotřeba napájecích kontaktů	Typ. 60 mA
Max. proudové zatížení napájecích kontaktů	10 A
Elektrické oddělení	500 V (E-bus vůči signálovému napětí)
Šířka procesního obrazu v bitech	8 x 16bitový analogový výstup

EtherCAT a komunikace

Parametr	Specifikace
Distribuované hodiny (DC)	Ano
Přesnost distribuovaných hodin	Méně než 1 µs
Speciální funkce	Volitelný watchdog: uživatelsky definovaná výstupní hodnota s rampou; volitelná uživatelská synchronizace

Prostředí a zapojení

Parametr	Specifikace
Provozní teplota	-25 až +60 °C
Skladovací teplota	-40 až +85 °C
Relativní vlhkost	95 procent, bez kondenzace
Stupeň krytí	IP20
Montážní poloha	Variabilní
Montáž	Lišta DIN 35 mm (EN 60715) s aretací
Typ zapojení	Plný vodič, ohebný vodič a dutinka (pružinové ovládání)
Průřez vodiče (plný/lankový)	0,08 až 2,5 mm² (AWG 28 až 14)
Průřez vodiče (dutinka)	0,14 až 1,5 mm² (AWG 26 až 16)
Délka odizolování	8 až 9 mm
Odolnost proti elektromagnetickému rušení / emise	Vyhovuje normám EN 61000-6-2 / EN 61000-6-4
Odolnost proti vibracím a nárazům	Vyhovuje normám EN 60068-2-6 / EN 60068-2-27

Pokyny k instalaci

Odpojení systému od napájení: Před montáží, demontáží nebo zapojováním svorky se ujistěte, že napájení obvodu i napájení sběrnice E-bus jsou zcela vypnutá.
Mechanická montáž: Zacvakněte svorku na standardní lištu DIN 35 mm (podle EN 60715). Ujistěte se, že dvojitá drážka a klíčové spoje správně zapadnou do sousedních svorek.
Bezpečné zapojení: Odizolujte vodiče v délce 8 až 9 mm. Pomocí běžného plochého šroubováku ovládejte integrované pružinové svorky a zasuňte plné, lankové nebo dutinkové vodiče.
Ověření napájení: Ověřte, že napájení 24 V DC je správně rozvedeno přes napájecí kontakty. Zajistěte, aby celkový proud procházející napájecími kontakty nepřekročil 10 A.
Počáteční konfigurace: Zapněte systém a pomocí nástroje TwinCAT System Manager prohledejte strukturu uzlů, abyste namapovali procesní obraz 8 x 16bitových analogových výstupů.

Shoda a certifikace

CE
UL
ATEX: II 3 G Ex nA IIC T4 Gc

FAQ

Jaká je hlavní funkce terminálu BECKHOFF EL4028?

BECKHOFF EL4028 je osmikanálový analogový výstupní terminál EtherCAT určený k výstupu proudových signálů v rozsahu 4 až 20 mA s rozlišením 12 bitů pro průmyslové akční členy a ovládací prvky.

Podporuje BECKHOFF EL4028 distribuované hodiny (DC)?

Ano, BECKHOFF EL4028 podporuje distribuované hodiny (DC), což umožňuje synchronizaci výstupu s dalšími komponenty systému EtherCAT s přesností lepší než 1 mikrosekunda.

Jaké bezpečnostní chování má BECKHOFF EL4028 při ztrátě komunikace?

BECKHOFF EL4028 obsahuje volitelný hlídací časovač, který lze v případě selhání komunikace EtherCAT nakonfigurovat tak, aby pomocí vlastní rampy převedl analogové výstupy na předem definované bezpečné hodnoty.

Jakou technologii připojení a jaké průřezy vodičů BECKHOFF EL4028 podporuje?

BECKHOFF EL4028 využívá jednovodičovou technologii připojení s nesymetrickými výstupy. Podporuje plné nebo lankové vodiče o průřezu 0,08 až 2,5 mm² (AWG 28 až 14) a vodiče s dutinkami o průřezu 0,14 až 1,5 mm² (AWG 26 až 16).

Jaká je hodnota elektrické izolace terminálu BECKHOFF EL4028?

BECKHOFF EL4028 poskytuje elektrickou izolaci 500 V mezi interními řídicími obvody sběrnice E-bus a analogovým signálovým napětím na straně pole.
