Popis

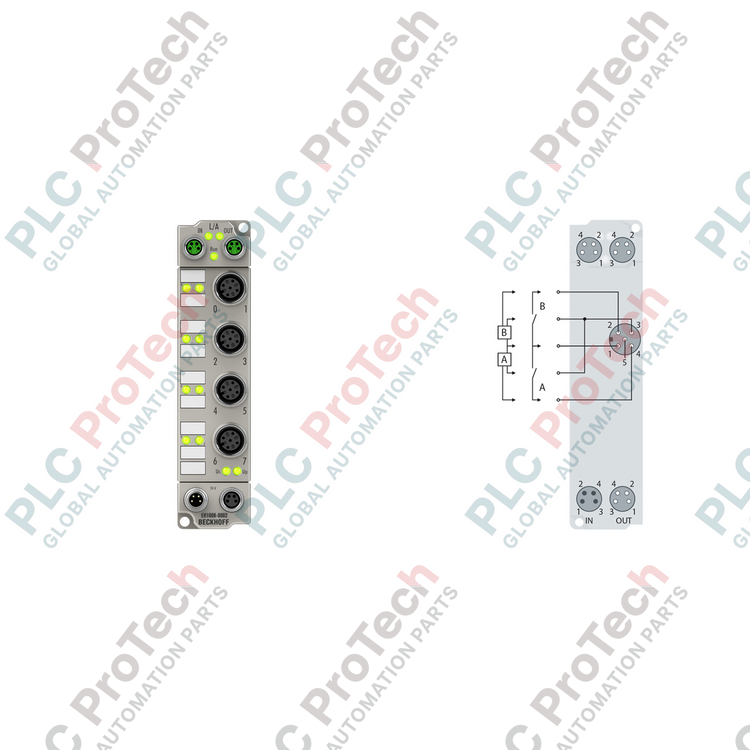

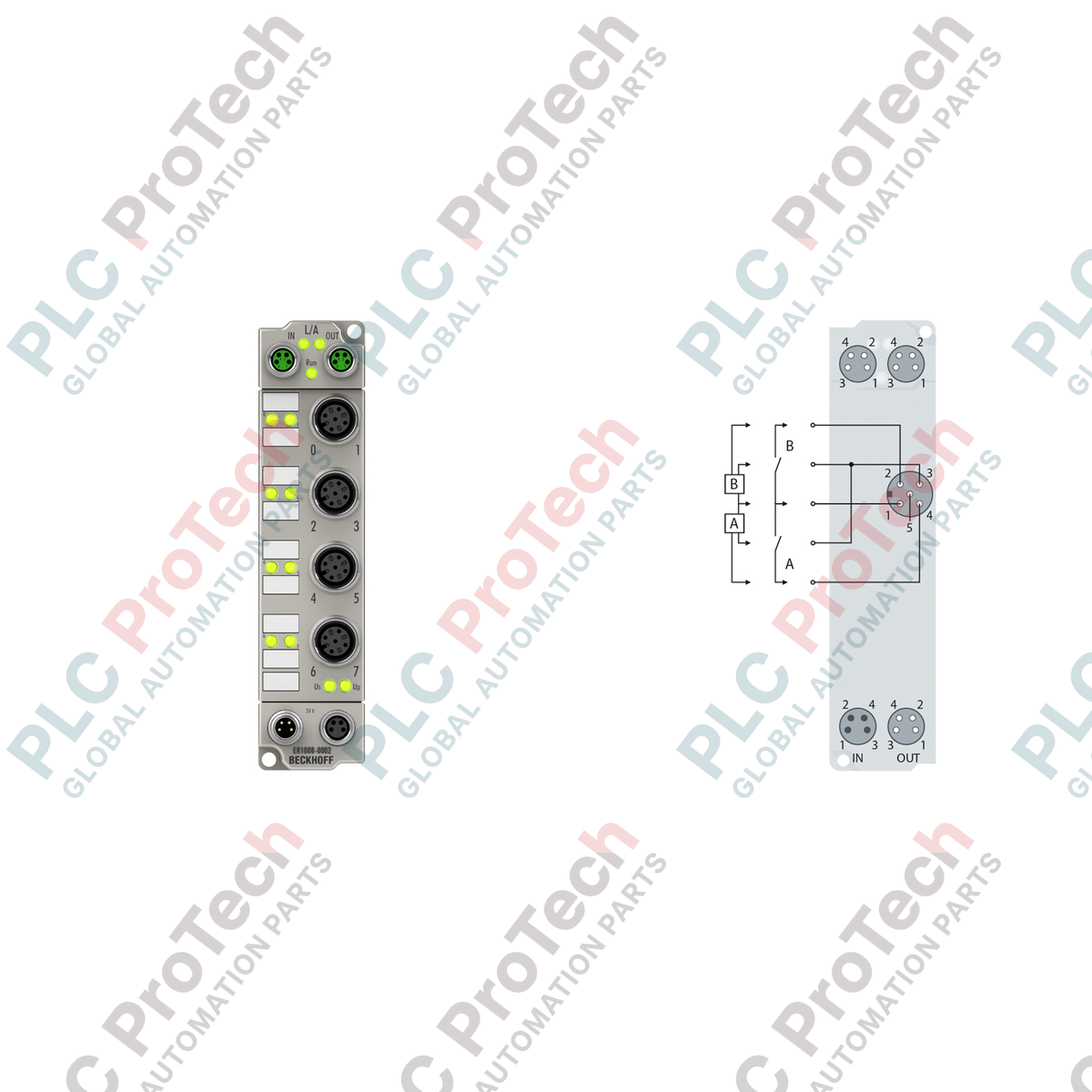

BECKHOFF ER1008-0002 je robustní EtherCAT Box pro úroveň provozu, určený k přímému snímání digitálních signálů v náročných průmyslových prostředích. Jako klíčová součást systému EtherCAT I/O s krytím IP67 tento distribuovaný modul eliminuje potřebu elektrického rozvaděče, protože umožňuje integrovat senzory přímo na stroj nebo výrobní linku.

Tento modul je vybaven osmi digitálními vstupy, které zpracovávají signály 24 V DC s pevně nastavenou vstupní filtrací 3,0 ms. Splňuje specifikace vstupů senzorů podle EN 61131-2 typu 1 a typu 3. Vstupy jsou umístěny na průmyslových připojovacích zásuvkách M12, které umožňují bezpečné a vodotěsné připojení senzorů. Napájení připojených senzorů je odebíráno přímo z řídicího napětí, které poskytuje celkový proud až 0,5 A s komplexní ochranou proti zkratu.

BECKHOFF ER1008-0002 je uložen v robustním pouzdře z tlakově litého zinku, které poskytuje vynikající mechanickou odolnost a vysokou ochranu proti prachu, vlhkosti a kapalinám. Dvoukanálová konstrukce zásuvek M12 umožňuje připojit až dva senzory k jedinému fyzickému portu, což zjednodušuje vedení kabelů a maximalizuje hustotu připojení. Komunikace přes fieldbus a distribuce napájení probíhají prostřednictvím standardních konektorů M8, které podporují řetězové zapojení pro efektivní topologii systému.

Vlastnosti

• Osm digitálních vstupních kanálů určených pro polní senzory 24 V DC.
• Robustní pouzdro z tlakově litého zinku s krytím IP65, IP66 a IP67.
• Čtyři pětikolíkové vstupní zásuvky M12 s kódováním A, podporující dva vstupní kanály na konektor.
• Zkratově odolné napájení senzorů až do celkového proudu 0,5 A, odvozené od řídicího napětí.
• Vysokorychlostní rozhraní sběrnice EtherCAT využívající šroubovací stíněné konektory M8.
• Úplné elektrické oddělení řídicího napětí od sítě fieldbus.
• Splňuje charakteristiky vstupů podle EN 61131-2 typu 1/3 s typickou dobou filtrace 3,0 ms.

Použití

• Přímé snímání signálů ze senzorů instalovaných na strojích v automobilových montážních a robotických pracovištích.
• Decentralizované zpracování digitálních signálů v systémech pro manipulaci s materiálem, třídění a dopravníkových systémech.
• Průmyslová zpracovatelská prostředí s vysokou vlhkostí nebo prašností, která vyžadují I/O kompatibilní s omýváním a krytím IP67.
• Balicí, potravinářské a montážní stroje s vysoce distribuovanými fyzickými senzory.

Technické specifikace

Obecné

Elektrické údaje

Průmyslová sběrnice a komunikace

Mechanické a environmentální vlastnosti

Připojení / rozhraní

Pokyny k instalaci

1. Před instalací ověřte, že fyzická jednotka BECKHOFF ER1008-0002 i její obal nejsou poškozené.
2. Před montáží nebo připojováním kabelů se ujistěte, že všechny zdroje napájení zajišťující přívodní vedení jsou zcela bez napětí.
3. Připevněte modul na rovný povrch odolný proti vibracím pomocí dvou šroubů M3 skrz upevňovací otvory o průměru 3,5 mm.
4. Připojte vstupní a výstupní kabely EtherCAT k zásuvkám průmyslové sběrnice M8. Ručně utáhněte šroubovací kroužky, aby bylo zajištěno těsnění se stupněm krytí IP67.
5. Připojte digitální senzory do vstupních zásuvek M12. Ověřte, že konektory s kódováním A odpovídají vodicímu výřezu zásuvky, aby nedošlo k poškození kolíků.
6. Připojte řídicí napětí 24 V DC ke kolíkovému konektoru M8 pro přívod napájení. Ujistěte se, že polarita odpovídá požadavkům systému.
7. Při řetězení napájení připojte samičí konektor M8 pro navazující napájení k následujícímu modulu. Na nepoužívané zásuvky nasaďte ochranné krytky, aby zůstal zachován stupeň krytí IP65/66/67.
8. Zapněte systém a nakonfigurujte uzel v nástroji TwinCAT System Manager.

Doporučení pro výměnu

Při výměně vadné jednotky před jejím demontováním zdokumentujte fyzické umístění zařízení, ID konfigurace a kabelová připojení. Ujistěte se, že je systém vypnutý. Po výměně za identickou jednotku BECKHOFF ER1008-0002 hlavní stanice EtherCAT obvykle modul automaticky znovu inicializuje pomocí uložené síťové konfigurace. Ujistěte se, že všechny nepoužívané porty M12 a M8 jsou utěsněny vhodnými průmyslovými krytkami, aby se zabránilo vniknutí vlhkosti nebo nečistot.
