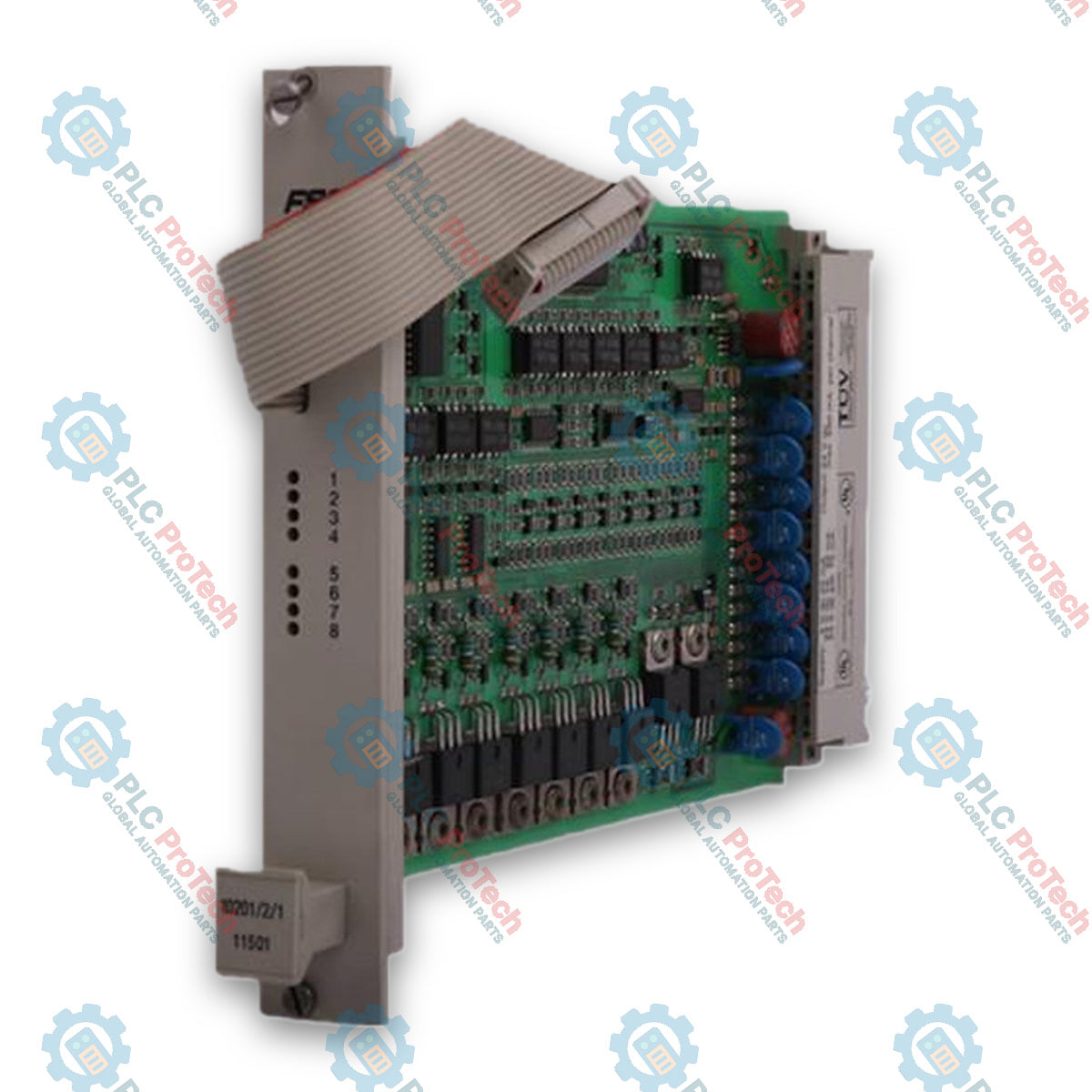

Honeywell 10208/2/1 Výstupní modul bezpečnostního řídicího relé

Popis

Honeywell 10208/2/1 je zásuvný modul s funkcí plug-and-play reléových výstupů určený pro diskrétní spínání, meziřídicí ovládání a izolaci signálu v architektuře systému Honeywell Fail Safe Control (FSC). Jako vyhrazená součást I/O propojuje interní logiku řídicí jednotky s akčními členy na úrovni provozu, meziřídicími relé, elektromagnetickými ventily nebo poplachovými obvody vyžadujícími spínání bezpotenciálovými kontakty.

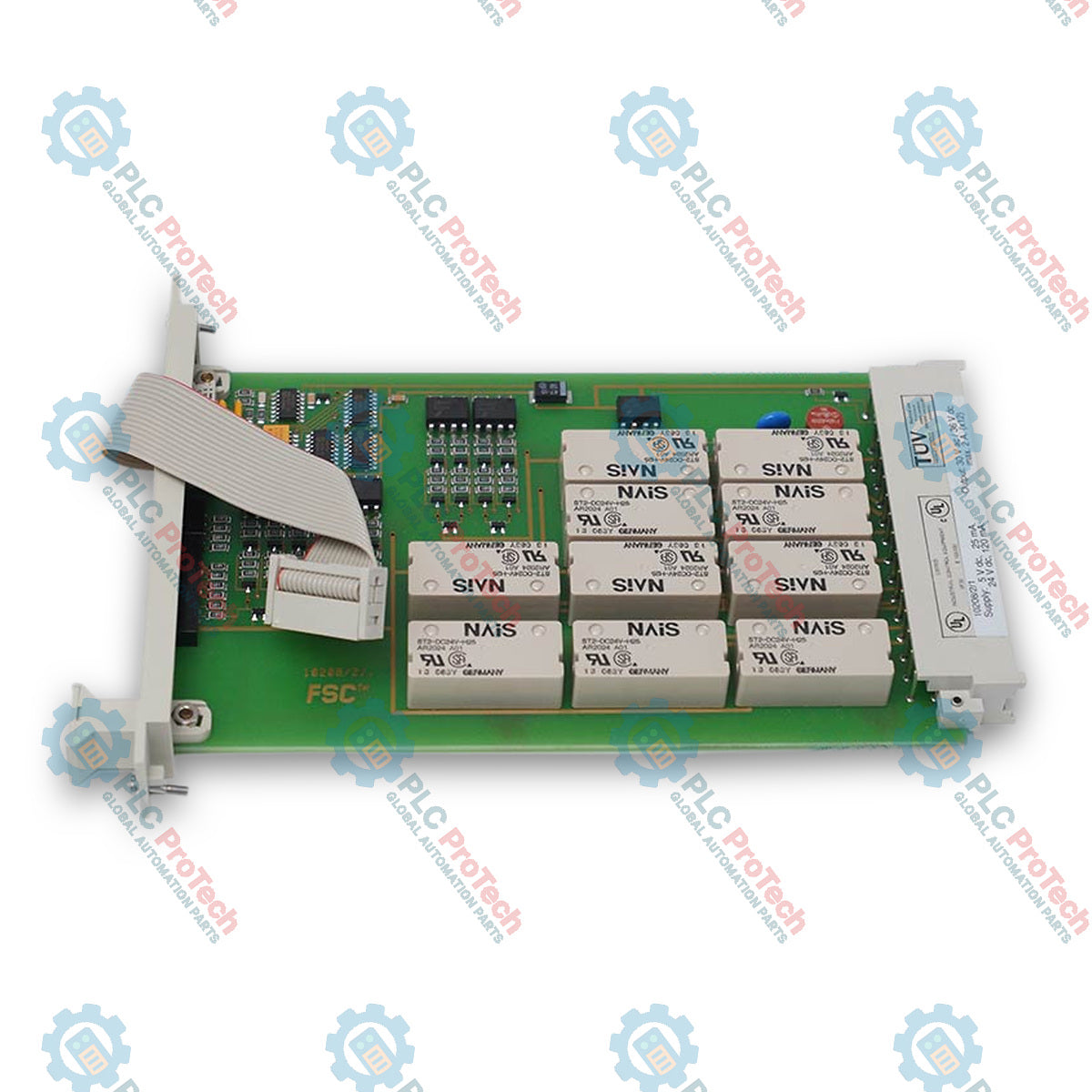

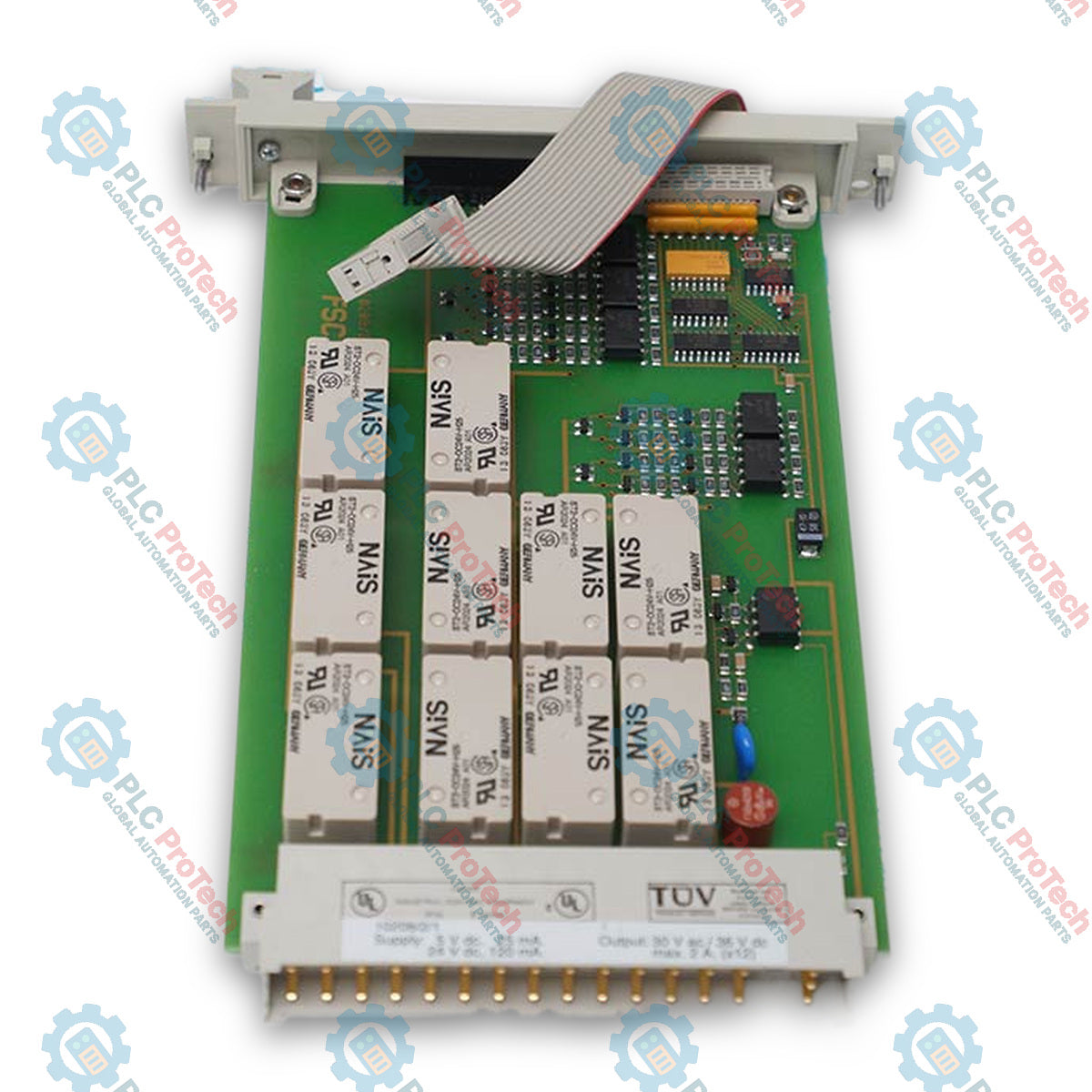

Modul obsahuje 10 výstupních kanálů využívajících fyzické kontakty relé. Jednotka je vyrobena ve standardním formátu Eurocard s požadavky na prostor 4 TE, 3 HE (4 HP, 3U) a připojuje se přímo ke kompatibilním I/O základním deskám FSC prostřednictvím zadního konektoru na hraně karty. V souladu s architekturou plug-and-play řady 10xxx/2/x je Honeywell 10208/2/1 vybaven továrně definovaným mechanickým kódováním (otvory A9 a C17), které zabraňuje nesprávnému zasunutí modulu a chrání integritu systémového zapojení.

Funkce

• 10 izolovaných výstupních kanálů: Poskytuje 10 nezávislých výstupů s kontakty relé pro diskrétní spínání a aplikace meziřídicího ovládání.
• Architektura plug-and-play: Patří do řady hardwarových verzí 10xxx/2/x a umožňuje kódované zasunutí do systémových základních desek bez pevných I/O smyček mezi stojanem a konektorem.
• Mechanické kódování: Továrně přiřazené kódovací otvory v pozicích A9 a C17 odpovídají příslušným kolíkům stojanu (A9, C17) a zabraňují náhodnému vložení nesprávného typu modulu.
• Kompaktní formát Eurocard: Vyžaduje vodorovný roztečný modul 4 TE (4 HP) a svislou výšku 3 HE (3U) ve standardních 19palcových I/O stojanech FSC.
• Spolehlivé spínání kontaktů: Ideální pro meziřídicí zátěže, signalizaci poplachovou sirénou nebo kontrolkou a galvanické oddělení systémové logiky od externích řídicích obvodů.

Aplikace

• Ovládání meziřídicích relé pro elektromagnetické ventily, spouštěče motorů a stykače.
• Izolace provozních signálů a spínání bezpotenciálovými kontakty.
• Obvody pro ovládání signalizačních panelů, poplachových sirén a stavových kontrolek.
• Pomocné spínání nouzového odstavení (ESD) a rozhraní pro procesní blokování.

Technické specifikace

Pokyny k instalaci

1. Kontrola před instalací: Vizuálně zkontrolujte modul, zda není fyzicky poškozen. Ujistěte se, že kódovací otvory SOURIAU 5159 v pozicích A9 a C17 jsou čisté a nepoškozené.
2. Kontrola stojanu: Ověřte, že příslušná pozice na I/O základní desce (například 10314/1/1 nebo 10315/1/1) je osazena odpovídajícími mechanickými vodicími kolíky v pozicích A9 a C17. Pokud při zasouvání narazíte na odpor, modul nikdy nezasouvejte násilím, protože to signalizuje nesoulad kódování.
3. Vypnutí napájení a opatření proti elektrostatickému výboji: Před zasunutím nebo vyjmutím modulů dodržujte postupy bezpečné manipulace s ohledem na elektrostatický výboj (ESD). Zajistěte, aby podmínky napájení stojanu odpovídaly postupům údržby systému.
4. Zasunutí: Pečlivě zarovnejte vodítka hrany karty s horními a dolními lištami pozice 3U stojanu. Zasuňte modul pevně dovnitř, dokud zadní konektor zcela nedosedne do zásuvky základní desky. Zajistěte horní a dolní upevňovací šrouby, aby bylo zajištěno správné uzemnění a mechanické upevnění proti vibracím.
5. Připojení provozního vedení: Před zapnutím obvodů zátěže zajistěte, aby propojovací kabely a sestavy pro připojení provozního vedení (FTA) nebo svorkovnice odpovídající výstupním kanálům relé byly zapojeny podle projektových schémat.
