Popis

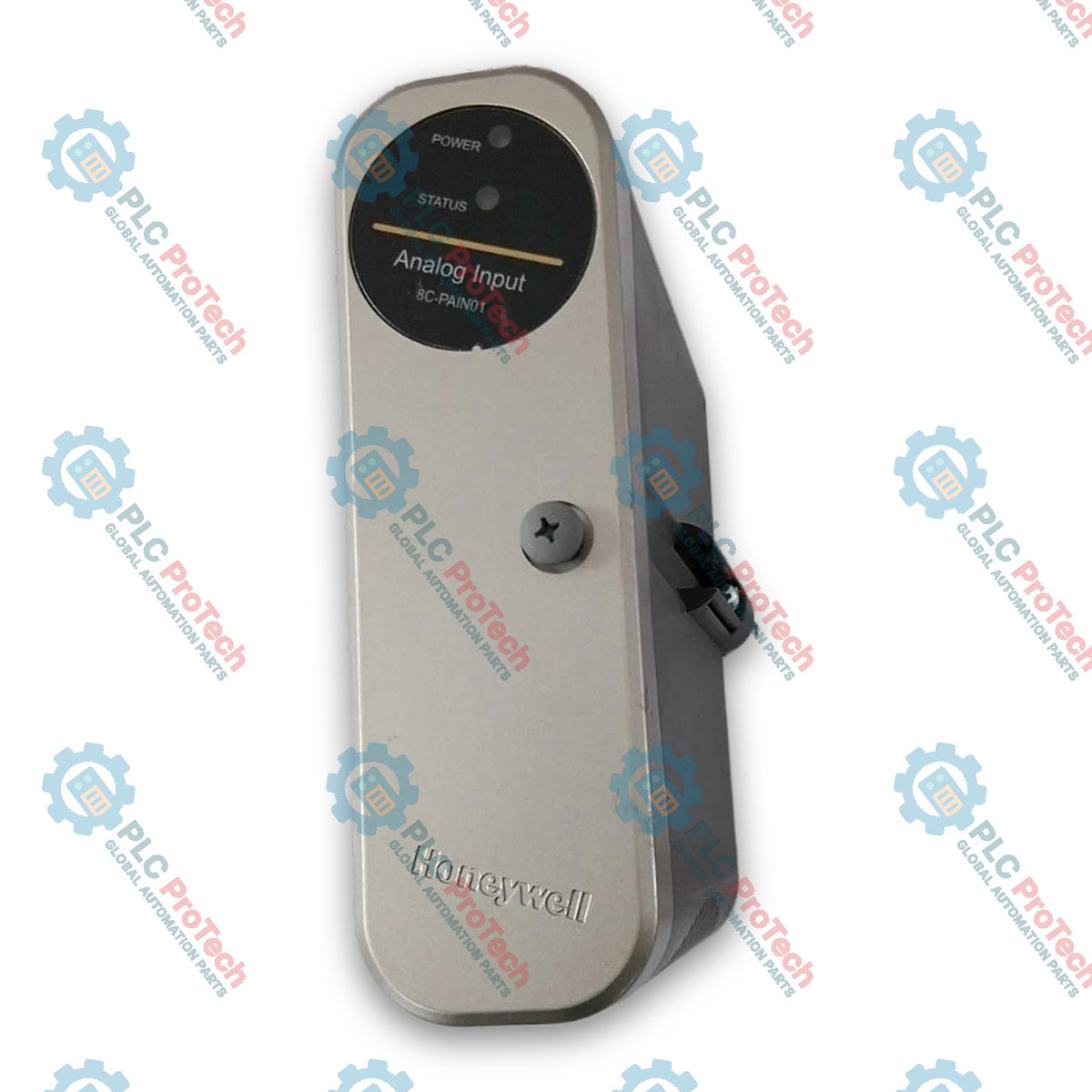

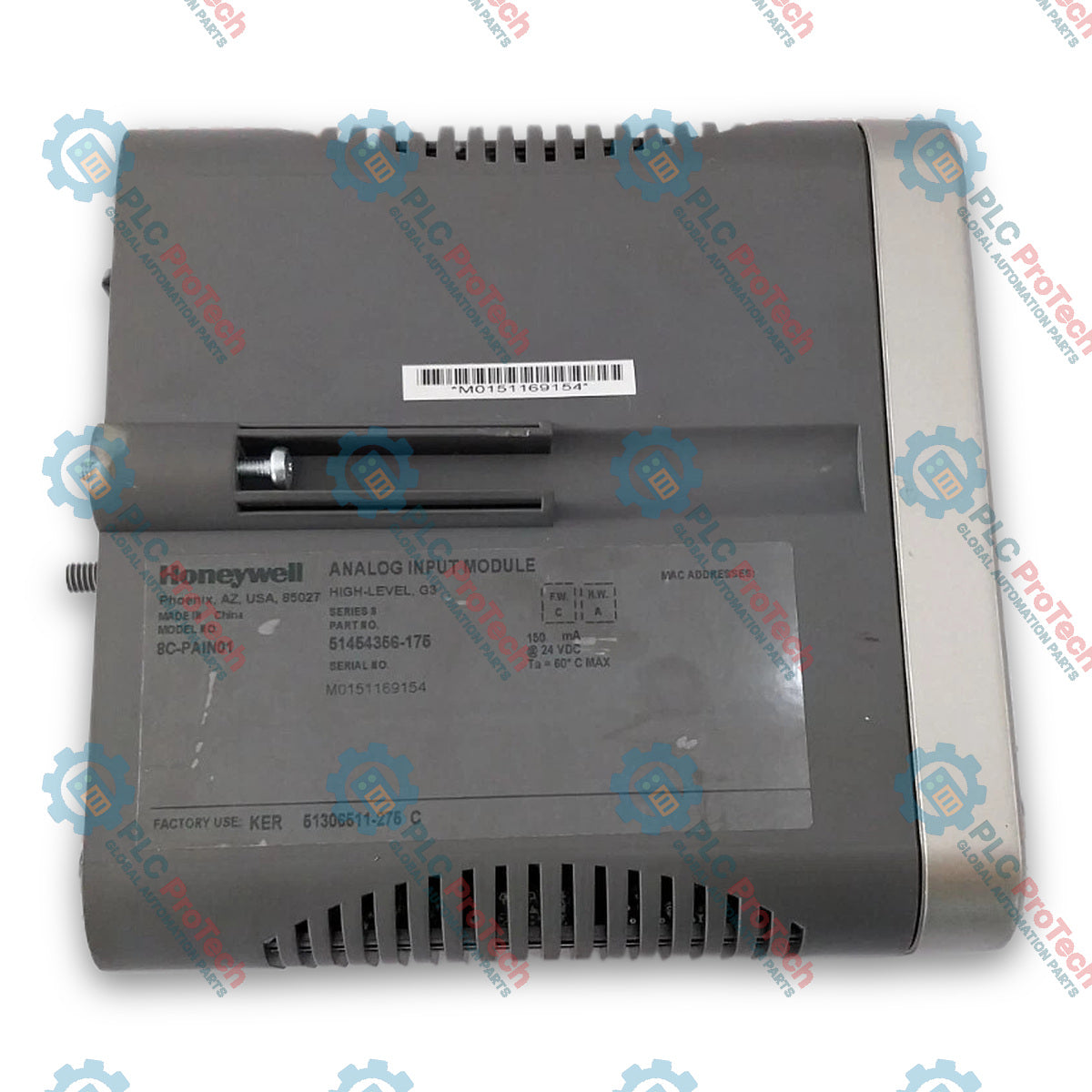

Honeywell 8C-PAIN01 (číslo dílu 51454356-175) je konformně potažený 16kanálový modul analogových vstupů vysoké úrovně (IOM), navržený pro analogové zpracování signálů s vysokou hustotou v rámci systému Honeywell Experion Process Knowledge System (PKS) a architektury I/O PlantCruise by Experion řady 8. Modul, řízený jednotkou C300, se připojuje přímo k stejnosměrným proudovým signálům 4–20 mA z dvouvodičových provozních převodníků nebo procesních přístrojů s vlastním napájením.

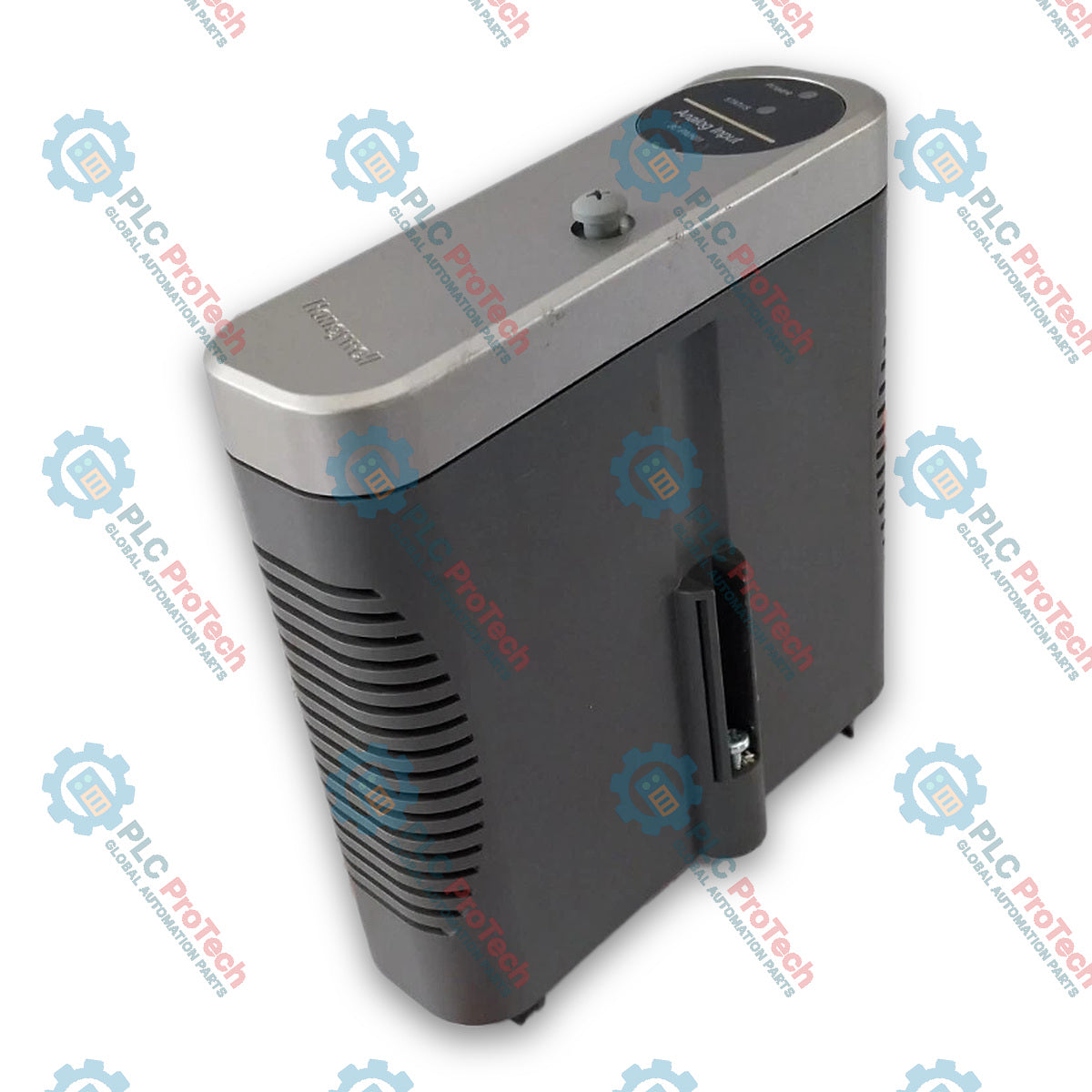

Z konstrukčního hlediska se Honeywell 8C-PAIN01 montuje přímo na ukončovací sestavu vstupů/výstupů řady 8 (IOTA) pomocí fyzických konektorů pro zaslepené spojení, čímž zcela odpadá potřeba samostatného elektronického šasi nebo externích svorkovnicových rozváděčů. Jeho konstrukce se vyznačuje charakteristickým nakloněným uspořádáním krytu řady 8, které optimalizuje odvod tepla a umožňuje vysokou hustotu osazení rozváděče bez omezení dostupnosti systému.

Vnitřní obvody Honeywell 8C-PAIN01, navržené s konformním povlakem (označeným předponou 8C), jsou chráněny před atmosférickou vlhkostí, vodivým prachem, chemickými nečistotami ve vzduchu a extrémními teplotami. Modul obsahuje integrovanou, individuálně chráněnou distribuci napájení s omezením proudu pro přímé napájení převodníků v provozu z jednotky IOTA. Toto vestavěné přizpůsobení signálu poskytuje nejiskřivé napájení v provozu třídy 1, divize 2 bez nutnosti externích napájecích zdrojů pro provozní zařízení nebo pojistek v provozních obvodech dodávaných uživatelem.

Vlastnosti

• 16 nesymetrických vstupních kanálů: Přijímá standardní analogové signály 4–20 mA přes snímací rezistor 200 ohmů.
• 16bitové rozlišení A/D: Převod analogového signálu na digitální s vysokým rozlišením zajišťuje přesné vzorkování vstupů pro proměnné řízení procesu.
• Rychlé provádění smyčky: Nabízí frekvenci skenování vstupů 50 ms na všech kanálech pro rychlou aktualizaci procesních veličin v řídicí jednotce C300.
• Konformně potažená sestava: Poskytuje fyzickou ochranu desky plošných spojů před agresivními nečistotami z prostředí, vlhkostí a působením chemikálií.
• Nejiskřivé napájení převodníků: Integrované napájení převodníků s omezením proudu podporuje nebezpečná místa třídy 1, divize 2 bez externího svorkování nebo pojistek.
• Redundantní a neredundantní konfigurace: Modul se připojuje k 6palcové neredundantní IOTA (8C-TAIX51) nebo 12palcové redundantní IOTA (8C-TAIX61), kde jsou dva IOM umístěny na jediné sestavě bez externí kabeláže pro přepínání.
• Integrované řízení tepla: Šikmá vertikální konstrukce modulu podporuje cirkulaci vzduchu ve skříni a odvod tepla při instalacích s vysokou hustotou.

Použití

• Monitorování procesních veličin: Nepřetržité měření proudových smyček z převodníků tlaku, průtoku, hladiny a teploty v kontinuálních nebo dávkových procesech.
• Vstupy regulačních smyček DCS: Přímá zpětná vazba procesní veličiny (PV) do regulátoru C300 pro regulační strategie PID.
• Rozhraní pro provozní zařízení v nebezpečných prostorech: Napájení a snímání proudových smyček 4–20 mA v provozních prostředích třídy 1, divize 2 pomocí nejiskřivé topologie obvodů.

Technické specifikace

Pokyny k instalaci

1. Ověření okolních podmínek: Ověřte, že prostředí instalace odpovídá specifikacím modulu. Ačkoli je modul Honeywell 8C-PAIN01 opatřen konformním povlakem, teplota v rozvaděči by měla zůstat v rozmezí 0 až 60 degC.
2. Instalace IOTA: Namontujte kompatibilní sestavu IOTA (8C-TAIX51 pro jednoduchou, 8C-TAIX61 pro redundantní konfiguraci) do montážního kanálu rozvaděče. Pevně upevněte průchodkové napájecí připojení 24 VDC k nosiči zadní sběrnice.
3. Ukončení provozního zapojení: Připojte vodiče provozních přístrojů ke dvouúrovňovým odnímatelným šroubovým svorkám na jednotce IOTA. Zajistěte správnou polaritu signálu pro dvouvodičové napájené nebo samonapájené smyčky (svorky umožňují připojení lankových vodičů až do 12 AWG / 2.5 mm2).

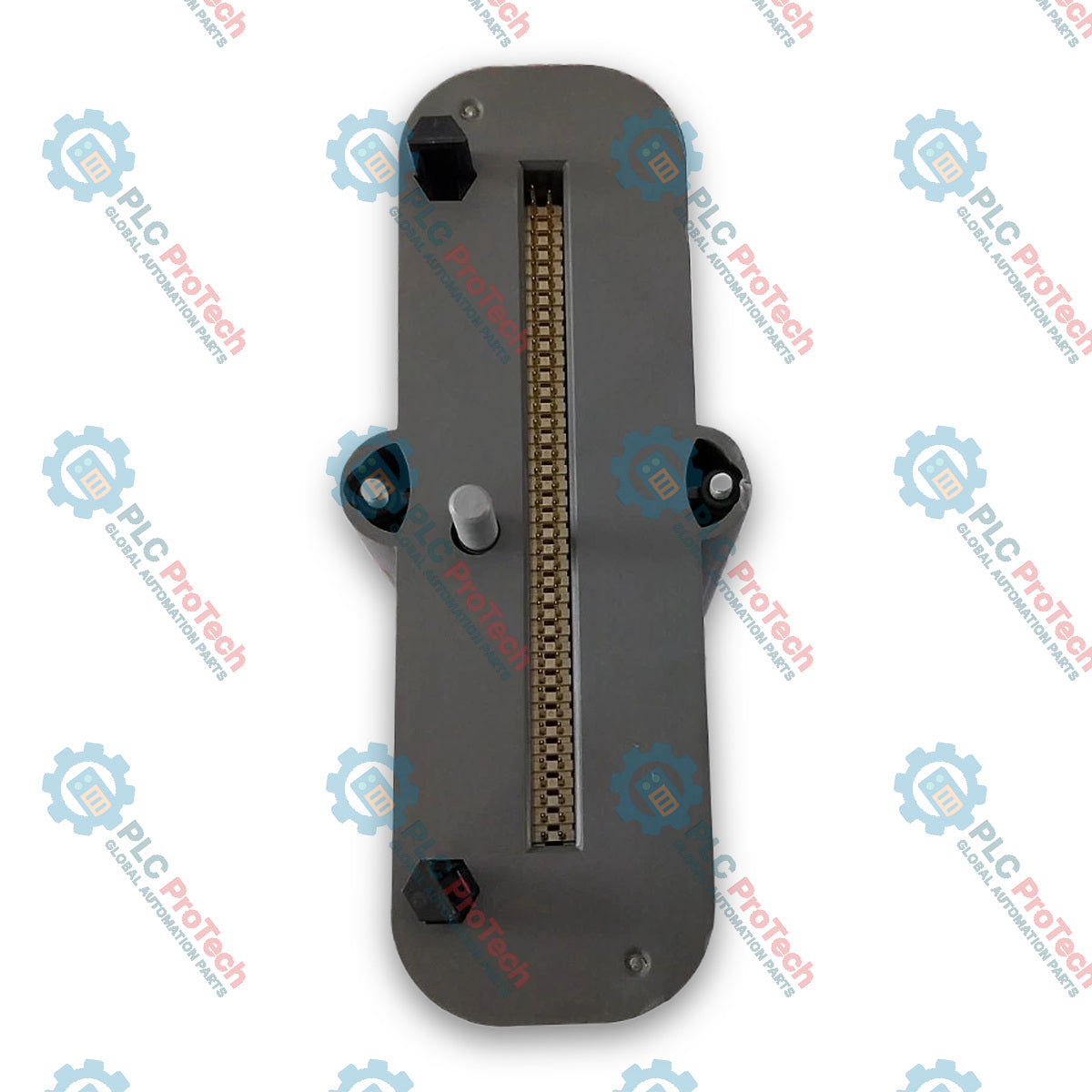

4. Vložení modulu: Zarovnejte kolíky zadního konektoru modulu 8C-PAIN01 s vyhrazeným slotem IOM v jednotce IOTA. Pevně zatlačte, dokud mechanické západky zcela nezapadnou.
5. Nastavení redundantní sestavy: Při konfiguraci redundantních analogových vstupů v jednotce 8C-TAIX61 IOTA vložte dva identické moduly 8C-PAIN01 do primární a sekundární pozice. Řízení redundance zajišťuje přímo hardwarová zadní sběrnice IOTA bez externích propojovacích kabelů.

Doporučení ke konfiguraci

1. Přiřazení systému: V konfiguračním stromu hostitelského řadiče C300 v inženýrském prostředí přiřaďte modul 8C-PAIN01 určenému kanálu I/O Link.
2. Parametrizace kanálů: Pro každý ze 16 analogových kanálů definujte rozsah vstupního signálu, meze škálování PV, filtrační konstantu a zpracování poruchových stavů.
3. Kontrola napájecí bilance: Ověřte celkový odběr proudu z dvouvodičových provozních smyček, aby napájecí sběrnice IOTA 24 VDC zůstala při běžném odběru provozních přístrojů s dostatečnou provozní rezervou.
4. Uvedení do provozu a diagnostické ověření: Před převedením smyček do automatického řízení zkontrolujte indikátor stavu Series 8 na čelním panelu modulu, potvrďte zelený indikátor provozního stavu a ověřte jednotlivé procesní hodnoty na inženýrské stanici.
