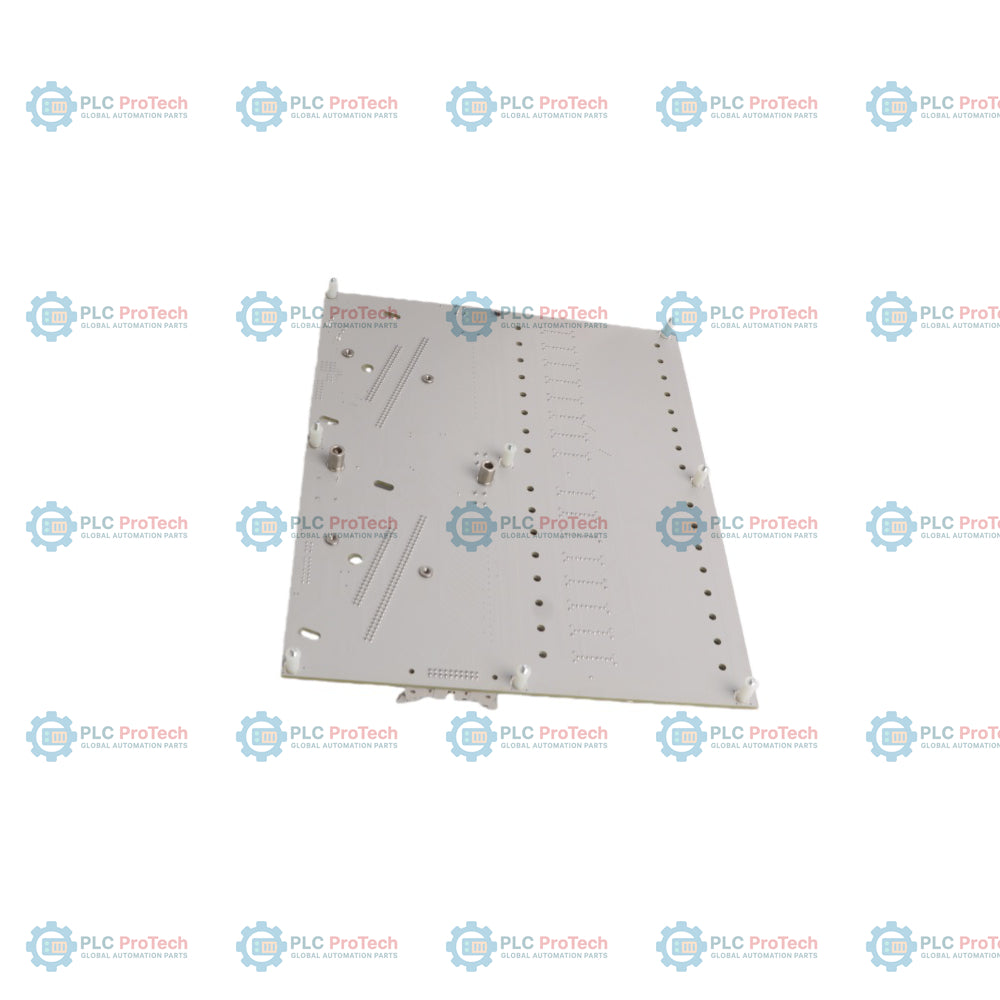

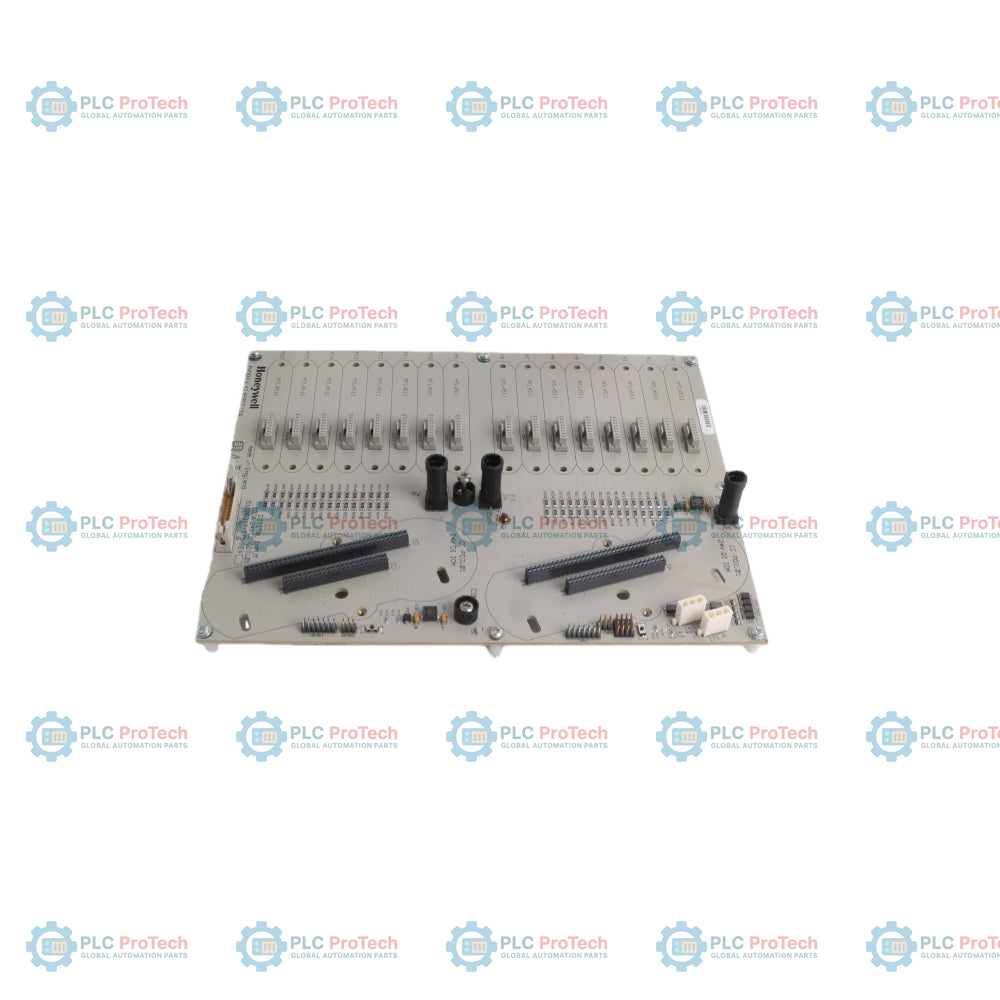

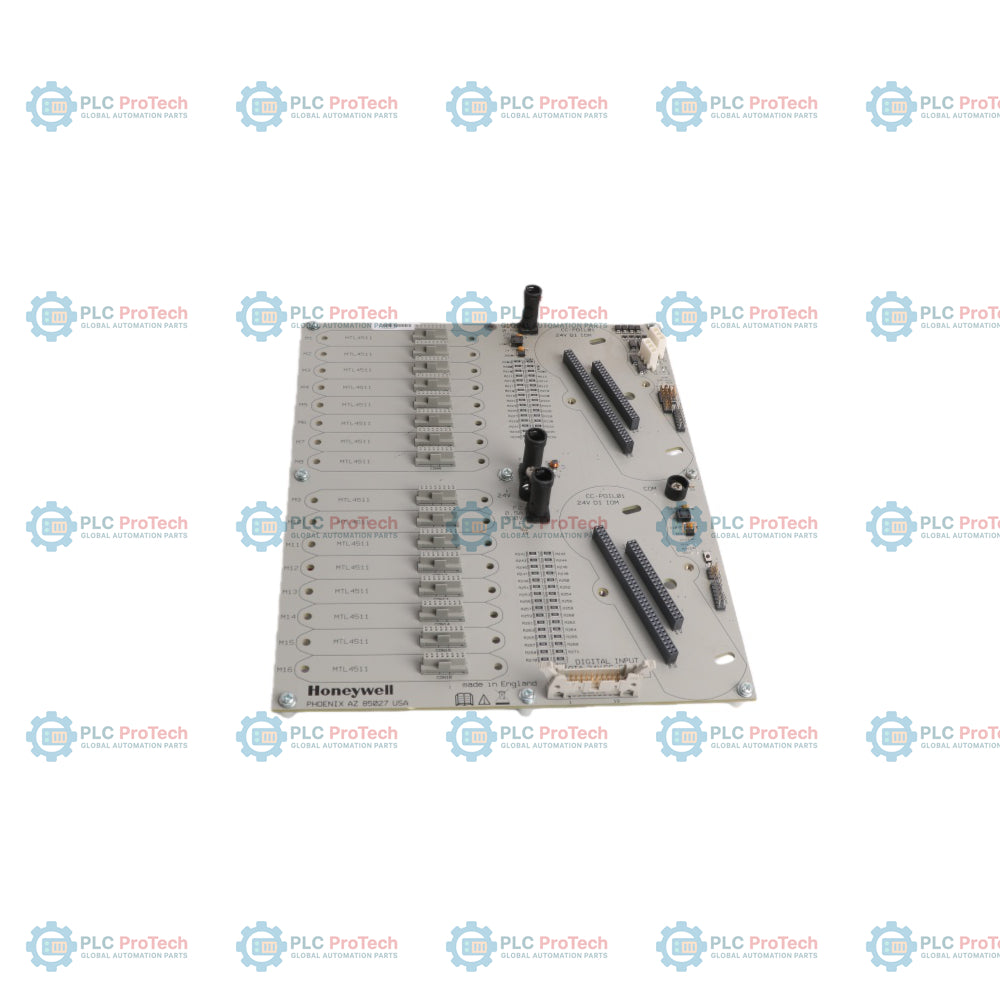

Honeywell CC-GAIX11 Analogový vstup GI/IS Redundantní IOTA

Popis

Honeywell CC-GAIX11 je redundantní analogový vstup GI/IS IOTA (Galvanic Isolation / Intrinsically Safe Input Output Termination Assembly, sestava zakončení vstupů a výstupů s galvanickým oddělením / jiskrovou bezpečností) navržená pro vysoce dostupné řízení procesů v architektuře Honeywell Experion PKS Series C I/O. Poskytuje fyzické a elektrické rozhraní potřebné pro připojení signálů provozních snímačů a jejich bezpečné vedení do párovaných analogových vstupních modulů řady C, jako jsou CC-PAIH01, CC-PAIH02, CC-PAIX01 nebo CC-PAIX02.

Zařízení CC-GAIX11 je určeno pro kritické průmyslové provozy a obsahuje redundantní pozice pro montáž IOM přímo na desce. Tato konfigurace umožňuje dvěma kompatibilním analogovým vstupním modulům řady C pracovat v paralelním redundantním uspořádání bez potřeby externího přepínacího hardwaru nebo dodatečné křížové kabeláže. Sestava poskytuje integrovanou úpravu signálu a rozvod napájení do provozu, což zajišťuje spolehlivý sběr dat z převodníků 4-20mA a napěťových převodníků i v náročných zpracovatelských provozech.

Funkce

• Redundantní architektura: Podporuje dva zásuvné I/O moduly řady C na jediné sestavě a zajišťuje bezproblémovou toleranci hardwarových poruch.
• Podpora galvanického oddělení / jiskrové bezpečnosti (GI/IS): Je speciálně navrženo pro propojení s galvanicky oddělenými provozními obvody v provozech s kritickými bezpečnostními požadavky.
• Kompaktní 12palcové provedení: Standardizovaný 12palcový (304 mm) půdorys IOTA maximalizuje hustotu osazení skříně a zároveň poskytuje plný přístup ke svorkám.
• Napájení přímo ze sběrnice: Přijímá primární provozní napájení 24 VDC přímo ze sběrnice montážního nosiče, čímž eliminuje potřebu další kabeláže pro rozvod napájení.
• Integrované směrování signálu: Kombinuje úpravu procesního signálu a redundantní připojení síťové sběrnice (I/O LINK) na jediné desce.
• Odpojitelné šroubové svorky: Obsahuje dvouúrovňové svorky pro zapojení v provozu, které usnadňují instalaci, údržbu a testování provozních smyček.

Aplikace

• Rozhraní provozní části v nebezpečných prostorech: Integruje procesní převodníky instalované v náročných procesních zónách do platformy řadiče Experion C300.
• Redundantní analogový sběr dat: Zajišťuje nepřerušované monitorování kritických procesních veličin, jako jsou průtok, tlak, hladina a teplota.
• Optimalizace skříně DCS: Zmenšuje celkové rozměry skříně integrací provozních zakončení, distribuce napájení a redundance na jediné desce.

Technické specifikace

Připojení / rozhraní

Pokyny k instalaci

1. Kontrola před instalací: Ověřte, že sestava CC-GAIX11 není poškozená a že jsou montážní sloty nosiče čisté a bez nečistot.
2. Montáž: Bezpečně namontujte jednotku IOTA na základnu skříně řady C nebo nosnou lištu a zajistěte správné připojení k napájecí sběrnici 24 VDC.
3. Zapojení vodičů: Připojte vodiče v rozvaděči k odpojitelným dvouúrovňovým svorkovnicím pomocí lankových vodičů až do průřezu 12 AWG (2.5 mm²). Zajistěte správné vedení stínění a společných signálových vodičů podle pokynů závodu pro uzemnění.
4. Vložení modulů: Pečlivě zarovnejte a zasuňte určené analogové vstupní moduly (např. CC-PAIH02 nebo CC-PAIX02) do primární a redundantní pozice IOM na jednotce IOTA, dokud zcela nedosednou a nezajistí se.
5. Ověření napájení: Před uvedením regulačních smyček do provozu ověřte správné napájecí napětí 24 VDC na nosné sběrnici.
