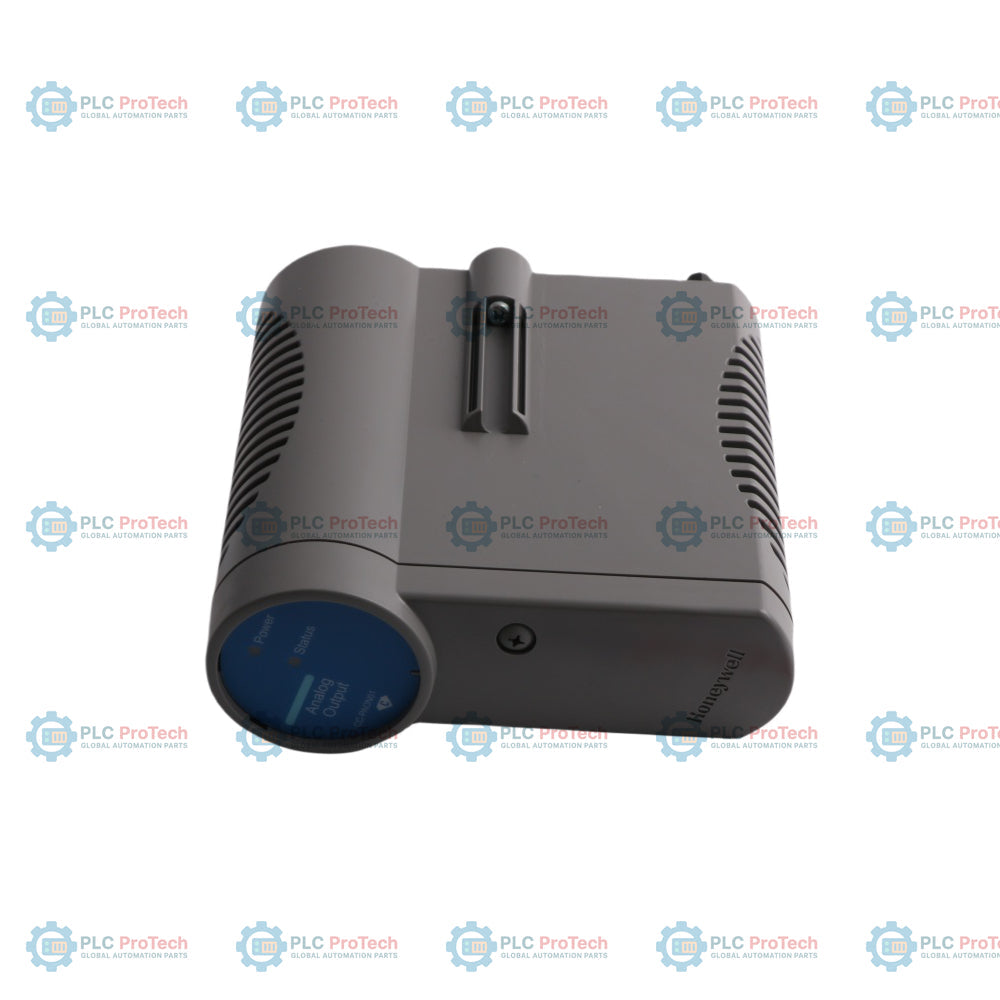

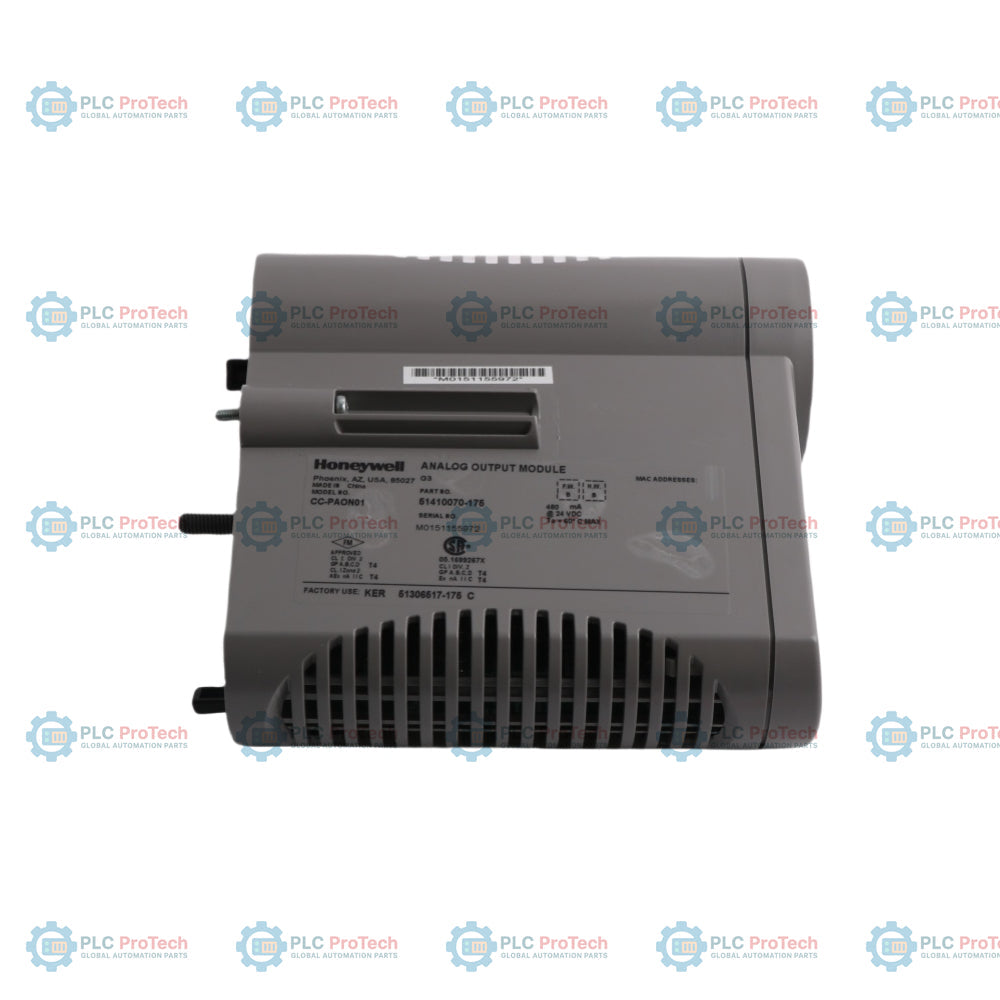

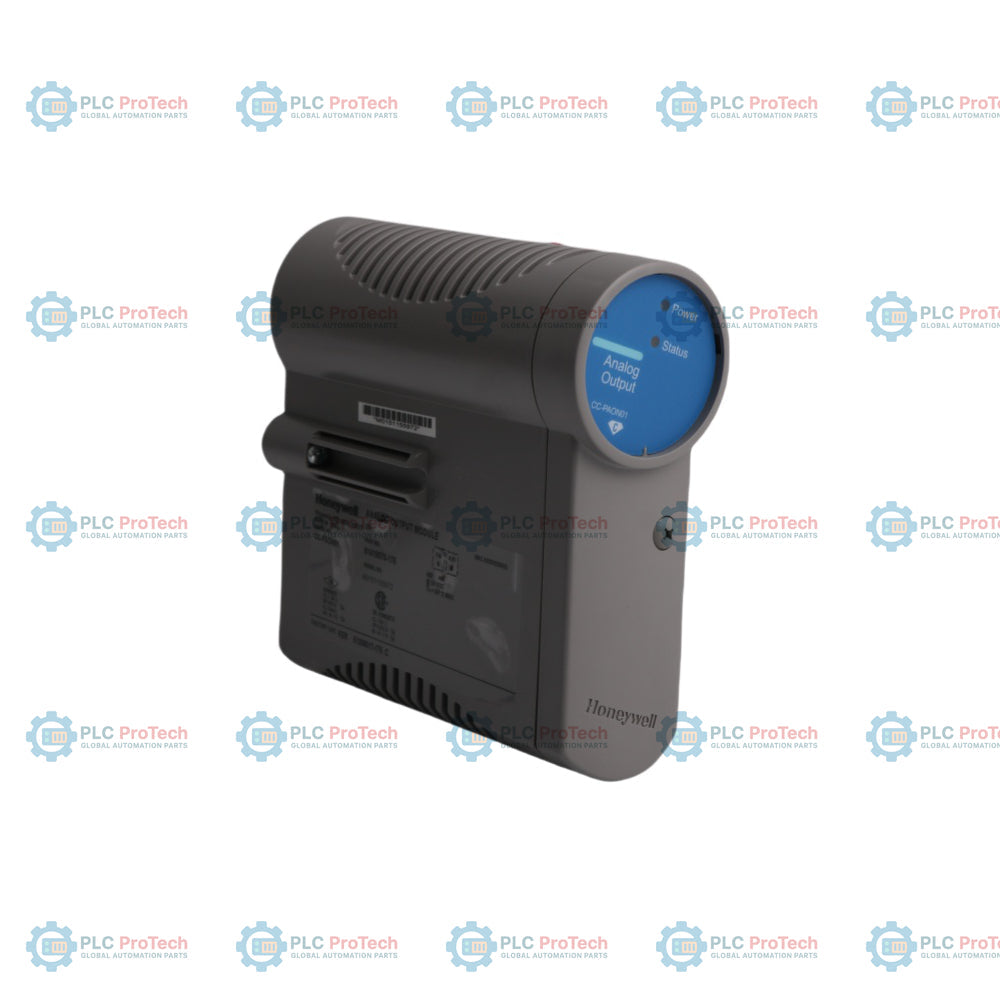

Honeywell CC-PAON01 51410070-175 analogový výstupní modul Experion PKS řady C bez HART

Popis

Honeywell CC-PAON01 (číslo dílu 51410070-175) je 16kanálový analogový výstupní modul bez HART navržený pro aplikace automatizace procesů v architektuře Honeywell Experion Process Knowledge System (PKS) Series C. Modul pracuje na lince I/O Series C (IOLINK), kterou řídí řadič C300, a poskytuje řídicí signály 4-20 mA polním prvkům, jako jsou regulační ventily, akční členy, polohovadla a pohony s proměnnými otáčkami.

CC-PAON01 je navržen jako aktualizovaný funkční nástupce starších hardwarových modelů CC-PAOX01 a CU-PAOX01 a využívá standardní funkční blok AO16 v nástroji Experion Control Builder. Modul se montuje přímo na vyhrazené sestavy zakončení vstupů a výstupů Series C (IOTA) a integruje se do jednoduchých nebo redundantních topologií IOLINK.

V řídicích architekturách Experion PKS podporuje CC-PAON01 neredundantní i redundantní hardwarové konfigurace 1 na 1. Po lokálních výpadcích napájení dokončí jednotlivé I/O moduly inicializaci do 10 sekund (+/- 25 %) a obnoví zpracování řídicích smyček bez nutnosti úplného restartu systému.

Funkce

• Poskytuje 16 analogových výstupních kanálů určených pro neregulované polní řídicí smyčky 4-20 mA bez HART.
• Přímo komunikuje s řadiči C300 prostřednictvím sítě Series C I/O link (IOLINK).
• Konfiguruje se a spouští v nástroji Experion Control Builder pomocí standardní struktury bloku AO16 IOM.
• Slouží jako přímá funkční náhrada starších modulů CC-PAOX01 a CU-PAOX01.
• Podporuje neredundantní (CC-TAON01) a redundantní (CC-TAON11) sestavy zakončení polních vodičů.
• Rychlá inicializace na úrovni modulu se po obnovení napájení dokončí do 10 sekund (+/- 25 %).
• Podporuje až 40 redundantních IOM na jeden IOLINK a až 80 redundantních IOM na jeden řadič C300.

Aplikace

• Regulace koncových řídicích prvků včetně regulačních ventilů 4-20 mA, převodníků I/P a polohovadel.
• Poskytování analogových referencí řídicí rychlosti pro měniče frekvence (VFD) a řídicí jednotky motorů.
• Integrace analogových výstupních polních smyček bez HART do systémů automatizace procesů Experion PKS C300.

Technické specifikace

Připojení / rozhraní

Pokyny k instalaci

1. Před instalací ověřte, že model modulu (CC-PAON01) a číslo dílu (51410070-175) odpovídají výkresům technického návrhu.
2. Před manipulací se sestavou modulu ověřte stav napájení logiky rozváděče a dodržujte postupy ochrany před elektrostatickým výbojem (ESD).
3. Vyrovnejte zadní konektor CC-PAON01 s určeným slotem na základně IOTA CC-TAON01 nebo CC-TAON11.
4. Zatlačte modul na montážní pozici IOTA, dokud zajišťovací západky nezacvaknou na místo.
5. Zkontrolujte zapojení v terénu připojené ke šroubovým svorkám IOTA a ověřte řádné zakončení vodičů a připojení stínění k zemi.

Pokyny ke konfiguraci / uvedení do provozu / výměně

1. Přiřazení bloku: V nástroji Experion Control Builder přiřaďte konfiguraci kanálů pomocí standardního funkčního bloku AO16.
2. Konfigurace propojení: Zajistěte, aby byl parametr IOLINKTYPE řadiče C300 správně nastaven pro podporu modulů I/O řady C.
3. Omezení redundance: Při nahrazování starších jednotek CC-PAOX01 jednotkami CC-PAON01 vezměte na vědomí, že smíšené redundantní dvojice (kombinace PAOX01 a PAON01) nejsou podporovány; online migrace vyžaduje dvojice se shodným hardwarem.
4. Ověření uvedení do provozu: Před přepnutím příslušné regulační smyčky do automatického režimu změřte proud smyčky přes výstupní svorky pomocí kalibrovaného měřidla.
