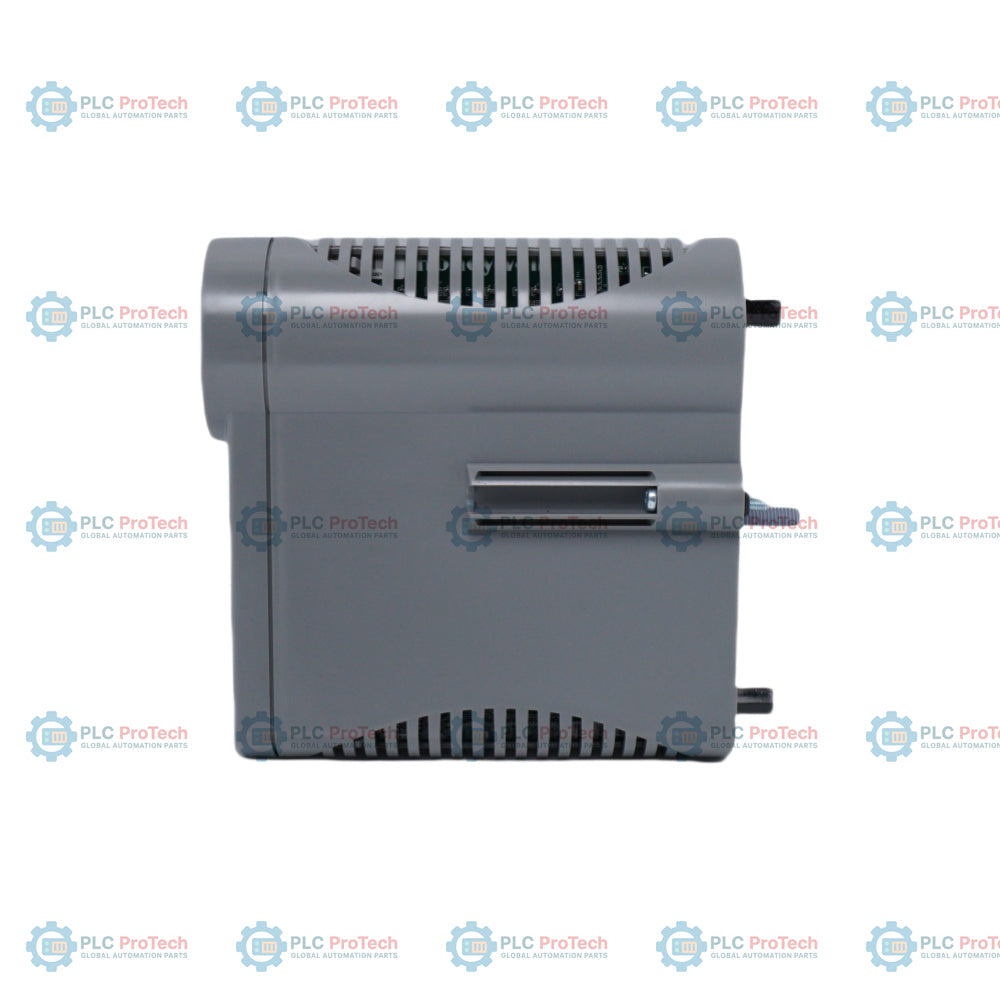

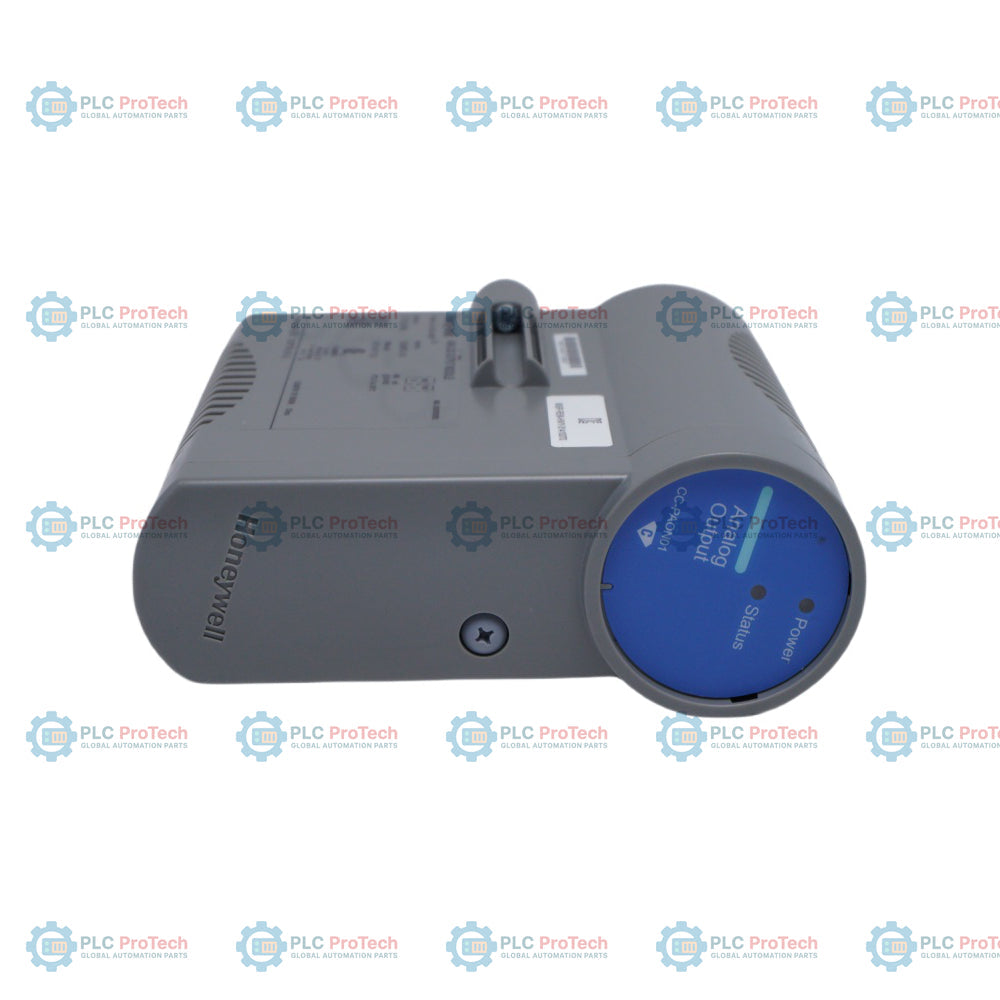

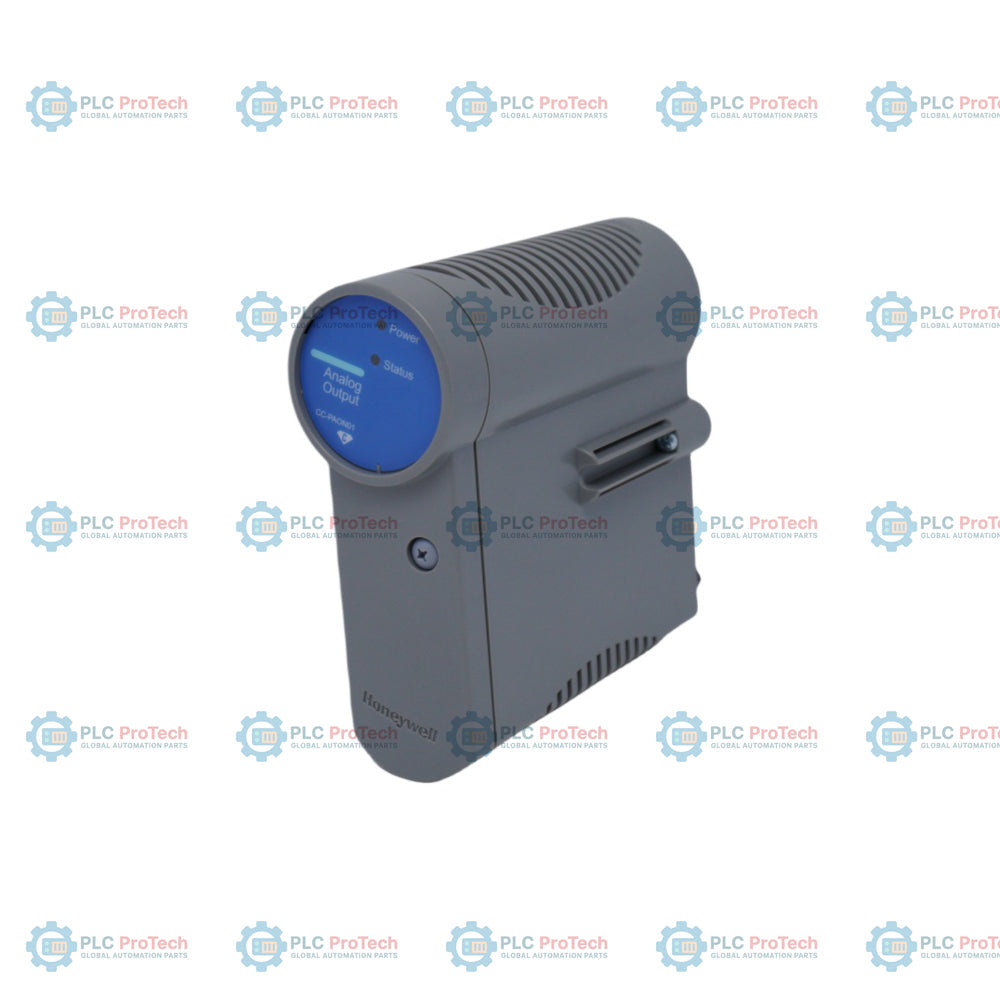

Honeywell CC-PAON01 51410070-176 modul analogových výstupů řady C bez HART

Popis

Honeywell CC-PAON01 51410070-176 je 16kanálový analogový výstupní modul (AOM) bez HART určený k provozu v architektuře I/O Series C systému Experion PKS. Modul, pracující v síti IOLINK spravované řadičem C300, přijímá digitální řídicí příkazy ze softwaru řadiče a generuje přesné analogové proudové signály 4-20mA pro řízení akčních členů v provozu, regulačních ventilů, polohovačů a pohonů s proměnnými otáčkami.

Honeywell CC-PAON01 51410070-176, navržený jako klíčová součást automatizační platformy Experion PKS, se instaluje do vyhrazeného slotu kompatibilní zakončovací sestavy vstupů a výstupů (IOTA). Používá označení bloku IOM AO. Modul má vertikální, nakloněný tvar optimalizovaný pro odvod tepla ze skříně, beznástrojovou výměnu v provozu a bezproblémovou integraci s jednoduchými nebo redundantními konfiguracemi IOTA.

Ve srovnání s dřívějšími variantami analogových výstupů, jako je CC-PAOX01, představuje Honeywell CC-PAON01 51410070-176 aktualizovaný hardwarový základ určený pro řízení smyček bez HART. V redundantních implementacích sdílejí spárované moduly řídicí zátěž a zajišťují automatické přepnutí při poruše, což zaručuje nepřetržitou tvorbu výstupů pro kritické procesní smyčky.

Funkce

• Obsahuje 16 nezávislých analogových výstupních kanálů určených pro standardní procesní řídicí smyčky 4-20mA bez HART.
• V softwaru Experion PKS Control Builder používá standardizovaný funkční blok AO IOM.
• Připojuje se přímo k řadičům Experion C300 prostřednictvím redundantních komunikačních sítí IOLINK.
• Je kompatibilní s ner redundantními (CC-TAON01) i redundantními (CC-TAON11) zakončovacími sestavami I/O Series C.
• Rychlý cyklus spuštění umožňuje inicializaci přibližně do 10 sekund po obnovení napájení na úrovni modulu.
• Podporuje montáž skříní s vysokou hustotou a vertikálním sklonem Series C pro účinnou tepelnou správu.
• Vestavěná diagnostika průběžně aktualizuje stav modulu a technický stav hardwaru v systému Experion.

Použití

• Řízení koncových regulačních prvků: Poskytuje analogové proudové signály 4-20mA regulačním ventilům, převodníkům I/P a elektronickým polohovačům ventilů.
• Signály požadovaných otáček: Odesílá spojité řídicí signály požadované hodnoty frekvenčním měničům (VFD) a centrům řízení motorů.
• Smyčky průmyslového řízení procesů: Slouží jako primární rozhraní analogového výstupu pro regulaci tlaku, průtoku, teploty a hladiny v průmyslových procesech.
• Aktualizace a rozšíření DCS: Slouží jako aktualizovaný model modulu Series C pro rozšíření nebo nahrazení starších analogových výstupních kanálů bez HART.

Technické specifikace

Připojení / rozhraní

Pokyny k instalaci

1. Ověření modelu a kompatibility: Ověřte, že číslo dílu fyzického modulu (CC-PAON01 / 51410070-176) odpovídá návrhu systému a že cílová IOTA je model CC-TAON01 (neredundantní) nebo CC-TAON11 (redundantní).
2. Napájení a bezpečnost: Zajistěte, aby distribuce napájení skříně odpovídala instalačním požadavkům Honeywell Series C. Při manipulaci s modulem mějte připojený uzemňovací pásek ESD.
3. Mechanická montáž: Zarovnejte vodicí kolíky modulu s vyhrazeným slotem na desce IOTA. Pevně zatlačte, dokud modul bezpečně nezapadne na místo.
4. Ověření zapojení: Před zapnutím napájení ověřte, že jsou vodiče polních smyček správně připojeny ke šroubovým svorkám nebo konektorům polního zapojení na desce IOTA.
5. Inicializace systému: Zapněte napájení systému. Modul dokončí interní diagnostický autotest a inicializuje se přibližně do 10 sekund.

Doporučení pro konfiguraci a výměnu

• Konfigurace softwaru: V aplikaci Experion Control Builder přiřaďte modul pomocí funkčního bloku AO IOM. Zajistěte, aby byl odpovídající blok IOLINK nakonfigurován pro komunikaci se vstupy/výstupy Series C.
• Přechod ze staršího modelu: Upozorňujeme, že CC-PAON01 je určeným aktualizovaným modelem staršího analogového výstupního modulu CC-PAOX01. Protože CC-PAON01 a CC-PAOX01 nelze kombinovat v redundantním páru, oba moduly v redundantní konfiguraci musí být aktualizovány současně.
• Výměna redundantního modulu: Při výměně jednoho modulu aktivního redundantního páru ověřte, že aktivní modul je v pořádku. Vložte náhradní modul do sekundárního slotu na IOTA CC-TAON11. Řadič automaticky synchronizuje firmware a parametry s novým modulem.
