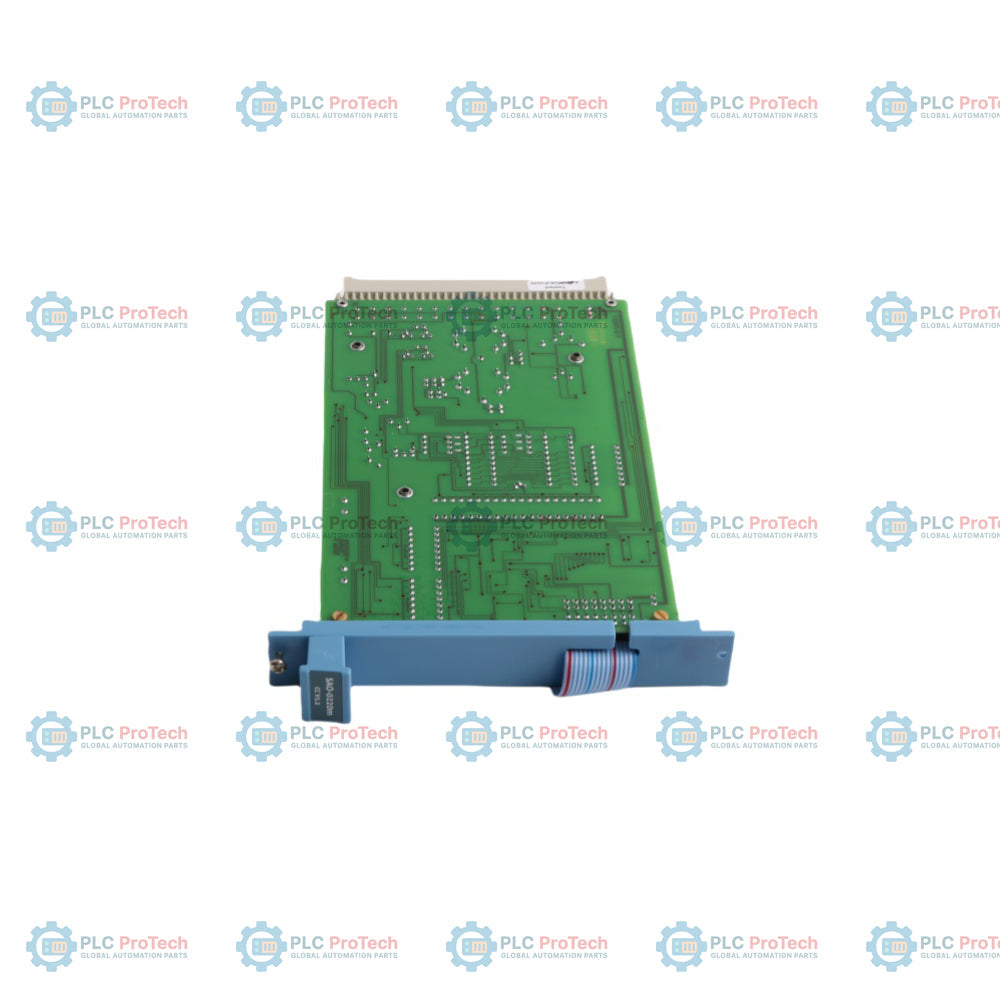

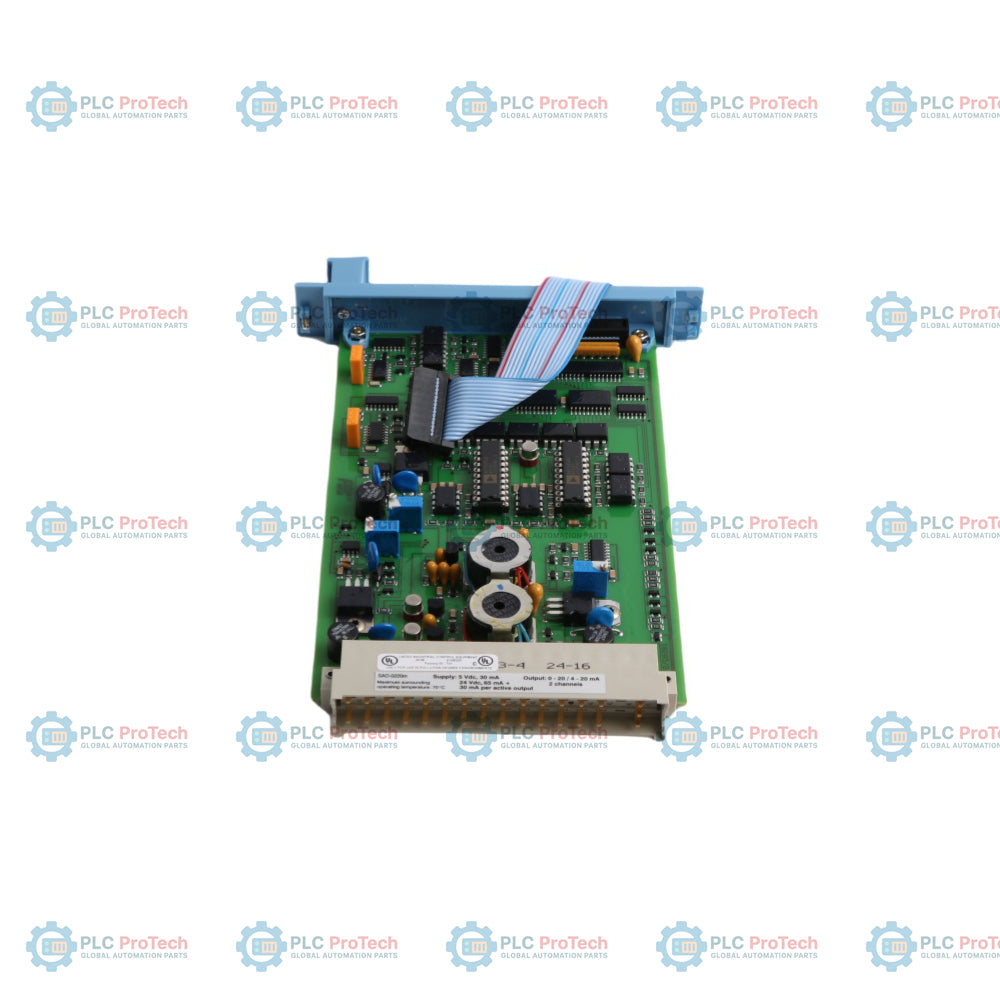

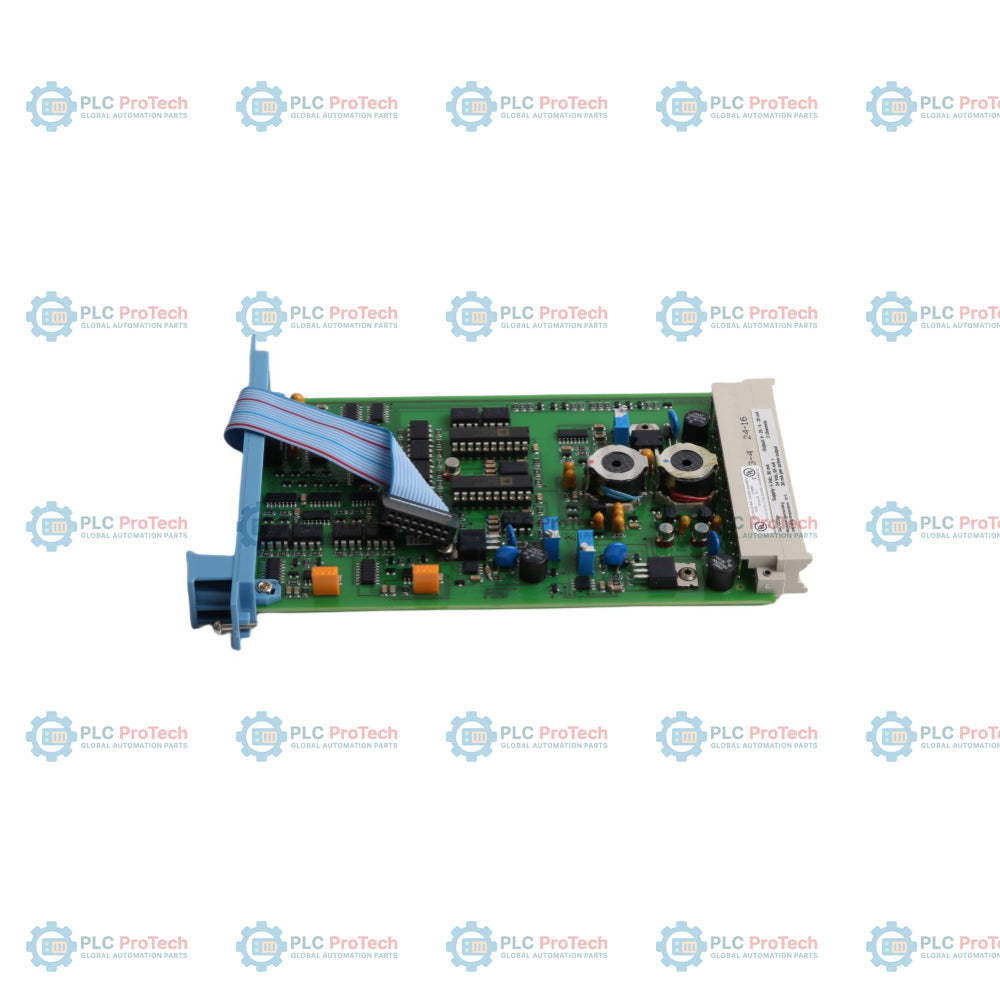

Honeywell FC-SAO-0220m CCV1.0 bezpečnostní analogový výstupní modul Safety Manager

Popis

Honeywell FC-SAO-0220m je modul bezpečného analogového výstupu se dvěma výstupními kanály 0(4)–20 mA, navržený pro bezpečnostní řídicí aplikace s vysokou integritou v rámci systému Honeywell Safety Manager. Modul jako kritické výstupní rozhraní převádí interní příkazy digitální logiky systému na přesné analogové proudové smyčky pro regulaci modulačních koncových řídicích prvků, ventilů a polohovadel v bezpečnostně kritických smyčkách.

Modul je navržen s interní bezpečnostní architekturou, přičemž každý kanál obsahuje 12bitový D/A převodník pro generování výstupního signálu a integrovaný A/D převodník, který průběžně načítá skutečnou hodnotu výstupu. V rámci nakonfigurovaného intervalu diagnostického testu modul automaticky testuje výstupní kanály z hlediska přesnosti výstupní hodnoty (v rozsahu ±5 %), schopnosti odpojení energie a přeslechů mezi výstupy. Každý kanál je vybaven sekundárním prostředkem odpojení energie (SMOD), který umožňuje obvodu watchdog a procesoru odpojit výstup nezávisle na příkazové hodnotě aplikace.

Honeywell FC-SAO-0220m má konformní povlak na všech interních elektronických sestavách (označených předponou FC-), který chrání před vzdušnými nečistotami, prachem a agresivním průmyslovým prostředím. Výstupní kanály jsou galvanicky oddělené od interního napájení 24 Vdc i logického napájení 5 Vdc.

Funkce

• Poskytuje dva bezpečné analogové výstupní kanály 0(4)–20 mA konfigurovatelné jako aktivní nebo pasivní smyčky.
• Konstrukce desky plošných spojů s konformním povlakem (předpona FC-) pro spolehlivou ochranu před vlivy prostředí.
• Architektura se dvěma převodníky využívá 12bitový D/A převodník pro řízení proudu a interní A/D převodník pro průběžné zpětné načítání signálu a autotestování.
• Obsahuje průběžnou autodiagnostiku ověřující přesnost výstupního proudu v rozsahu ±5 %, schopnost odpojení energie a přeslechy mezi kanály.
• Sekundární prostředek odpojení energie (SMOD) umožňuje obvodu watchdog nebo hlavnímu procesoru vynutit kanály do stavu bez napětí.
• Galvanicky oddělené výstupy od napájecích sběrnic 5 Vdc a 24 Vdc.
• Podporuje ner redundantní i redundantní konfigurace I/O systému Safety Manager od vydání Safety Builder 120.

Použití

• Bezpečnostní instrumentované systémy (SIS): Převádí logiku bezpečnostního odstavení na přesné polohovací signály 4–20 mA pro nouzové izolační a modulační regulační ventily.
• Systémy řízení hořáků (BMS): Řídí ventily poměru paliva a vzduchu a pohony klapek spalin vyžadující bezpečnostně certifikované průběžné zpracování signálu.
• Mitigační systémy požáru a úniku plynu (F&G): Řídí pohony s proměnnými otáčkami a proporcionální zaplavovací ventily.
• Řízení v prostředí s nebezpečím výbuchu: Propojuje jiskrově bezpečné polní obvody v prostředí třídy I, oddílu 2 prostřednictvím schválených svorkových sestav.

Technické specifikace

Obecné

Elektrické parametry a jmenovité hodnoty napájení

Výstupní kanály a výkon

Mechanické kódování

Připojení / rozhraní

Pokyny k instalaci

1. Ověřte, že verze modulu Honeywell FC-SAO-0220m (CCV1.0) odpovídá požadavkům softwarového projektu systému.
2. Zkontrolujte kolíky zadního konektoru a umístění kódovacích otvorů (A9, C5), abyste ověřili kompatibilitu s polohovacími kolíky vodicí lišty karty.
3. Před vložením karty zajistěte bezpečné odpojení napájení příslušné části šasi nebo v redundantních konfiguracích ověřte možnost výměny za provozu.
4. Vyrovnejte hranu karty s vodicími lištami šasi 4 TE a pevně ji zatlačte do zadní propojovací desky, dokud nebude správně usazena.
5. Připojte interní napájení 24 Vdc, aby se zabránilo detekci poruchy během automatických autotestů.
6. Zkratujte všechny nepoužité výstupní kanály (pro kanál 1 propojte svorku 2 se svorkou 3, pro kanál 2 svorku 6 se svorkou 7 na TSAO-0220m FTA), aby se během provádění autodiagnostiky zabránilo hlášení poruchy.
7. Nepřipojujte indukční zátěže přímo k výstupům; modul je určen výhradně pro odporové nebo kapacitní zátěže.

Doporučení k údržbě a výměně

• Úvaha k redundantnímu výstupu: Při výměně modulu v konfiguracích s redundantními analogovými výstupy vezměte na vědomí, že zjištěná porucha během autotestu může před přepnutím řízení Safety Managerem na zdravý redundantní kanál způsobit krátkodobý mírný pokles proudu na výstupu.
• Kontrola poruch: Pokud se rozsvítí LED indikující poruchu kanálu, ověřte, že k výstupům nejsou připojeny indukční zátěže, a zajistěte, aby všechny nepoužité kanály byly správně propojeny.

Shoda a certifikace

• Označeno CE
• Certifikováno TÜV
• Uvedeno na seznamu UL
• Certifikováno CSA
• Factory Mutual (FM): Schváleno podle FM 3611 pro jiskrově bezpečné obvody v poli třídy I, oddílu 2, skupin ABCD, a třídy II, oddílu 2, skupin FG v nebezpečných prostředích.
