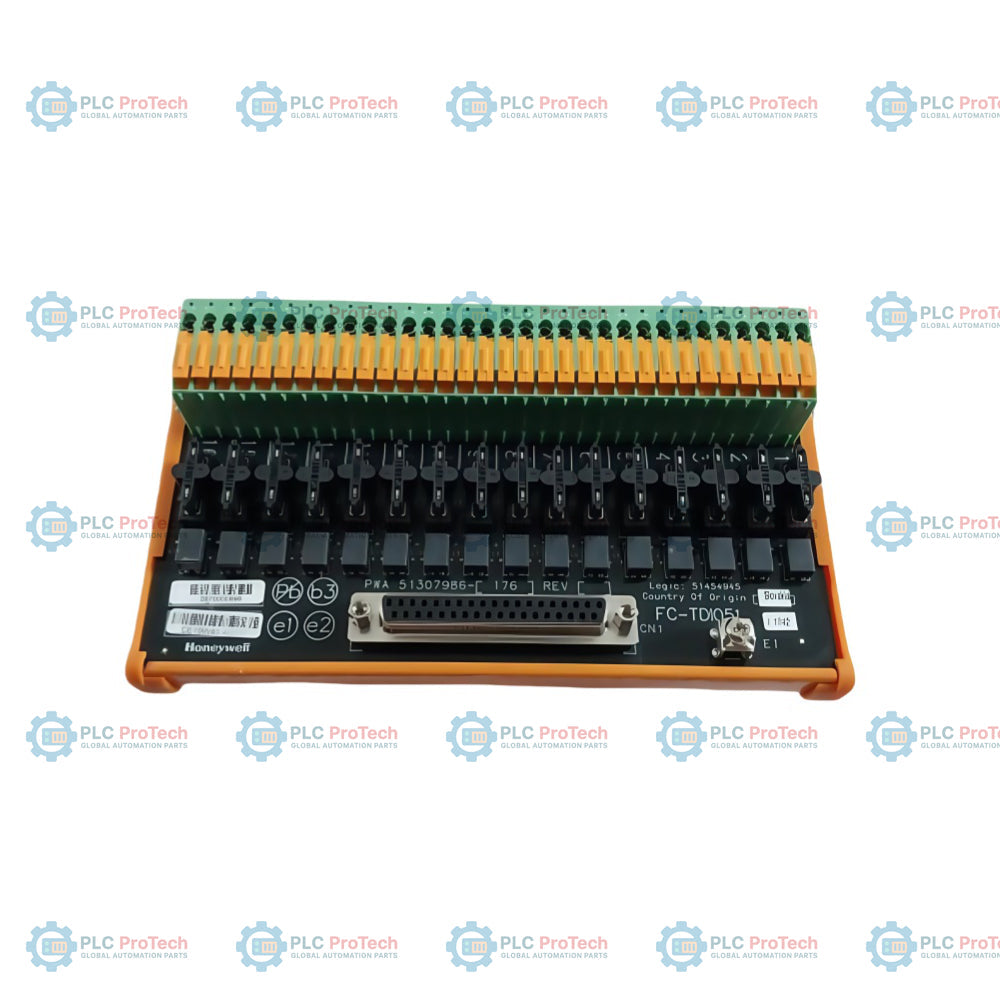

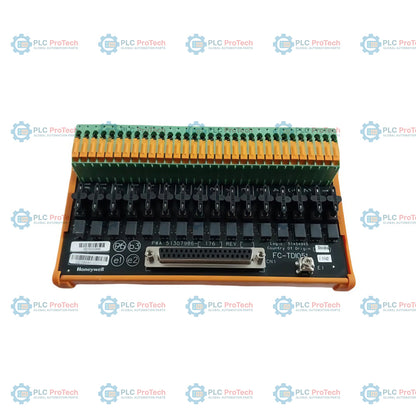

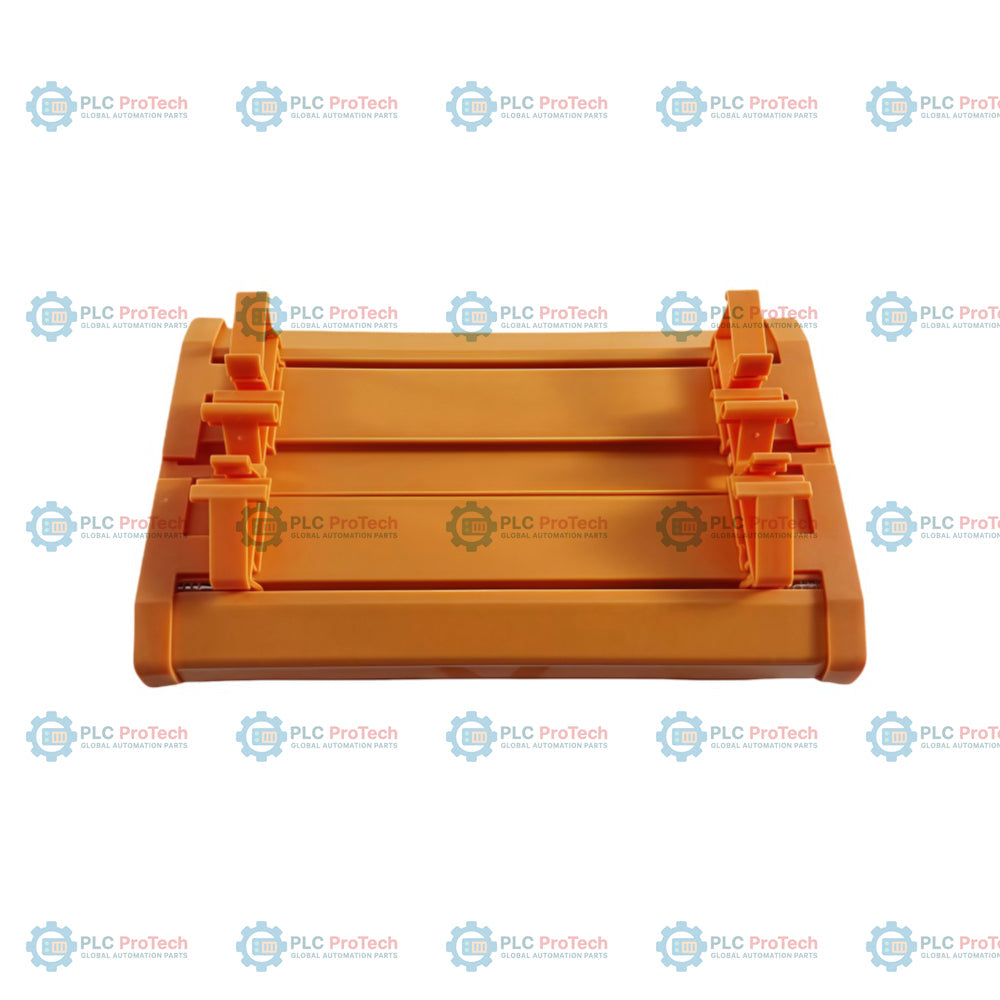

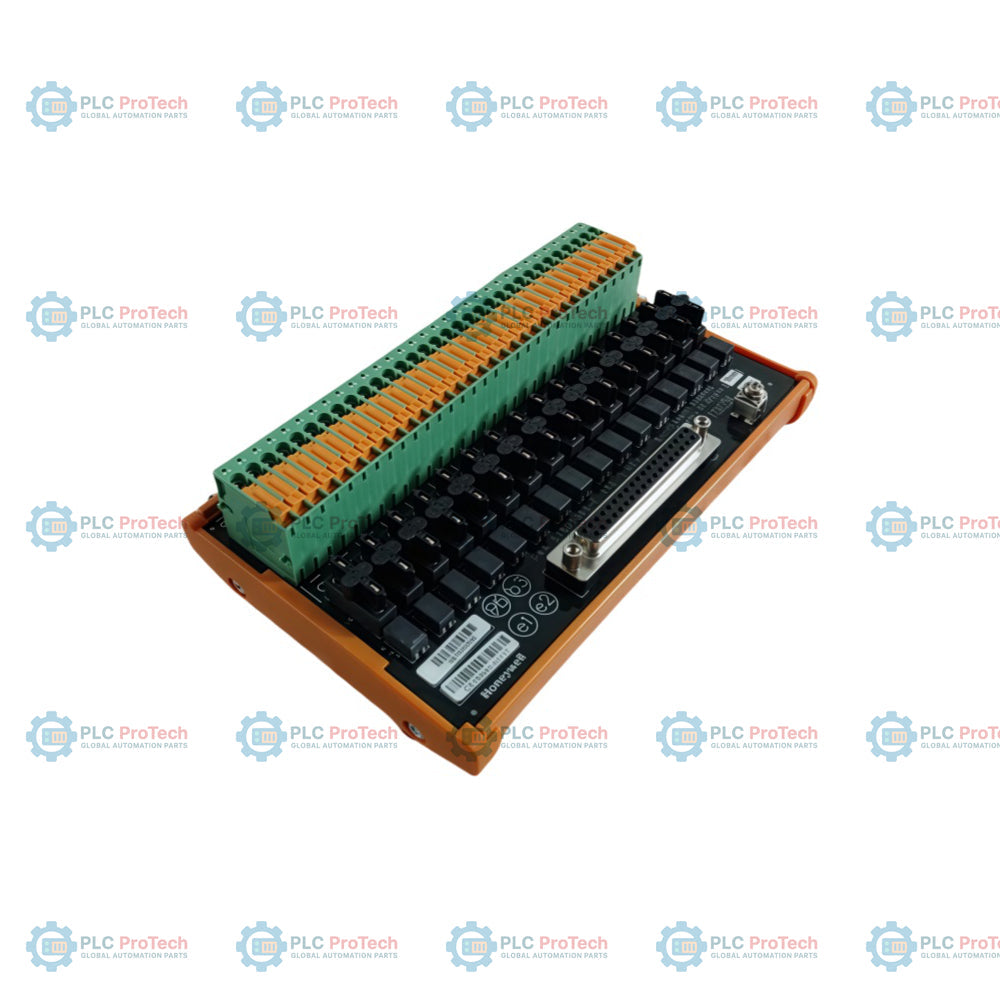

Bezpečnostní zakončovací sestava digitálních I/O Honeywell FC-TDIO51

Popis

Honeywell FC-TDIO51 je 16kanálová bezpečnostní sestava zakončení obvodů na straně pole (FTA) s napětím 24 VDC, zkonstruovaná pro vysoce integritní aplikace nouzového odstavení a kritické bezpečnosti procesu. Je navržena konkrétně pro integraci s platformou Safety Manager SC a slouží jako primární rozhraní kabeláže na straně pole pro bezpečnostní digitální vstupní/výstupní modul FC-PDIO01. Vytváří zabezpečené spojení od přístrojů v terénu přímo k základní desce bezpečnostního řídicího systému a umožňuje zakončení jednokoncových signálů s integrovanou detekcí poruch a fyzickou izolací smyček.

V architektuře Honeywell Advanced Redundancy Technique (A.R.T.) se FC-TDIO51 vyznačuje integrovanými svorkami s nožovými odpojovači a funkcí monitorování odporu na konci vedení (EOL) v mechanickém uspořádání na levé straně. Tyto hardwarové funkce umožňují technikům údržby provádět izolaci smyček, ruční testování vedení a řešení problémů kanálů přímo v maršálovací skříni, aniž by narušili sousední kabeláž v terénu nebo riskovali nekontrolované odstavení systému.

Funkce

• Levoruké uspořádání systému: Je nakonfigurováno s mechanickým profilem orientovaným vlevo (L), který je určen k přímému spojení s doplňkovými sestavami na pravé straně pro přehledné a uspořádané rozvržení skříně.
• Zakončení 16 kanálů: Poskytuje vyhrazené zakončovací body až pro 16 bezpečnostně kritických digitálních vstupních nebo výstupních obvodů na straně pole s jmenovitým napětím 24 VDC.
• Integrované nožové odpojovače: Umožňují ruční fyzickou izolaci jednotlivých signálových smyček, což zjednodušuje kontroly smyček, údržbu a řešení problémů v terénu.
• Monitorování konce vedení (EOL): Podporuje sítě pro monitorování vedení, které nepřetržitě detekují rozpojení a zkrat na straně pole u kanálů digitálních vstupů.
• Bezproblémová integrace se Safety Manager SC: Je navržena pro propojení s bezpečnostním modulem DIO FC-PDIO01 prostřednictvím vyhrazených systémových propojovacích kabelů (SIC) pro redundantní i neredundantní topologie I/O.
• Vysoce integritní fyzická izolace: Zachovává galvanické a fyzické oddělení mezi kabeláží na straně pole a interní řídicí elektronikou, aby byla zachována integrita systému SIL3.

Aplikace

• Systémy nouzového odstavení (ESD)
• Systémy řízení hořáků (BMS)
• Systémy ochrany procesu a blokování
• Smyčky detekce požáru a plynů (F&G)
• Izolace kritického zařízení a řízení ventilů

Technické specifikace

Připojení / rozhraní

Pokyny k instalaci

1. Ověřte, že sestava FC-TDIO51 odpovídá uspořádání systému (orientace na levé straně) a že provozní parametry v poli nepřekračují jmenovité hodnoty 24 VDC.
2. Před montáží nebo připojením polního vedení k zakončovací sestavě zajistěte odpojení napájení cílového maršálovacího stojanu.
3. Bezpečně upevněte sestavu na skříňovou lištu DIN nebo rám stojanu podle standardů uspořádání skříně Honeywell Safety Manager SC.
4. Připojte polní zařízení 24 VDC ke standardním šroubovým svorkám a zajistěte správnou polaritu, stínění a umístění rezistorů pro monitorování vedení, pokud jsou vyžadovány.
5. Připojte vysokohustotní propojovací kabel systému mezi konektor FC-TDIO51 a odpovídající port na redundantní IOTA FC-TDIO11 nebo I/O modulu FC-PDIO01.
6. Před zapnutím systému za účelem uvedení do provozu ověřte, že jsou všechny nožové odpojovače v zavřené poloze.

Pokyny ke konfiguraci

1. V softwarovém prostředí Safety Builder nakonfigurujte typy kanálů (digitální vstup nebo digitální výstup) a vlastnosti monitorování vedení.
2. U každého připojeného bodu výslovně definujte parametr „Safety Related“ jako Ano nebo Ne, abyste předešli varováním kompilátoru aplikace a zajistili správné zpracování diagnostiky monitorování vedení.
3. Pokud zůstanou náhradní kanály nepřiřazené, zvažte, zda v nástroji Safety Builder povolit nebo zakázat nastavení „Report spare channel diagnostics“, abyste během testování smyček zabránili zbytečným záznamům v diagnostické vyrovnávací paměti.

Doporučení pro uvedení do provozu

1. Proveďte kontroly smyček od začátku do konce otevřením jednotlivých nožových odpojovačů, abyste potvrdili izolaci polních smyček a ověřili, že se v nástroji Safety Builder správně generuje diagnostika přerušení obvodu.
2. Potvrďte, že monitorování vedení správně rozlišuje mezi standardními změnami stavu polních kontaktů, poruchami přerušení obvodu a stavy zkratu na nakonfigurovaných vstupních kanálech.
3. Před spuštěním procesu zkontrolujte kartu Informace o systému v nástroji Safety Builder a potvrďte, že všechny kanály přidružené k FC-TDIO51 vykazují správný stav bez aktivních poruch kanálů nebo chyb komunikace.
