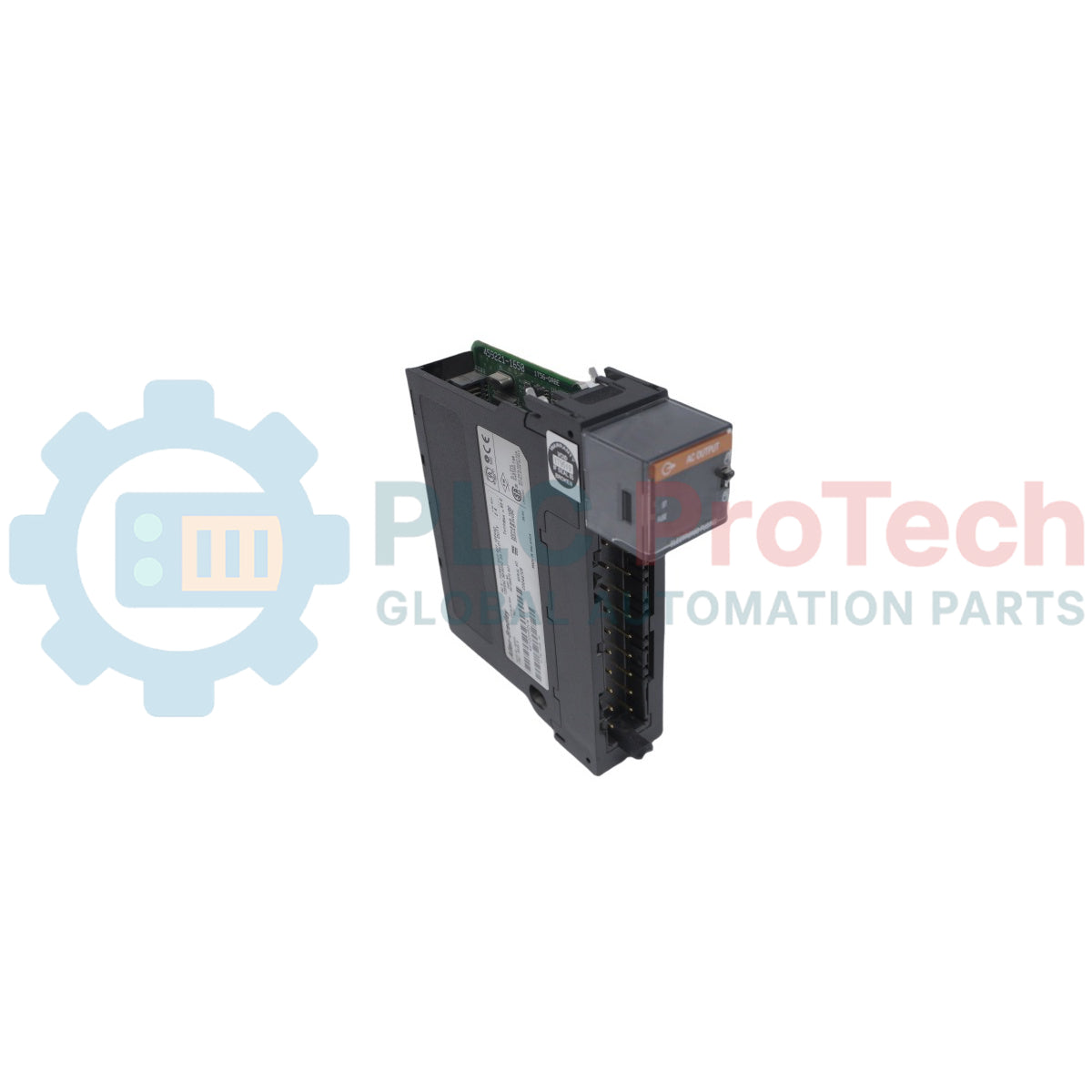

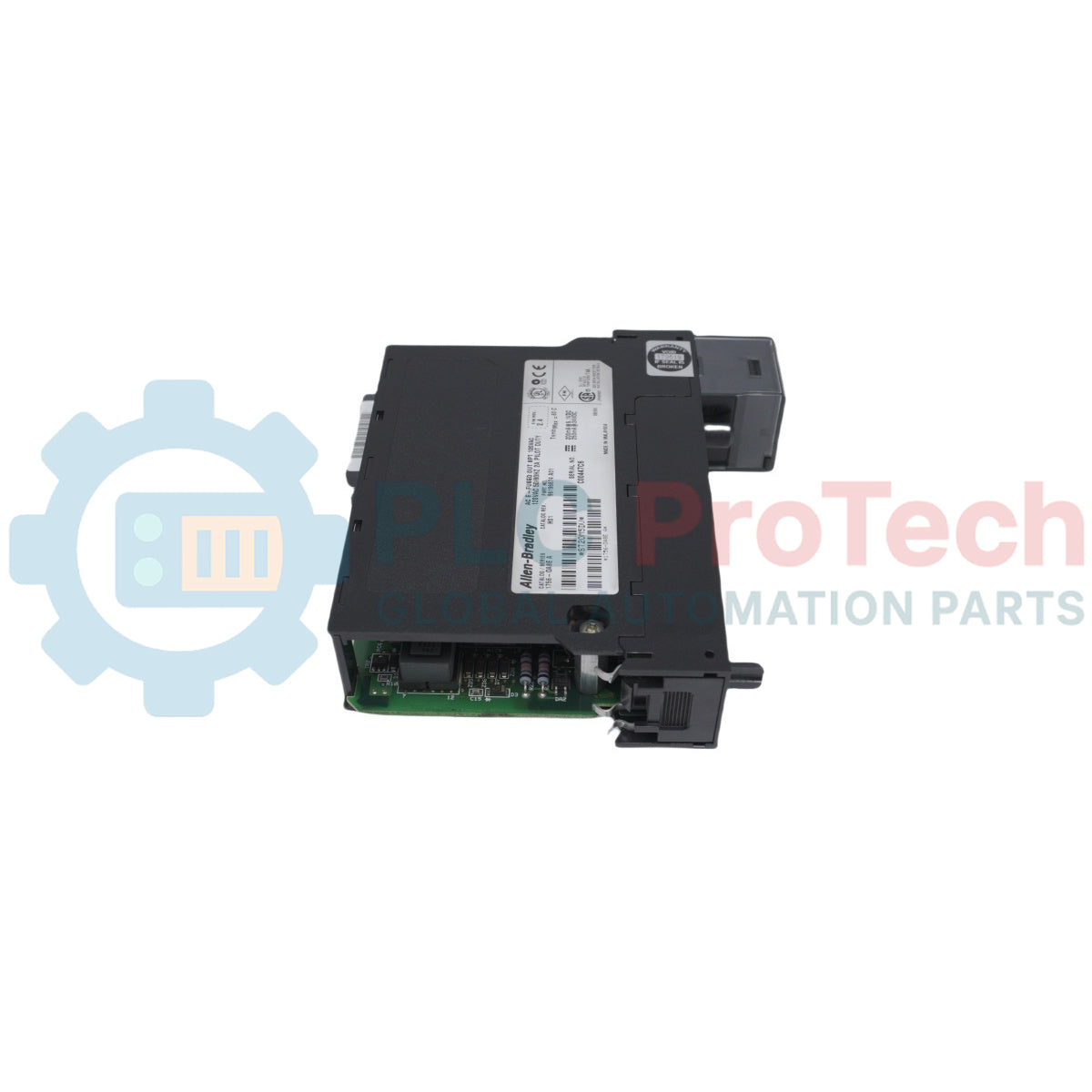

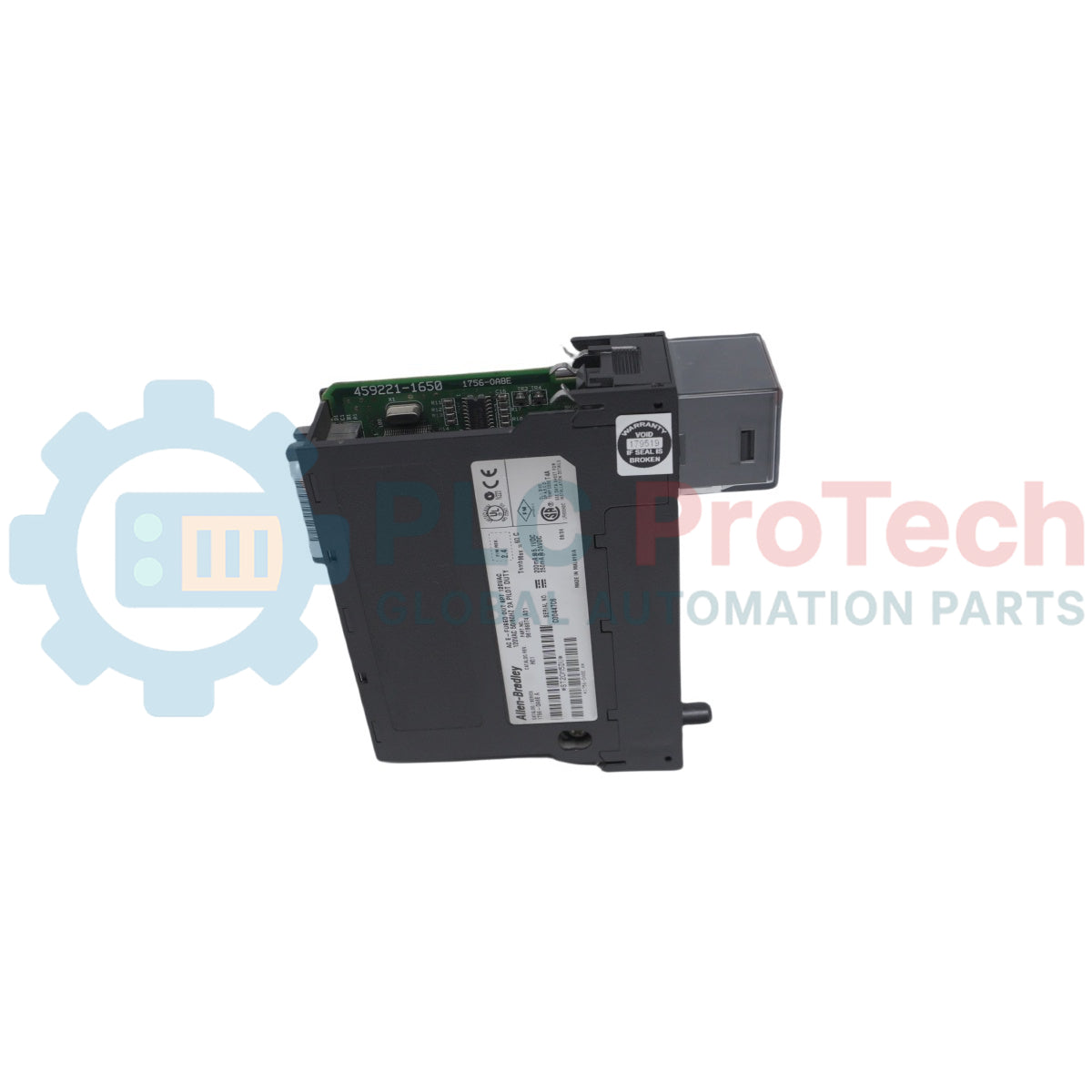

1756-OA8E | Allen-Bradley | ControlLogix 8-Punkt-Wechselstrom-Digitalausgangsmodul

SKU 1756-OA8E

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Allen-Bradley
Produkt-Nr.: 1756-OA8E
Herkunftsland:Malaysia
Produkttyp: Wechselstrom-Digitalausgangsmodul
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 300g
Abmessungen: 140 mm x 112 mm x 35 mm (H x B x T)
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Das 1756-OA8E ist ein digitales AC-Ausgangsmodul für ControlLogix mit 8 elektronisch abgesicherten Ausgängen, die in Gruppen zu je 4 Ausgängen angeordnet sind. Es wurde für Steuerungsanwendungen mit hoher Kanaldichte entwickelt und arbeitet über einen breiten Spannungsbereich von 74 bis 265 V AC bei 47 bis 63 Hz. Das Modul liefert bis zu 2,0 A pro Ausgangspunkt (maximal 4,0 A pro Gruppe) und verfügt über eine integrierte elektronische Absicherung zum Schutz einzelner Ausgangspunkte und angeschlossener Feldlasten vor Überstrom. Es bietet eine kontinuierliche Basisisolierung von 125 V zwischen den Ausgangsgruppen und verwendet eine abnehmbare Klemmenleiste (RTB) für die Feldverdrahtung.

Merkmale

8 AC-Ausgangskanäle, angeordnet in 2 isolierten Gruppen mit jeweils 4 Punkten.
Elektronischer Überstromschutz pro Punkt zur Vermeidung eines übermäßigen Stromflusses.
Breiter AC-Betriebsspannungsbereich von 74 V bis 265 V AC (47...63 Hz).
Hohe Strombelastbarkeit mit einem maximalen Ausgangsstrom von 2,0 A pro Punkt bei 60 °C.
Kontinuierliche Basisisolierung von 125 V AC zwischen den Ausgangsgruppen und der Rückwandplatine.
Elektronische, softwarekonfigurierbare Modulcodierung für eine zuverlässige Systemwartung.

Anwendungen

Schalten leistungsstarker AC-Lasten in industriellen Steuerungsanwendungen.
Ansteuerung von Magnetventilen, Motorstartern und Schützen.
Steuerung robuster industrieller AC-Anzeigeleuchten und Alarme.
Automatisierte Prozessausführung in ControlLogix-SPS-Systemen.

Technische Daten

Attribut	Spezifikation
Hersteller	Allen-Bradley / Rockwell Automation
Modell	1756-OA8E
Produkttyp	Digitales AC-Ausgangsmodul für ControlLogix
UPC	612598171392
Ursprungsland	Malaysia
Ausgänge	8 elektronisch abgesichert (4 Punkte/Gruppe)
Ausgangsspannungskategorie	120/240 V AC
Betriebsspannungsbereich	74...265 V AC, 47...63 Hz
Ausgangsstrombelastbarkeit (pro Punkt)	max. 2,0 A bei 60 °C
Ausgangsstrombelastbarkeit (pro Gruppe)	max. 4,0 A bei 60 °C
Ausgangsstrombelastbarkeit (pro Modul)	max. 8,0 A bei 60 °C
Ausgangsverzögerungszeit (Aus nach Ein)	max. 9,3 ms bei 60 Hz / max. 11 ms bei 50 Hz
Ausgangsverzögerungszeit (Ein nach Aus)	max. 9,3 ms bei 60 Hz / max. 11 ms bei 50 Hz
Stromaufnahme bei 5,1 V DC	260 mA
Stromaufnahme bei 24 V DC	2,5 mA
Gesamtleistung der Rückwandplatine	1,39 W
Maximale Verlustleistung	4,6 W bei 60 °C
Wärmeabgabe	15,7 BTU/h
Leckstrom im ausgeschalteten Zustand	3,0 mA pro Punkt
Mindeststrom im eingeschalteten Zustand	10 mA
Maximaler Stoßstrom	20 A für 43 ms pro Punkt (wiederholbar alle 1 s bei 60 °C)
Isolationsspannung	125 V (kontinuierlich), Basisisolierung, Ausgänge zur Rückwandplatine und Ausgangsgruppe zu Ausgangsgruppe
Routine-Isolationsprüfung	Prüfung bei 1200 V AC für 2 s
Modulcodierung	Elektronisch, softwarekonfigurierbar
Kompatible RTB-Gehäuse	1756-TBNH, 1756-TBSH
Steckplatzbreite	1
Betriebstemperatur	0 bis 60 °C (32 bis 140 °F)
Temperatur bei Nichtbetrieb	-40 bis 85 °C (-40 bis 185 °F)
Relative Luftfeuchtigkeit	5...95 %, nicht kondensierend
Gehäusetyp	Keiner (offene Bauform)

Installationsrichtlinien

Stellen Sie sicher, dass die Stromversorgung des ControlLogix-Chassis ausgeschaltet ist, bevor Sie das Modul einsetzen oder entfernen.
Setzen Sie das Modul in einen beliebigen verfügbaren Steckplatz des ControlLogix-Chassis ein, bis die oberen und unteren Verriegelungen sicher einrasten.
Schließen Sie die Feldverdrahtung an eine kompatible 20-polige abnehmbare Klemmenleiste (RTB), beispielsweise die 1756-TBNH oder 1756-TBSH, an, bevor Sie die RTB an der Vorderseite des Moduls befestigen.
Halten Sie Signalverdrahtung und Leistungskabel gemäß den Richtlinien für Verdrahtung und Erdung in der industriellen Automatisierung voneinander getrennt.
Achten Sie auf eine ordnungsgemäße Feldverdrahtung, um die maximale Lastgrenze von 4,0 A pro Ausgangsgruppe einzuhalten.

FAQ

Wie hoch ist der maximale Nennstrom pro Punkt für das Gerät?

Der maximale Ausgangsnennstrom beträgt 2,0 A pro Punkt bei 60 °C.

Verfügt das Modul über einen internen Sicherungsschutz?

Ja, das Modul ist mit einer internen elektronischen Sicherung ausgestattet, um die Ausgangspunkte vor Überstrombedingungen zu schützen.

Welche Gehäuse für abnehmbare Klemmenblöcke sind mit diesem Modul kompatibel?

Dieses Modul ist mit den Gehäusen für abnehmbare Klemmenblöcke 1756-TBNH und 1756-TBSH kompatibel.

Welcher Betriebsspannungsbereich gilt für die AC-Ausgänge?

Der Betriebsspannungsbereich reicht von 74 V AC bis 265 V AC bei 47 bis 63 Hz.
