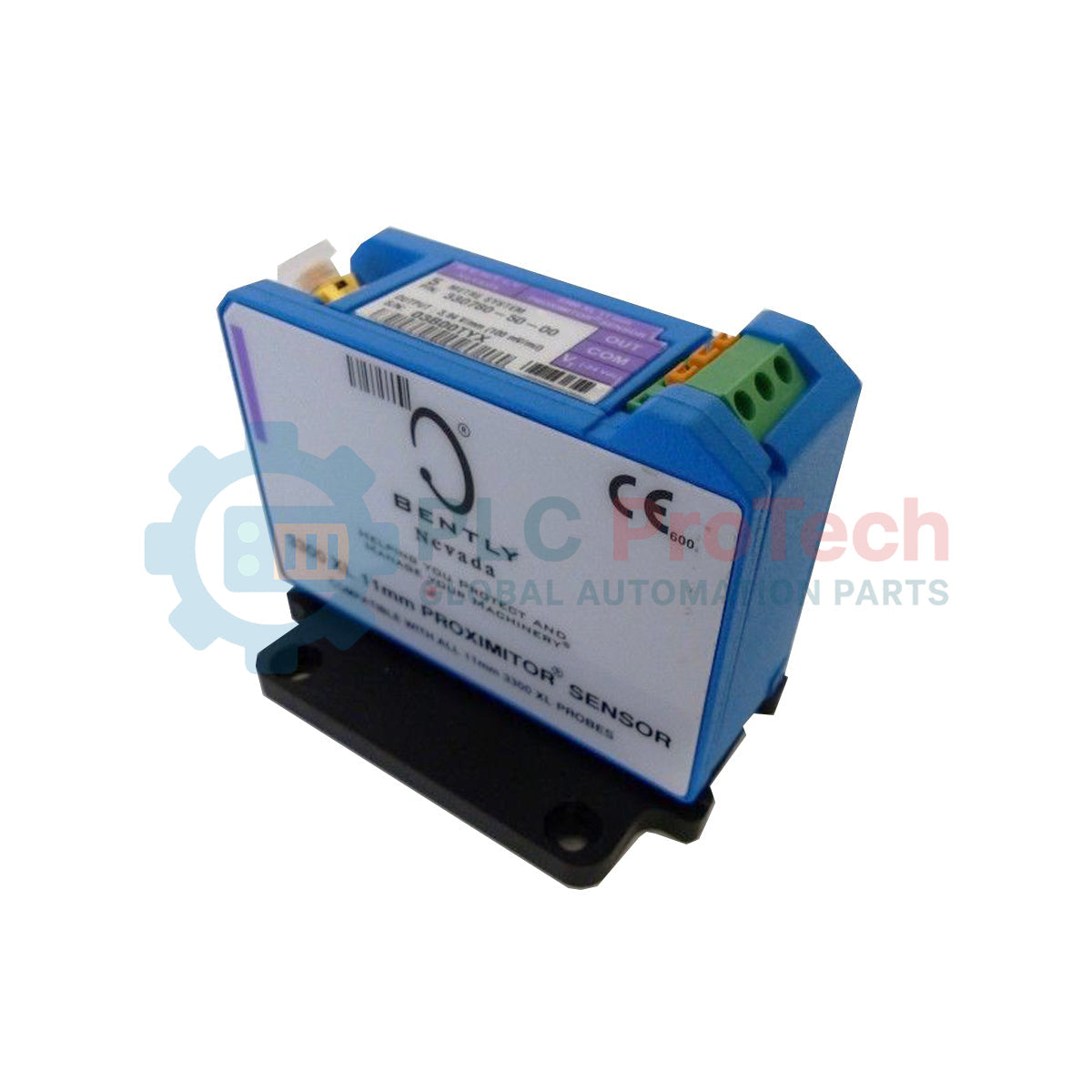

330780-50-00 | Bently Nevada | 3300 XL 11 mm Proximitor Sensor

330780-50-00 | Bently Nevada | 3300 XL 11-mm-Näherungssensor

SKU 330780-50-00

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Bently Nevada
Produkt-Nr.: 330780-50-00
Herkunft Vereinigte Staaten
Produkttyp: Proximitor-Sensor
Zahlung: T/T, Western Union
Gewicht: 3.0 kg
Abmessungen: 6,35 cm x 6,12 cm x 8,13 cm (H x W x T)
Versandhafen: Xiamen
Garantie: 12 Monate

Produktbeschreibung

Beschreibung

Der Bently Nevada 330780-50-00 spielt eine wichtige Rolle im 3300 XL 11-mm-Wirbelstrom-Wegmesssystem, indem es berührungslose Messungen von Spaltänderungen in ein elektrisches Ausgangssignal von 3,94 V/mm (100 mV/mil) umwandelt. Es dient zur primären Messung dynamischer Schwingungen und statischer Verschiebungen an Industriemaschinen mit Gleitlagern. Das Design unterstützt die vollständige Austauschbarkeit auf Komponentenebene zwischen kompatiblen 3300-XL-Sonden und Verlängerungskabeln, sodass keine individuelle Abstimmung oder aufwendige Neukalibrierung am Prüfstand erforderlich ist.

Dieses spezielle Gerät verfügt über eine Systemlänge von 5,0 Metern (16,4 Fuß) und ist für standardmäßige Schalttafelmontagekonfigurationen ausgelegt. Mit dem Optionscode 00 konfiguriert, umfasst es keine Zulassungen regionaler Sicherheitsbehörden. Das Gerät ist in einem robusten Gehäuse aus A380-Aluminium untergebracht. Der Sensor lässt sich nahtlos in moderne Überwachungsplattformen und verteilte Leitsysteme (DCS) integrieren, um das Wellenverhalten von Maschinen und den langfristigen mechanischen Verschleiß zu überwachen.

Merkmale

Standardisierter Ausgang von 3,94 V/mm (100 mV/mil) für die Überwachung von Wegmessungen mit erweitertem linearem Bereich.
Vollständige Austauschbarkeit mit kompatiblen 3300 XL 11-mm-Komponenten ohne Kalibrierung am Prüfstand.
Robustes Gehäuse aus A380-Aluminium, ausgelegt für anspruchsvolle Industrieumgebungen.
Vollständige Rückwärtskompatibilität mit den Parametern des standardmäßigen 3300-Systems ohne XL.
Erweiterter linearer Messbereich, optimiert für größere Maschinenspiele und axiale Bewegungen.

Anwendungen

Messungen der axialen (Schub-)Position an Dampfturbinen
Messungen der Rampen-Differenzialausdehnung
Überwachung der Stangenposition oder des Stangenabfalls an Hubkolbenkompressoren
Drehzahlmesser- und Nullgeschwindigkeitsmessungen
Erzeugung des Phasenreferenzsignals (Keyphasor)

Bestellinformationen

Optionscode	Beschreibung
330780	3300 XL 11-mm-Proximitor-Sensor
-50	Gesamtlänge und Montageoption: Systemlänge 5,0 Meter (16,4 Fuß), Schalttafelmontage
-00	Option für Behördenzulassung: Nicht erforderlich

Technische Spezifikationen

Parameter	Spezifikation
Hersteller	Bently Nevada
Produkttyp	3300 XL 11-mm-Proximitor-Sensor
Inkrementeller Skalierungsfaktor (ISF)	3,94 V/mm (100 mV/mil) +/-10 %
Ausgangswiderstand	50 Ohm
Stromversorgungsanforderungen	-17,5 Vdc bis -26 Vdc ohne Barrieren; -23 Vdc bis -26 Vdc mit Barrieren
Maximaler Verbrauch	12 mA
Gehäusematerial	Aluminium A380
Systemlänge	5,0 Meter (16,4 Fuß)
Befestigungsmaterial	Panelmontage
Betriebstemperatur	-52 °C bis +100 °C
Lagertemperatur	-52 °C bis +105 °C
Relative Luftfeuchtigkeit	100 % kondensierend, nicht tauchfähig, wenn die Steckverbinder geschützt sind
Frequenzgang	0 bis 8 kHz: typisch +0, -3 dB
Abmessungen (H x B x T)	6,35 cm x 6,12 cm x 8,13 cm
Gewicht	3,0 kg

Installationsrichtlinien

Panelmontage: Das Gehäuse mit geeigneten Befestigungsmitteln an einer flachen, stabilen Montageplatte befestigen und dabei ausreichenden Freiraum für die Kabelbiegeradien sicherstellen.
Integrität der Stromversorgung: Eine stabile negative Spannung zwischen -17,5 Vdc und -26 Vdc bereitstellen. Der Betrieb mit einer Spannung, die positiver als -23,5 Vdc ist, kann zu einem reduzierten linearen Messbereich führen.
Kabelführung: Für alle angeschlossenen dreiaxialen Feldkabel einen Mindestbiegeradius von 25,4 mm (1,0 Zoll) einhalten. Die Sensorverdrahtung von Hochspannungskabeln getrennt führen, um EMI-/RFI-Störungen zu reduzieren.
Steckerschutz: Die Miniatur-Koaxialverbindungen sauber und trocken halten. Sicherstellen, dass geeignete Anschlusstechniken angewendet werden, um einen 100%igen Schutz vor Kondensfeuchtigkeit zu gewährleisten.

Konformität und Zertifizierungen

FCC: Entspricht Teil 15 der FCC-Bestimmungen.
EMV-Richtlinie 2014/30/EU: EN 61000-6-2 (Störfestigkeit in industriellen Umgebungen), EN 61000-6-4 (Störaussendungen in industriellen Umgebungen).
RoHS-Richtlinie 2011/65/EU
Funktionale Sicherheit: SIL 2 (HFT = 0), SIL 3 (HFT = 1).

Versand & Rückgabe

Globaler Expressversand

Standardlieferung: 4–6 Werktage per DHL, FedEx und UPS.
Expressversand: Same-Day-Versand für Lagerbestellungen vor 14:00 (GMT+8).
Weltweite Abdeckung: Über 150 Länder.

Rückgabe & Garantie

30-Tage-Garantie: Rückgabe für Lagerware in originaler, werkseitig versiegelter Verpackung.
12-Monats-Garantie: Jede Industriekomponente mit technischer Garantie.

FAQ

Was ist die empfohlene Versorgungsspannung für das Gerät?

Das Gerät benötigt eine Versorgungsspannung zwischen -17,5 Vdc und -26 Vdc bei Standardinstallationen ohne Barriere.

Welchen Montagetyp unterstützt diese Konfiguration?

Diese Konfiguration verfügt über die -50 Option, die für die Montage im Schalttafeleinbau ausgelegt ist.

Wie lautet der Standard-Ausgangsmaßstabsfaktor des Sensors?

Der Sensor liefert einen inkrementellen Maßstabsfaktor (ISF) von 3,94 V/mm (100 mV/mil) +/-10%.

Wie hoch ist der maximale Stromverbrauch des Geräts?

Der maximale Stromverbrauch des Sensors beträgt 12 mA.
