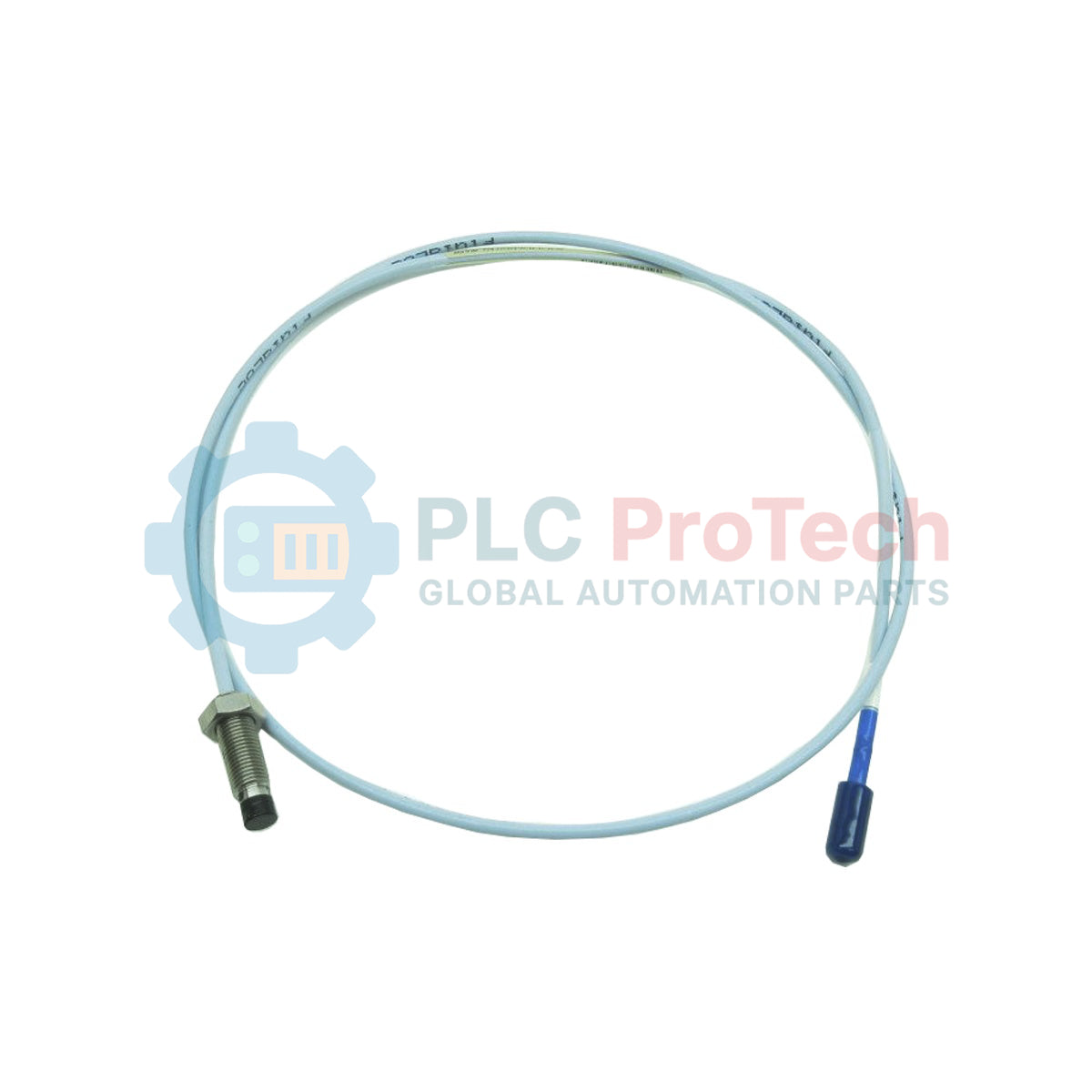

Bently Nevada 330101-00-27-50-02-CN 3300 XL 8-mm-Näherungssonde

Beschreibung

Optimiert für Maschinenschutz- und Zustandsüberwachungsarchitekturen liefert der Bently Nevada 330101-00-27-50-02-CN kontinuierliche, berührungslose Messungen der Wellenverlagerung in kritischen rotierenden Anlagen. Diese 3300 XL 8-mm-Näherungssonde ist eine zentrale Messaufnehmerkomponente, die dafür entwickelt wurde, physische Änderungen des Luftspalts in hochfrequente elektrische Signale umzuwandeln, wenn sie mit einem passenden Proximitor-Sensor kombiniert wird. Sie besteht aus hochwertigen mechanischen und chemischen Schutzmaterialien und widersteht den rauen fluidischen und thermischen Umgebungen, die typischerweise in Dampfturbinen, Zentrifugalkompressoren, Getrieben und Industriepumpen auftreten.

Merkmale

• Gewindeprofil: Gehäuse mit 3/8-24-UNF-Gewinde ohne schützende Armierung.
• Gewindefreie Länge (00): Ausführung mit 0,0 Zoll gewindefreiem Schaft zur Maximierung der Eingriffsmöglichkeiten des Gewindes in Gewindebohrungen.
• Gesamte Gehäuselänge (27): Die Gesamtlänge des Gehäuses von 2,7 Zoll bietet eine stabile Einbautiefe für Installationen mit mittlerer Reichweite.
• Systemlänge (50): Integrierte Systemlänge von 5,0 Metern (16,4 Fuß), sodass bei kurzen Leitungswegen keine separaten Verlängerungskabel erforderlich sind.
• Fortschrittlicher Anschluss (02): Ausgestattet mit einem Miniatur-Koaxialstecker ClickLoc für Standardkabel zur feuchtigkeitsbeständigen und sicheren Signalübertragung.
• Robuste Spitzenausführung: Das Spitzenmaterial aus Polyphenylensulfid (PPS) bietet hohe Chemikalienbeständigkeit und strukturelle Integrität über einen breiten Temperaturbereich.
• Korrosionsbeständiges Gehäuse: Das Gehäuse aus AISI-303/304-Edelstahl gewährleistet Widerstandsfähigkeit gegen Rost und industrielle Prozessverunreinigungen.

Anwendungen

• Überwachung der Radialschwingung und der dynamischen Wellenverlagerung in Dampf- und Gasturbinen.
• Messung der Axialschubposition an schnelllaufenden Zentrifugalkompressoren.
• Überwachungssysteme für Gehäuseausdehnung und differentielle Ausdehnung.
• Erzeugung eines Phasenreferenzsignals (Keyphasor) zur Überwachung der Drehzahl.
• Integration in Maschinenschutzsysteme wie Bently Nevada 3500 und 3300-Racks.

Technische Spezifikationen

Anschlüsse und Schnittstellen

Empirische technische Erkenntnisse

Alternative Modelle und Kompatibilität

Diese 3300 XL 8-mm-Sonde ist vollständig rückwärtskompatibel mit älteren Näherungswandlersystemen 3300 8 mm. Das Mischen von 3300 XL-Komponenten mit 3300-Komponenten ohne XL verändert jedoch den Gesamtskalierungsfaktor des Systems. Für die Standardausgabe von 200 mV/mil müssen Sie die 5-m-Sonde ausschließlich mit einem 5-m-3300-XL-Proximitor-Sensor kombinieren. Wenn ein Verlängerungskabel erforderlich ist, müssen Sie auf eine Sonden-/Sensorkonfiguration mit 9 m umstellen, um die Kalibrierungsintegrität zu erhalten.

Anwendungsfehler und technische Hinweise

Wenn Sie das unarmierte Standardkabel in der Nähe scharfer Gehäusedurchführungen oder aktiver Bauteile der Struktur verlegen, führen Sie die Koaxialleitungen zum Schutz vor Abscheren durch flexible Schutzrohre oder eigens dafür vorgesehene Kabeltrassen. Platzieren Sie die Sondenspitze nicht innerhalb von 40 mm (1,6 Zoll) von benachbarten Sonden oder Metalloberflächen, um Übersprechen und Fehler durch seitliche Belastung im HF-Feld zu verhindern. Halten Sie die Materialien der Zieloberfläche an die Standardkalibrierungen mit AISI-4140-Stahl angepasst, um starke Abweichungen des Skalierungsfaktors zu vermeiden.

Tipps zu Inbetriebnahme und Verdrahtung

Verwenden Sie zur Spaltkalibrierung während der statischen Einrichtung der Maschine eine Mikrometerspindel oder das Bently Nevada TK-3-Kalibriergerät. Schließen Sie ein Digitalmultimeter an den Ausgang des Klemmenblocks des zugehörigen Proximitor an. Stellen Sie die physische Einstecktiefe so ein, dass die Gleichspannungs-Bias ungefähr -10,0 VDC beträgt, was der elektrischen Mitte des linearen dynamischen Bereichs entspricht.
