ABB

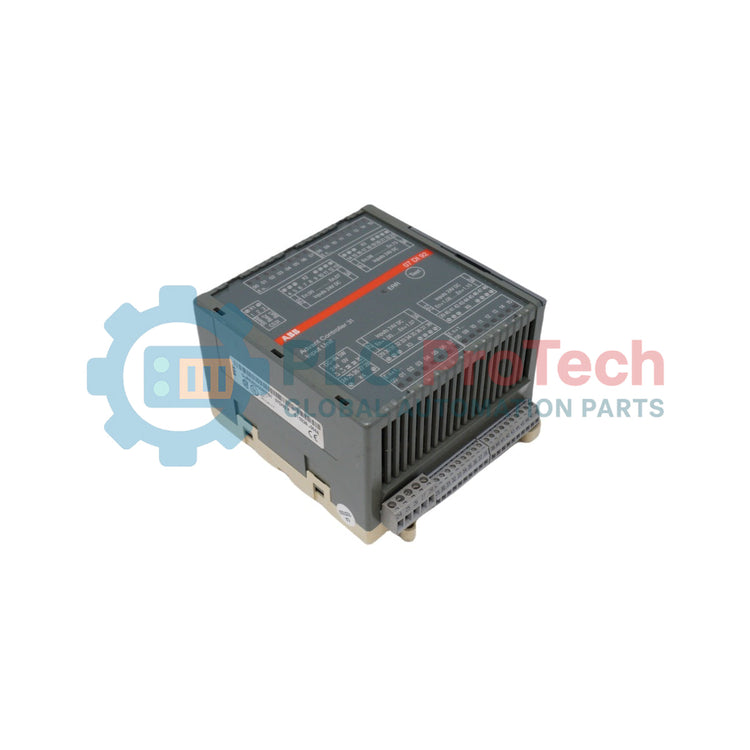

ABB 07 DI 92 GJR5 2524 00 R0101 Digitaleingangsmodul

SKU 07DI92 GJR5252400R0101

Auf Lager
  • 12 Monate Garantie
  • Kostenlose Rückgabe innerhalb von 30 Tagen
  • Hersteller: ABB

  • Produkt-Nr.: 07DI92 GJR5252400R0101

  • Herkunftsland:Deutschland

  • Produkttyp: Digitaleingangsmodul

  • Strichcode: 8537101190

  • Zahlung: T/T, Western Union

  • Gewicht: 450g

  • Abmessungen: 120 mm B x 140 mm H x 85 mm T

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Beschreibung

Der ABB 07 DI 92 GJR5 2524 00 R0101, auch unter dem Datenbankeintrag 07DI92 GJR5252400R0101 bekannt, ist ein dezentrales Digitaleingangsmodul mit hoher Dichte für die zentrale Automatisierungsplattform Advant Controller 31 (AC31). Als entfernter Busknoten am standardisierten CS31-Systembus ermöglicht dieses Modul die lokale Erfassung binärer Telemetriedaten aus dem Feld und deren direkte Übermittlung an die zentrale Verarbeitungsarchitektur. Das Gerät verfügt über 32 digitale Eingangskanäle, die für 24-V-DC-Überwachungsschleifen konfiguriert sind. Zur Maximierung der Signalzuverlässigkeit gegenüber elektromagnetischen Störungen und Erdschlussfehlern setzt das Gerät auf eine umfassende galvanische Optokopplerisolation zwischen der binären Sensorschnittstelle und dem internen Datenbus. Über eine EIA-RS-485-Verbindungsschnittstelle ermöglicht es eine stabile Zustandserfassung, die Unterdrückung transienter Störungen und eine hohe kontinuierliche Verfügbarkeit in Anlagen der Chemie-, Fertigungs- und Logistikbranche.

Merkmale

  • Integriert 32 binäre Eingänge mit einer Nennverarbeitungsspannung von 24 V DC.
  • Ermöglicht eine sichere Mehrpunkt-Verbindungsführung in entfernten Netzwerken unter Verwendung des geprüften EIA-RS-485-CS31-Systembusprotokolls.
  • Gewährleistet sichere elektrische Grenzen durch interne Optokopplerbaugruppen, die die CMOS-Verarbeitungsleitungen von transienten Störungen auf der Feldseite isolieren.
  • Bietet umfassende Diagnosen mithilfe einer Frontplatten-LED-Matrix zur Anzeige einzelner Kanalwerte und zur Überwachung des Busleitungsstatus.
  • Unterdrückt unregelmäßiges mechanisches Kontaktprellen und Leitungsstörungen durch interne Hardware-Konfigurationen für Eingangsverzögerungsfilter.
  • Vereinfacht die Konfiguration durch ein manuelles binäres DIL-Schalterfeld, das unter einer seitlich verschiebbaren Schutzklappe zugänglich ist.

Anwendungen

  • Verteilte Überwachung von Mehrpunkt-Endschaltern und Aggregation digitaler Telemetriedaten in Advant-Controller-31-Automatisierungsnetzwerken.
  • Hochdichte Sensor-Signalbündelung in zentralen Niederspannungsschaltanlagen und entfernten Bedienpulten.
  • Kontinuierliche Verpackungslinien und Materialtransportinfrastrukturen, die eine dezentrale Eingangszurechnung mit minimaler Latenz erfordern.
  • Überwachung entfernter Hilfskontakte für Leistungsschalter, Trennventile und Sicherheitsverriegelungen für Notabschaltungen.

Bestellinformationen

Modell Bestellnummer
07 DI 92 (07DI92) Digitaleingangsmodul GJR5 2524 00 R0101 (GJR5252400R0101)

Technische Daten

Parameterkategorie Technische Daten
Hersteller ABB
Modellbezeichnung 07 DI 92 / 07DI92
Bestellnummer GJR5 2524 00 R0101 / GJR5252400R0101
Produktfunktion Digitales Eingangsmodul
Systemkompatibilität Advant Controller 31 (AC31 / 90 Series)
Netzwerkverbindungstyp CS31-Systembus (EIA-RS-485-Standard)
Gesamtzahl der Eingangskanäle 32 Kanäle
Nennversorgungsspannung 24 V DC
Betriebstemperaturbereich 0 bis 55 °C
Lagertemperaturbereich -25 bis 75 °C
Galvanische Trennung Über Optokoppler zwischen Datenbus und binärer Prozessleitung integriert
Lokale Statusüberwachung Direkte Zuordnung der Kanalwerte und Kommunikationsdiagnosen über die LED-Anzeige
Mechanische Abmessungen 120 mm Breite x 140 mm Höhe x 85 mm Tiefe
Nettogewicht des Moduls 450 g
Ursprungsland Deutschland
Versandgewicht (berechnet) 0,55 kg
Paketabmessungen (berechnet) 135 mm x 155 mm x 100 mm

Installationsrichtlinien

WICHTIGER WARNHINWEIS: VOLLSTÄNDIGE SPANNUNGSFREISCHALTUNG DES SYSTEMS ERFORDERLICH

Schalten Sie alle 24-V-DC-Instrumentierungsschleifen, Hilfsstromversorgungen und Feldsignal-Stromverbindungen frei und sichern Sie sie gegen Wiedereinschalten, bevor Sie mit der Modulkonfiguration, dem Anschließen von Leitungen oder dem Austausch von Baugruppen beginnen. Der Betrieb oder das Anschließen von Datenleitungssteckern unter Spannung kann Einschwingvorgänge auf den Feldleitungen auslösen, falsche SPS-Ausführungsfehler erzeugen und schwere, nicht behebbare Schäden an lokalen internen CMOS-Verarbeitungschips verursachen.

1
Haken Sie den oberen Befestigungsflansch des Moduls über die Oberkante eines ordnungsgemäß geerdeten 35-mm-Standard-Hutschienenabschnitts und üben Sie dabei gleichmäßigen Druck nach unten und hinten aus, bis der integrierte Federclip sicher einrastet. Alternativ können Sie die hintere Gehäuseplatte mit vier M4-Schrauben flach auf einer stabilen Montageplatte befestigen.
2
Nehmen Sie die transparente Schutzabdeckung gegen Staub von der rechten vertikalen Gehäuseseite ab. Stellen Sie die binären Hardware-Schalter vor der Initialisierung der Schleifenstromversorgung auf den gewünschten Zielindexwert der CS31-Bus-Remotestation ein.
3
Führen Sie die diskreten Mehrpunkt-24-V-DC-Feldleitungen zu den entsprechenden Klemmenbelegungen. Verwenden Sie hochwertige Kupferleiter mit einem maximalen Querschnitt von 2,5 mm2 für Stromversorgungsleitungen und 1,5 mm2 für einzelne Eingangsverarbeitungsleitungen.
4
Terminieren Sie die ankommenden und abgehenden RS-485-Serielfeldbusleitungen des CS31-Systems. Verbinden Sie die Folienschirmung des strukturierten Kabels sicher direkt am Schaltschrankübergang mit einer gemeinsamen Erdungsschiene, um eine umfassende Einhaltung der Anforderungen an die elektromagnetische Abschirmung zu gewährleisten.

FAQ

Sind die 32 diskreten digitalen Eingänge dieses Moduls elektrisch voneinander isoliert?

Nein, die 32 Eingangskanäle verwenden intern ein gemeinsames Bezugspotenzial. Eine galvanische Hochspannungsisolierung durch integrierte Optokoppler bleibt jedoch zwischen dem kombinierten Feld-Eingangsblock und den darunterliegenden Komponenten des internen CS31-Systembusnetzwerks bestehen.

Wie wird die Adresse des Ziel-Feldnetzwerks an diesem digitalen Eingangsblock eingestellt?

Die eindeutige Netzwerkadresse wird manuell über einen speziellen binären DIL-Schalterblock eingestellt, der sich hinter der aufschiebbaren transparenten Kunststoffabdeckung an der rechten Seite des Geräts befindet. Dieser Schritt muss vor dem Systemstart durchgeführt werden.

Was ist die Hauptfunktion der integrierten Hardware-Filterschaltung an den Eingängen?

Das Modul verwendet an seinen Eingängen eine interne Hardware-Signalverzögerung. Diese verzögert eingehende Daten, um transiente Induktionsstörungen zu unterdrücken und mechanisches Kontaktprellen der Sensoren zu beseitigen, bevor der logische Zustand an den Masterprozessor weitergegeben wird.

Ist beim Durchführen eines Warm- oder Kaltmodulaustauschs ein Online-Download der Anwendungslogik erforderlich?

Nein, da das Modul keine unabhängigen Benutzeranwendungsprogramme oder benutzerdefinierten Projektparameterdateien enthält. Stellen Sie beim Austausch eines Geräts sicher, dass die manuellen binären DIL-Adressschalter vor dem Wiederanschließen der Stromversorgung exakt mit denen des ersetzten Geräts übereinstimmen.
