ABB 3ADT316400R0502 SDCS-BAB-F02 DCS550/DCS880 Brückenadapterplatine

SKU SDCS-BAB-F02 3ADT316400R0502

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: ABB
Produkt-Nr.: SDCS-BAB-F02 3ADT316400R0502
Herkunftsland:China
Produkttyp: Brückenadapterplatine
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 299g
Abmessungen: 24 cm x 19 cm x 5,3 cm
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

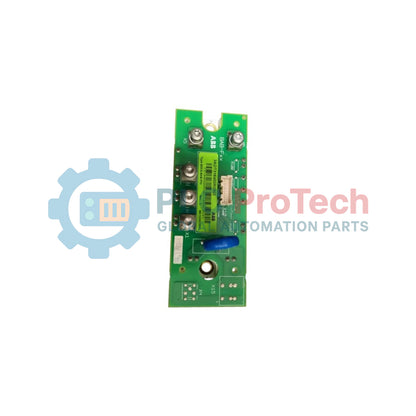

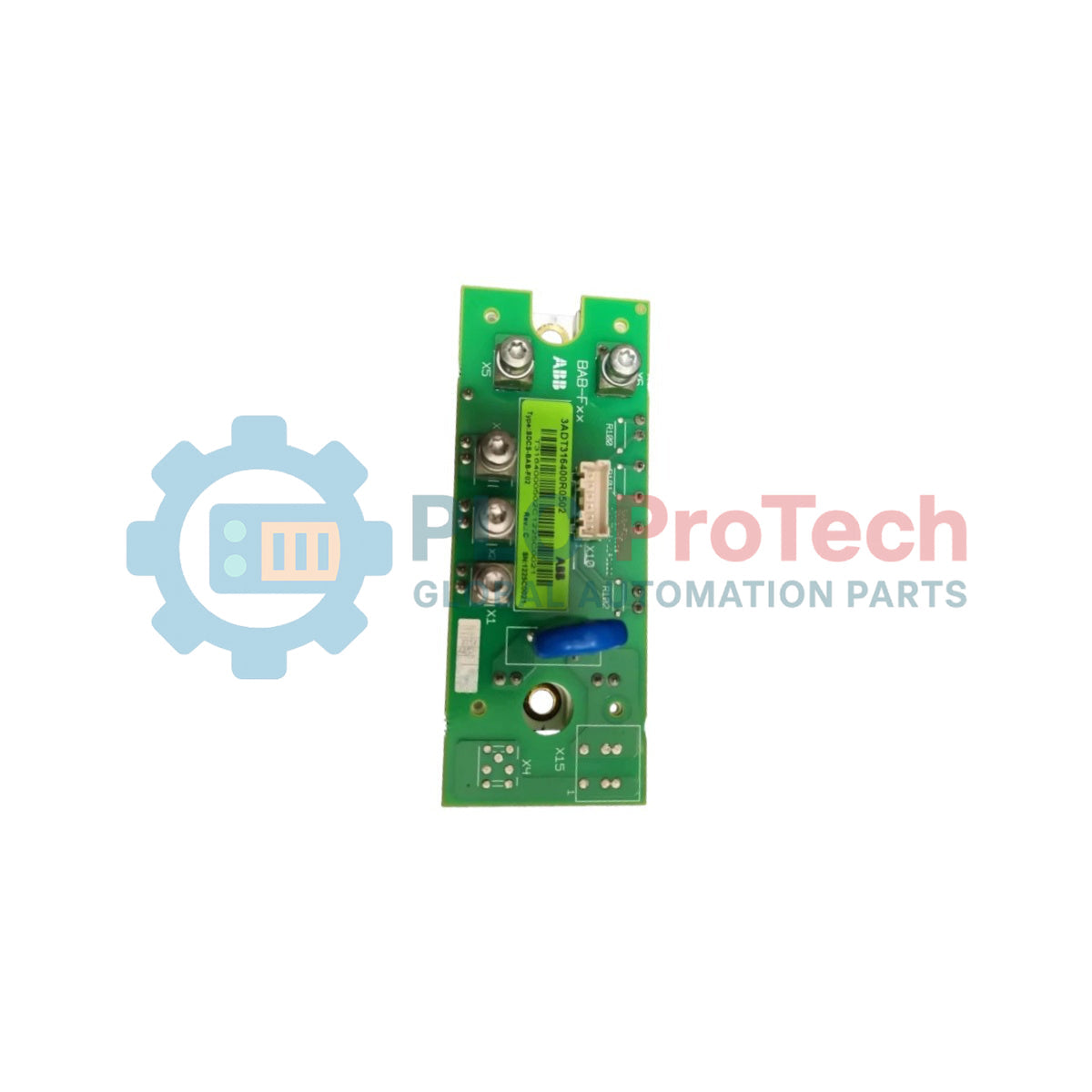

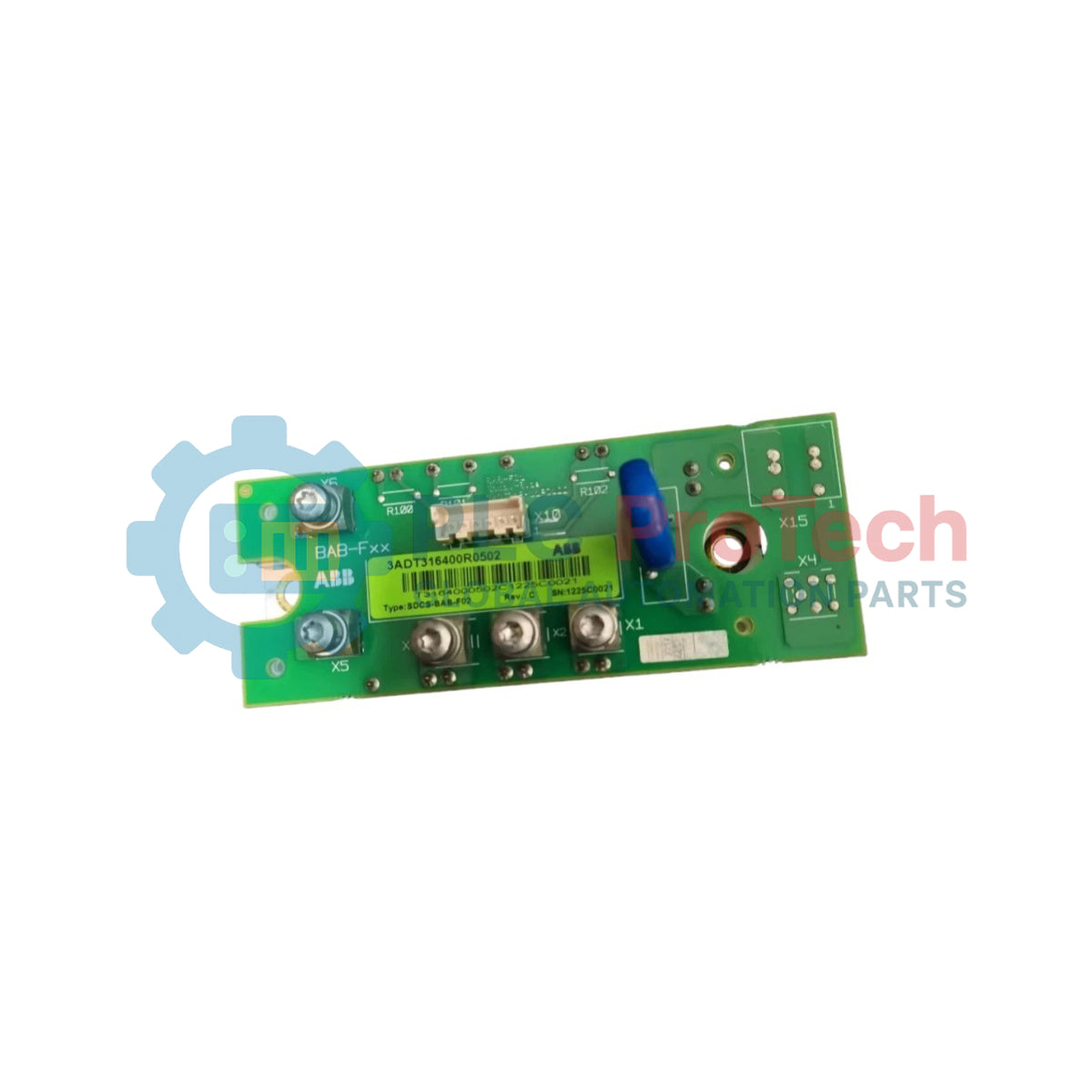

Die SDCS-BAB-F02 (Produkt-ID: 3ADT316400R0502) ist eine von ABB gefertigte Brückenanpassungsplatine für die spezialisierte Integration in industrielle Gleichstromantriebssysteme. Diese Leiterplatte dient hauptsächlich als kritische Steuerungskomponente innerhalb der Feldstromrichterschaltung der Module der Serien DCS550 und DCS880-S. Sie übernimmt die Signalführung und strukturelle Anpassung zwischen der zentralen Steuerelektronik und den Thyristorbrückenkomponenten und stellt damit eine wichtige Verbindung zur Wahrung der Genauigkeit des Systemrückkopplungsregelkreises dar. Das Hardwarelayout ist für eine zuverlässige Platzierung als internes Ersatzteil oder als Funktionselement in speziellen Kits mit mehrstufiger Konfiguration ausgelegt, beispielsweise in den Kofferbaugruppen DCS550 und DCS880.

Merkmale

Nahtlose Architektur zur betrieblichen Anpassung für mehrstufige Stromrichterbaugruppen
Robustes Leiterplattendesign für die Einsatzbedingungen von Feldstromrichtersystemen
Serienübergreifende Hardwarekompatibilität mit verschiedenen Nennleistungen und Baugrößen in industriellen Antriebsnetzwerken
Geprüftes Teileintegrationslayout für komplette Kits mit mehrstufiger Konfiguration

Anwendungen

Industrielle Gleichstromrichterserien ABB DCS550 und DCS880-S
Schnittstellen zur Anpassung und Steuerung der Thyristorbrücke
Nachverfolgungskonfigurationen für dedizierte Feldstromrichtermodule

Technische Spezifikationen

Parameter	Spezifikation
Hersteller	ABB
Produkt-ID	3ADT316400R0502
ABB-Typenbezeichnung	SDCS-BAB-F02
Katalogbeschreibung	SDCS-BAB-F02 BRIDGE ADAPTIO / SDCS-BAB-F02 BRIDGE ADAPTIONS BO
Produktname	SDCS-BAB-F02 BRIDGE ADAPTIONS BOARD
Zolltarifnummer	85049099
Ursprungsland	China (CN)
Nettogewicht des Produkts	0,299 kg
Bruttogewicht	0,299 kg
Kategorie des Antriebsteils	Feldstromrichter
Mindestbestellmenge	1 Stück

Installationsrichtlinien

Trennen Sie alle primären Eingangsspannungen und die Hilfsversorgungen der Steuerung, bevor Sie interne Elektronikplatinen berühren oder austauschen.
Tragen Sie beim Umgang mit Leiterplatten ordnungsgemäß ein zugelassenes, zuverlässig mit einem Erdungspunkt verbundenes Antistatik-Armband, um elektrostatische Gefahren zu mindern.
Richten Sie die vorgebohrten Montageführungsöffnungen der Leiterplatte exakt an den Abstandshaltern der Antriebseinheit aus, bevor Sie die Befestigungselemente festziehen.
Stellen Sie sicher, dass alle internen Flachbandkabel und Kabelbäume der Anschlussklemmen vollständig und ohne mechanische Belastung in ihren passenden Buchsen sitzen.

FAQ

Unter welche primäre Betriebskategorie fällt diese Platine innerhalb des Antriebsmoduls?

Die Platine dient speziell als Feldregerkomponente zur korrekten Brückenanpassung und Signalverfolgung.

In welche spezifischen Systemkit-Konfigurationen ist diese Platine integriert?

Das Gerät wird als Funktionsteil in mehreren Kit-Baugruppen verwendet, darunter der DCS550-Koffer (2-stufig und 3-stufig) sowie die DCS880-Kofferanordnungen.

Welche strukturellen Gewichtseigenschaften sind für diese Hardwareeinheit dokumentiert?

Das verifizierte Nettogewicht und Bruttogewicht des Produkts beträgt genau 0,299 kg.
