Beschreibung

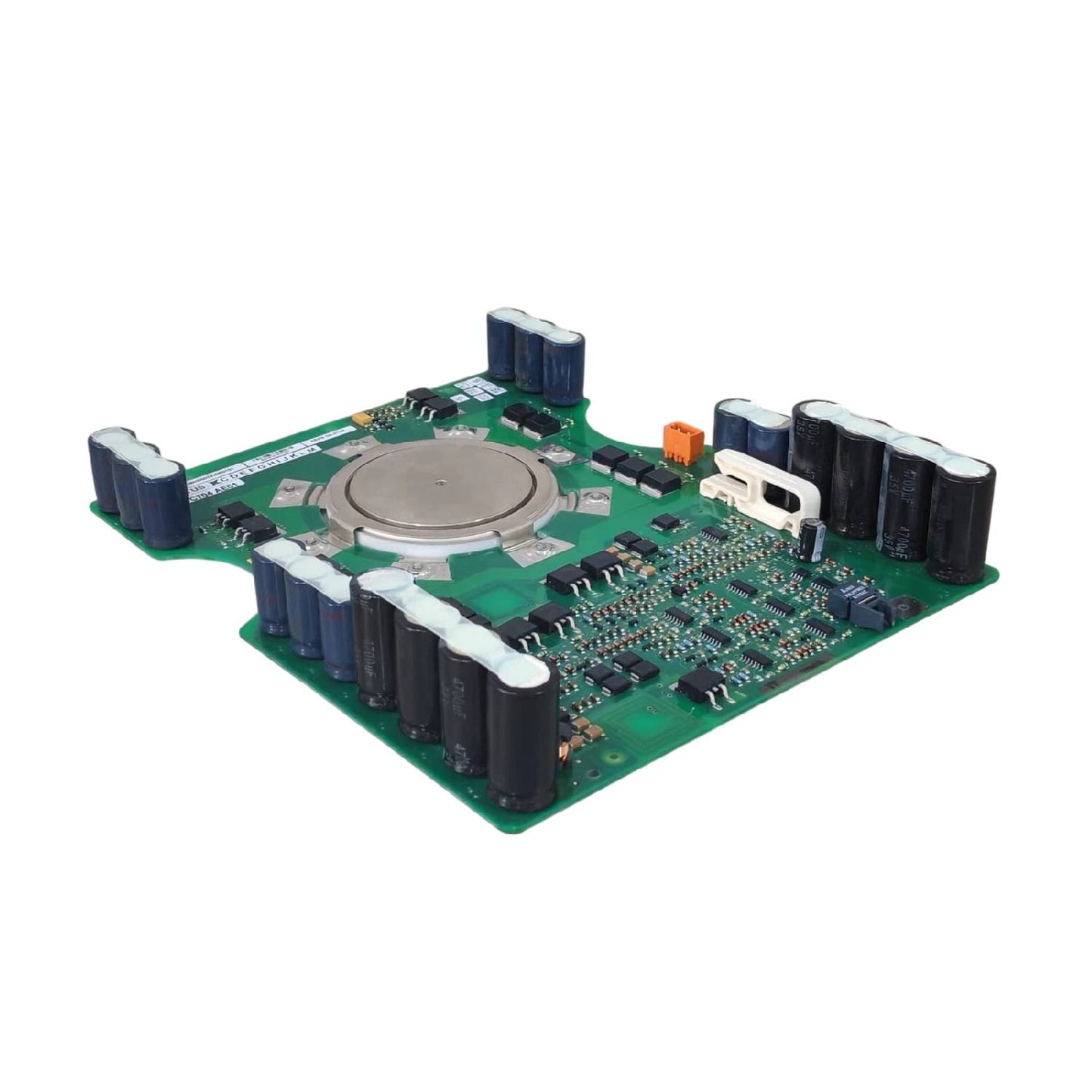

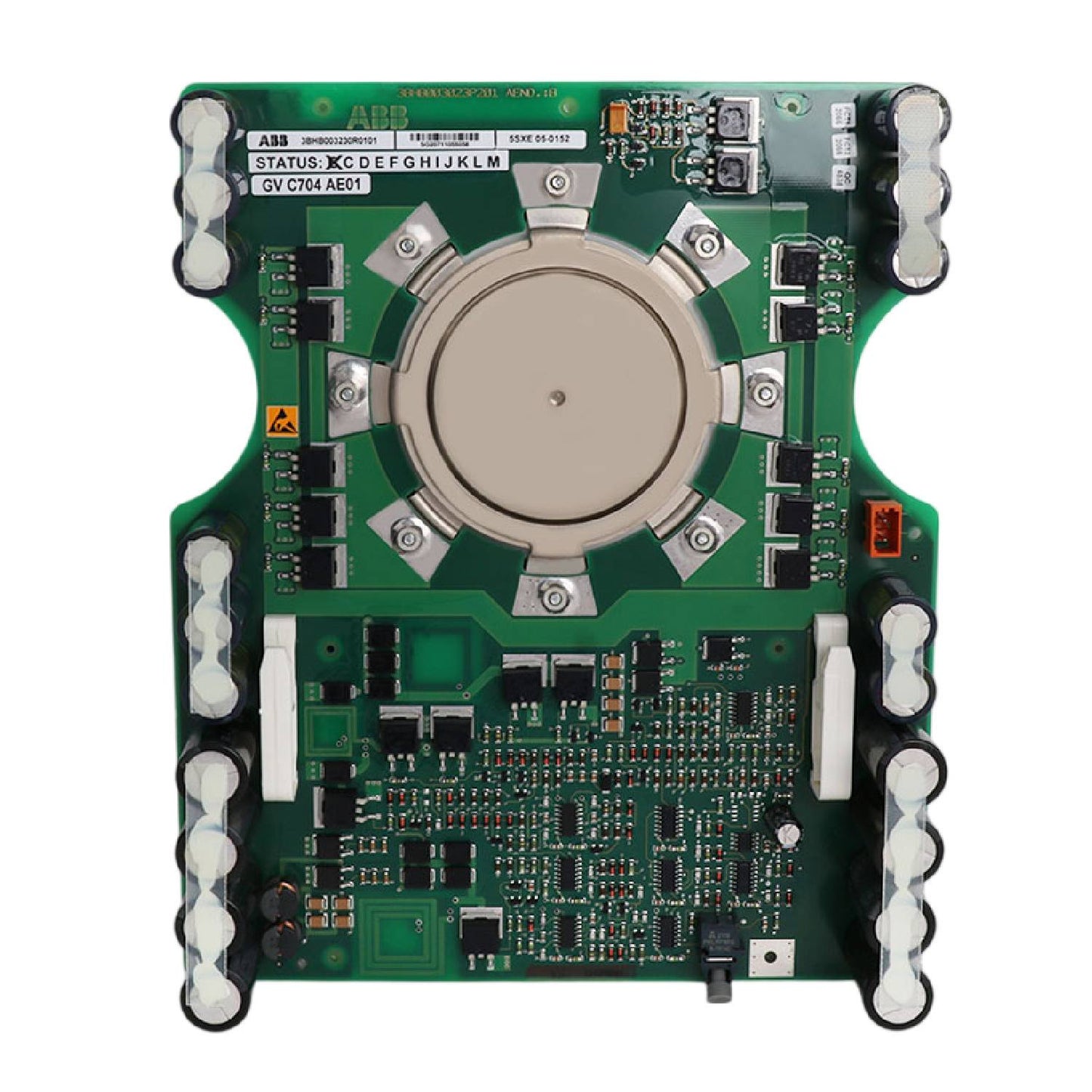

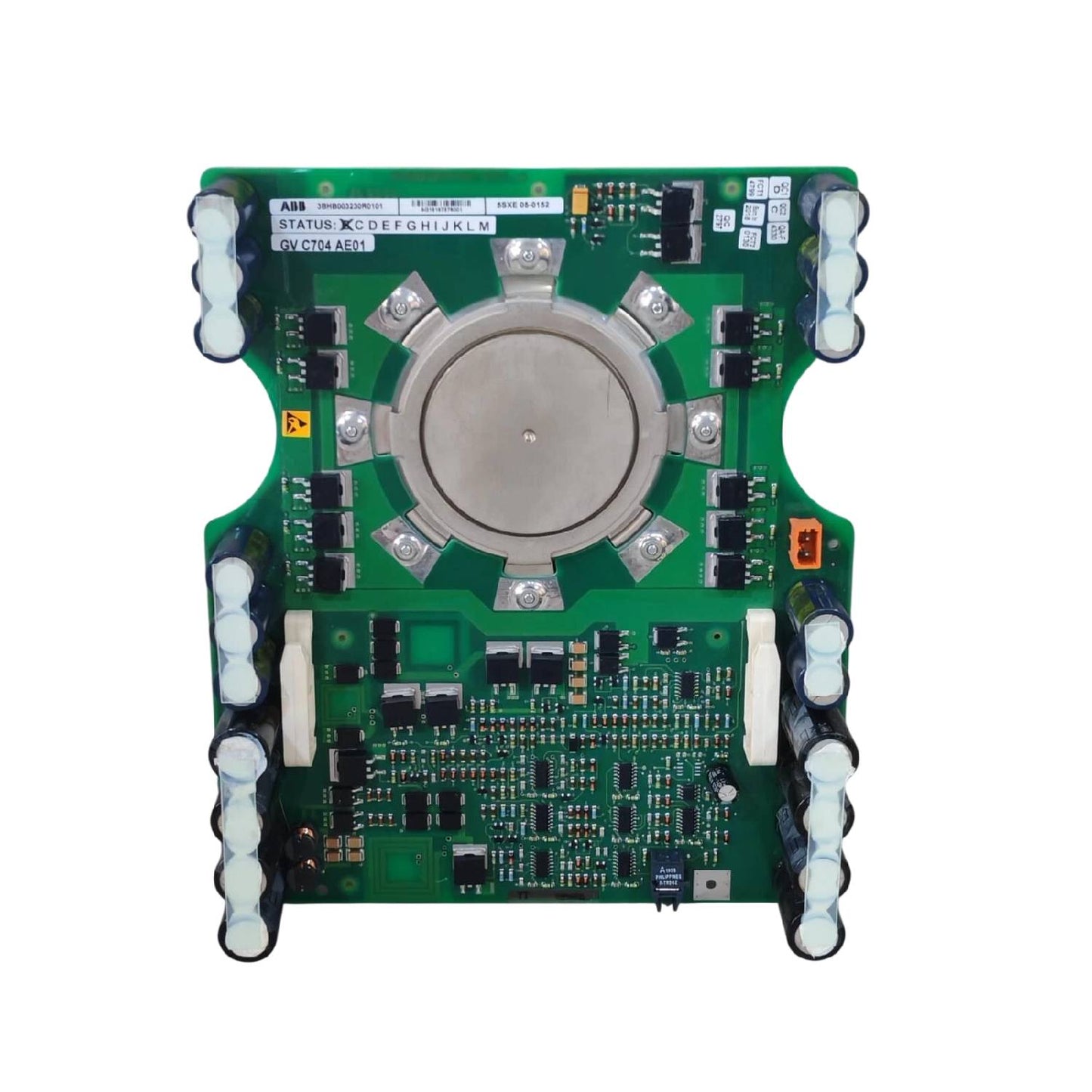

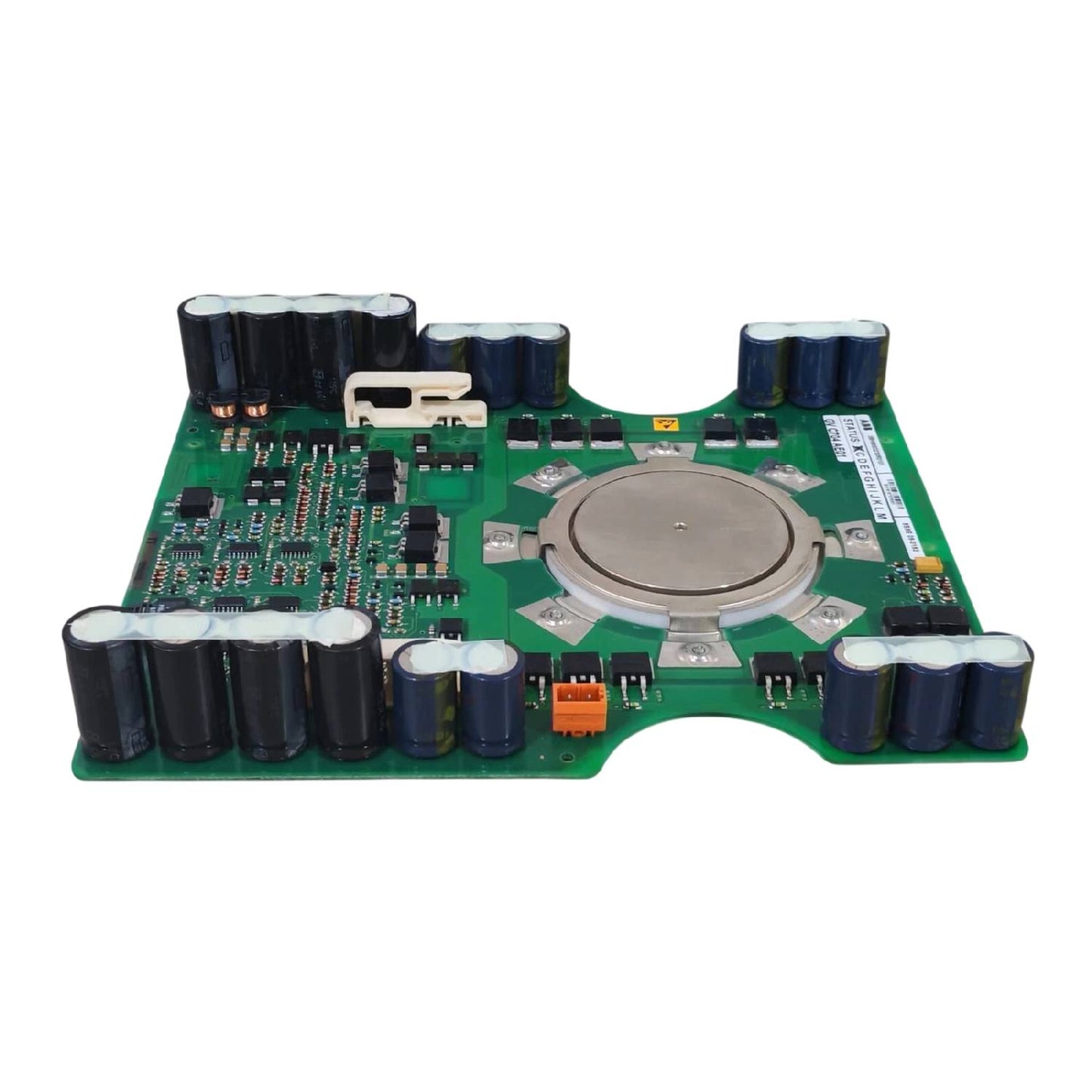

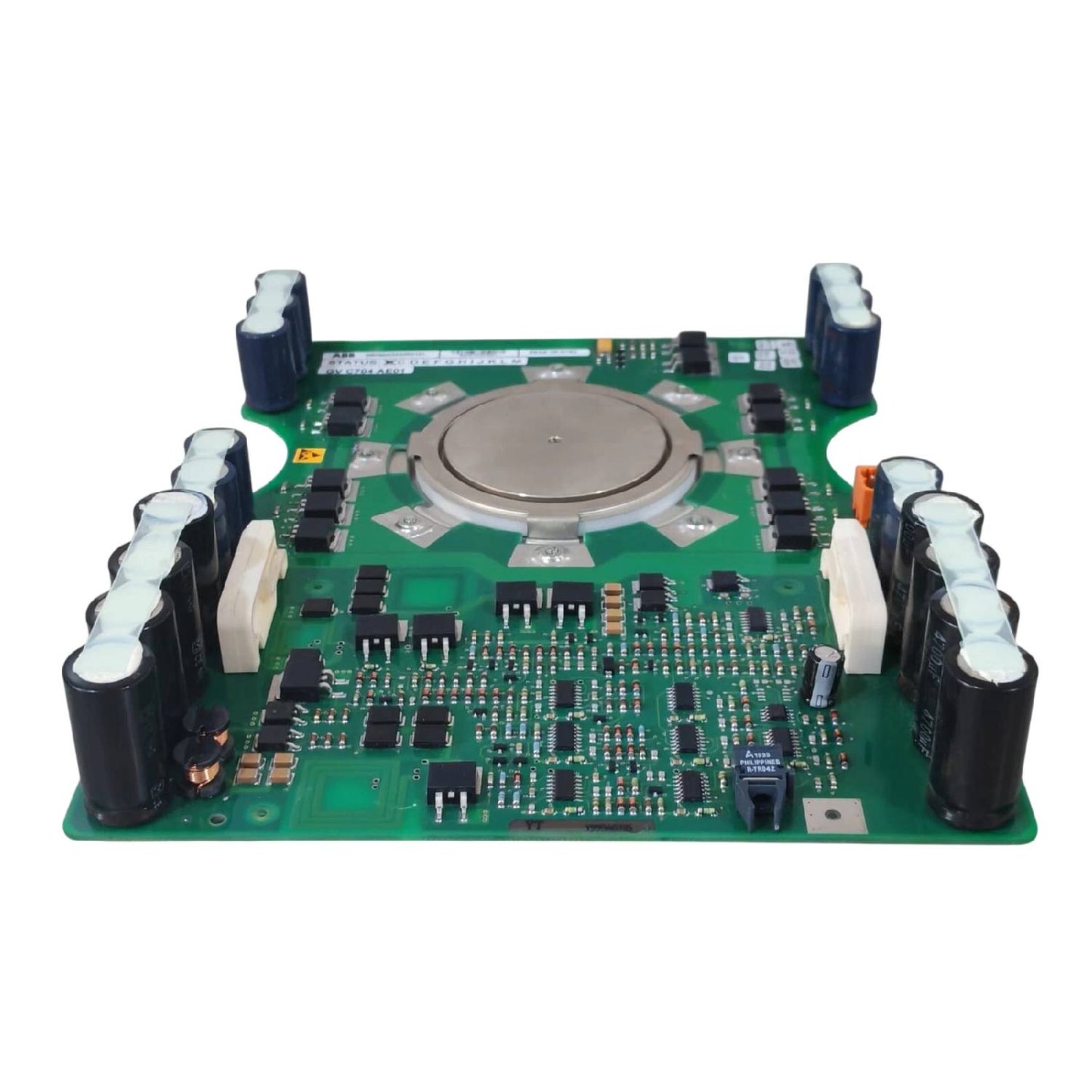

Das ABB 3BHB003230R0101, offiziell mit den Typencodes GVC704 AE01 und dem zugehörigen Ersatzmodellcode 5SHX1445H0001 (Teilenummer 3BHL000391P0101) bezeichnet, fungiert als leistungsstarke integrierte Gate-Einheit und IGCT-MODUL-Antriebsbaugruppe. Das Gerät wurde ausschließlich für Mittelspannungs-Steuerungsinfrastrukturen entwickelt und liefert die energiereichen Schaltimpulse, die zur Aktivierung der internen Leistungshalbleiter in den Mittelspannungsantrieben ACS1000 und ACS6000 erforderlich sind. Es ist über faseroptische Teilnetze direkt angebunden und wandelt Diagnose-Steuerbefehle mit geringer Leistung in synchronisierte Zündsequenzen für die zugehörige Thyristorbaugruppe 3BHL000392P0101 (5SHX 1060H0001) um. Die Gate-Hardware verfügt über keine interne Potenzialtrennung. Daher müssen alle externen Versorgungswege für das vollständige Hochspannungspotenzial des Leistungskreises gegenüber den physischen Erdbezugspunkten isolationsfest ausgelegt sein.

Merkmale

• Verriegelte Zündplatine zur direkten Kombination mit Mittelspannungs-Halbleiterblöcken.
• Faseroptische Steuerempfängeranordnung zur störsicheren Signalverarbeitung gegenüber elektromagnetischen Störungen.
• Für starke Ein- und Ausschaltvorgänge von Thyristoren ausgelegter Hochstrom-Gate-Signalpfad.

Anwendungen

• Zünd- und Leistungszellensteuerung in Schaltschränken für hochbelastbare Motorantriebe mit variabler Frequenz.
• Verarbeitungsregelkreise für drehmomentstarke Asynchron- und Synchronmaschinen in Antrieben von Bergwerksmühlen.
• Telemetrie für die Pipeline-Kompression und Regelung von Förderpumpen in großen Öl- und Gasanlagen.
• Schaltpfade für mehrphasige Antriebswechselrichter in elektrischen Schiffsantriebssystemen.

Technische Daten

Installationshinweise

• Das gesamte Antriebsgehäuse vom externen Netz trennen und alle Energiespeicherkondensatoren des Hochspannungs-Zwischenkreises vollständig entladen lassen, bevor mit dem Ausbau begonnen wird.
• Das Gerät nur innerhalb zertifizierter ESD-Schutzbereiche handhaben und dabei ein ordnungsgemäß geerdetes Handgelenkband tragen, um empfindliche CMOS-Komponenten zu schützen.
• Faseroptische Signalleitungen nicht über einen Mindestbiegeradius von 30 mm hinaus biegen, um eine starke Signaldämpfung zu vermeiden.
• Alle primären Befestigungselemente sicher anziehen, damit das Gestell standardmäßigen strukturellen Maschinenvibrationen standhält, ohne dass sich das Kontaktmaß verschiebt.
