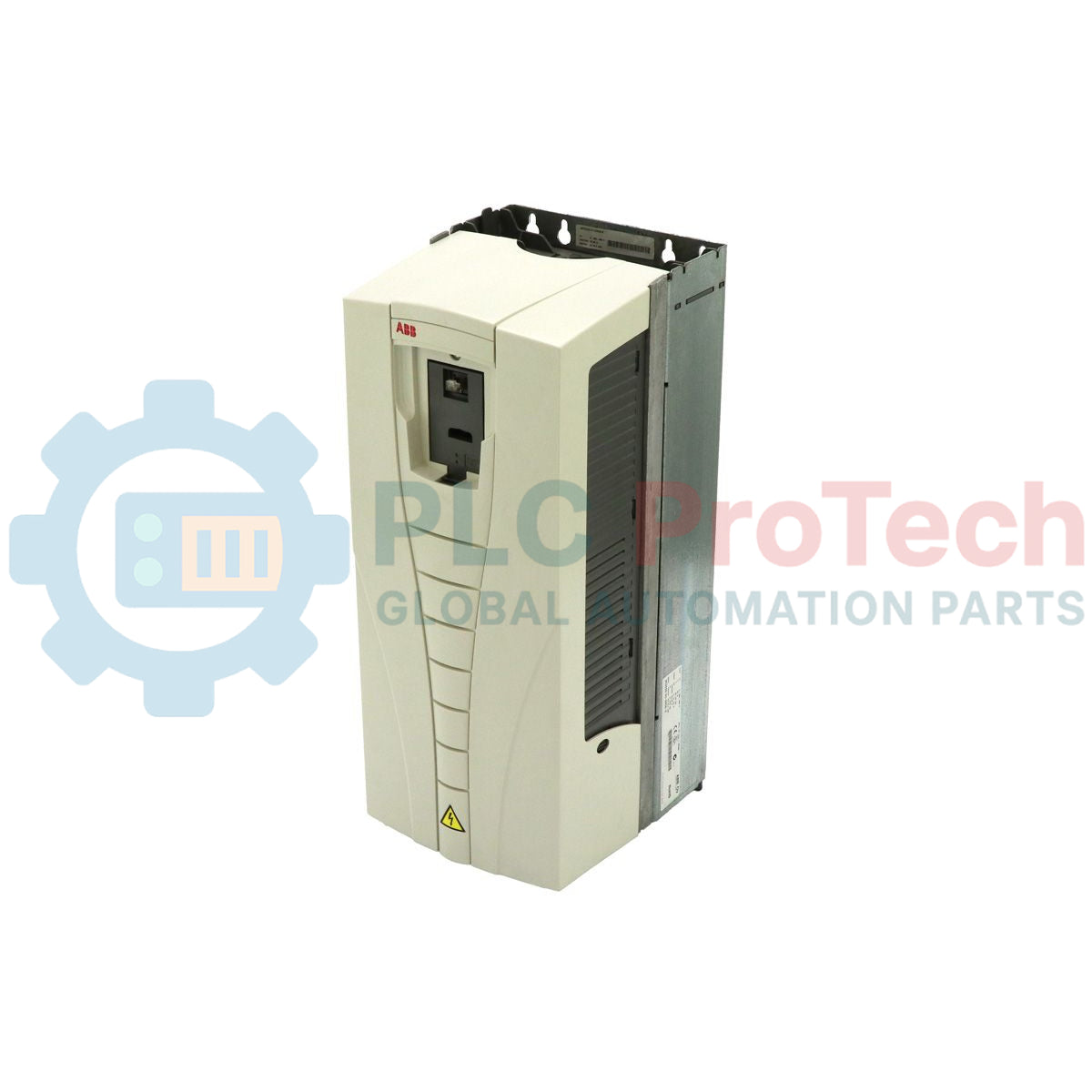

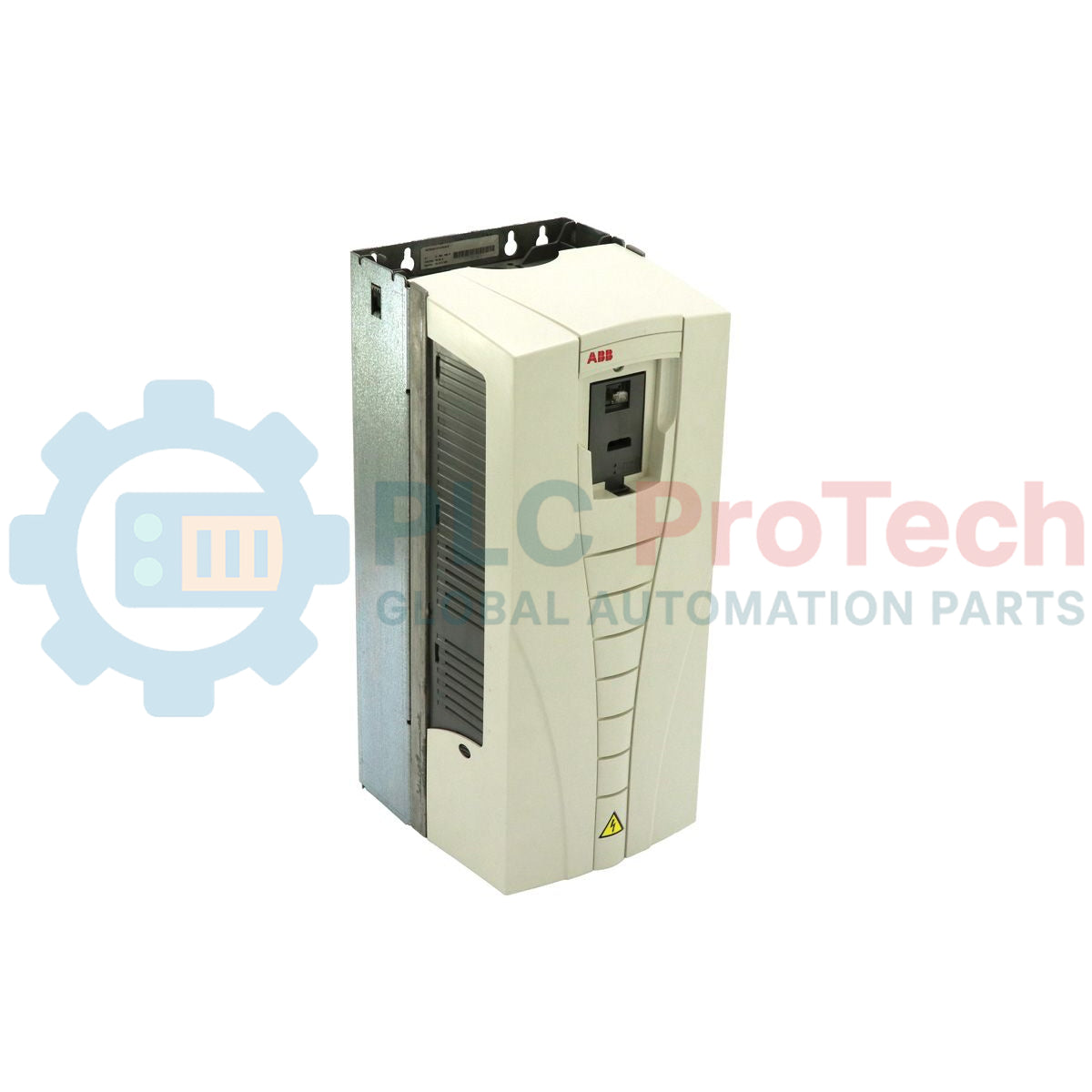

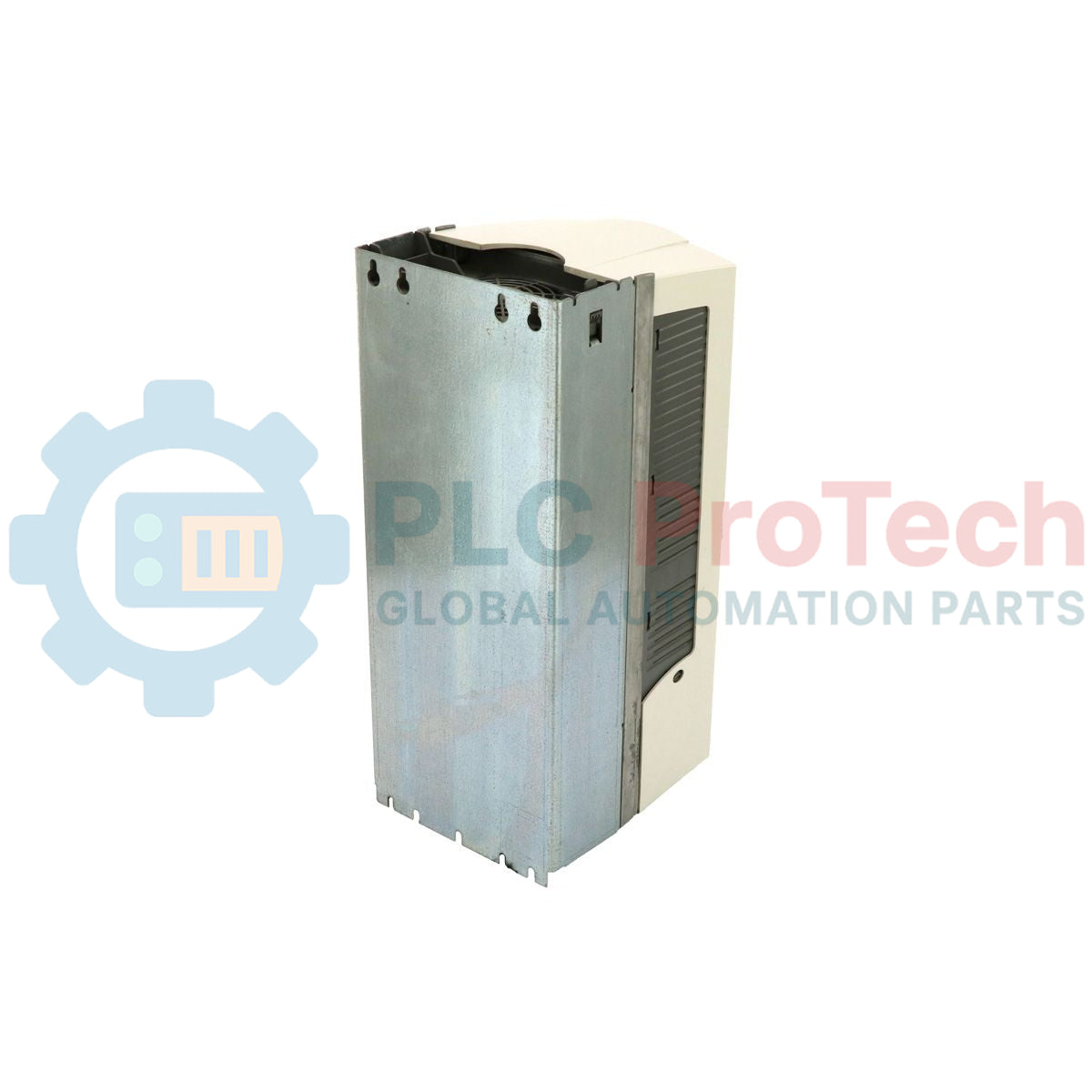

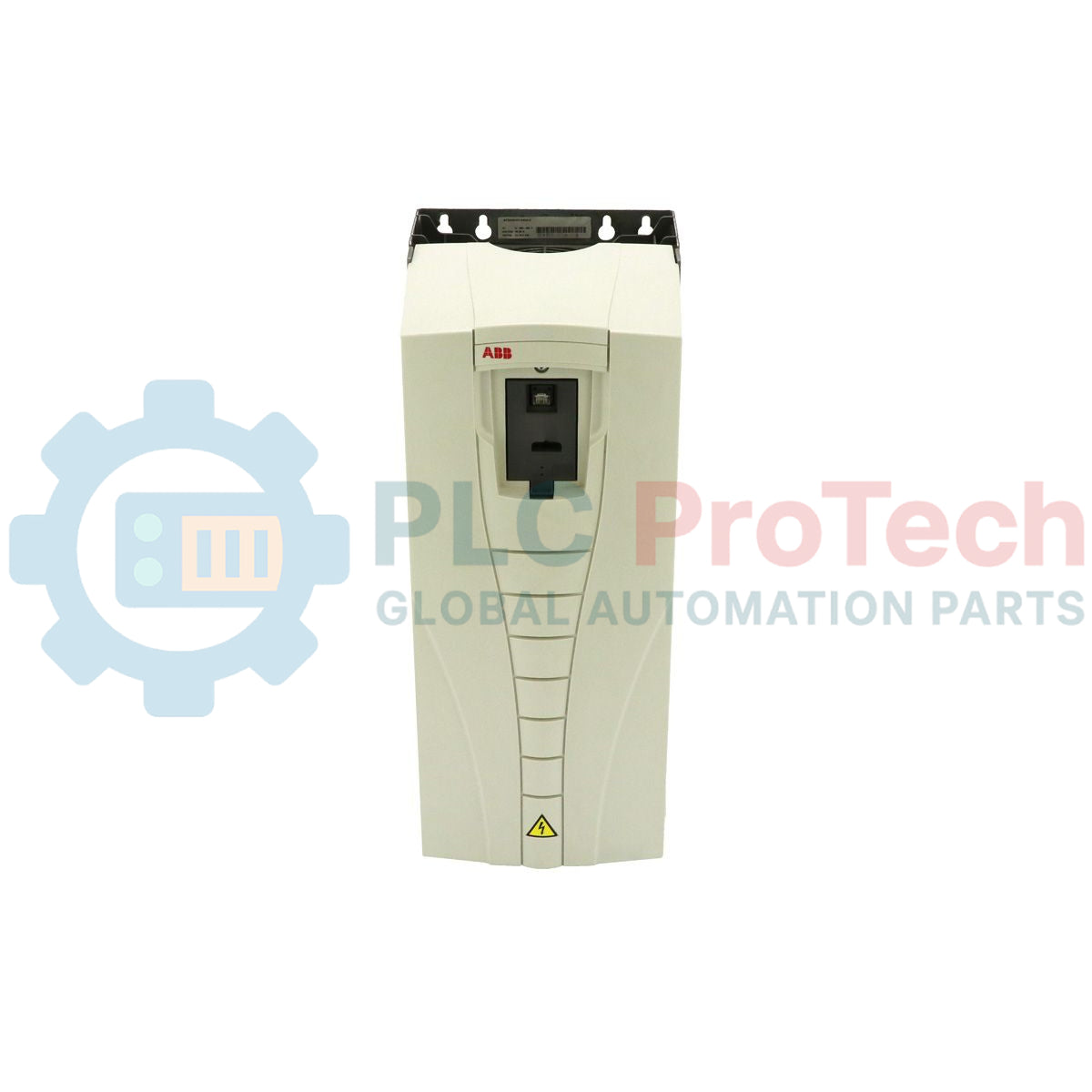

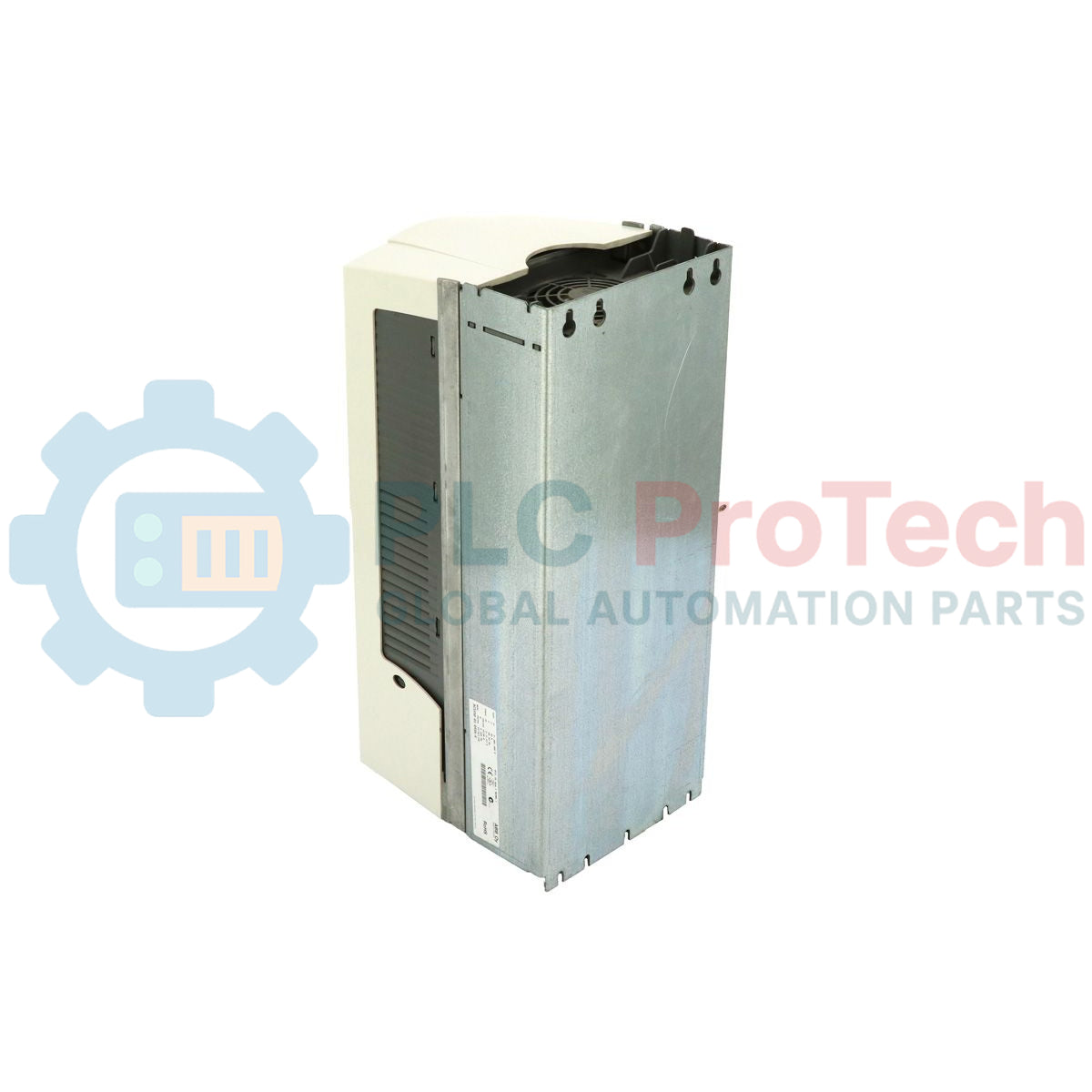

ABB ACS550-01-045A-4 3AUA0000012789-D wandmontierter Niederspannungs-Wechselstromantrieb

Beschreibung

Der ABB ACS550-01-045A-4 (Produkt-ID: 3AUA0000012789-D) ist ein wandmontierter Niederspannungs-AC-Frequenzumrichter zur geregelten Drehzahl- und Drehmomentsteuerung dreiphasiger Elektromotoren. Dieser Frequenzumrichter in der Baugröße R3 wurde für standardmäßige industrielle Anwendungen entwickelt und arbeitet bei einer nominalen Eingangsspannung von 380 V bis 480 V und einer Frequenz von 47,5 Hz bis 63 Hz. Er bietet robuste Motorregelungsfunktionen für Anwendungen mit variablem und konstantem Drehmoment in unterschiedlichen Prozessumgebungen.

Das mit einem Schutzgehäuse gemäß IP21 / NEMA Typ 1 ausgestattete Gerät ABB ACS550-01-045A-4 unterstützt Ausgangsströme für den Normalbetrieb bis zu 45 A (Ausgangsleistung 22 kW) und für den Schwerlastbetrieb bis zu 38 A (Ausgangsleistung 18,5 kW). Seine effiziente Leistungsumwandlung erreicht die Effizienzklasse IE2 und unterstützt einen optimierten Energieverbrauch bei unterschiedlichen Betriebslastprofilen.

Als wesentlicher Bestandteil der ABB-Antriebsfamilie für allgemeine Anwendungen ermöglicht der ABB ACS550-01-045A-4 3AUA0000012789-D eine zuverlässige Drehzahlregelung in industriellen Automatisierungssystemen. Er lässt sich nahtlos in Motorsteuerzentralen und Maschinenschalttafeln integrieren und gewährleistet eine konstante Leistung sowie den Schutz industrieller Maschinen.

Ausstattung

• Zwei Bemessungsarten: Unterstützt Nennwerte für den Normalbetrieb von 45 A / 22 kW sowie für den Schwerlastbetrieb von 38 A / 18,5 kW und eignet sich damit für unterschiedliche Anforderungen beim Motorstart und bei der Last.
• Großer Eingangsspannungsbereich: Betrieb an standardmäßigen dreiphasigen AC-Netzen von 380 V bis 480 V bei einem Frequenzbereich von 47,5 Hz bis 63 Hz.
• Energieeffiziente Leistung der Klasse IE2: Bietet eine optimierte Leistungsverteilung mit geringen relativen Betriebsverlusten bei Teillast und Volllast.
• Kompakte Baugröße R3: Das platzsparende, wandmontierte Design ermöglicht eine einfache Installation im Schaltschrank oder die direkte Wandmontage.
• Standard-Umgebungsgehäuse: Ausgeführt mit der Schutzart IP21 / NEMA Typ 1 zum Schutz vor senkrecht fallenden Wassertropfen und festen Gegenständen in typischen industriellen Innenbereichen.

Anwendungen

• Kreiselpumpen und Ventilatoren: Regelt die Durchflussraten dynamisch und senkt den Energieverbrauch bei geringer Auslastung in industriellen HLK- und Flüssigkeitstransfersystemen.
• Förderanlagen und Materialtransport: Ermöglicht eine gleichmäßige Beschleunigung und Drehzahlregelung für den kontinuierlichen Produkttransport und reduziert mechanische Belastungen.
• Kompressoren und Mischer: Liefert eine konstante Motor-Drehmomentregelung bei hohen Belastungsanforderungen.

Technische Daten

Allgemein

Elektrische Daten

Leistung und Wirkungsgrad

Mechanische und Umgebungsbedingungen

Installationsrichtlinien

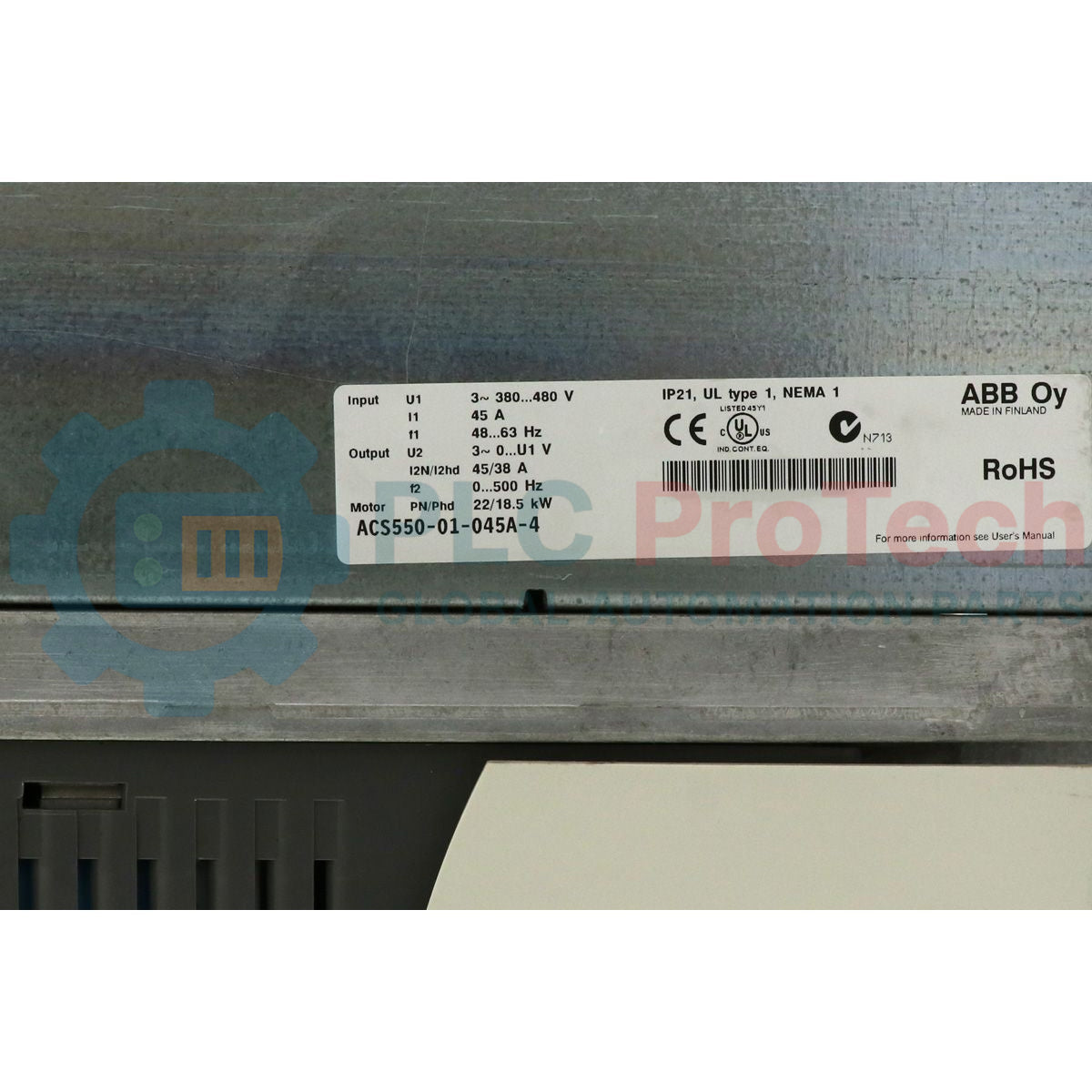

1. Prüfung vor der Installation: Überprüfen Sie das Typenschild des Frequenzumrichters, um sicherzustellen, dass die Nennspannung (380 V–480 V) und die Stromkapazität zur örtlichen Stromversorgung und den Motorspezifikationen passen.
2. Montage: Montieren Sie das Gerät senkrecht auf einer glatten, stabilen und nicht brennbaren Oberfläche in einer sauberen Innenumgebung gemäß IP21 / NEMA Typ 1.
3. Hinweise zur Luftzirkulation: Halten Sie oberhalb und unterhalb des Gehäuses der Baugröße R3 ausreichend vertikalen Abstand ein, um eine ungehinderte Kühlluftzirkulation zu gewährleisten.
4. Leistungsverdratung: Verdrahten Sie die dreiphasige Netzversorgung und die Motoranschlüsse mit korrekt dimensionierten Kabeln sowie geeigneten Schutzsicherungen oder Leitungsschutzschaltern. Stellen Sie sicher, dass die Schutzerdungsanschlüsse (PE) sicher geerdet sind.
5. Steuerungs- und Signalanschlüsse: Trennen Sie Steuer-, Analogsignal- und Kommunikationskabel von Hochspannungsleitungen, um elektromagnetische Störungen zu vermeiden.

Konfiguration und Inbetriebnahme

• Parametersicherung: Sichern oder dokumentieren Sie vor dem Austausch eines vorhandenen Frequenzumrichters alle benutzerdefinierten Parametereinstellungen über das Bedienfeld.
• Grundeinstellung: Konfigurieren Sie wichtige Motortypenschildparameter, einschließlich Nennspannung, Nennstrom, Frequenz, Drehzahl und Nennleistung.
• E/A-Konfiguration: Stellen Sie digitale und analoge Eingänge für Start-/Stopp-Steuersignale und Drehzahlsollwerte gemäß der Verdrahtung des Steuerungssystems ein.
• Betriebskontrollen: Führen Sie zunächst eine Drehprüfung des nicht gekoppelten Motors durch, um die korrekte Ausgangsphasendrehung und Drehrichtung zu bestätigen, bevor Sie ihn unter Volllast betreiben.
