ABB

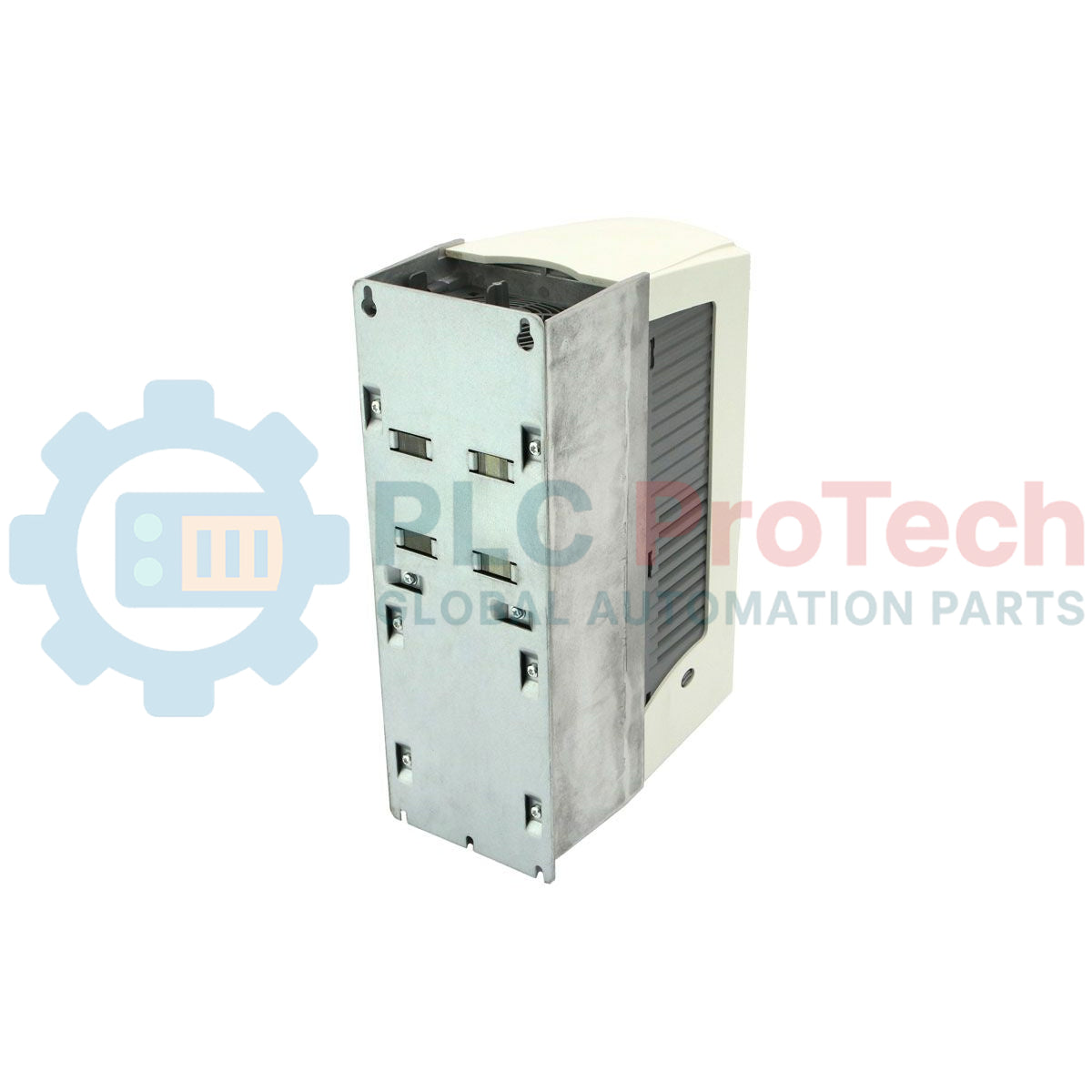

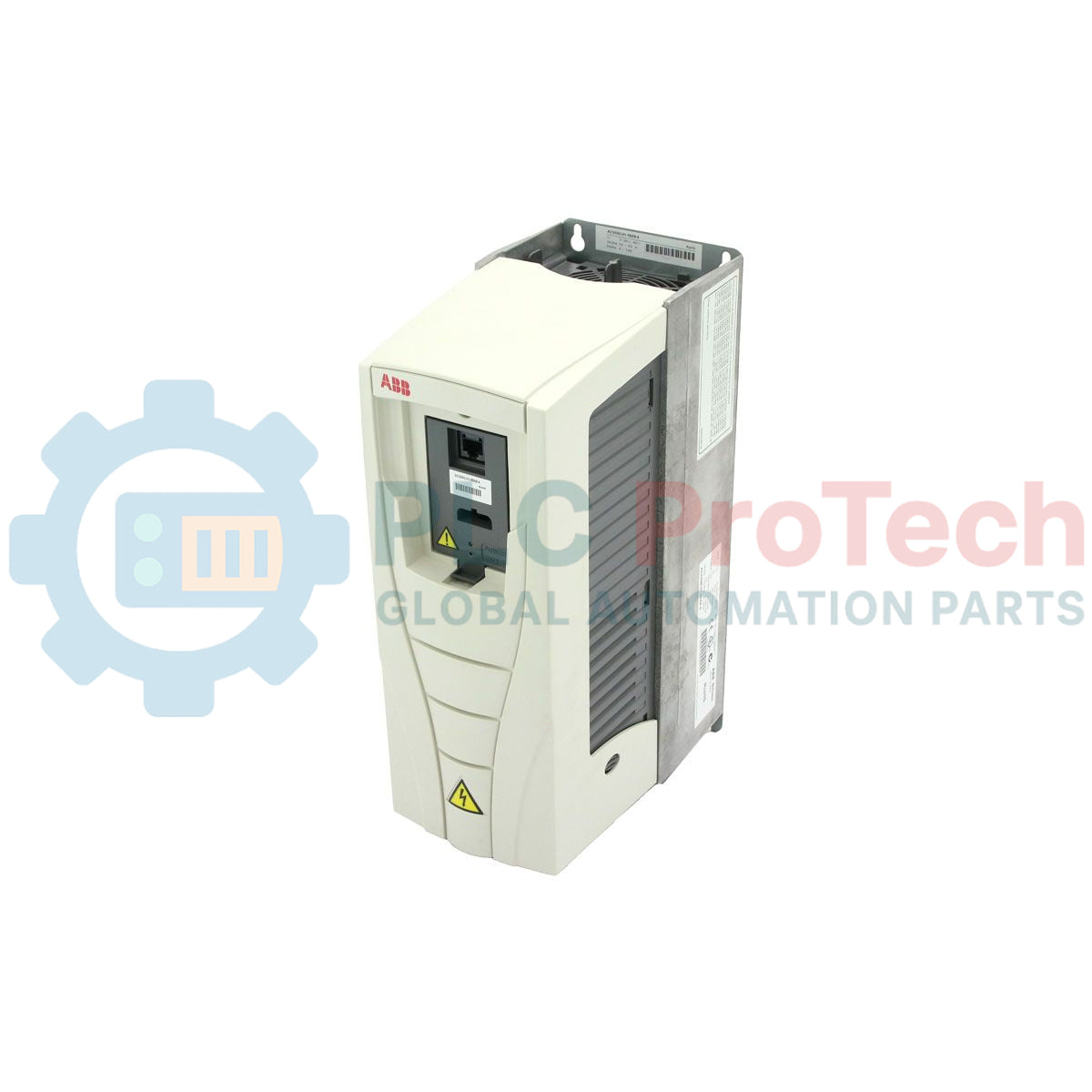

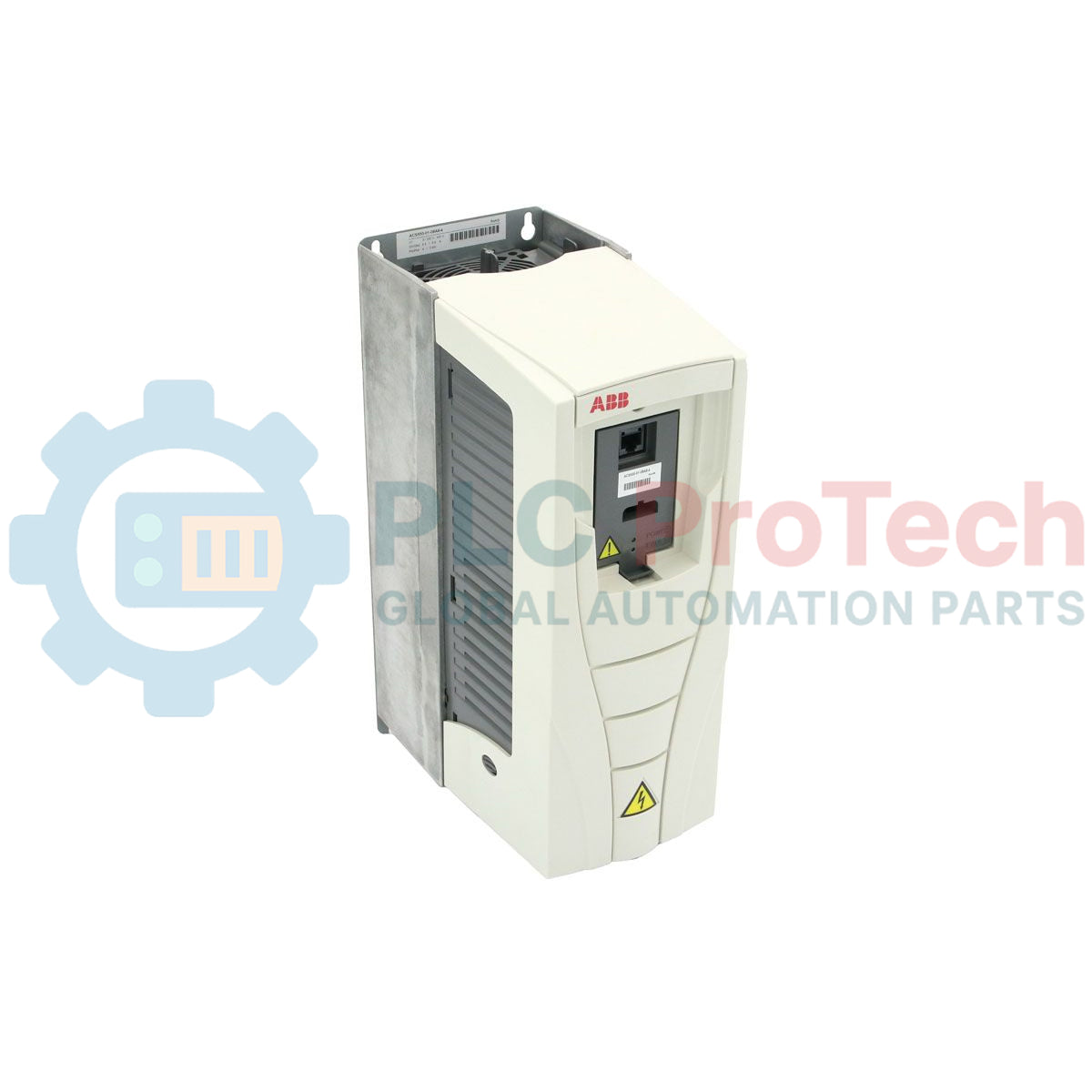

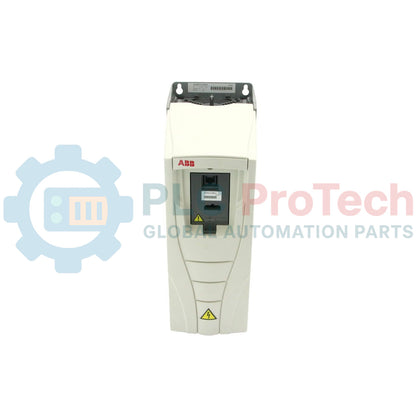

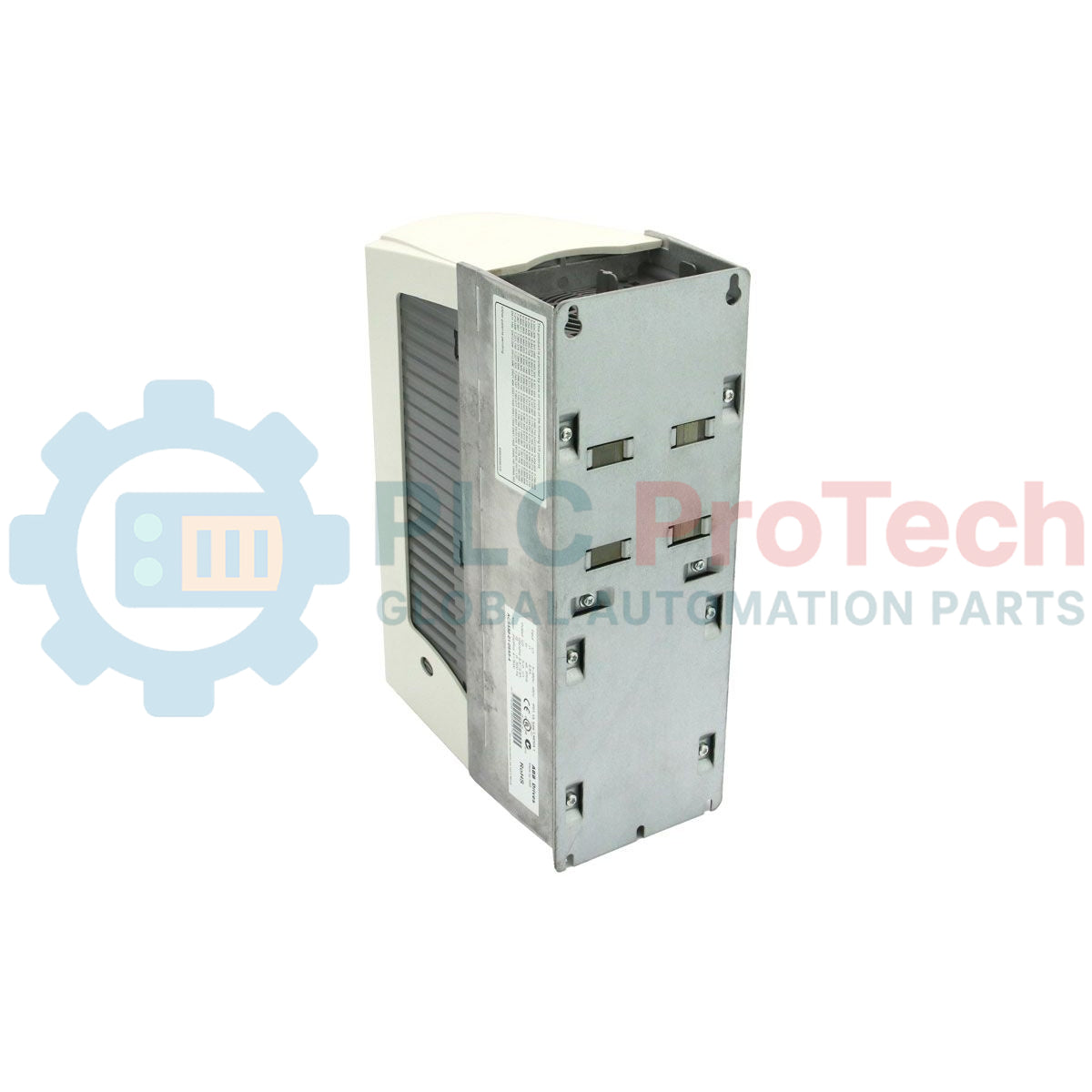

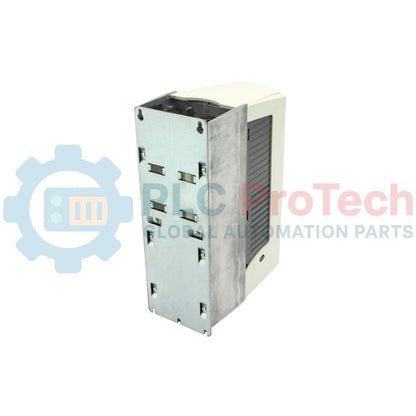

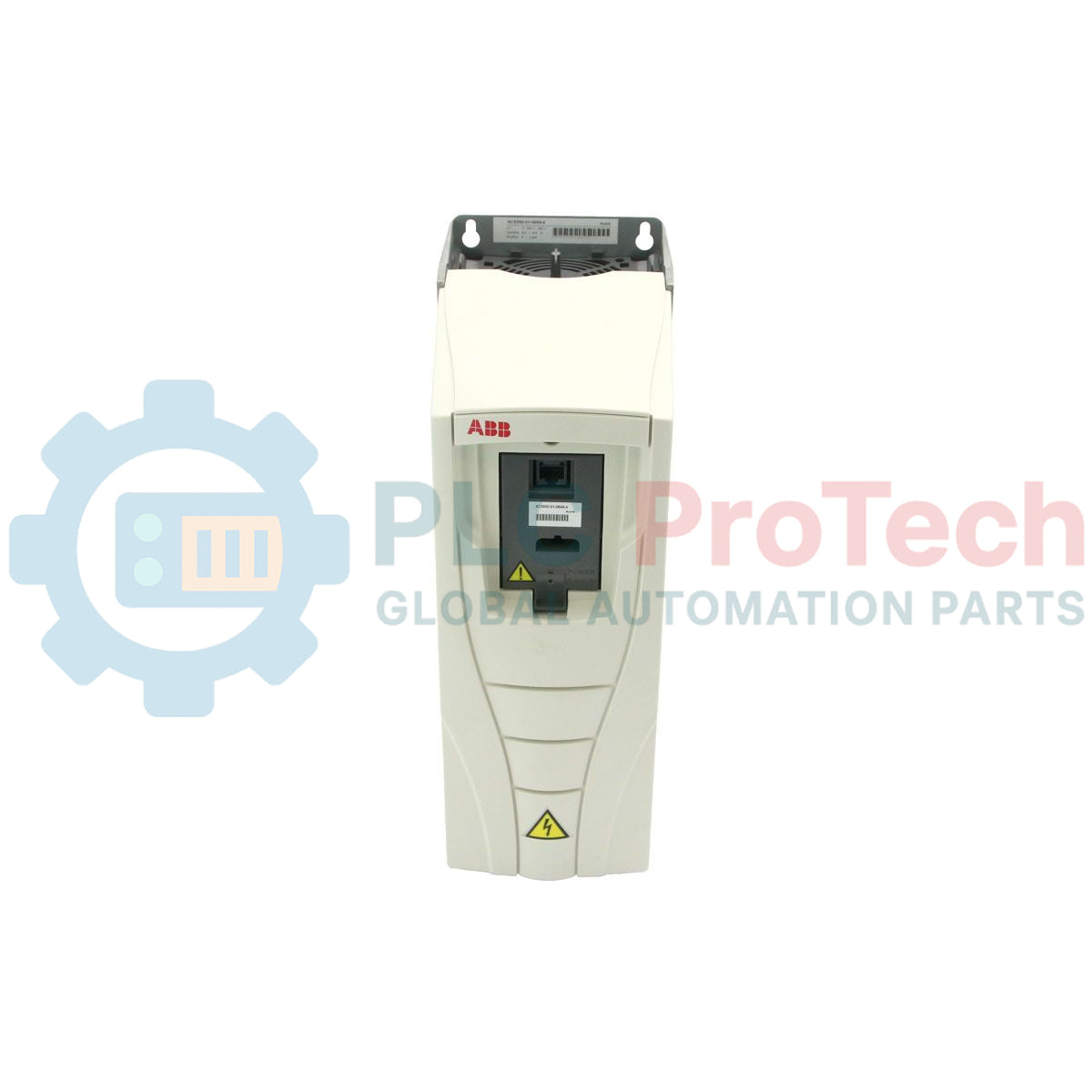

ABB ACS550-01-08A8-4 ACS550-Frequenzumrichter

SKU ACS550-01-08A8-4

Auf Lager
  • 12 Monate Garantie
  • Kostenlose Rückgabe innerhalb von 30 Tagen
  • Hersteller: ABB

  • Produkt-Nr.: ACS550-01-08A8-4

  • Herkunftsland:Schweden

  • Produkttyp: Frequenzumrichter

  • Strichcode: 85044095

  • Zahlung: T/T, Western Union

  • Gewicht: 6500g

  • Abmessungen: 12.50 x 36.90 x 21.20 cm

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Beschreibung

Der ABB ACS550-01-08A8-4 Frequenzumrichter wurde für die präzise Drehzahl- und Drehmomentregelung von dreiphasigen Asynchronmotoren entwickelt und lässt sich nahtlos in industrielle Niederspannungsnetze integrieren. Dieser äußerst zuverlässige Motorregler unterstützt bei Normalbetrieb eine Ausgangsleistung von 4 kW (5 HP) und arbeitet in einem standardmäßigen Versorgungsspannungsbereich von 380 bis 480 V AC. Als Teil der bewährten ACS550-Serie verfügt dieser Frequenzumrichter über eine integrierte Pendeldrossel, die die harmonische Verzerrung im Vergleich zu herkömmlichen Netzdrosseln deutlich reduziert und dadurch die Lebensdauer der angeschlossenen elektrischen Infrastruktur verlängert. Das Gerät ist in einem robusten IP21-Schutzgehäuse untergebracht und eignet sich daher ideal für standardmäßige industrielle Wandmontagen, die eine zuverlässige Wärmeableitung und eine kompakte Bauweise erfordern.

Merkmale

  • Patentierte Pendeldrossel: Reduziert Netzoberschwingungen bei Teillasten um bis zu 25%, ohne den Platzbedarf externer Netzdrosseln.
  • Flexible Regelungsmodi: Unterstützt die skalare Regelung (V/Hz) und die sensorlose Vektorregelung für anpassbare Drehmomentkennlinien.
  • Integrierter EMV-Filter: Der integrierte RFI-/EMV-Filter gewährleistet die Einhaltung europäischer und nationaler Normen für hochfrequente Störungen.
  • Integrierte Feldbusschnittstelle: Die standardmäßige Modbus-RTU-Schnittstelle an den RS-485-Klemmen vereinfacht die Integration in verteilte SCADA-Architekturen.
  • FlashDrop-Kompatibilität: Ermöglicht das Hochladen von Parametern und die Programmierung des Frequenzumrichters innerhalb von Sekunden, ohne die Netzspannung anzulegen.

Anwendungen

  • Kreiselpumpen mit energieeffizienter Durchflussregelung und quadratischen Drehmomentkennlinien.
  • Industrie- und Abluftventilatoren mit drehzahlgeregelter HLK-Luftverteilung.
  • Förderbänder für den Materialtransport, die kontrollierte Beschleunigungs- und Verzögerungsrampen zur Vermeidung mechanischer Belastungen benötigen.
  • Mischer, Rührwerke und Dosiersysteme, die ein konstantes Drehmoment bei niedrigen Drehzahlen erfordern.

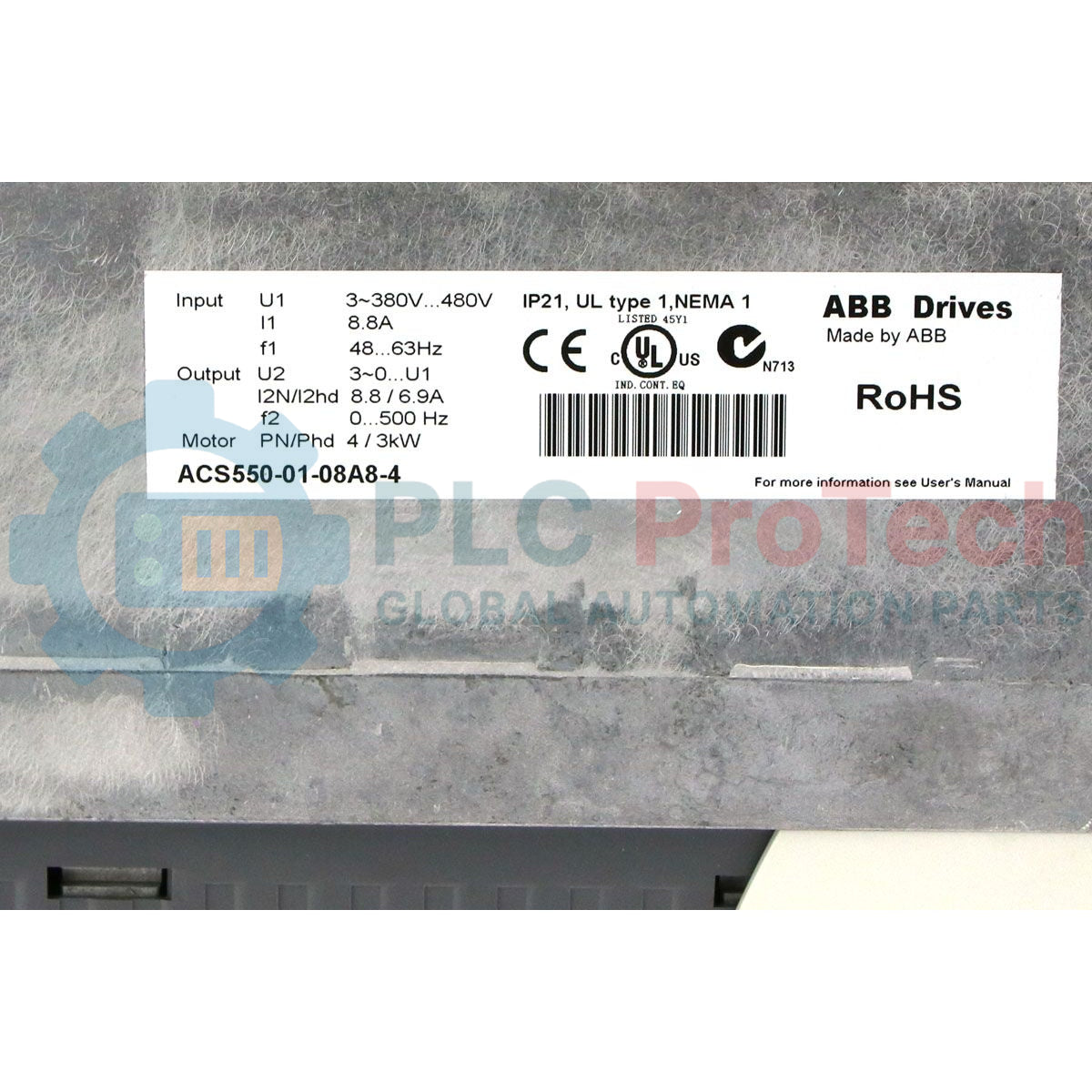

Tabelle der technischen Daten

Parameter Spezifikation
Hersteller ABB
Modellnummer ACS550-01-08A8-4
Serie ACS550 Standard-Frequenzumrichter
Eingangsspannungsbereich 380 bis 480 V AC (+10% / -15%)
Anzahl der Phasen Dreiphasiger Eingang / dreiphasiger Ausgang
Ausgangsleistung bei Normalbetrieb 4 kW (5 HP)
Ausgangsstrom bei Normalbetrieb 8.8 A
Ausgangsleistung bei Schwerlastbetrieb 3 kW (4 HP)
Ausgangsstrom bei Schwerlastbetrieb 6.9 A
Eingangsfrequenzbereich 48 bis 63 Hz
Schutzart IP21 (UL Typ 1)
Steueranschlüsse 2 Analogeingänge, 2 Analogausgänge, 6 Digitaleingänge, 3 Relaisausgänge
Kommunikation Modbus RTU (integriert)
Produktabmessungen (B x H x T) 12.50 x 36.90 x 21.20 cm
Nettoversandgewicht 6.50 kg
Warennummer 85044095

Anschlüsse und Schnittstellen

Klemmenbezeichnung Funktion / Zuordnung
U1, V1, W1 Dreiphasige AC-Eingangsklemmen
U2, V2, W2 Dreiphasiger AC-Ausgang mit variabler Frequenz zum Motor
BRK+, BRK- Externe Anschlüsse des Bremswiderstands
AI1 / AI2 Analogeingänge (Spannung 0...10 V / Strom 0/4...20 mA)
AO1 / AO2 Analogausgänge (programmierbar, standardmäßig 0/4...20 mA)
DI1...DI6 Digitaleingänge (konfigurierbar, 12...24 V DC PNP/NPN-Logik)
RO1, RO2, RO3 Relaisausgänge (Form C, programmierbar, max. 250 V AC / 30 V DC)

Alternative Modelle und Kompatibilität

Der ACS550-01-08A8-4 ersetzt ältere ACS400-Antriebe der Baugröße R1 direkt und erfordert nur minimale mechanische Anpassungen. Bei einer Nachrüstung ist zu beachten, dass digitale I/O-Makros möglicherweise standardmäßig auf "ABB Standard" eingestellt sind. Sicherstellen, dass die vorhandene Steuerdrahtbelegung mit dem programmierten Makro übereinstimmt. Für Netzwerk-Upgrades ist dieser VFD vollständig mit optionalen Feldbusmodulen wie RPBA-01 (Profibus-DP), RCAN-08 (CANopen) und RETA-01 (EtherNet/IP / Modbus TCP) kompatibel.

Anwendungsfallen und technische Hinweise

Bei Installationen in Höhen über 1000 Metern über dem Meeresspiegel muss der Ausgangsstrom für jede weiteren 100 Meter um 1 % reduziert werden. Außerdem kann bei Motorkabeln mit einer Länge von mehr als 100 Metern (328 Fuß) die parasitäre Kapazität zur Erde zu Fehlauslösungen "F0016" (Erdschluss) führen. In diesen Konfigurationen muss ein externes du/dt-Filter oder eine Ausgangsdrossel installiert werden, um die IGBT-Ausgangsbrücke des Antriebs zu schützen und eine Verschlechterung der Wicklungsisolierung älterer Motoren zu verhindern.

Tipps zur Inbetriebnahme und Verdrahtung

Zur Konfiguration der Analogeingangssignale sicherstellen, dass die Onboard-DIP-Schalter (hinter der Baugruppe des Bedienpanels auf der Steuerplatine) dem gewünschten Eingangssignaltyp entsprechen: Schalter J1 steuert AI1 (Spannung/Strom) und Schalter J2 steuert AI2 (Spannung/Strom). Sicherstellen, dass die Steuerverdrahtung in getrennten Kabelkanälen von den Hochleistungs-Motor- und Eingangskabeln verlegt wird, um die Einkopplung hochfrequenter Störungen zu verhindern. Den Schirm des Motorkabels an der VFD-Klemme und am Motorklemmenkasten immer rundum auf 360 Grad erden.

Installationsrichtlinien

WICHTIGER WARNHINWEIS: ELEKTRISCHE GEFAHR

Vor Beginn von Installations-, Wartungs- oder Klemmenverdrahtungsarbeiten alle Eingangsspannungsquellen trennen und alle Trennvorrichtungen verriegeln. Nach dem Abschalten des Antriebs mindestens 5 Minuten warten, damit sich die internen Zwischenkreiskondensatoren vollständig entladen können. Vor dem Umgang mit internen Komponenten die Spannungsfreiheit zwischen den Klemmen U1/V1/W1 und den Zwischenkreisklemmen überprüfen.

1

Den Antrieb senkrecht auf einer ebenen, nicht brennbaren Oberfläche montieren und oberhalb und unterhalb der Lüftereinheit mindestens 200 mm Freiraum für ungehinderten vertikalen Luftstrom lassen.

2

Die Eingangsstromleiter an die Klemmen U1, V1 und W1 anschließen und den Schutzerdungsleiter (PE) an die primäre Gehäuseerdungsklemme des Antriebs anschließen.

3

Die Motorkabel an U2, V2 und W2 anschließen. Dabei symmetrisch geschirmte Motorkabel verwenden, um elektromagnetische Abstrahlung und Lagerströme zu minimieren.

4

Steuer-, Verriegelungs- und Not-Aus-Schaltkreise an die I/O-Klemmen anschließen und sie mindestens 200 mm von den Hochspannungsleitungen trennen.

FAQ

Was bedeutet der Erdschluss „F0016“ bei diesem Frequenzumrichter?

Ein F0016-Fehler weist auf einen asymmetrischen Erd-/Masseableitstrom im Motor oder Motorkabel hin. Überprüfen Sie nach der vollständigen Trennung des Umrichters den Isolationswiderstand sowohl der Motorwicklungen als auch der Motorkabel mit einem Isolationsmessgerät.

Kann dieser Umrichter mit einphasiger Netzspannung betrieben werden?

Dieses Modell ist für dreiphasige Eingangsspannung ausgelegt. Der Betrieb an einer einphasigen Versorgung wird nicht empfohlen, es sei denn, eine deutliche Stromreduzierung (typischerweise 50 %) wird angewendet und Parameter 3007 (Eingangsphasenausfall) so konfiguriert wird, dass eine automatische Abschaltung verhindert wird.

Wie schalte ich die Analogsignaleingänge zwischen Spannungs- und Strombetrieb um?

Suchen Sie den Jumperblock J1 auf der Steuerplatine direkt unter der Halterung für die Tastatur. Ändern Sie die Jumperposition für AI1 oder AI2 auf „I“ für 0/4-20-mA-Stromschleifen oder auf „V“ für 0-10-V-Spannungssignale, und stellen Sie Parameter 1301/1304 entsprechend ein.

Welche Funktion hat die integrierte Pendeldrossel?

Die Pendeldrossel passt die Induktivität des Umrichters an den Lastzustand an. Sie reduziert die Oberschwingungen des Eingangsstroms bei Teillastbedingungen um bis zu 25 % und verbessert im Vergleich zu herkömmlichen Eingangsdrosseln das Profil der Netzspannungs-THD (Gesamtoberschwingungsverzerrung).
