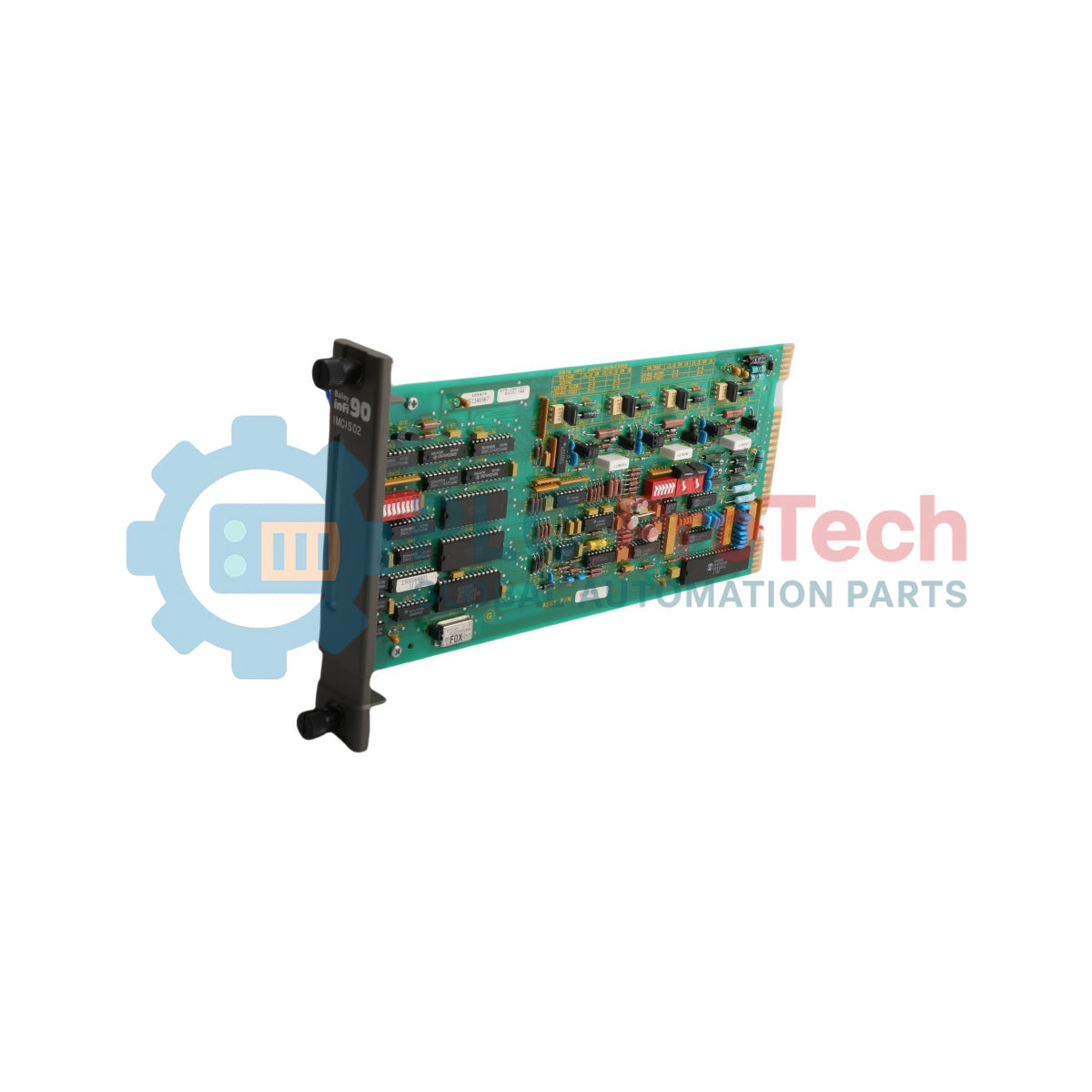

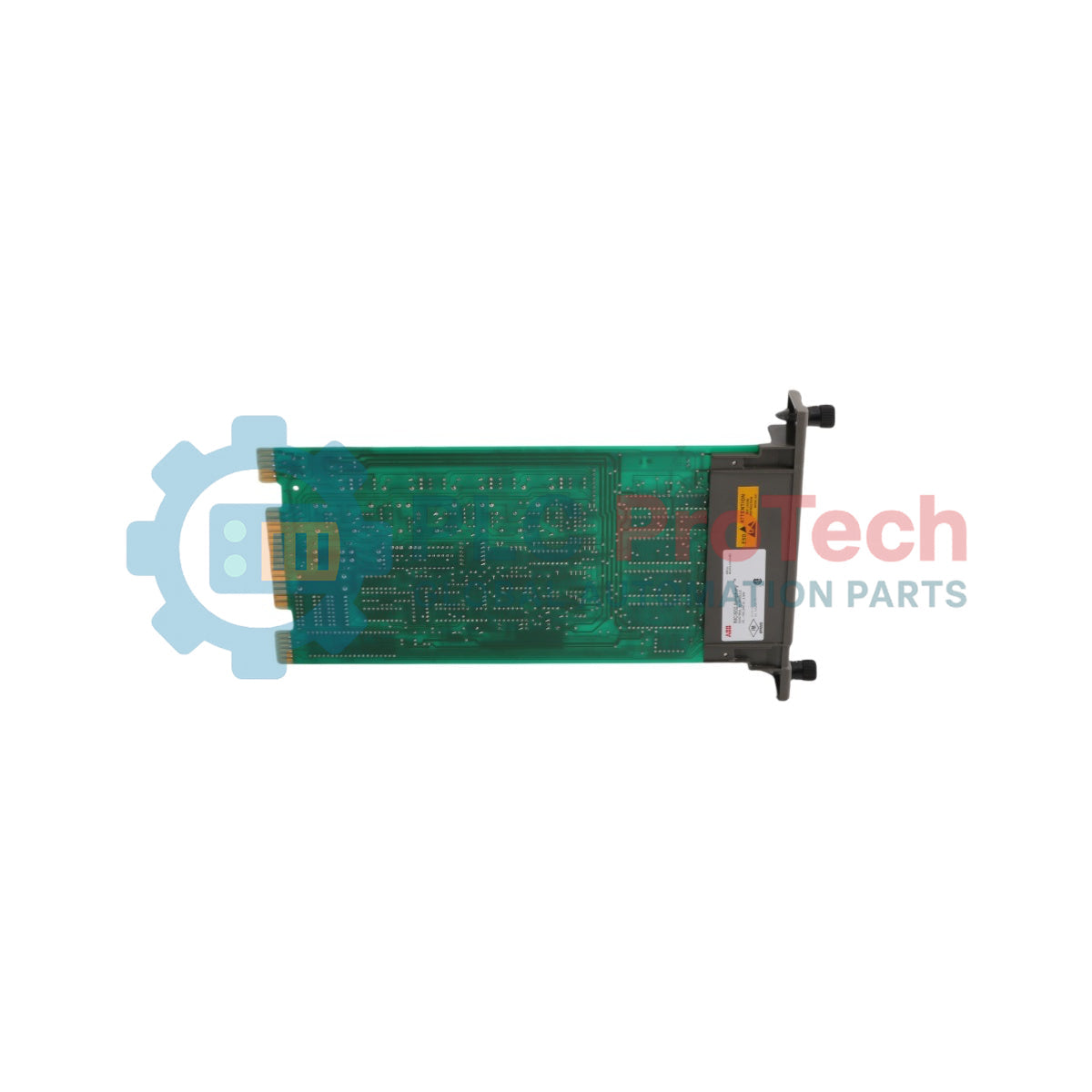

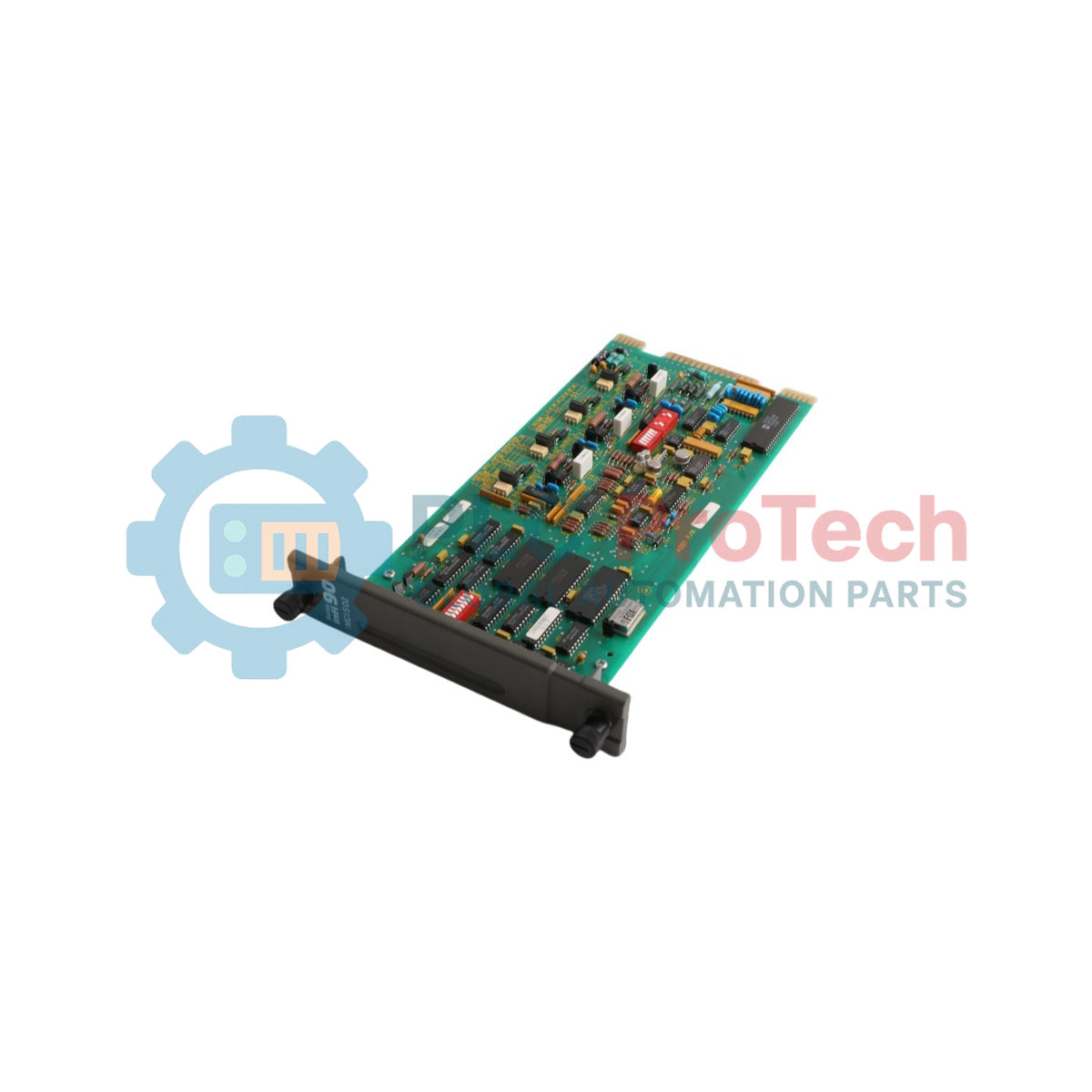

ABB Bailey IMCIS02 Steuerungs-E/A-Slavemodul

SKU IMCIS02

Auf Lager
  • 12 Monate Garantie
  • Kostenlose Rückgabe innerhalb von 30 Tagen
  • Hersteller: ABB

  • Produkt-Nr.: IMCIS02

  • Herkunftsland:Schweiz

  • Produkttyp: Steuerungs-E/A-Slavemodul

  • Strichcode: 8537101190

  • Zahlung: T/T, Western Union

  • Gewicht: 450g

  • Abmessungen: 3,0 cm x 17,8 cm x 29,8 cm (W x H x T)

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Das ABB Bailey IMCIS02 ist ein Control-I/O-Slave-Modul (CIS), das für die Anbindung von Prozessfeldsignalen an das Infi-90-Prozessmanagementsystem entwickelt wurde. Es belegt einen einzelnen Steckplatz in einer Modulmontageeinheit (MMU) und fungiert als I/O-Brücke, die Feldsignale verarbeitet, die von Mastermodulen wie dem Multifunktionsprozessor (MFP) überwacht und ausgeführt werden.

Das Modul verarbeitet vier Analogeingänge und drei Digitaleingänge von Feldgeräten und steuert gleichzeitig zwei Analogausgänge und vier Digitalausgänge zur Steuerung industrieller Prozesse. Konfigurationen über Schalter an der Frontplatte ermöglichen die Anpassung des Verhaltens der Analogausgänge und der Reaktionszeiten der Digitaleingänge zur Verarbeitung von Kontaktprellern.

Funktionen

  • Unterstützt bis zu 4 Analogeingänge und 3 Digitaleingänge.
  • Stellt 2 Analogausgänge und 4 Digitalausgänge bereit.
  • Unterstützt wählbare Analogausgangsmodi (1 bis 5 VDC oder 4 bis 20 mA).
  • Optisch isolierte digitale I/Os für eine verbesserte Störgeräuschisolierung der Feldstromkreise.
  • Konfigurierbare Reaktionszeiten der Digitaleingänge (1,5 ms schnell / 17 ms langsam) zur Filterung von Kontaktprellern.
  • Automatische Online-Kalibrierung der Analogeingänge mithilfe integrierter Referenzspannungen.
  • Integrierter Busfehler-Timer zur Prozesssicherheit und zur Durchsetzung des Standardausgangszustands bei Kommunikationsverlust.
  • LED-Statusanzeige an der Frontplatte für Betriebsdiagnose und die Überwachung von Busfehlern.

Anwendungen

  • Prozessüberwachung und -steuerung in Prozessleitsystemen (DCS)
  • Schnittstelle und Aufbereitung analoger Feldsignale von Regelkreisen
  • Überwachung und Steuerung des Feldstatus diskreter Geräte
  • Systemerweiterung und Signalintegration innerhalb von Infi-90-Systemen

Technische Daten

Parameter Spezifikation
Hersteller ABB / Elsag Bailey
Modell IMCIS02
Modultyp Control-I/O-Slave-Modul
Anforderungen an die Logikversorgung

+5 VDC (±5 %) bei max. 332 mA

+15 VDC (-2,5 %, +5 %) bei max. 35 mA

-15 VDC (-5 %, +2,5 %) bei max. 30 mA

+24 VDC (±10 %) bei max. 50 mA

Leistungsaufnahme

1,65 W bei +5 VDC

525 mW bei +15 VDC

450 mW bei -15 VDC

1,20 W bei +24 VDC

Analogeingänge 4 differentiell/einseitig (1–5 VDC oder 4–20 mA über TU/TM)
A/D-Auflösung 12 Bit
Genauigkeit der Analogeingänge ±0,10 % des Messbereichsendwerts (FSR)
Analogausgänge 2 wählbar (1–5 VDC oder 4–20 mA)
D/A-Auflösung 10 Bit
Genauigkeit der Analogausgänge

Spannung: ±0,15 % des FSR

Strom: ±0,25 % des FSR

Digitale Eingänge 3 optisch isoliert (24 VDC, 125 VDC, 120 VAC)
Digitalausgänge 4 optisch isolierte Open-Collector-Ausgänge (24 VDC, max. 250 mA Senkstrom)
Montage Belegt 1 Steckplatz in einer standardmäßigen Infi-90-Modulmontageeinheit (MMU)
Betriebstemperatur 0 bis 70 °C
Relative Luftfeuchtigkeit

0 % bis 95 % bei bis zu 55 °C (nicht kondensierend)

0 % bis 45 % bei bis zu 70 °C (nicht kondensierend)

Höhe Meereshöhe bis 3 km

Anschlüsse/Schnittstellen

Anschluss-Pin Funktion
P1-1, P1-2 +5-VDC-Versorgung
P1-5, P1-6 Gemeinsamer Anschluss der Stromversorgung
P1-7 +15-VDC-Versorgung
P1-8 -15-VDC-Versorgung
P1-9, P1-10 Stromausfallunterbrechung (PFI)
P2 (1–10) Slave-Expander-Bus (Daten 0–7, Takt, Synchronisierung)
P3-A / P3-1 Digitalausgang 1 (+ / -)
P3-B / P3-2 Digitalausgang 2 (+ / -)
P3-C / P3-3 Digitalausgang 3 (+ / -)
P3-D / P3-4 Digitalausgang 4 (+ / -)
P3-F / P3-6 Digitaleingang 1 (+ / -)
P3-H / P3-7 Digitaleingang 2 (+ / -)
P3-J / P3-8 Digitaleingang 3 (+ / -)
P3-K / P3-9 +24-VDC-Versorgung
P3-L / P3-10 Analogausgang 1 (+ / -)
P3-M / P3-11 Analogausgang 2 (+ / -)
P3-N / P3-12 Analogeingang 1 (+ / -)
P3-P / P3-13 Analogeingang 2 (+ / -)
P3-R / P3-14 Analogeingang 3 (+ / -)
P3-S / P3-15 Analogeingang 4 (+ / -)

Installationsrichtlinien

  • ESD-Handhabung: Bei der Handhabung oder Installation des Moduls ein ableitfähiges Erdungsarmband und ein Antistatik-Feldkit verwenden, um elektrostatische Schäden an empfindlichen Komponenten zu verhindern.
  • MMU-Montage: Die Platine an den oberen und unteren Kunststoff-Führungsschienen des vorgesehenen MMU-Steckplatzes ausrichten und einschieben, bis sie bündig mit dem Rack-Rahmen abschließt. Die unverlierbaren Halteschrauben durch eine halbe Drehung in die vertikal verriegelte Position bringen.
  • Einrichtung des Expander-Busses: Sicherstellen, dass ein Dipshunt korrekt in der Backplane-Buchse zwischen dem Master-Controller und dem Slave-Modul installiert ist, um die Kommunikation über den Slave-Expander-Bus herzustellen.
  • Konfigurationsprüfung: DIP-Schalter S1 (Slave-Adresse), S2 (Standardwert des Analogausgangs), S3 (Analogausgangsmodus) und die Jumper J1 bis J6 (Spannungen/Geschwindigkeit der Digitaleingänge) einstellen, bevor die Platine in die MMU eingeschoben wird.
  • Verdrahtung und Verkabelung: Feldsignale über kompatible Anschlussgeräte (NTCS02-Anschlusseinheit oder NICS01-Anschlussmodul) führen, die über standardmäßige NKTU- oder NKTM-Kabel mit dem Anschluss P3 verbunden sind.

Konformität und Zertifizierungen

  • CSA: Für den Einsatz als Prozesssteuerungsausrüstung in gewöhnlichen (nicht explosionsgefährdeten) Bereichen zertifiziert.

FAQ

Was ist die Hauptfunktion des Moduls?

Das Gerät dient als Schnittstelle zwischen Prozessfeldsignalen und dem Infi 90 Process Management System und überträgt analoge und digitale Feldwerte zu und von einer Mastersteuerung.

Wie werden die Analogausgänge für den Spannungs- oder Strommodus konfiguriert?

Der Betriebsmodus der Analogausgänge wird über den integrierten Schalter S3 eingestellt, mit dem jeder Ausgang unabhängig für den Betrieb mit 1 bis 5 VDC oder 4 bis 20 mA konfiguriert werden kann.

Was geschieht mit den Ausgängen, wenn die Kommunikation mit dem Mastermodul ausfällt?

Ein integrierter Busfehler-Timer überwacht die Kommunikation. Bei einer Zeitüberschreitung werden die Digitalausgänge deaktiviert und die Analogausgänge wechseln abhängig von den Einstellungen des Schalters S2 auf vorkonfigurierte Standardwerte (0 %, 100 % oder den zuletzt gehaltenen Wert).

Kann das Modul bei eingeschalteter Systemspannung eingesetzt oder entfernt werden?

Ja, das Modul kann entfernt oder installiert werden, ohne die Systemspannung abzuschalten, sofern die vorgeschriebenen ESD-Verfahren und Prozesssicherheitsvorkehrungen eingehalten werden.
