Hersteller: ABB
Produkt-Nr.: NTAI06
Herkunftsland:Vereinigte Staaten
Produkttyp: Analogeingangs-Abschlusseinheit
Strichcode: 85371091
Zahlung: T/T, Western Union
Gewicht: 635g
Abmessungen: 96,52 mm x 236,22 mm x 218,44 mm (T x H x W)
Versandhafen: Xiamen
Garantie: 12 Monate

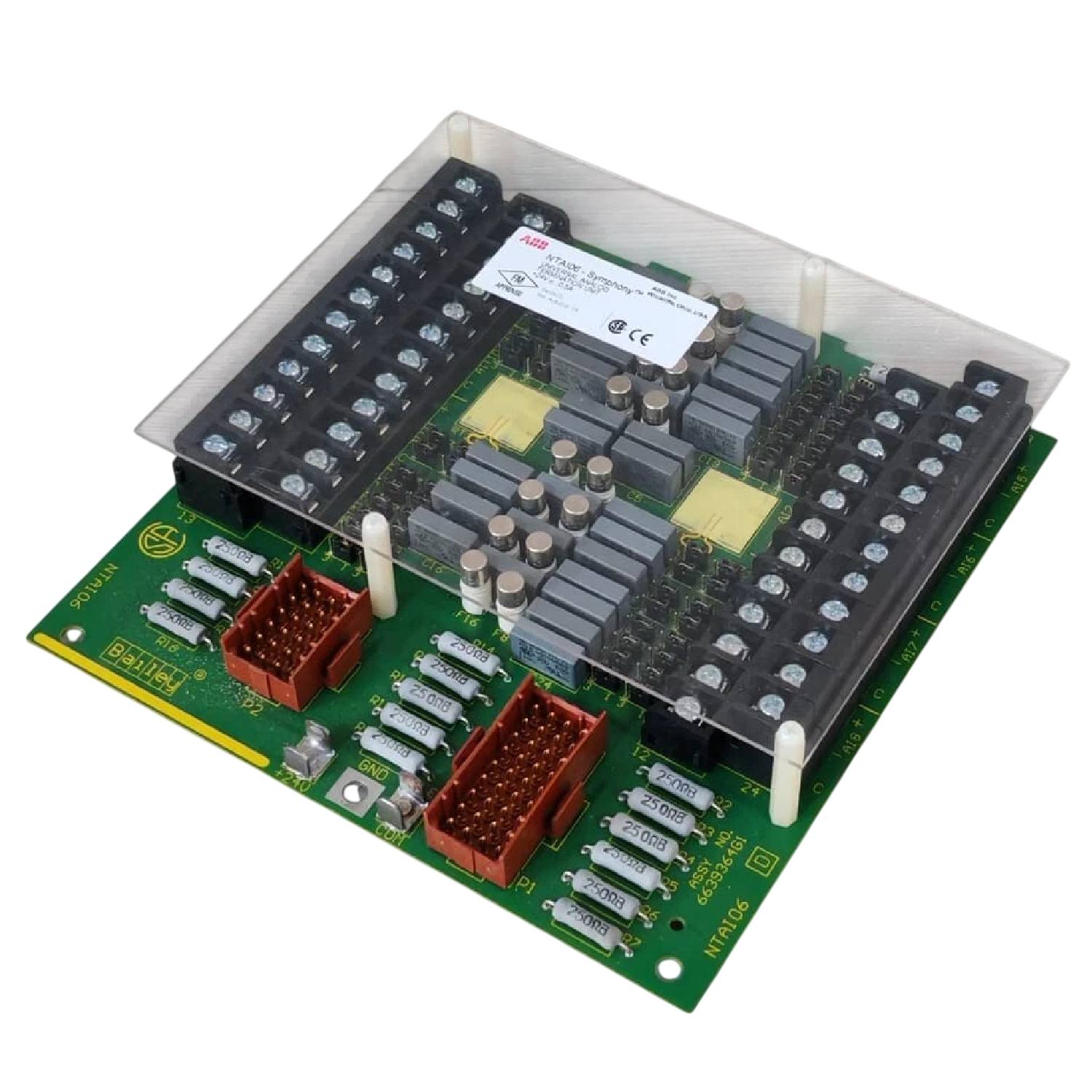

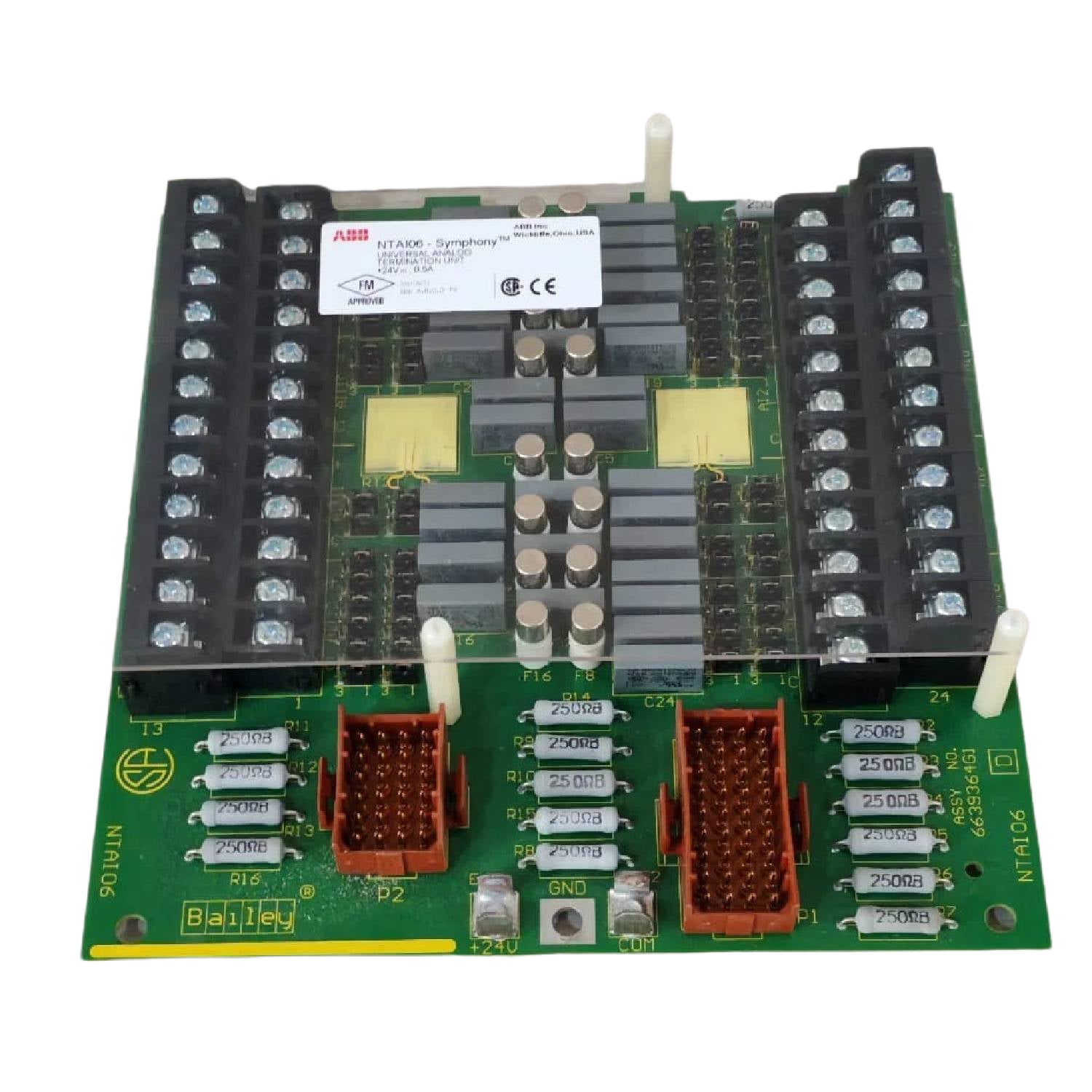

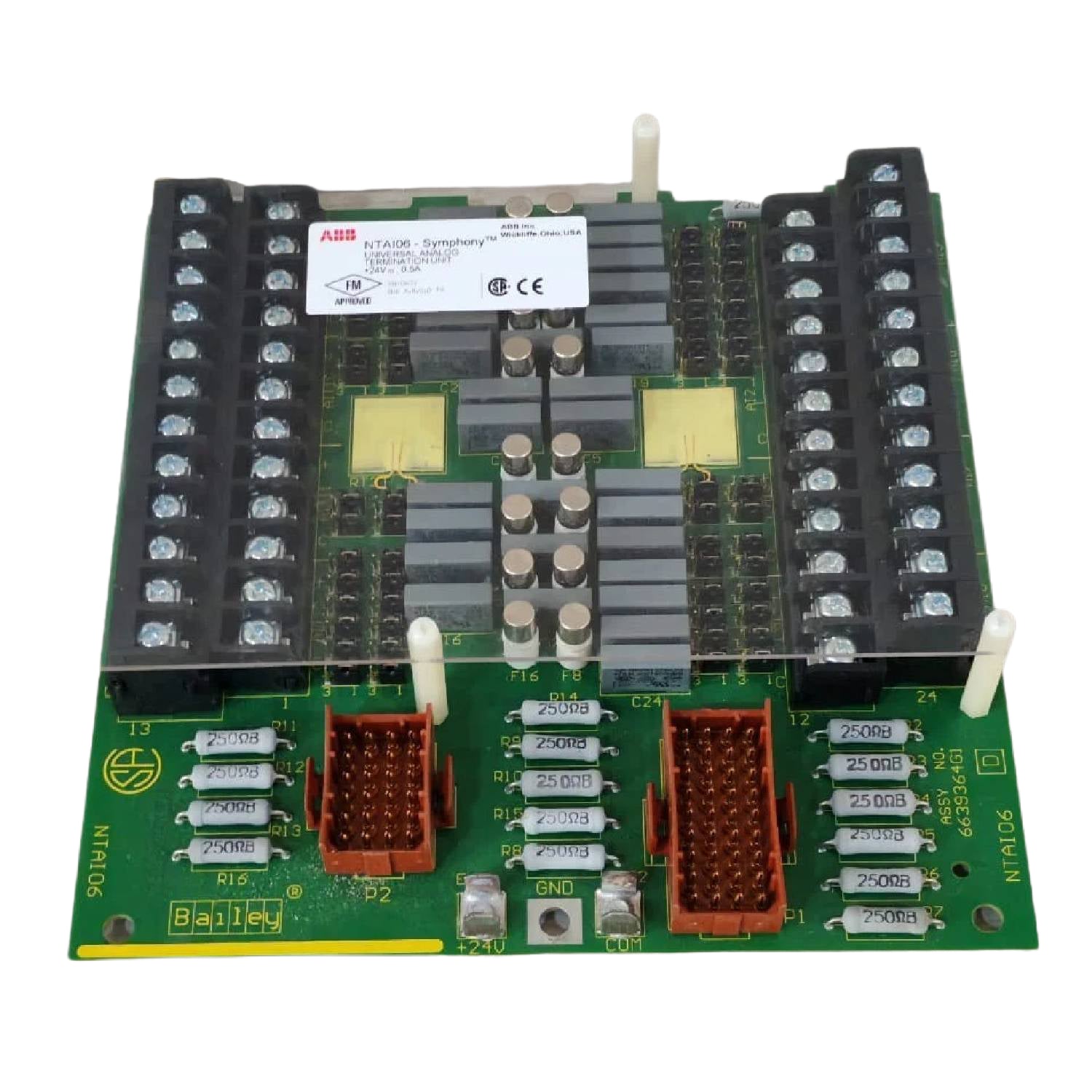

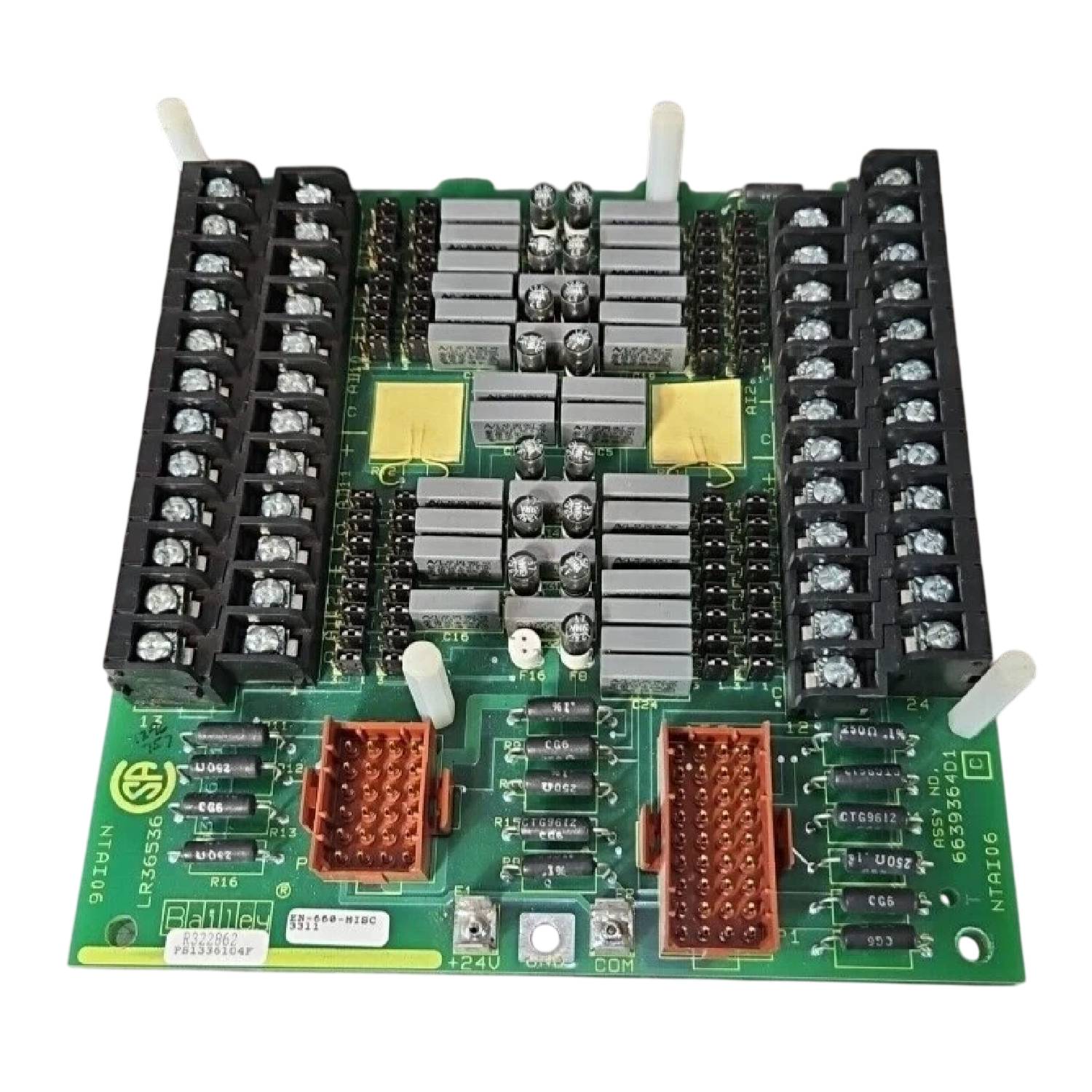

Das NTAI06 ist eine 16-kanalige analoge Eingangsterminiereinheit zur Auflegung von Feldverdrahtungen in Prozesssteuerungsanwendungen. Es besteht aus einer einzelnen Leiterplatte, die direkt in einem NFTP01-Feldanschlussfeld montiert wird.
Die Einheit leitet analoge Feldsignale an kompatible Slave-Module weiter, darunter das IMASI03 sowie die IMMFP01-, IMMFP02- und IMMFP03-Multifunktionsprozessoren.
Jeder Kanal kann unabhängig für verschiedene analoge Eingangstypen konfiguriert werden, darunter Differenzspannung, einseitige Spannung, systemgespeiste oder extern gespeiste 4–20-mA-Stromschleifen, Thermoelemente, Millivoltsignale und 3-Leiter-RTDs.
Integrierte RTDs als Kaltstellenreferenz ermöglichen die Thermoelementkompensation. Der Onboard-Schutz vor transienten Störungen und Überspannungen trägt zur Wahrung der Signalintegrität und zum Schutz angeschlossener Systemkomponenten bei.
Unterstützt bis zu 16 unabhängige analoge Eingangskanäle
Unterstützt Feldverdrahtung mit 12 bis 22 AWG
Verwendet Onboard-Klemmblöcke mit Federkraftanschlüssen
Ermöglicht die kanalspezifische Signalkonfiguration über Onboard-Steckbrücken
Enthält einzelne Sicherungen für systemgespeiste 4–20-mA-Eingangskanäle
Enthält RTDs als Kaltstellenreferenz zur Thermoelementkompensation
Bietet Schutz der Eingangskanäle vor transienten Störungen und Überspannungen
Verbindet sich über abgeschirmte NKAS01- oder NKAS11-Kabelbaugruppen mit Slave-Modulen
Unterstützt Kabellängen bis zu 60 Metern (200 Fuß)
Wird direkt in einem NFTP01-Feldanschlussfeld montiert
Anschluss von Feldsignalen im INFI 90-Prozessleitsystem
Weiterleitung analoger Eingangssignale im Distributed Control System
Mehrkanalige Temperaturüberwachung
Messung und Überwachung von Prozessvariablen
Anschluss von Thermoelement-, RTD-, Spannungs- und Stromsignalen
| Komponente oder Ersatzteil | Beschreibung | Teilenummer |
|---|---|---|
| NTAI06-Hardware, Revision A | Baugruppennummer; einschließlich Sicherung F17 | 6639364A1 |
| NTAI06-Hardware, Revision B | Baugruppennummer; einschließlich zusätzlicher Filterkondensatoren | 6639364B1 |
| Sicherung F1–F16 | 31,25 mA, 125 V; Durchmesser 6,35 mm × Höhe 8,89 mm | 1945820A10310 |
| Sicherung F17 | 2,0-A-Sicherung mit träger Auslösung, 250 V; 5 × 20 mm | 1948182A32001 |
| NKAS01-Kabel | PVC-Isolierung, 80 °C, 300 V, UL CL2 | NKAS01 |
| NKAS11-Kabel | Nicht-PVC-Isolierung, 90 °C, 300 V, UL PLTC | NKAS11 |
| NFTP01 | Feldanschlussfeld | NFTP01 |
| IEFAS01 | INFI 90-Befestigungssatz | IEFAS01 |
| Kategorie | Spezifikation |
|---|---|
| Hersteller | ABB / Bailey |
| Produkt-ID | NTAI06 |
| ABB-Typenbezeichnung | NTAI06 |
| Produkttyp | Modul-Anschlusseinheit |
| Anzahl der Kanäle | 16 analoge Eingangskanäle |
| Eingangssignaltypen | Einseitige Spannung, Differenzspannung, systemgespeiste 4–20 mA, extern gespeiste 4–20 mA, 3-Leiter-RTD, Thermoelement, Millivolt und Hochpegelspannung |
| Thermoelementtypen | E, J, K, L, N, R, S, T, U, chinesisches E und chinesisches S |
| Millivolt-Eingangsbereich | −100 mV bis +100 mV |
| Eingangsbereich für hohe Pegel | −10 V bis +10 V |
| Stromversorgungsanforderungen | +24 VDC für systemgespeiste 4–20-mA-Eingänge |
| Querschnitt der Feldverdrahtung | 12 bis 22 AWG |
| Montageart | Wird in einem NFTP01-Feldanschlusspanel montiert |
| Abmessungen | 96,52 × 236,22 × 218,44 mm |
| Nettogewicht | 0,635 kg |
| Umgebungstemperatur | 0 bis 70 °C (32 bis 158 °F) |
| Relative Luftfeuchtigkeit | 5 % bis 90 % ±5 % bis 55 °C, nicht kondensierend |
| Relative Luftfeuchtigkeit bei 70 °C | 5 % bis 40 % ±5 %, nicht kondensierend |
| Atmosphärischer Druck | Meereshöhe bis 3 km (1,86 Meilen) |
| Luftqualität | Nicht korrosiv |
| Kühlung | Keine zusätzliche Kühlung erforderlich, wenn das Gerät innerhalb der angegebenen Grenzwerte in Bailey-Controls-Schränken installiert wird |
| Zolltarif-/HS-Code | 85371091 |
| Anschluss | Funktion |
|---|---|
| P1-Stecker | 36-poliger Stecker mit Stiften für den J2-Zweig des NKAS-Kabels; führt die Eingangskanäle 1 bis 10 |
| P2-Stecker | 24-poliger Stecker mit Stiften für den J3-Zweig des NKAS-Kabels; führt die Eingangskanäle 11 bis 16 |
| Klemmenblock TB1 | Schraubklemmen für die Eingangskanäle 1 bis 8; einschließlich positiver, negativer und gemeinsamer Anschlüsse |
| Klemmenblock TB2 | Schraubklemmen für die Eingangskanäle 9 bis 16; einschließlich positiver, negativer und gemeinsamer Anschlüsse |
| E1-Fast-On-Klemme | +24-VDC-Systemspannungsanschluss |
| E2-Fast-On-Klemme | I/O-COM-Verbindung zur Gleichspannungs-Sammelschiene |
| Erdungsschraube | Chassismasseverbindung zum NFTP01-Panel |
Tragen Sie beim Umgang mit der Abschlusseinheit ein antistatisches Erdungsarmband.
Verwenden Sie bei Arbeiten an freiliegenden elektronischen Schaltungen eine statisch ableitende Arbeitsfläche.
Trennen Sie die Schrank- und I/O-Versorgung, bevor Sie das Gerät verdrahten oder warten.
Entfernen Sie zugewiesene Slave- oder Abschlussmodule, bevor Sie Verbindungskabel installieren.
Führen Sie die Laschen der Abschlusseinheit in die Schlitze an der Außenkante des NFTP01-Panels ein.
Befestigen Sie das Gerät mit zwei Schrauben Nr. 10.
Installieren Sie die Chassismasse mit einer selbstschneidenden Schraube Nr. 10 und einer externen Sternsicherungsscheibe.
Konfigurieren Sie die Kanalstecker J1 bis J64 für den erforderlichen Spannungs-, Strom-, RTD- oder Thermoelementeingangstyp.
Schließen Sie die gesamte Steckerkonfiguration ab, bevor Sie die Stromversorgung einschalten.
Sichern Sie die RTD-Abdeckung über den Klemmenblöcken, wenn Thermoelementeingänge verwendet werden.
Eine korrekte Installation der RTD-Abdeckung ist für eine genaue Kaltstellenkompensation erforderlich.
Verwenden Sie für die Stromverdrahtung einen Leiter mit 14 AWG.
Verbinden Sie E1 mit der +24-VDC-Versorgung.
Verbinden Sie E2 mit der Gleichspannungs-Sammelschiene oder dem I/O-COM-Anschluss.
Der NTAI06 ist CSA-zertifiziert für den Einsatz als Prozesssteuerungsgerät in gewöhnlichen, nicht gefährlichen Bereichen.
