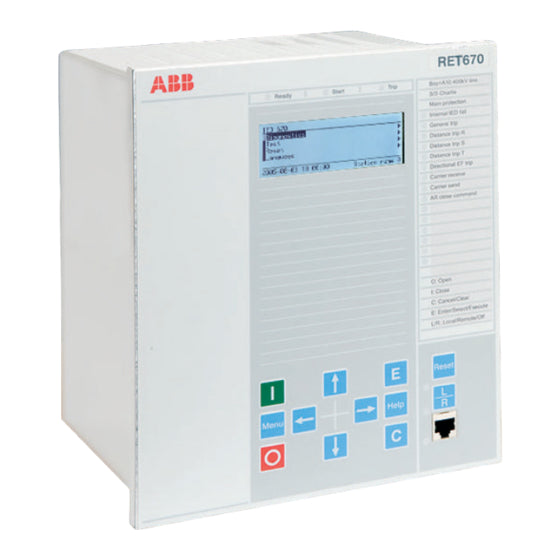

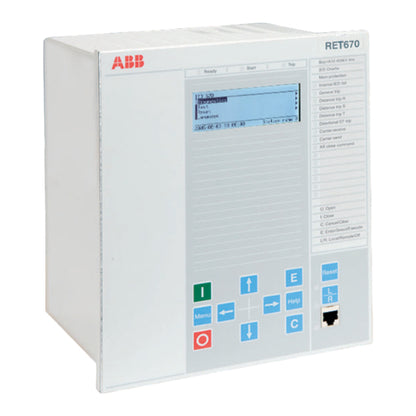

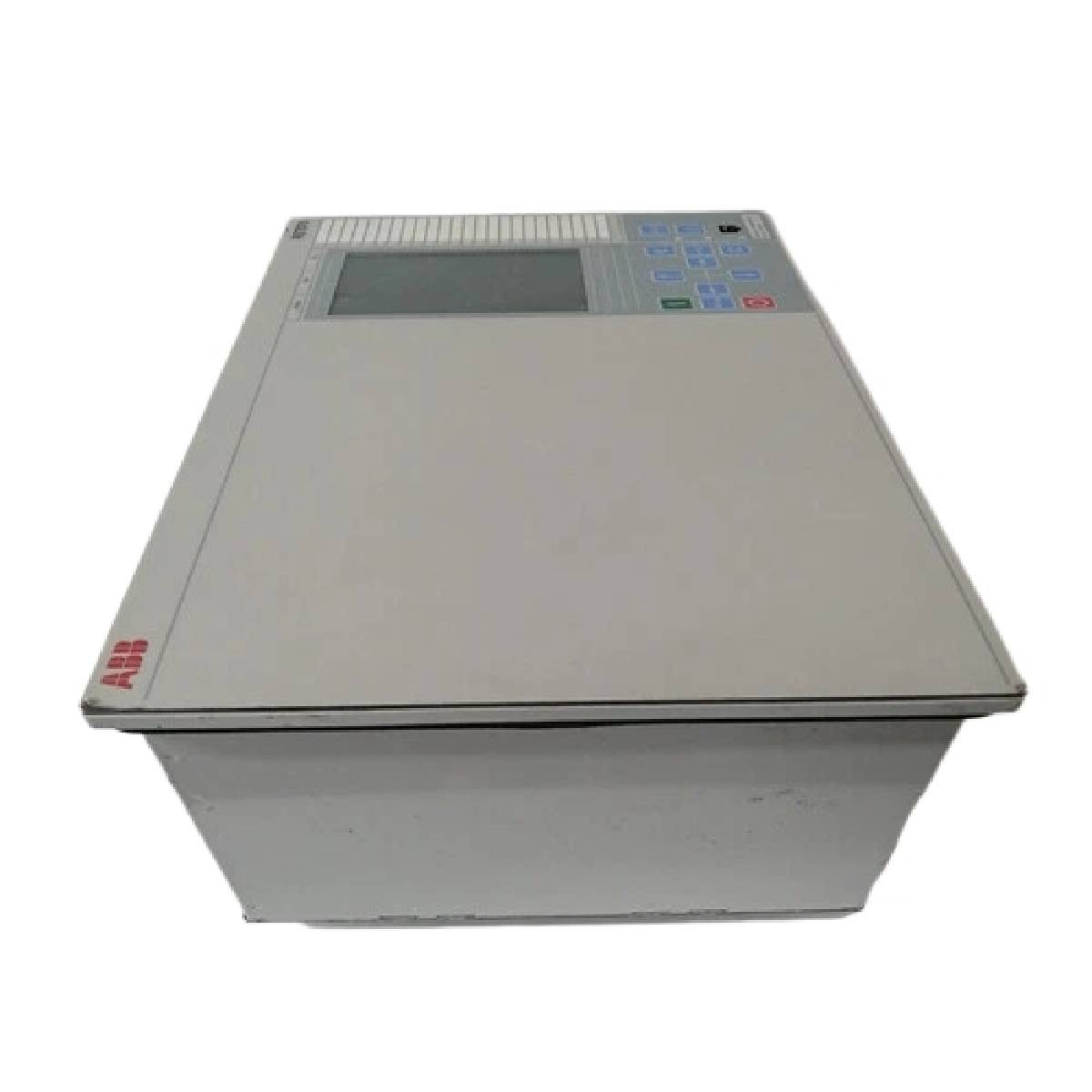

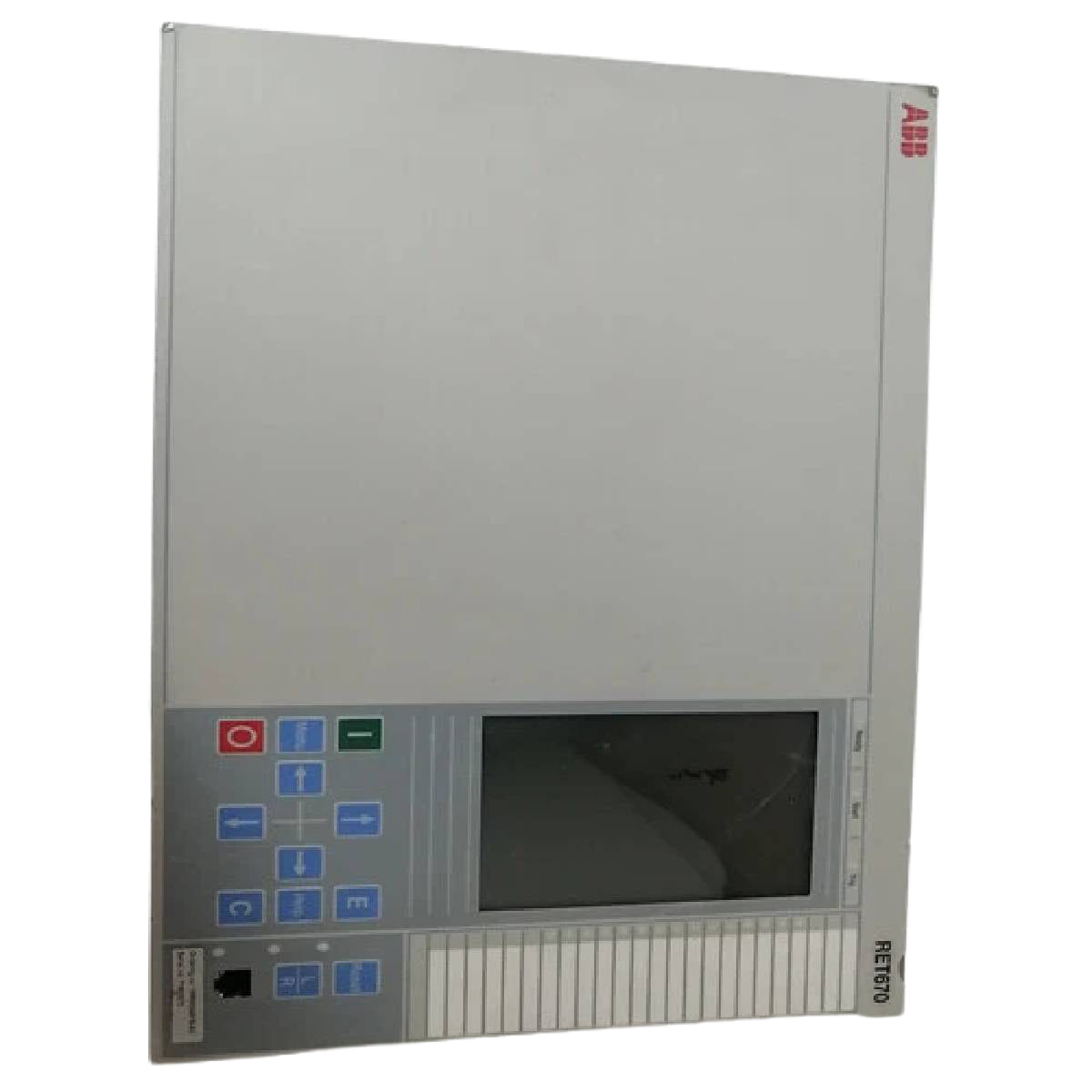

ABB RET670 Relion Transformatorschutzrelais

Beschreibung

Der ABB RET670 ist ein intelligentes elektronisches Gerät (IED) aus der Relion-Produktfamilie für Schutz und Steuerung. Das Gerät bietet selektive Schutz-, Steuerungs- und Überwachungslösungen für Zwei- und Dreiwicklungstransformatoren, Spartransformatoren, Generator-Transformator-Einheiten, Phasenschiebertransformatoren, spezielle Bahntransformatoren und Querkompensationsdrosseln. Es verfügt über einen Differentialschutz mit automatischer Anpassung des Stromwandlerübersetzungsverhältnisses und Vektorgruppenkompensation und ermöglicht dadurch den Betrieb über einen großen Frequenzbereich bei Netzstörungen sowie beim An- und Abfahren von Generatoren.

Der ABB RET670 unterstützt Stationsanordnungen mit mehreren Leistungsschaltern und bis zu sechs stabilisierenden Stromwandlereingängen, ohne dass Zwischenstromwandler erforderlich sind. Er integriert Haupt- und Reserveschutzfunktionen, darunter Erdschlussreststromschutz, Distanzschutz, richtungsabhängigen Überstromschutz, thermischen Überlastschutz, Spannungsschutz sowie die lokale und ferngesteuerte Schaltgerätebedienung mit stationsweiter Verriegelung. Die native Unterstützung des IEC-61850-Protokolls gewährleistet eine interoperable Stationskommunikation.

Merkmale

• Transformatordifferentialschutz: Umfasst prozentuale Stabilisierung, 2. Harmonische und Kurvenformstabilisierung zur Einschaltstromerkennung, 5. Harmonische zur Übererregungserkennung sowie eine auf symmetrischen Komponenten basierende Empfindlichkeit für Windungszwischenfehler.
• Erdschlussreststromschutz: Bietet einen niederohmigen, prozentual stabilisierten REF-Schutz mit richtungsabhängigen Nullsystemkriterien oder einen hochohmigen Differentialschutz für geerdete Wicklungen.
• Integrierter Distanzschutz: Vollständiger Distanzschutz für Phase-Phase- und Phase-Erde-Fehler mit bis zu fünf Zonen; unterstützt viereckige oder Mho-Kennlinien mit Funktionen zur Lastübergreifung.
• Umfassender Reserveschutz: Mehrstufiger, richtungsabhängiger Phasen- und Erdüberstromschutz, thermischer Überlastschutz (zwei Zeitkonstanten), Über- und Unterspannungsschutz, Volt-pro-Hertz-Schutz (Übererregung) sowie Frequenzänderungsgeschwindigkeitsfunktionen.
• Steuerung und Verriegelung: Steuerung von Schaltgeräten für bis zu 6 Felder (maximal 30 Geräte) mit Synchronprüfung, Einschaltprüfung und konfigurierbaren Logikblöcken.
• Störungs- und Ereignisaufzeichnung: Integrierte Berichtsfunktion zur Erfassung von bis zu 40 Analog- und 96 Binärsignalen mit Ausgabe im Standardformat COMTRADE.
• Kommunikationsflexibilität: Modulare Architektur mit Unterstützung der Protokolle IEC 61850-8-1, IEC 60870-5-103, DNP3.0 (EIA-485 oder Ethernet), LON und SPA.

Anwendungen

• Leistungstransformatoren mit zwei und drei Wicklungen
• Autotransformatoren und Generator-Transformator-Blöcke
• Querkompensationsdrosseln und tertiär angeschlossene Drosseln
• Phasenschiebertransformatoren und Bahnstromtransformatoren
• Umspannwerk-Anordnungen mit mehreren Leistungsschaltern, Ringbus- und Mascheneckabzweigen

Technische Daten

Anschlüsse/Schnittstellen

Installationsrichtlinien

• Montagealternativen: Montage in standardmäßigen 19-Zoll-Rahmen, Wandmontage oder Unterputzmontage in Bedienfeldern mithilfe von Ausschnitten entsprechend 1/2, 3/4 oder 1/1 Gehäusebreite.
• Erdung: Stellen Sie sicher, dass der Schutzleiter vor dem Einschalten des Geräts mit der Erdungsklemme an der Rückwand verbunden ist.
• CT/VT-Sekundärverdrahtung: Schließen Sie die Sekundärausgänge der Stromwandler über Ringkabelschuhe oder Crimpanschlüsse am TRM-Modul an. CT-Stromkreise dürfen unter Last niemals offen sein.
• Optokopplereingänge: Stellen Sie sicher, dass die externen DC-Hilfssteuerspannungen mit der bestellten Nennspannung der Binäreingangsmodule übereinstimmen (24/40 V, 48/60 V, 110/125 V oder 220/250 V DC).
• Lichtwellenleiterverbindungen: Vermeiden Sie beim Verlegen zum OEM-, SLM- oder LDCM-Modul, die optischen Kabel über ihren angegebenen Mindestbiegeradius hinaus zu biegen. Halten Sie die optischen Steckverbinder sauber, um die Signalintegrität zu gewährleisten.

Konformität und Zertifizierungen

• Elektromagnetische Verträglichkeit: IEC 60255-22-1, IEC 60255-22-2 Klasse IV, IEC 60255-22-3, IEC 60255-22-4 Klasse A, IEC 60255-22-5, IEC 61000-4-2 Klasse IV, ANSI/IEEE C37.90.1, ANSI/IEEE C37.90.2
• Isolierung und Spannung: IEC 60255-5 (Spannungsfestigkeitsprüfung 2,0 kV AC, Stoßspannungsprüfung 15 kV)
• Umgebungsbedingungen: IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-30, IEC 60068-2-78
• Mechanik: IEC 60255-21-1 (Vibration), IEC 60255-21-2 (Stoß und Rütteln), IEC 60255-21-3 (Erdbeben)
• CE-Richtlinien: EN 50263 (EMV-Störfestigkeit und Störaussendung), EN 50178 (Niederspannungsrichtlinie)
