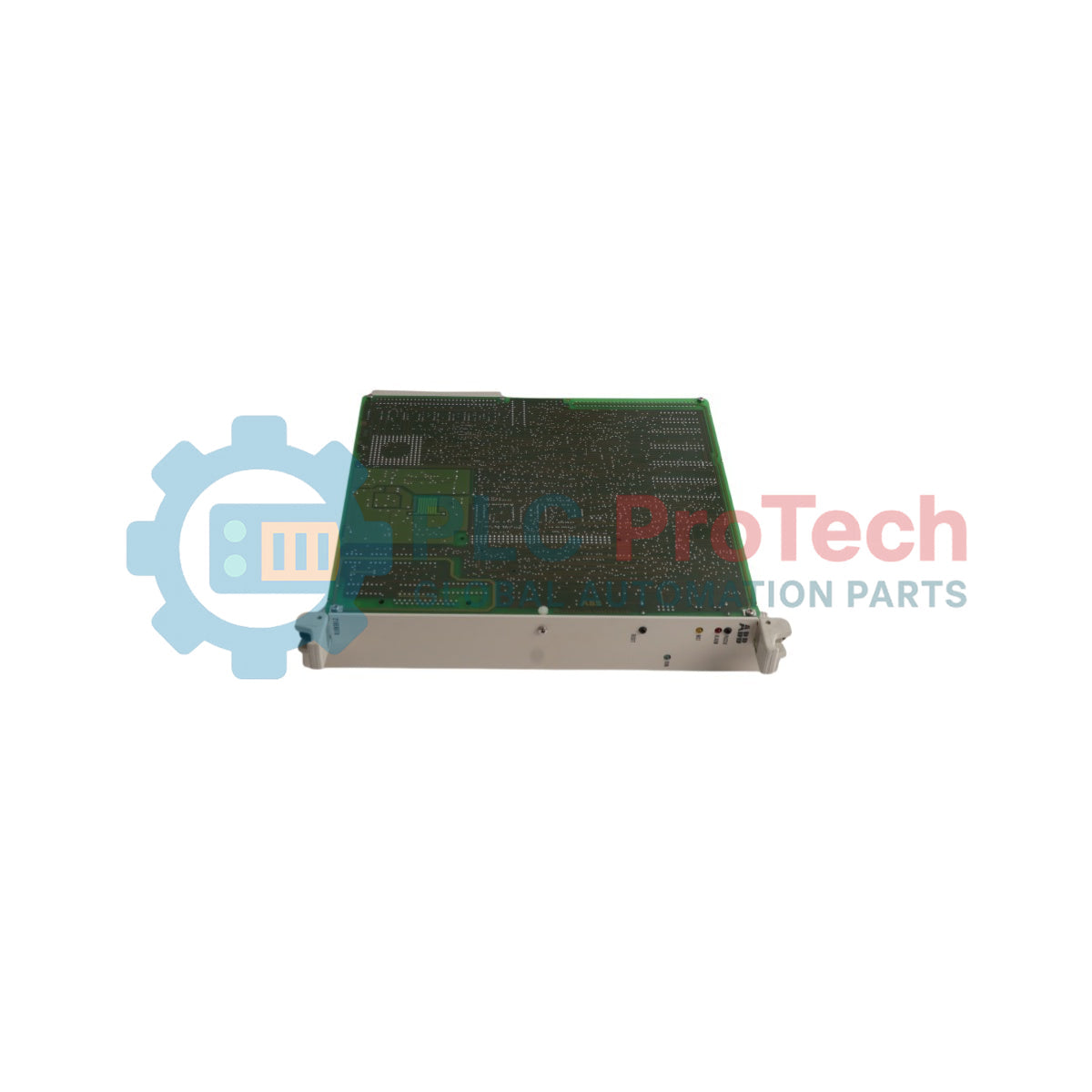

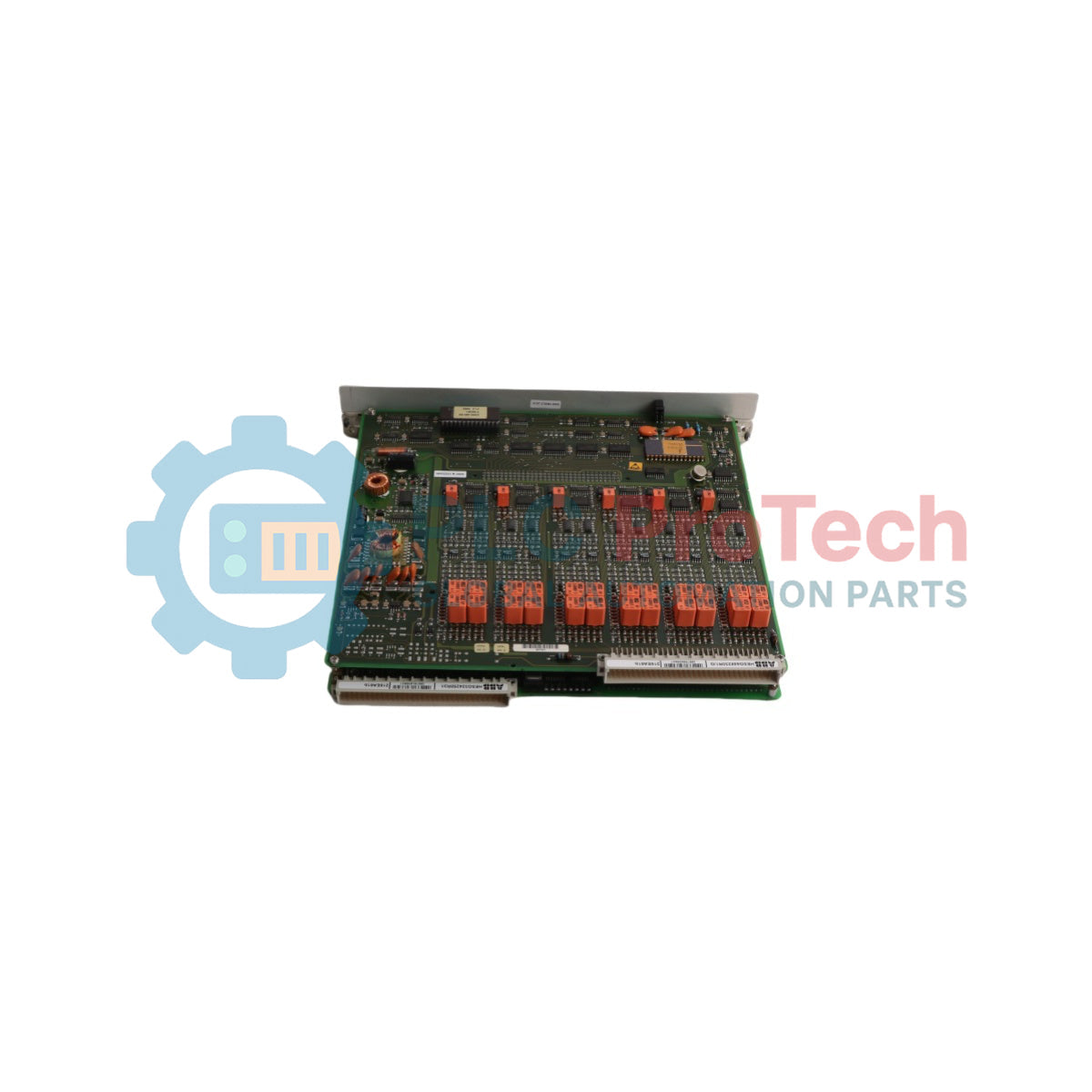

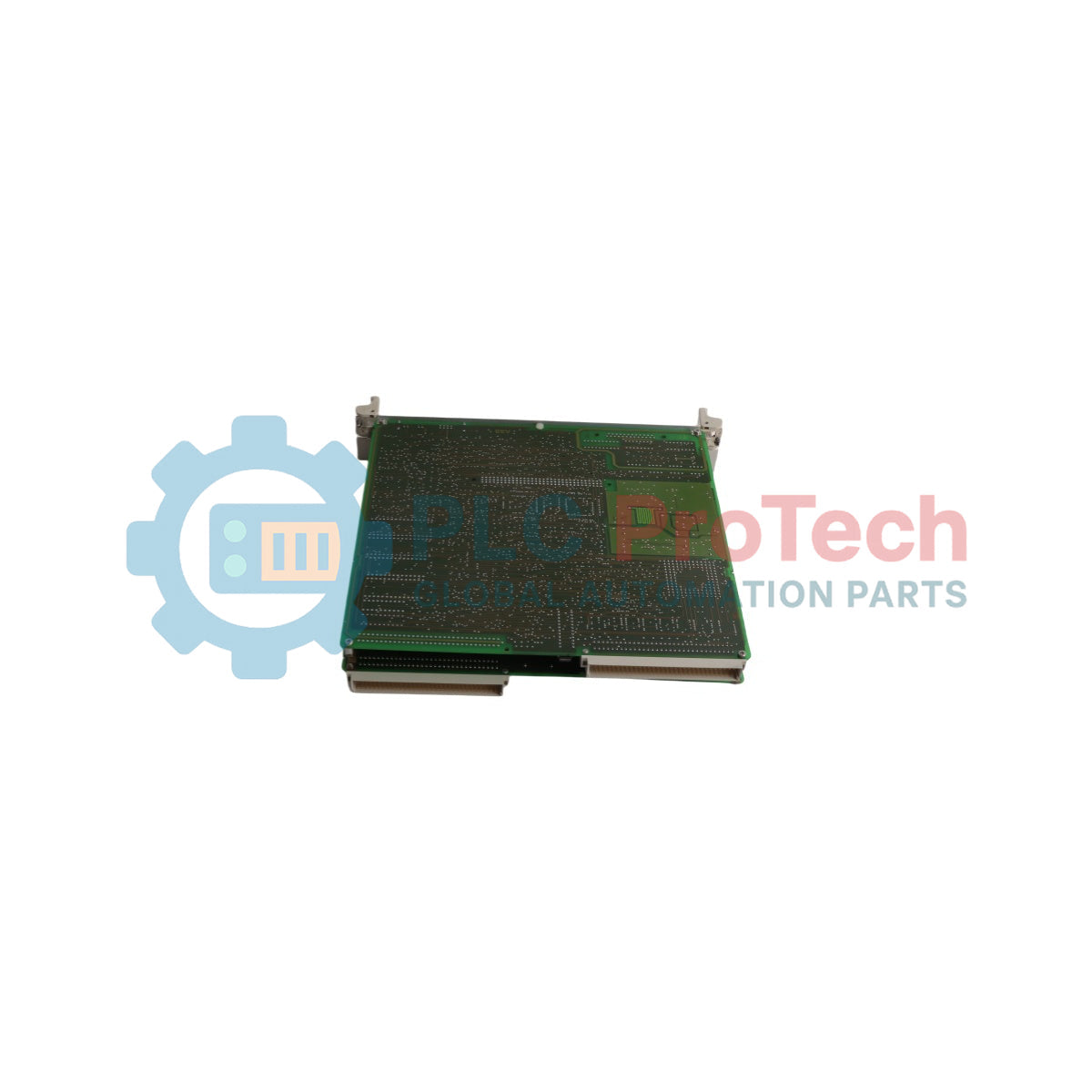

ABB HESG448230R1/G 216EA61B REG 216 analoges Eingangsmodul

ABB HESG448230R1/G 216EA61B ist eine Analogeingangseinheit für das digitale Schutz- und Steuerungssystem RE. 216. Die Einheit empfängt analoge Messgrößen vom Eingangswandlermodul 216GW61, digitalisiert sie über einen A/D-Wandler und überträgt die digitalisierten Signaldaten an den parallelen B448C-Bus des Systems.

Übersicht und Systemintegration

Das Modul dient innerhalb der Hardwarearchitektur des RE. 216 als zentrale Einheit zur Messwerterfassung. Der interne Versorgungsspannung von 5 V, die aus der 24-V-DC-Hilfsspannung der Baugruppenträger-Hauptversorgung abgeleitet wird, verarbeitet die ABB HESG448230R1/G 216EA61B analoge Eingangsspannungen im Bereich von -40 V bis +40 V. Die digitalisierten Messkanäle werden anschließend über die Anwenderschnittstellensoftware den aktiven Schutz- und Steuerungsfunktionen zugewiesen, die in der Verarbeitungseinheit gespeichert sind.

Merkmale

• Für die Integration in den Systembaugruppenträger RE. 216 ausgelegt.
• Akzeptiert Spannungseingänge von primärseitigen Messwandler-Modulen.
• Integrierte mikroprozessorbasierte Vorverarbeitung analoger Messgrößen.
• Status-LEDs an der Frontplatte zur Diagnose und Betriebsüberwachung.
• Von der Front zugängliche Kurzschlussstiftbuchsen PASSIVE und RESET zur Hardwaresteuerung.
• Hochdichte Busschnittstelle zur direkten Verbindung mit dem parallelen B448C-Bus auf der Rückseite.

Anwendungen

• Digitale Generatorschutzsysteme (REG 216 / REG 216 Compact).
• Digitale Steuerungs- und Datenerfassungseinheiten (REC 216) in Mittel- und Hochspannungsschaltanlagen.
• Signalaufbereitung und A/D-Umwandlung für Strom- und Spannungsmesskreise des Primärsystems.

Technische Daten

Anschlüsse/Schnittstellen

Installationsrichtlinien

• Unterbrechung der Stromversorgung: Das Modul darf nur bei vollständig abgeschalteter Hilfsstromversorgung in den Gerätebaugruppenträger eingesetzt oder aus ihm entfernt werden.
• Montage im Baugruppenträger: Passt in die für Analogeingangseinheiten vorgesehenen Standardschächte des Gerätebaugruppenträgers 216MB66.
• Systemverkabelung: Die Verbindung mit dem passenden Eingangswandlermodul (z. B. 216GW61) erfolgt über die vorgesehenen Standardsystemkabel, die an den Positionen der rückseitigen Steckverbinder angeschlossen werden.
• Konfiguration: Messkanäle werden mithilfe eines PC-Anwenderprogramms, das an die RS-232/RS-423-Frontschnittstelle der Verarbeitungseinheit angeschlossen ist, den aktiven Schutzfunktionen zugeordnet.
