Abmessungen:
2,5 cm x 17,8 cm x 29,8 cm (W x H x T)
Versandhafen:
Xiamen
Garantie:
12 Monate
Beschreibung

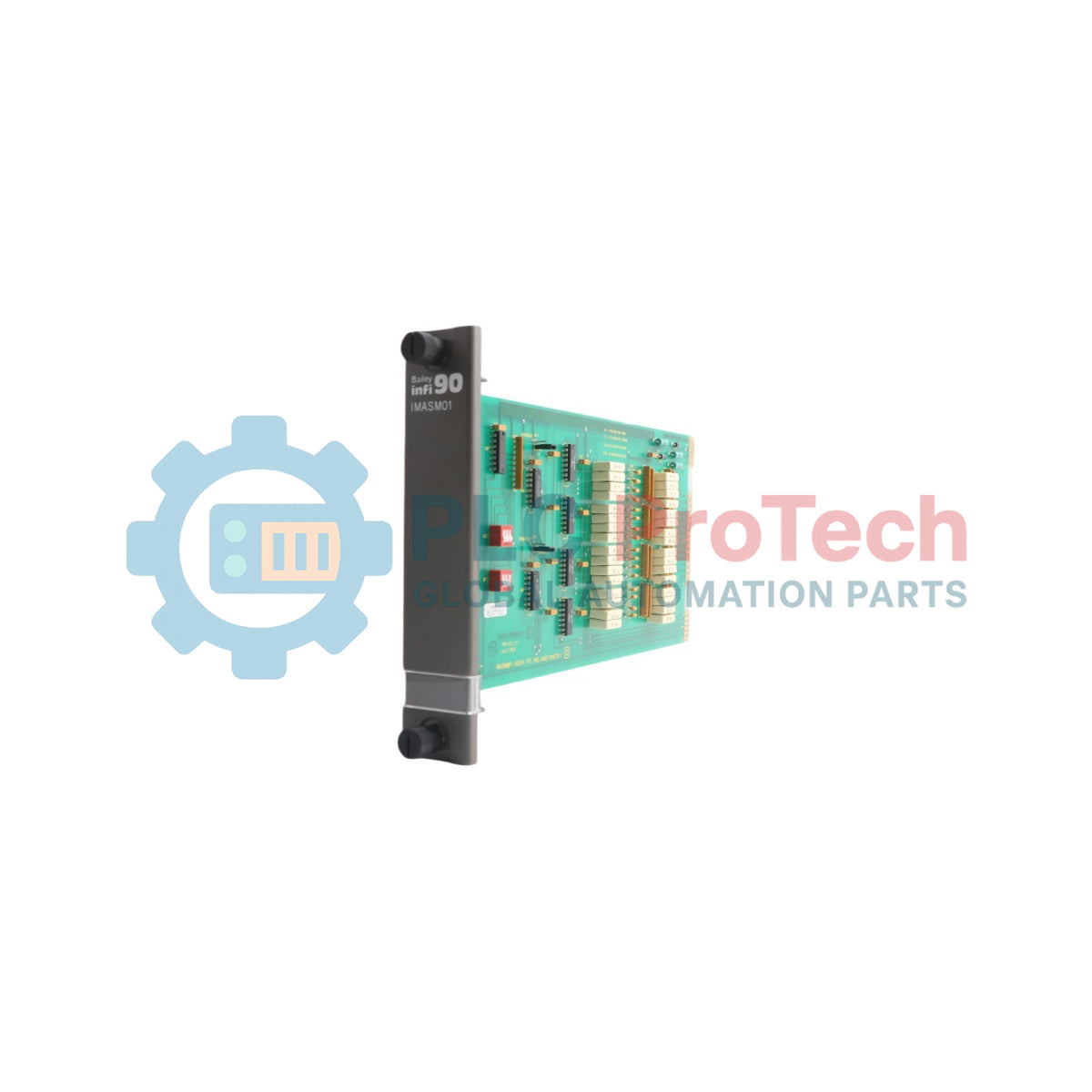

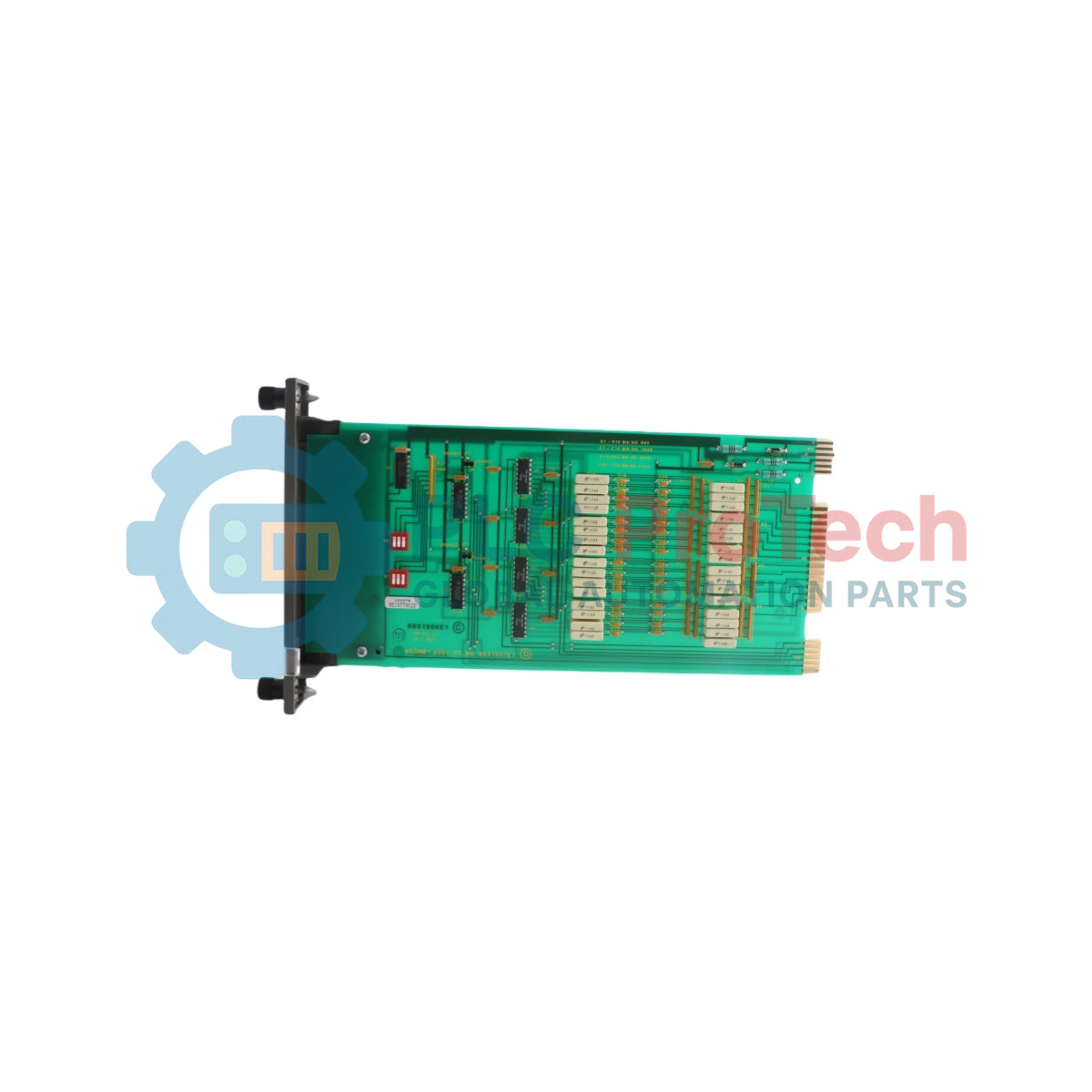

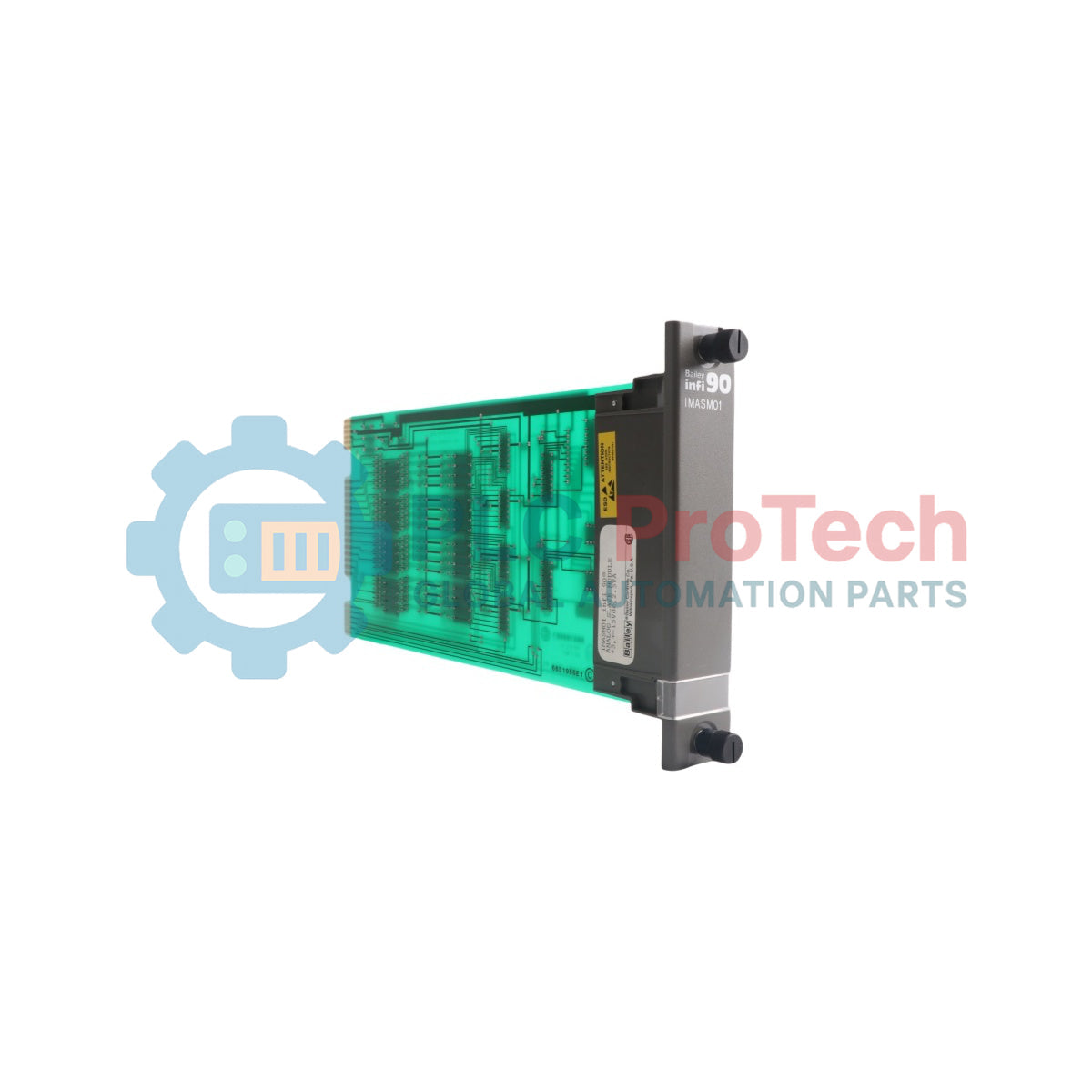

Das ABB IMASM01-Analog-Slave-Modul ist eine Hochpegel-Analogeingangsschnittstelle zur Verwendung im INFI 90 Prozessmanagementsystem. In Verbindung mit einem Analog-Master-Modul wie dem IMAMM03 verarbeitet und leitet das IMASM01 analoge Prozess-Feldeingangssignale über den Slave-Erweiterungsbus an das Master-Modul weiter.
Das Modul unterstützt bis zu 16 einzelne Hochpegel-Analogsignale, die auf zwei separate Gruppen mit jeweils acht Kanälen aufgeteilt sind. Die Feldprozesssignale werden über Systemkabelverbindungen zu den zugehörigen Abschlussgeräten oder -modulen, beispielsweise dem NTAI05 oder NIAI04, an das Modul übertragen. Onboard-Gruppenadressschalter und Aktivierungs-/Deaktivierungs-Jumper ermöglichen eine flexible Systemintegration und Adressauswahl innerhalb eines Prozesssteuereinheiten-Racks (PCU-Racks).
Merkmale
Unterstützt bis zu 16 Hochpegel-Analogeingangskanäle über zwei unabhängige 8-Kanal-Eingangsgruppen.
Direkte Kompatibilität mit dem IMAMM03-Analog-Master-Modul über den Slave-Erweiterungsbus.
Onboard-DIP-Schalter zum Einstellen unabhängiger Gruppenadressen (0 bis 7) für jede 8-Kanal-Gruppe.
Separate Aktivierungs-/Deaktivierungs-Jumper für jede Eingangsgruppe zur Vermeidung von Adresskonflikten.
Integrierte Eingangsglieder zur Filterung mit Unterdrückung von Gleichtakt- und Gegentaktrauschen.
Unterstützt das Einsetzen und Entfernen im laufenden Betrieb, ohne das gesamte Steuersystem herunterzufahren.
Anwendungen
Industrielle DCS-Prozesssteuerung und -überwachung in Kraftwerken sowie in der chemischen Industrie und in Raffinerieanlagen.
Hochpegel-Analogschnittstelle für Messumformer und Feldgeräte (4- bis 20-mA- und 0- bis 10-VDC-Stromkreise).
Eingangserweiterung für INFI 90 Prozesssteuereinheiten (PCUs).
1 Steckplatz in einer standardmäßigen INFI 90 Module Mounting Unit (MMU)
Betriebstemperatur
0 bis 70 °C (32 bis 158 °F)
Relative Luftfeuchtigkeit
0 % bis 95 % bei bis zu 55 °C (131 °F), nicht kondensierend; 0 % bis 45 % bei 70 °C (158 °F), nicht kondensierend
Höhe
Meereshöhe bis 3 km (1,86 Meilen)
Luftqualität
Nicht korrosiv
Unterstützung für Anschlussmodule
NTAI05, NIAI04
Anschlüsse/Schnittstellen
Stecker-Pin / Anschluss
Funktion
P1-Kantenstecker
Verbindet die Logikversorgung (+5 VDC, +15 VDC, -15 VDC) mit der MMU-Backplane
P2-Kantenstecker
Verbindet den Slave-Expander-Bus für die Kommunikation und die Weiterleitung des Analogbusses
P3-Kantenstecker
Verbindet die Feldverdrahtung der Eingänge über Anschlussmodule/-einheiten (NKTU01/02 oder NKTM01)
Installationsrichtlinien
ESD-Schutz: Tragen Sie beim Einsetzen oder Herausnehmen der Karte aus dem Rack immer ein geerdetes Handgelenkband und fassen Sie die Karte nur an den Kanten an.
Adresskonfiguration: Stellen Sie die Gruppenadress-DIP-Schalter S1 (Eingänge 9–16) und S2 (Eingänge 1–8) vor der Installation auf eindeutige Gruppenadressen (0 bis 7) ein.
Gruppenaktivierung/-deaktivierung: Setzen Sie die Jumper JP1 (Eingänge 1–8) und JP2 (Eingänge 9–16) auf Position B, um eine Gruppe zu aktivieren, oder auf Position A, um eine nicht verwendete Gruppe zu deaktivieren und Konflikte durch doppelte Adressierung zu verhindern.
Slave-Expander-Bus: Stellen Sie sicher, dass 12-adrige DIP-Shunts in den MMU-Backplane-Buchsen zwischen dem Mastermodul und den zugehörigen Slavemodulen installiert sind.
Modulmontage: Richten Sie die Kanten der Modulkarte an den Führungsschienen im Steckplatz der Module Mounting Unit (MMU) aus und schieben Sie sie bis zum bündigen Abschluss mit dem Rackrahmen hinein; ziehen Sie die beiden unverlierbaren Frontplattenschrauben fest.
Konformität und Zertifizierungen
CSA-zertifiziert für den Einsatz als Prozesssteuerungsausrüstung in einem gewöhnlichen (nicht gefährlichen) Bereich.
FAQ
Wie viele Eingangskanäle unterstützt das Gerät?
Das Modul unterstützt bis zu 16 analoge Eingangkanäle mit hohem Pegel, die in zwei separaten Gruppen mit jeweils acht Kanälen angeordnet sind (oder 15 Kanäle bei Verwendung mit einem NIAI04-Abschlussmodul).
Welche Stromversorgungen sind für den Betrieb des Moduls erforderlich?
Das Gerät wird über die Rückwandplatine mit einer Logikversorgung von +5 VDC (max. 110 mA), +15 VDC (max. 80 mA) und -15 VDC (max. 40 mA) betrieben.
Wie werden die Gruppenadressen am Gerät eingestellt?
Die Gruppenadressen (0 bis 7) werden vor der Installation über die integrierten DIP-Schalter S1 für die Eingänge 9–16 und S2 für die Eingänge 1–8 konfiguriert.
