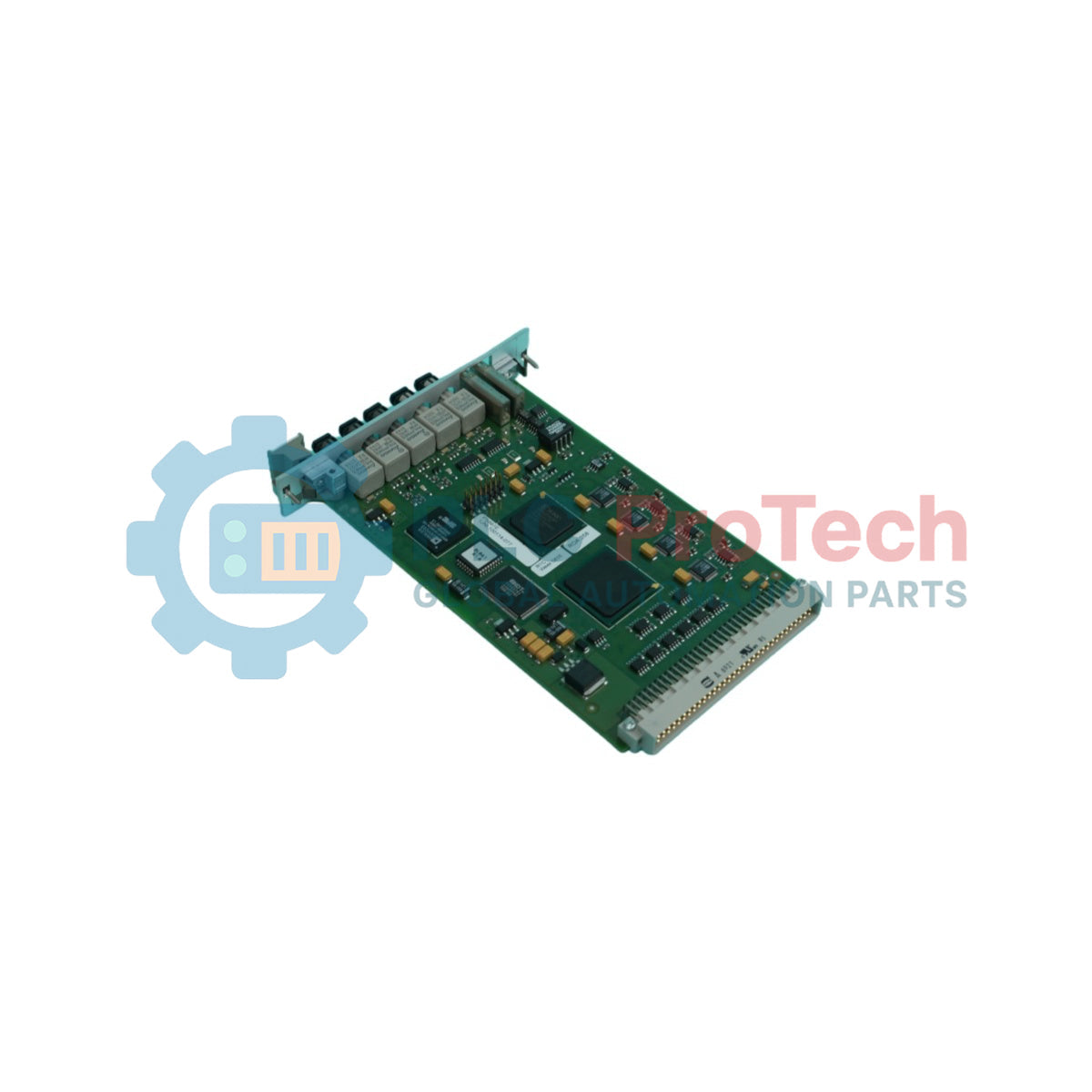

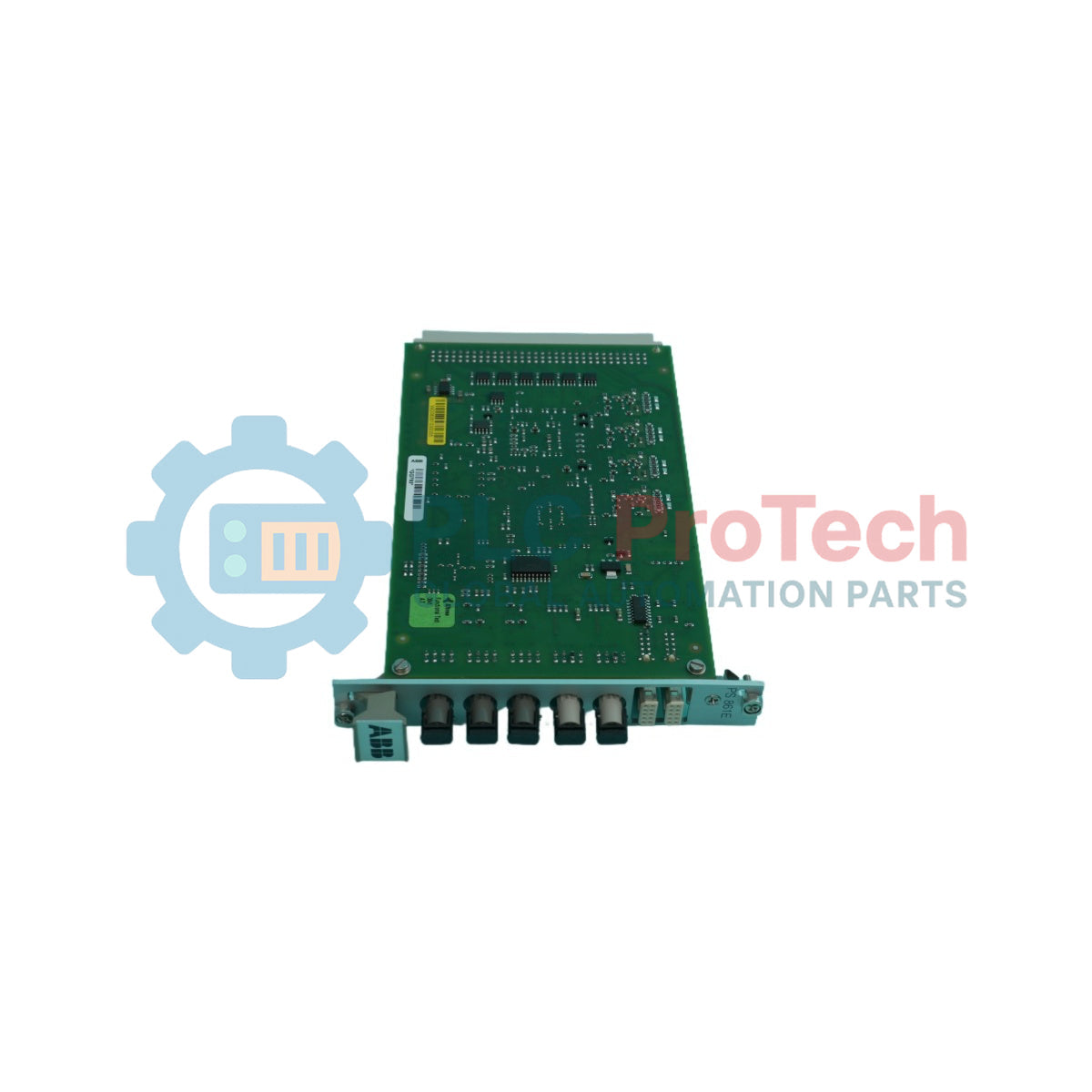

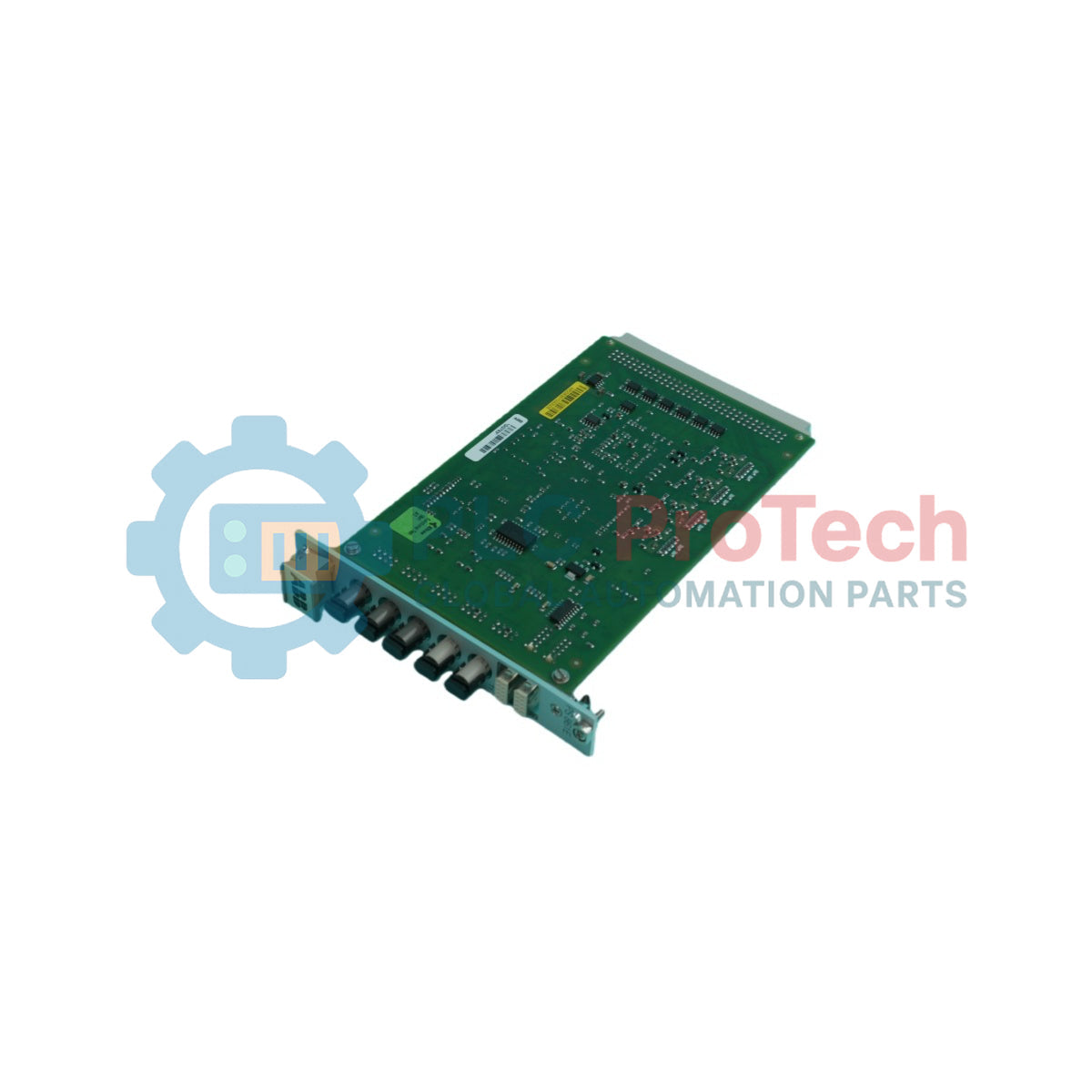

ABB PS861E 1JNL100114-077 Hochleistungs-E/A-DSP-Platine

Beschreibung

Die PS861E 1JNL100114-077 ist eine Hardware-Baugruppe, die für die Ausführung von Berechnungsroutinen mit hoher Verarbeitungsgeschwindigkeit und die Steuerung von Ein-/Ausgangssignalverarbeitungsschleifen in industriellen Steuerungssystemen konfiguriert ist. Als dedizierte Hochleistungs-I/O-DSP-Karte nutzt diese Komponente eine integrierte digitale Signalverarbeitungsarchitektur zur Verarbeitung komplexer Algorithmen und zur Stabilisierung der Ausführung von Automatisierungssteuerungen. Das Modul koordiniert Echtzeit-Datenkommunikationspfade, um periphere Verarbeitungssysteme nahtlos mit zentralisierten Automatisierungsarchitekturen zu verbinden. Die für präzise und zuverlässige Ausführung in verschiedenen Fertigungsbereichen entwickelte PS861E 1JNL100114-077 gewährleistet deterministisches Scannen mit geringer Latenz sowie eine zuverlässige Übertragung, die für eine unterbrechungsfreie Produktivität der Steuerungsinfrastruktur erforderlich ist.

Merkmale

• Mit dedizierter Hardware zur digitalen Signalverarbeitung (DSP) für die schnelle Ausführung von Algorithmen und die Überwachung mehrerer Regelkreise ausgestattet
• Leiterplattenlayout mit hoher Packungsdichte, optimiert für die kontinuierliche Signalerfassung in industriellen Schwerlastverarbeitungsanlagen
• Auf Werksebene entwickelte Konstruktion für den direkten Einbau in kompatible strukturelle Controller-Subracks

Anwendungen

• Berechnung hochfrequenter Sensorsignale und Ausführung komplexer Regelkreise
• Echtzeitverarbeitung verteilter peripherer Ein-/Ausgangsdaten und Koordination von Befehlen

Technische Spezifikationen

Installationsrichtlinien

• Elektrostatische Erdung: Techniker müssen vor dem Auspacken oder Halten der ungeschützten Leiterplatte ein funktionierendes, ableitfähiges ESD-Handgelenkband anlegen, um elektrostatische Entladungspfade in der Mikrostruktur zu verhindern.
• Steckplatzpositionierung: Führen Sie die Hardwarekarte gerade entlang der Ausrichtungsschienen des vorgesehenen Subracks ein und drücken Sie sie fest hinein, bis die Anschlusskante sicher in die rückseitige Backplane-Buchse einrastet.
• Sicherung der Befestigungselemente: Ziehen Sie alle Integrationsschrauben an der vorderen Strukturplatte fest, um den Kartenrahmen zu sichern und die lokalen elektrischen Masseverbindungen mit dem Schutzgehäusesystem zu verbinden.
