ABB S282UC-K10 GHS2820164R0427 S280UC-Leitungsschutzschalter

SKU S282UC-K10 GHS2820164R0427

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: ABB
Produkt-Nr.: S282UC-K10 GHS2820164R0427
Herkunftsland:Schweden
Produkttyp: Leitungsschutzschalter
Zahlung: T/T, Western Union
Gewicht: 260g
Abmessungen: 90 mm x 35 mm x 69 mm (H x B x T)
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

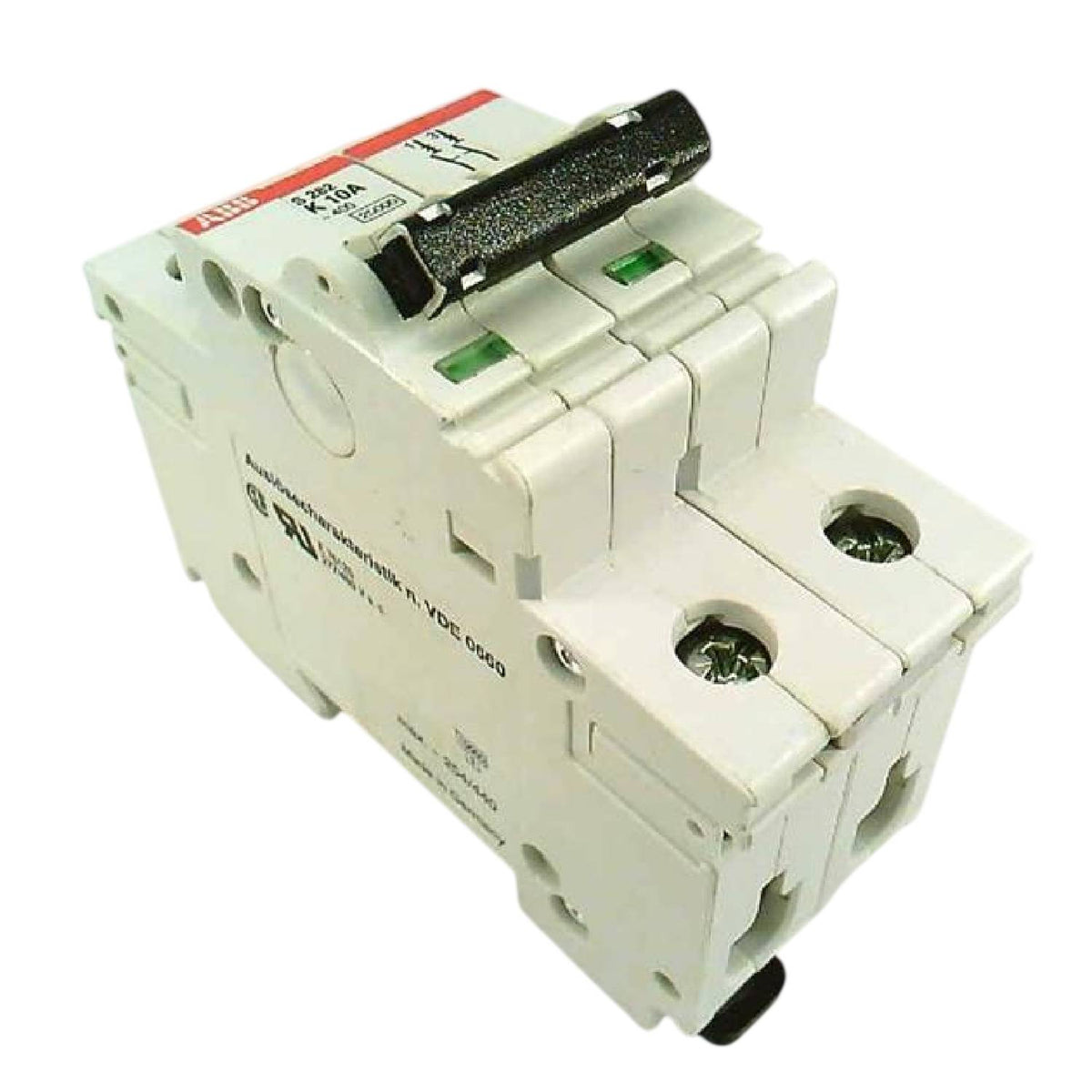

Der ABB S282UC-K10-Leitungsschutzschalter mit der Produkt-ID GHS2820164R0427 ist ein 2-poliges universelles Stromschutzgerät, das für eine zuverlässige Strombegrenzung und den Schutz vor elektrischen Fehlern entwickelt wurde. Als Teil der Produktfamilie S280UC verfügt dieses Gerät über eine hohe Gleichspannungsbemessung und eignet sich daher hervorragend für anspruchsvolle Gleichstromkonfigurationen neben herkömmlichen Wechselstromsystemen. Das Gerät verfügt über zwei unterschiedliche interne Auslösemechanismen: ein verzögertes thermisches Auslösesystem zum Überlastschutz und eine elektromechanische Magnetauslösung zur sofortigen Unterbrechung von Kurzschlüssen. Dieser Leitungsschutzschalter entspricht internationalen Normen wie IEC/EN 60947-2, UL1077 und CSA 22.2 Nr. 235 und gewährleistet eine sichere und stabile Leistung in speziellen Infrastruktursystemen.

Merkmale

Ausgestattet mit einer 2-poligen Konfiguration für die gleichzeitige Trennung und Steuerung mehrerer Leitungen.
Verwendet eine Auslösekurve der K-Charakteristik, die für die Steuerung spezifischer Motor- und induktiver Lasten kalibriert ist.
Bietet eine hohe integrierte Gleichstrom-Betriebsbemessung, optimiert für spezielle Hochspannungsaufbauten.
Verfügt über eine integrierte Kontaktstellungsanzeige mit eindeutiger visueller mechanischer EIN/AUS-Rückmeldung.
Ausgestattet mit robusten Kabelklemmen-Schraubanschlüssen, die eine stabile und sichere Leiterbefestigung gewährleisten.

Anwendungen

Photovoltaik- und Erneuerbare-Energien-Sammelnetze.
Stromverteilungsanlagen für die Telekommunikation.
Elektrische Traktions- und Verkehrsinfrastrukturnetze.
Industrielle Automatisierungskreise und gewerbliche Niederspannungsverteilungen.

Bestellinformationen

Parameter	Wert
Erweiterter Produkttyp	S282UC-K10
Produkt-ID	GHS2820164R0427
EAN	4012233637201

Technische Daten

Parameter	Spezifikation
Hersteller	ABB
Polzahl	2
Auslösecharakteristik	K
Bemessungsstrom (In)	10,00 A
Bemessungsbetriebsspannung	gemäß IEC60898-1 440 V DC / 440 V AC / 484 V DC
Bemessungsisolationsspannung (Ui)	gemäß IEC/EN 60664-1 500 V
Betriebsspannung	Maximum (einschließlich Toleranz) 440 V AC / 484 V DC, Minimum 12 V AC / 12 V DC
Bemessungsfrequenz (f)	50 Hz / 60 Hz
Bemessungskurzschlussvermögen (Icn)	6,0 kA
Bemessungsgrenzkurzschlussausschaltvermögen (Icu)	6 kA
Bemessungsbetriebs-Kurzschlussausschaltvermögen (Ics)	6 kA
Überspannungskategorie	II
Verschmutzungsgrad	2
Bemessungsstoßspannungsfestigkeit (Uimp)	4 kV (6,2 kV auf Meereshöhe, 5,0 kV bei 2000 m)
Prüfspannung	50/60 Hz, 1 min: 2 kV
Gehäusematerial	Isolierstoffgruppe I, RAL 7035
Betätigertyp	Isolierstoffgruppe II, schwarz, plombierbar
Kennzeichnung des Betätigers	1/0
Anzeige der Kontaktstellung	EIN/AUS
Elektrische Lebensdauer	10000 AC-Zyklen
Mechanische Lebensdauer	20000 Zyklen
Klemmentyp	Schraubklemmen
Schraubklemmentyp	Kabelklemme
Anschlusskapazität	Sammelschiene 16 mm² / Flexibel mit Aderendhülse 0,75 ... 16 mm² / Flexibel 0,75 ... 16 mm² / Starr 0,75 ... 25 mm² / Mehrdrähtig 0,75 ... 25 mm²
Anzugsdrehmoment	2,5 N-m
Empfohlener Schraubendreher	Pozidriv 2
Umgebungslufttemperatur	Betrieb -25 ... +55 Celsius / Lagerung -40 ... +70 Celsius
Umgebungsbedingungen	28 Zyklen bei 55 Celsius mit 90-96 % und 25 Celsius mit 95-100 %
Stoßfestigkeit	gemäß IEC 60068-2-27: 30g / 3 Schocks / 11 ms
Vibrationsfestigkeit	gemäß IEC 60068-2-6: 5g, 20 Zyklen bei 5 ... 150 ... 5 Hz mit einer Last von 0,8 In
Schutzart	IP20 (IP40 innerhalb des Gehäuses mit Abdeckung)
Maximale Betriebsspannung UL/CSA	500 V DC / 480 V AC
Anschlusskapazität UL/CSA	Leiter 18 ... 4 AWG
Anzugsdrehmoment UL/CSA	Hauptstromkreis 17,5 in lb
Ausschaltvermögen gemäß UL1077	4,5 kA
Nettobreite des Produkts	35,0 mm
Nettotiefe des Produkts	69,0 mm
Nettohöhe des Produkts	90,0 mm
Nettogewicht des Produkts	0,260 kg

Installationsrichtlinien

Montage auf DIN-Schiene: Montieren Sie das Gerät sicher auf standardmäßigen symmetrischen Profilen, einschließlich TH35-7.5 (35 x 7,5 mm Montageschiene) oder TH35-15 (35 x 15 mm Montageschiene), gemäß den Richtlinien der IEC 60715.
Montageposition: Das mechanische Gehäuse ist so konstruiert, dass die Klemmenmontage in jedem zulässigen Winkel möglich ist.
Polarität beachten: Aufgrund der spezifischen Konstruktionsanforderungen für universelle Stromkreise beachten Sie bei der Verdrahtung die Gleichstrom-Polaritätsanzeigen genau.
Klemmenbefestigung: Elektrische Leitungen mit einem Pozidriv-2-Schraubendreher bis zu einem zertifizierten Drehmoment von 2,5 N-m (17,5 in lb für UL/CSA-Anordnungen) in die integrierten Kabelklemmenanschlüsse festziehen.

Konformität und Zertifizierungen

Konformitätserklärung - CE: 2CDK400002D0401
RoHS-Informationen: 2CDK400005K0201 / Gemäß der EU-Richtlinie 2002/95/EG vom 18. August 2005 und Änderung
Normen: IEC/EN 60947-2, UL 1077, CSA 22.2 Nr. 235

FAQ

Wie lautet der zertifizierte Umgebungstemperaturbereich für das Gerät?

Der zertifizierte Umgebungstemperaturbereich für das Gerät reicht von -25 Grad Celsius bis +55 Grad Celsius.

Welches spezifische Anzugsdrehmoment der Klemmen ist für Standard-Elektroanschlüsse erforderlich?

Die integrierten Kabelklemmen erfordern ein Anzugsdrehmoment von 2,5 N-m für Standardanwendungen oder 17,5 in lb für UL/CSA-Konfigurationen.

Welche primären internen Mechanismen werden für den Schleifenschutz eingesetzt?

Das Gerät nutzt ein verzögertes thermisches Auslösesystem zur Überlastminderung und eine elektromechanische Magnetauslösung zur sofortigen Kurzschlussisolierung.
