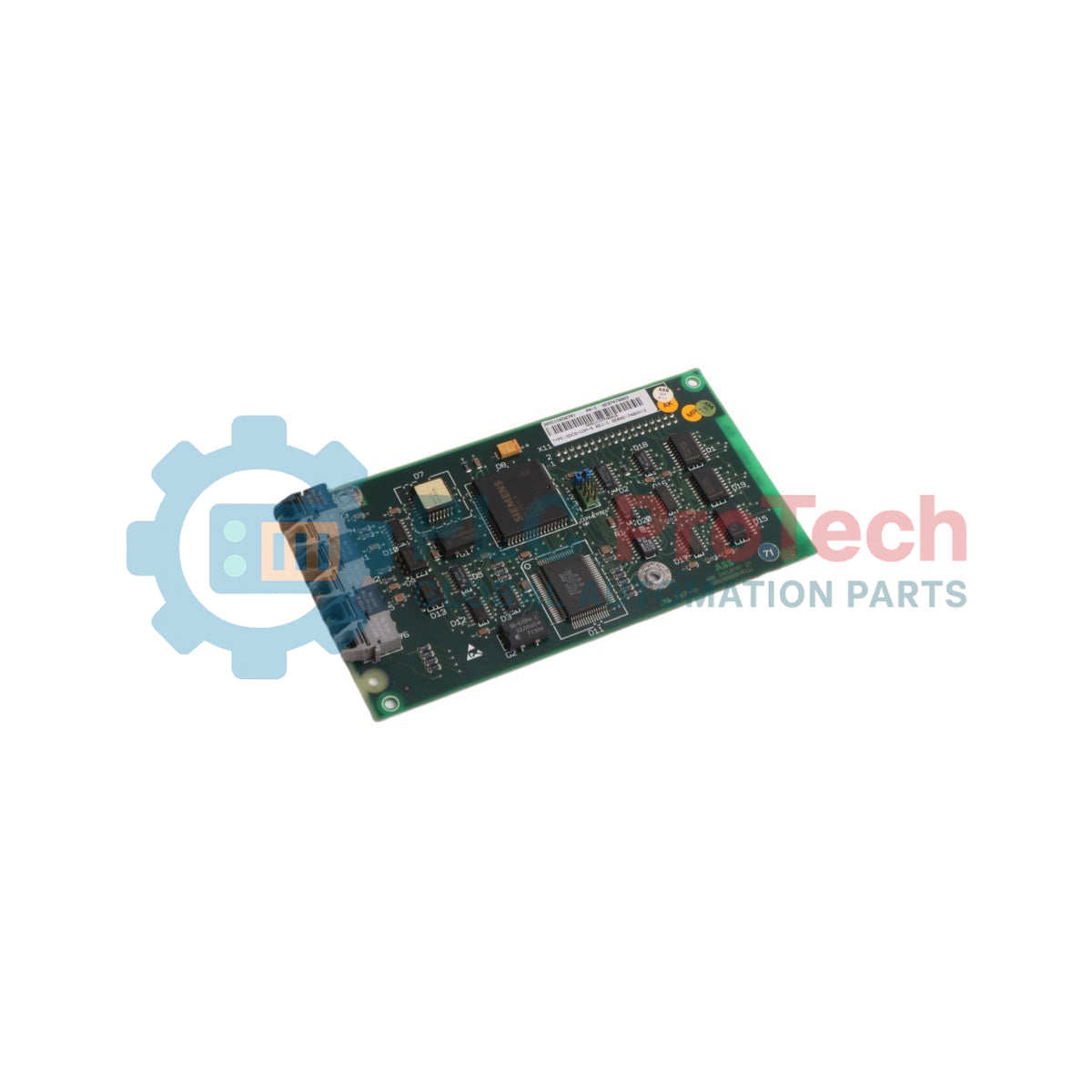

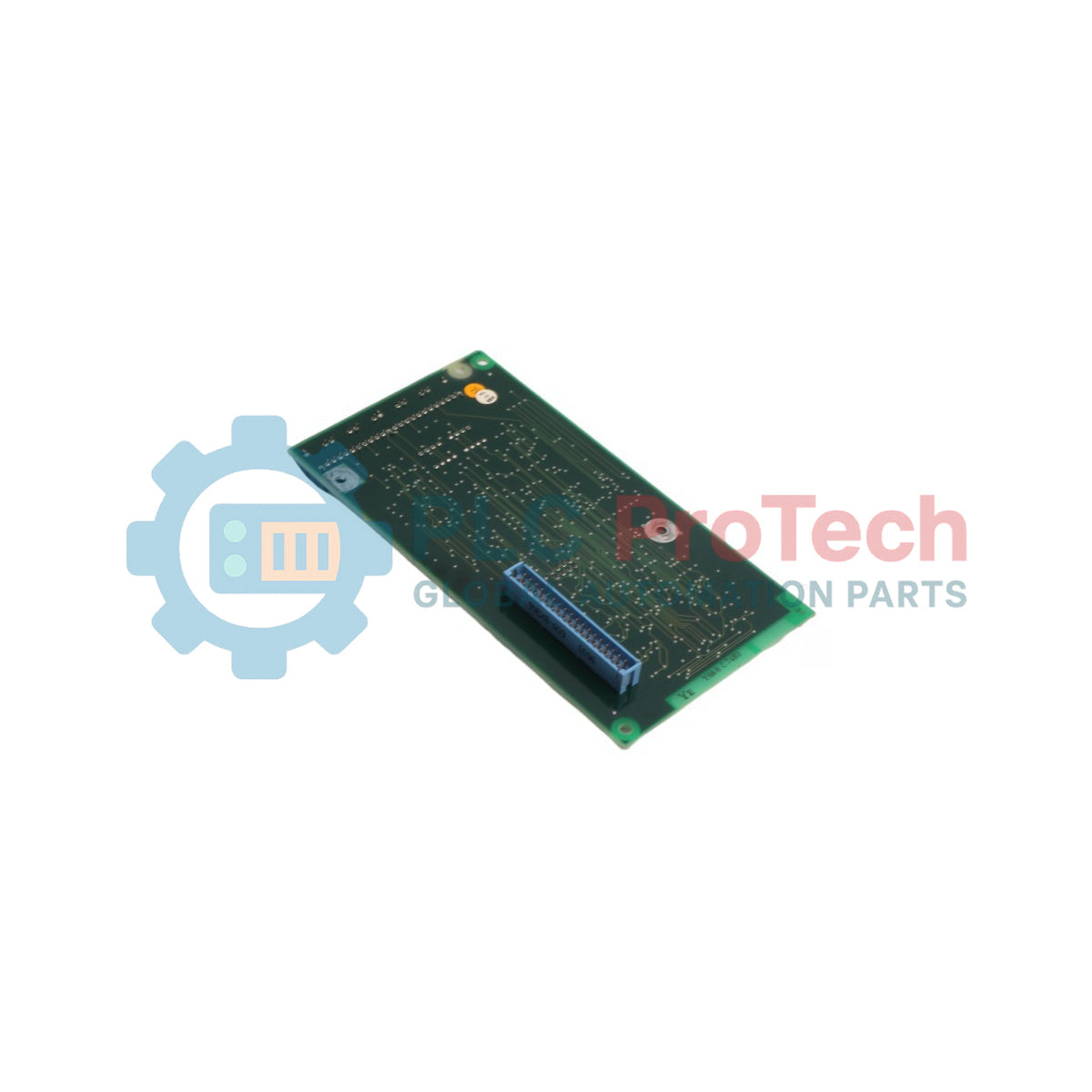

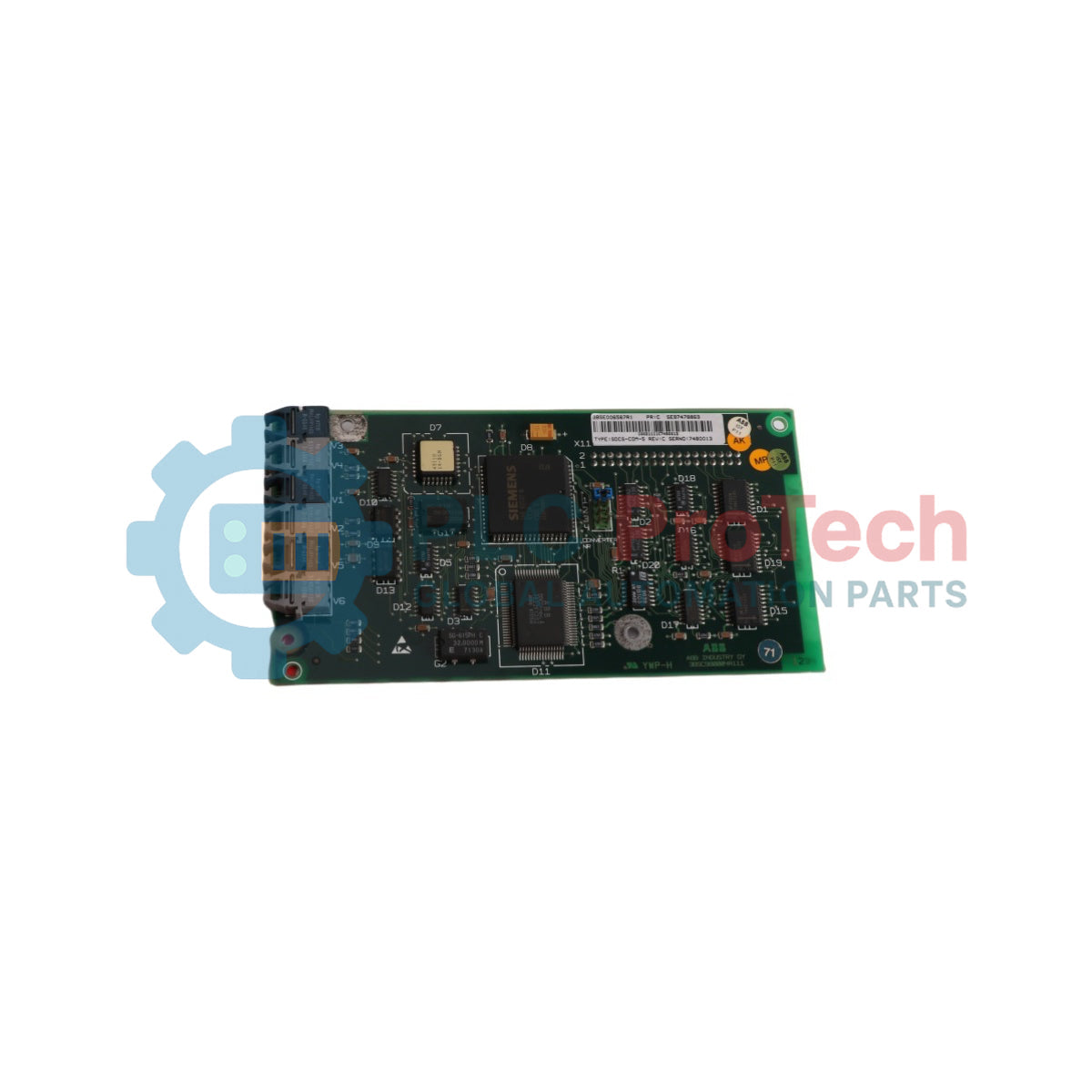

ABB DCS 500 3BSE006567R1 SDCS-COM-5 TC Link-Kommunikationsboard

SKU SDCS-COM-5 3BSE006567R1

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: ABB
Produkt-Nr.: SDCS-COM-5 3BSE006567R1
Herkunftsland:Schweden
Produkttyp: Kommunikationsplatine
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 500g
Abmessungen: 15,8 cm x 2 cm x 8,3 cm
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Das SDCS-COM-5 (Produkt-ID: 3BSE006567R1) ist eine spezielle TC-Link-Kommunikationskarte von ABB, die speziell für die Integration in DCS-500-Stromrichtermodule entwickelt wurde. Dieses Modul bietet eine spezialisierte Hardwareverarbeitung für drei unabhängige serielle Kommunikationskanäle und ermöglicht eine zuverlässige Hochgeschwindigkeits-Schnittstellenverbindung zwischen Stromrichteraufbauten, PCs und verteilten industriellen Steuerungssystemen. Die Karte wird direkt über die vorgesehene X11-Systemsteckerschnittstelle angeschlossen und verwendet eine abgestimmte Anordnung grauer Sender-(TxD-) und blauer Empfänger-(RxD-)Lichtwellenleiteranschlüsse, um eine saubere elektrische Trennung zwischen den aktiven Verarbeitungskanälen herzustellen.

Merkmale

Drei separate Kommunikationskanäle für gleichzeitige Datenübertragungen
Hochgeschwindigkeits-HDLC-Systemanbindung mit bis zu 1,5 Mbit/s auf Kanal 1
Breitbandige DDCS-Verarbeitung mit bis zu 4 Mbit/s auf Kanal 3
Farbcodierte optische Anschlüsse zur Trennung von Sende- (grau) und Empfangsschleifen (blau)
Integrierter 4-stufiger S1-Codier-Jumperblock zur Definition von Mehrfach-Stromrichterkonfigurationen

Anwendungen

Infrastrukturen zur Anbindung von ABB-DCS-500-Stromrichtermodulen
Hochgeschwindigkeitsverbindungen zur Überwachung industrieller Antriebe über PCs
Hardwareanpassungen für PROFIBUS, CS31 und MODBUS

Technische Daten

Parameter	Spezifikation
Hersteller	ABB
Produkt-ID	3BSE006567R1
ABB-Typenbezeichnung	SDCS-COM-5
Komponentenklasse	TC-Link-Kommunikationskarte
Systemkompatibilität	DCS-500-Stromrichtermodule mit Software bis S21.1xx
Inkompatible Software	Version S21.xxx
Spezifikation Kanal 1	HDLC-Protokollkanal, 1,5 Mbit/s (PC-Schnittstelle)
Spezifikation Kanal 2	Dedizierter Datenübertragungskanal
Spezifikation Kanal 3	DDCS-Kanal, bis zu 4 Mbit/s (PROFIBUS/CS31/MODBUS)
Schnittstellenanschlusstyp	Stecker und Buchse für optischen RxD-/TxD-Anschluss
Hauptsystemanschluss	X11-Schnittstelle
Kartenlänge	156,5 mm
Kartenbreite	83,5 mm

Anschlüsse/Schnittstellen

Anschlussstift / Port	Funktion
V3 / CH2 RxD	Optischer Empfängeranschluss von Kanal 2 (blaue Buchse)
V4 / CH2 TxD	Optischer Senderanschluss von Kanal 2 (graue Buchse)
V1 / CH1 RxD	Optischer Empfängeranschluss von Kanal 1 (blaue Buchse)
V2 / CH1 TxD	Optischer Senderanschluss von Kanal 1 (graue Buchse)
V5 / CH3 RxD	Optischer Empfängeranschluss von Kanal 3 (blaue Buchse)
V6 / CH3 TxD	Optischer Senderanschluss von Kanal 3 (graue Buchse)
X11-Block	Primäre Schnittstelle zur Verbindung mit dem Stromrichtersystem

Installationsrichtlinien

Trennen Sie alle primären Stromrichterversorgungen und Hilfsstromversorgungseingänge, bevor Sie die Karte auf dem Systemträger montieren.
Stellen Sie sicher, dass die Farben von Stecker und Buchse beim Herstellen der Lichtwellenleiterverbindung übereinstimmen (blau immer mit blau und grau mit grau verbinden).
Überprüfen Sie, dass die auf dem Ziel-DCS-500-Stromrichtermodul geladene Software maximal bis zur Version S21.1xx reicht, um die Kompatibilität des Laufzeitprotokolls sicherzustellen.
Stellen Sie den 4-stufigen S1-Schiebeschalterblock so ein, dass er der spezifischen Netzwerktopologie Ihrer Stromrichterlinie entspricht (die Positionen 1 bis 4 entsprechen jeweils den Stromrichtern 1 bis 4, wobei Position 1 als Standardeinstellung dient).
Vergewissern Sie sich, dass beide Befestigungsabstandshalter der Karte und das vorgesehene leitfähige Auflagepad fest am Metallchassis anliegen, um eine durchgängige elektrische Verbindung zu gewährleisten.

FAQ

Welche Konfigurationsregeln müssen beim Anschließen der Glasfaserleitungen beachtet werden?

Die Lichtwellenleiter müssen stets der Farbcodierung entsprechen. Stellen Sie sicher, dass der Stecker des blauen Kabels direkt an die blaue Empfängerbuchse (RxD) und der Stecker des grauen Kabels direkt an die graue Senderbuchse (TxD) angeschlossen wird.

Welche Protokollgrenzen und Geschwindigkeiten werden auf Kanal 3 unterstützt?

Kanal 3 verwendet eine DDCS-Architektur mit einer Geschwindigkeit von bis zu 4 Mbit/s. Er ist dafür ausgelegt, serielle Systeme, die über PROFIBUS-, CS31- oder MODBUS-Netzwerkhardware betrieben werden, mithilfe eines Anpassungsmoduls zu verbinden.

Wie wird die Kommunikationsschnittstellenkarte für Anlagen mit mehreren Umrichtern konfiguriert?

Die Karte verfügt über einen integrierten Codierblock mit S1-Steckbrücken. Durch Verschieben des Auswahlstifts wird die Adresszuordnung entsprechend der Nummer der Zielumrichterleitung geändert (Werte von 1 bis 4).
