Beschreibung

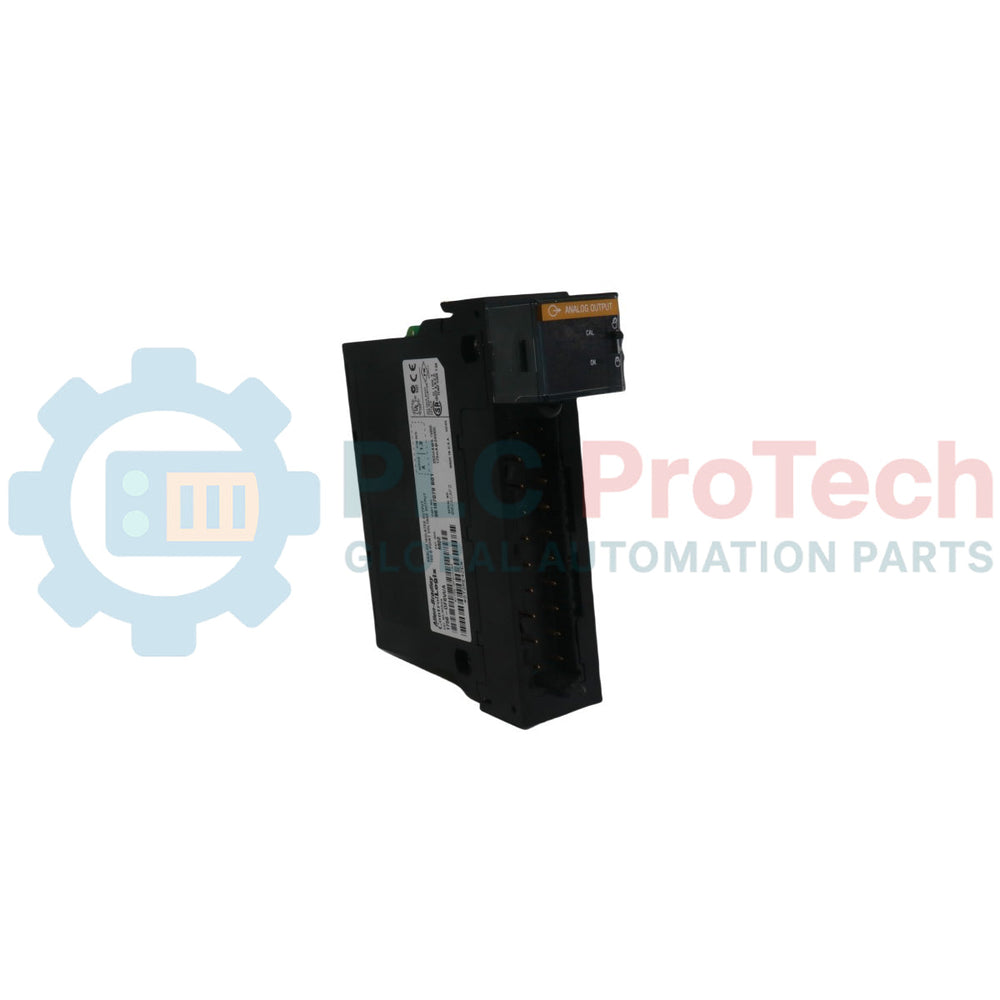

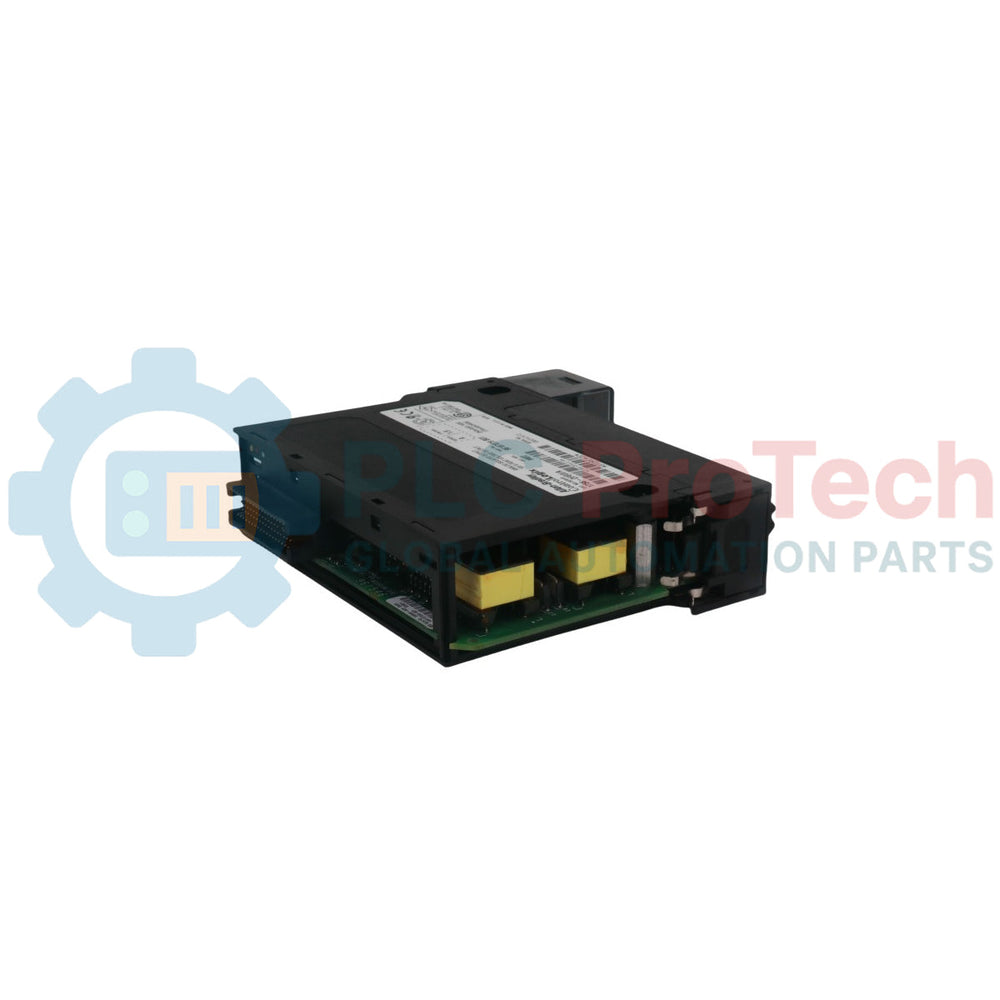

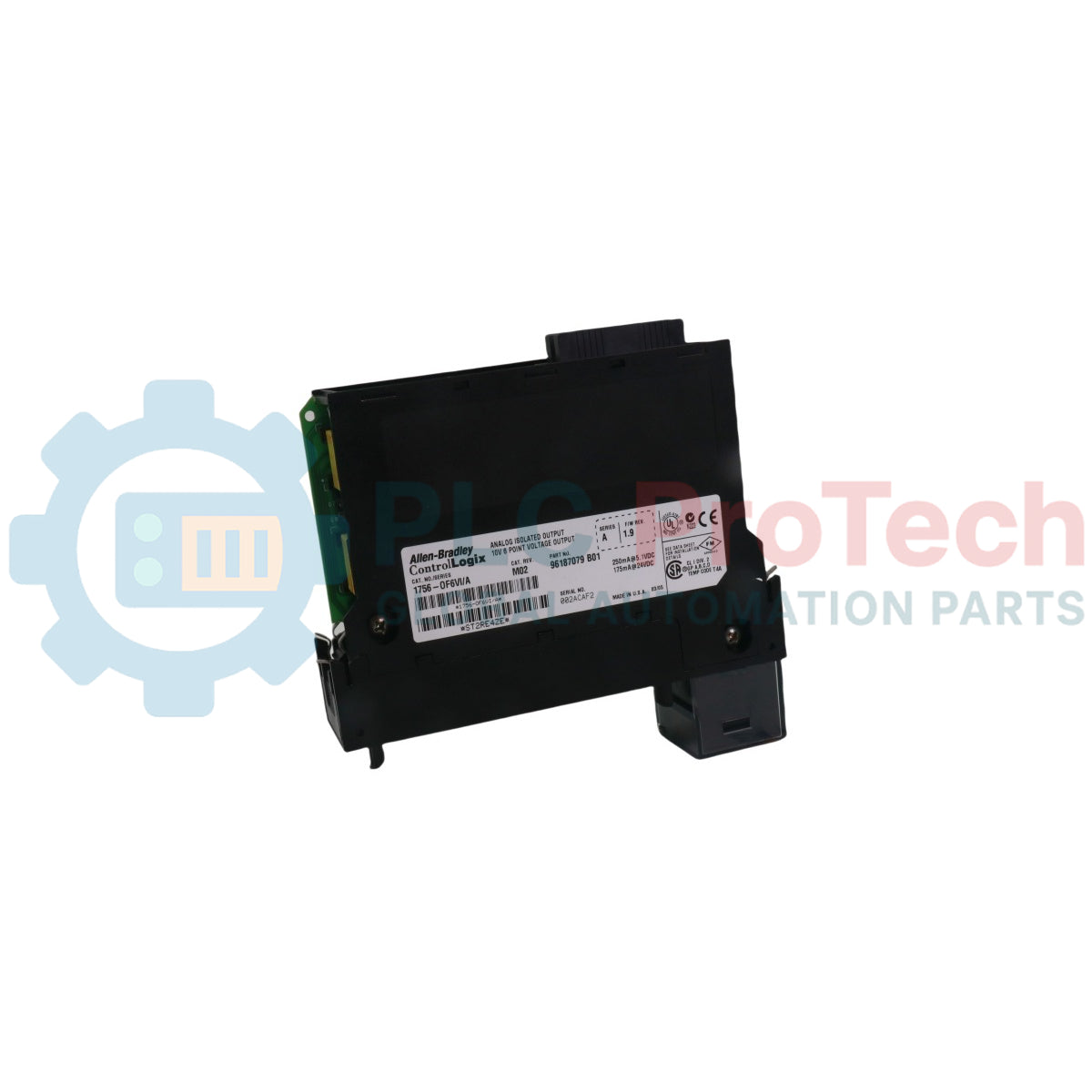

Allen-Bradley 1756-OF6VI ist ein leistungsstarkes Analogausgangsmodul, das für die Integration in die ControlLogix-Steuerungssystemarchitektur entwickelt wurde. Dieses Modul liefert präzise Spannungssignale an feldseitige Geräte, darunter Regelventile, Stellglieder und Motorantriebe, und ermöglicht dadurch eine genaue Regelung mit geschlossenem Regelkreis in automatisierten Industrieanlagen. Mit sechs unabhängigen Kanälen ermöglicht das 1756-OF6VI eine zuverlässige Prozesssteuerung, indem es stabile analoge Ausgangssignalverläufe in lokalisierten Automatisierungsumgebungen erzeugt.

Das herausragende Merkmal dieses Moduls ist seine robuste elektrische Architektur mit einer Isolation jedes einzelnen Punkts, wodurch jeder Kanal vollständig von benachbarten Schaltkreisen getrennt ist. Diese Trennung zwischen den Kanälen gewährleistet eine hohe Signalintegrität, da Erdschleifenstörungen beseitigt und Gleichtaktstörungen daran gehindert werden, sich über die interne System-Rückwandplatine auszubreiten. Das Modul verfügt über eine intuitive Statusanzeige an der Vorderseite und bietet Feldtechnikern direkten Einblick in Betriebsarten und Zustandsprüfungen, wodurch eine schnelle Diagnoseüberprüfung während des regulären Anlagenbetriebs ermöglicht wird.

Funktionen

• Kanalisolation pro Punkt: Verfügt über sechs individuell isolierte Spannungsausgangskanäle, die Regelkreise vor Erdpotenzialdifferenzen schützen.
• Stabile Signalprofile: Liefert hochpräzise bipolare Spannungsbereiche für eine nahtlose Schnittstelle zu einer großen Auswahl industrieller Steuerungselemente.
• Integrierte Diagnose: Anzeigen an der Vorderseite liefern schnelles visuelles Feedback zum aktiven Kalibrierstatus, zu Kanalfehlern und zum allgemeinen Gerätezustand.
• Integration über Chassis: Wird direkt in jeden Standardsteckplatz eines lokalen oder dezentralen Chassis eingesetzt, das über industrielle Netzwerkkommunikationsnetze verbunden ist.

Anwendungen

• Hochpräzise Steuerung elektronischer Proportionalstellglieder und Stellungsregler.
• Drehzahl- und Drehmomentvorgaben für Frequenzumrichter (VFDs) in der Fabrikautomatisierung.
• Isolierte Sollwertsignale für entfernte Teilsysteme und dezentrale Regelkreise.
• Kalibrierprüfstände und Simulationssysteme, die mehrere getrennte Spannungsausgänge erfordern.

Technische Daten

Installationsrichtlinien

• Chassismontage: Stellen Sie sicher, dass die Stromversorgung der System-Rückwandplatine vor der Installation des Geräts getrennt ist. Richten Sie das Modul an den Kunststoffführungen des Chassis aus und drücken Sie es fest hinein, bis die Verriegelungslaschen sicher einrasten.
• Anschluss des abnehmbaren Klemmenblocks: Die Feldverdrahtung muss an einen separat bestellten abnehmbaren Klemmenblock (RTB) oder ein Schnittstellenmodul (IFM) angeschlossen werden. Ziehen Sie alle Klemmschrauben mit dem empfohlenen werkseitigen Drehmoment an, um lose Kontakte zu vermeiden.
• Schutz vor elektrostatischer Entladung: Beachten Sie beim Umgang mit den ungeschirmten Leiterplatten des Moduls stets die üblichen ESD-Schutzmaßnahmen, beispielsweise das Tragen eines geerdeten Armbands oder das Aufrechterhalten des Kontakts mit einer leitfähigen Chassisoberfläche.
• Trennung der Leitungswege: Halten Sie Leitungen für analoge Ausgangssignale innerhalb des Schaltschrankes von Hochspannungs-Wechselstromleitungen und Motorkabeln getrennt, um zu verhindern, dass elektromagnetische Induktion die Signalgenauigkeit beeinträchtigt.
