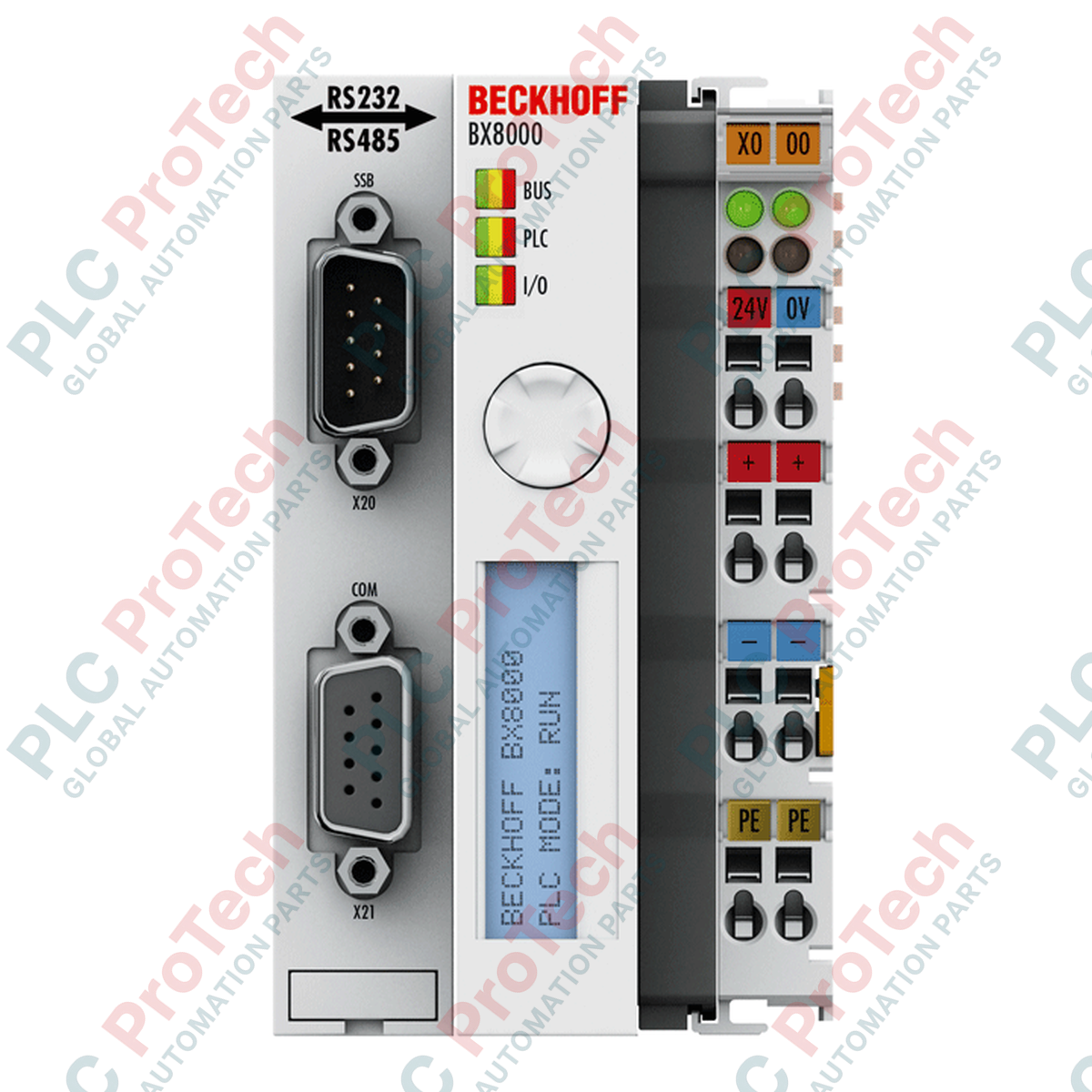

BECKHOFF BX8000 Busklemmen-Controller der BX-Serie für RS232/RS485

SKU BX8000

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: BECKHOFF
Produkt-Nr.: BX8000
Herkunft Deutschland
Produkttyp: Busklemmen-Controller
Zahlung: T/T, Western Union
Gewicht: 0.25 kg
Abmessungen: 61 mm x 100 mm x 90 mm
Versandhafen: Xiamen
Garantie: 12 Monate

Produktbeschreibung

Beschreibung

Der BECKHOFF BX8000 vereint dezentrale Ausführung mit flexiblen Kommunikationsmöglichkeiten und fungiert als leistungsstarke speicherprogrammierbare Steuerung für das Beckhoff-Busklemmen-System. Dieser kompakte Controller verbindet standardmäßige serielle Kommunikationsschnittstellen (RS232 und RS485) mit industriellen I/O-Signalen und ermöglicht modulare Steuerungstopologien in komplexen Anlageninstallationen. Mit 256 kByte Programmspeicher und 256 kByte Datenspeicher bietet er umfassende Möglichkeiten für Ausführungsaufgaben, die mit der TwinCAT-Software-Suite gemäß dem Standard IEC 61131-3 konfiguriert werden.

Das Gerät verfügt über ein integriertes, beleuchtetes FSTN-Zeichendisplay sowie einen integrierten Navigationsjoystick, mit dem Bediener direkt am Gerät Diagnosefunktionen ausführen, Netzwerkparameter konfigurieren und lokalisierte Statusmeldungen ablesen können. Die Konnektivität wird durch einen integrierten CANopen-basierten Smart System Bus (SSB) erweitert, der zum Verbinden zusätzlicher Peripheriemodule oder untergeordneter Steuerungseinheiten dient.

Merkmale

Zwei integrierte serielle Schnittstellen: COM1 als dedizierte RS232-Schnittstelle konfiguriert; COM2 als RS232 oder RS485 konfigurierbar.
Direkter Anschluss von bis zu 64 lokalen Busklemmen, erweiterbar auf maximal 255 Module mithilfe der K-Bus-Erweiterungstechnologie.
Beleuchtetes FSTN-Display mit 2 Zeilen à 16 Zeichen zur individuellen Statusanzeige und Systemdiagnose.
Programmierunterstützung nach IEC 61131-3 mit der Möglichkeit, Programme online zu ändern.
Integrierte, batteriegepufferte Echtzeituhr zur Zeitstempelung von Systemereignissen und zur Planung von Aufgaben.
Integrierte Leistungskontakte für bis zu 24 V DC bei maximal 10 A.

Anwendungen

Dezentrale Maschinensteuerung und lokale Vorverarbeitung.
Einsatz von Seriell-zu-Feldbus-Gateways in der Infrastrukturüberwachung.
HLK- und Gebäudeautomationsnetzwerke mit Modbus-RTU-Protokollen.
Telemetrie- und Verarbeitungsstationen, die lokale Statusanzeigen erfordern.

Technische Daten

Technischer ParameterSpezifikationswert

Hersteller	BECKHOFF
Bestellnummer / Modell	BX8000
Programmiersystem	TwinCAT (über Programmierschnittstelle oder Feldbus)
Programmspeicher	256 kByte
Datenspeicher	256 kByte
Remanente Daten	2 kByte
Persistente Daten	1 kByte
Programmiersprachen	IEC 61131-3 (IL, LD, FBD, SFC, ST)
Serielle Schnittstellen	COM1: 1 x RS232; COM2: 1 x RS232 oder RS485
Datenübertragungsraten	300 Baud bis 115 kBaud
Nebenbus (SSB)	CANopen-basierter Erweiterungsbus
Lokale I/O-Kapazität	64 Busklemmen (bis zu 255 mit K-bus-Erweiterung)
Stromversorgung	24 V DC (-15 % / +20 %)
Eingangsstrom	140 mA + (Gesamtstrom des K-bus)/4, max. 500 mA
K-bus-Stromversorgung	1450 mA
Elektrische Isolation	500 V (Stromkontakt / Versorgungsspannung)
Display	Beleuchtetes FSTN, 2 Zeilen x 16 Zeichen
Betriebstemperatur	-25 bis +60 °C
Lagertemperatur	-40 bis +85 °C
Relative Luftfeuchtigkeit	95 %, nicht kondensierend
Schutzart	IP20
Abmessungen (B x H x T)	61 mm x 100 mm x 90 mm
Gewicht	ca. 250 g

Anschlüsse und Schnittstellen

SchnittstellenanschlussBeschreibung und Funktionalität

COM1	Dedizierter RS232-Anschluss für Konfiguration und Diagnose
COM2	Wählbare serielle RS232- oder RS485-Kommunikationsschnittstelle
SSB	CANopen-basierte Schnittstelle zur Erweiterung um externe Peripherie
K-bus-Stromkontakte	Interne Verbindung zur Bereitstellung von bis zu 1450 mA für benachbarte I/O-Karten

Installationsrichtlinien

Montage: Waagerecht auf einer standardmäßigen 35-mm-DIN-Schiene (gemäß EN 60715) mithilfe des integrierten Verriegelungsmechanismus montieren.
Verdrahtung: Die Anschlussklemmen verfügen über werkzeugbetätigte Federklemmen. Massive Leiter (0,08 bis 2,5 mm²) und flexible Leiter mit Aderendhülsen (0,14 bis 1,5 mm²) müssen vor dem Einführen auf eine Länge von 8 bis 9 mm abisoliert werden.
Abschirmung und Erdung: Stellen Sie eine niederohmige Verbindung zur Funktionserde-Klemme her, um vor EMV-Störungen der seriellen Schnittstelle zu schützen.

Konformität und Zertifizierungen

Versand & Rückgabe

Globaler Expressversand

Standardlieferung: 4–6 Werktage per DHL, FedEx und UPS.
Expressversand: Same-Day-Versand für Lagerbestellungen vor 14:00 (GMT+8).
Weltweite Abdeckung: Über 150 Länder.

Rückgabe & Garantie

30-Tage-Garantie: Rückgabe für Lagerware in originaler, werkseitig versiegelter Verpackung.
12-Monats-Garantie: Jede Industriekomponente mit technischer Garantie.

FAQ

Wie wird der BECKHOFF BX8000 programmiert?

Der BX8000 wird über das Beckhoff TwinCAT-System programmiert, wobei standardisierte IEC 61131-3 Programmiersprachen wie Instruction List (IL), Ladder Diagram (LD), Function Block Diagram (FBD), Sequential Function Chart (SFC) und Structured Text (ST) verwendet werden.

Welche seriellen Kommunikationsstandards unterstützt der BX8000 Controller?

Der Controller verfügt über zwei serielle Schnittstellen: COM1 ist als dedizierter RS232-Port konfiguriert, während COM2 entweder als RS232- oder RS485-Schnittstelle konfiguriert werden kann und Baudraten von 300 Baud bis zu 115 kBaud unterstützt.

Wie hoch ist die maximale Erweiterungskapazität für lokale Bus-Terminals?

Direkt unterstützt der BX8000 bis zu 64 lokale Bus-Terminals. Dies kann durch die Nutzung eines K-Bus-Erweiterungssystems auf bis zu 255 Terminals erweitert werden.

Wie sind die physischen Abmessungen des BX8000?

Das kompakte Steuergehäuse misst 61 mm in der Breite, 100 mm in der Höhe und 90 mm in der Tiefe und wiegt etwa 250 Gramm.
