BECKHOFF C9900-G050 Kompakte Taster-Erweiterung

Beschreibung

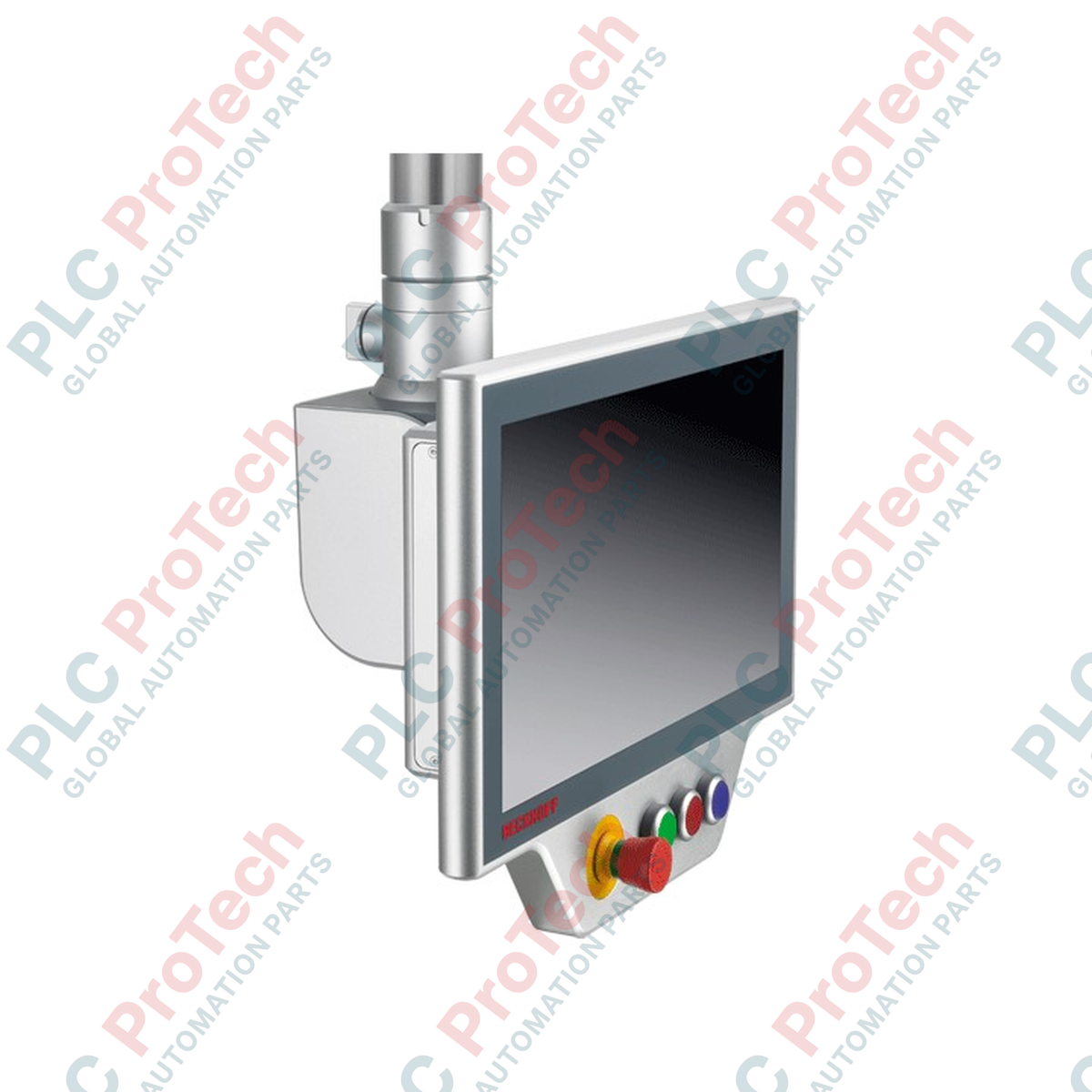

Für die direkte physische Integration mit horizontal ausgerichteten Multitouch-Systemen konzipiert, bietet das BECKHOFF C9900-G050 lokal angeordnete, taktile Bedienelemente unter kompatiblen HMI-Bildschirmen. Diese horizontale Drucktastenerweiterung wird direkt an der Unterseite von Multitouch-Bedienpanels CP39xx sowie Panel-PCs CP32xx-1600 und CP37xx-1600 mit Tragarmmontage befestigt.

Das Gerät verfügt über industrielle Bedienelemente, darunter runde RAFI RAFIX 22FS+-Drucktasten mit 30 mm Durchmesser und integrierten Signalleuchten sowie einen gut sichtbaren Not-Halt-Taster. Es verbindet physische Hardwareeingaben mit digitalen Steuerungsnetzwerken über eine duale Kommunikationsanbindung per USB und einen standardmäßigen runden 19-poligen Steckverbinder. Diese Anordnung gewährleistet, dass sowohl standardmäßige Steuerungsvorgänge als auch sicherheitskritische Not-Halt-Funktionen zuverlässig über die entsprechenden Kanäle geleitet werden.

Merkmale

• Kompatibel mit horizontal ausgerichteten Beckhoff-Multitouch-Panels und Panel-PCs.
• Robuste runde Drucktasten RAFI RAFIX 22FS+ mit 30 mm Durchmesser und integrierten Statusleuchten.
• Integrierter, hochzuverlässiger Sicherheitsschlüssel für den Not-Halt (RAFI RAFIX 22FS+).
• Abnehmbare Druckknappenkappen für individuelle Beschriftungen und kundenspezifische Einleger.
• Flexible Kommunikationsanbindung über USB und einen robusten runden 19-poligen Steckverbinder.
• Ergonomische horizontale Positionierung unter dem Hauptbildschirm des Bedienfelds.

Anwendungen

• Montagelinien und Roboterzellen in der Automobilfertigung.
• CNC-Bearbeitungszentren und schwere Metallumformungsmaschinen.
• Prozessleitsysteme in der Chemie-, Wasseraufbereitungs- und Energiewirtschaft.
• Kundenspezifische HMI-Bedienstationen, die neben Touchscreens physische taktile Bedienelemente erfordern.

Technische Daten

Anschlüsse und Schnittstellen

Installationsrichtlinien

Befolgen Sie bei der Montage diese technischen Richtlinien, um langfristige mechanische Stabilität und elektrische Zuverlässigkeit sicherzustellen:

• Mechanische Ausrichtung: Befestigen Sie den C9900-G050 mit dem mitgelieferten Befestigungsmaterial direkt an der Unterkante des kompatiblen Multi-Touch-Panelgehäuses. Vergewissern Sie sich, dass die Dichtungen korrekt ausgerichtet sind, damit die Schutzart gewährleistet ist.
• Kabelführung: Sorgen Sie für eine ausreichende Zugentlastung sowohl des USB-Anschlusses als auch des 19-poligen Rundkabels. Verlegen Sie die Kabel mit ausreichendem Abstand zu Hochspannungs-Wechselstromleitungen, um elektromagnetische Störungen der Signalleuchtensteuerung zu vermeiden.
• Sicherheitserdung: Verbinden Sie die Erdungsklemmen gemäß den üblichen Sicherheitspraktiken für Industriemaschinen. Die sicherheitskritischen Öffnerkontakte des Not-Aus-Schalters müssen über die 19-polige Schnittstelle direkt mit einem zertifizierten Sicherheitsrelais oder einem Eingangsmodul einer Sicherheits-SPS verdrahtet werden.
