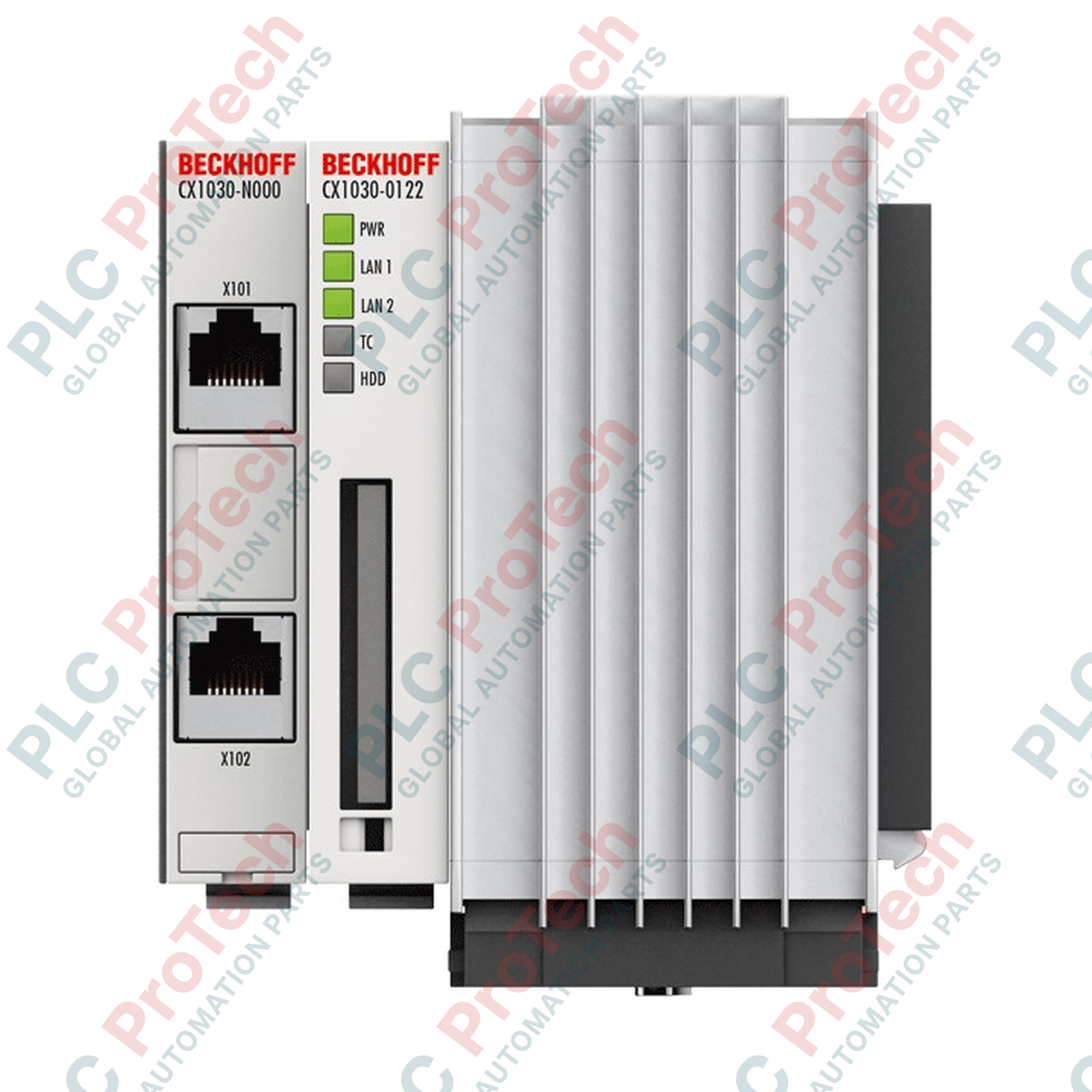

Beckhoff CX1030-0112 CX1030 Basis-CPU-Modul

Beschreibung

In industriellen Automatisierungsanlagen, die eine hohe Rechenleistung erfordern, wird das Basis-CPU-Modul CX1030-0112 als zentrale Steuereinheit im Embedded-PC-System von Beckhoff eingesetzt. Das Modul verfügt über einen Intel-Pentium-M-Prozessor mit 1,8 GHz und bietet damit eine hohe Rechenleistung für anspruchsvolle SPS-, NC-PTP- oder NC-I-Bewegungssteuerungsanwendungen. Mit einem internen 16-Bit-ISA-Systembus (PC/104) ausgestattet, gewährleistet das Modul eine zuverlässige Kommunikation mit benachbarten Systemerweiterungsklemmen.

Das Gerät fungiert als zentrale Steuerung und nutzt kompatible CX1100-Stromversorgungsmodule zur Anbindung an I/O-Klemmsysteme mit E-Bus oder K-Bus. Die Netzwerkkommunikation erfolgt über zwei RJ45-Anschlüsse, die über einen internen Switch verbunden sind. Dadurch werden einfache Netzwerk-Topologien in Reihenschaltung ohne externe Switches ermöglicht. Zur Gewährleistung eines stabilen Betriebs bei hoher thermischer Belastung ist der Prozessor mit einem aktiven Kühlmodul ausgestattet. Dieses besteht aus einem drehzahlgeregelten Lüftereinschub mit zwei Kugellagern, der vor Ort problemlos ausgetauscht werden kann.

Ausstattung

• Intel-Pentium-M-Prozessor mit einer Taktfrequenz von 1,8 GHz für leistungsstarke Datenverarbeitung.
• Integrierter RJ45-Ethernet-Switch mit zwei Anschlüssen (10/100 Mbit/s) für flexible Netzwerkkonfigurationen.
• Standard-Compact-Flash-Steckplatz Typ I und II mit integriertem Auswurfmechanismus zur Erweiterung des Speichers.
• Aktives, drehzahlgeregeltes Kühlmodul mit einem vor Ort austauschbaren Lüftereinschub mit zwei Kugellagern.
• Diagnose-LEDs an der Frontplatte zeigen den Betriebsstatus, LAN-Verbindung/-Aktivität, den TwinCAT-Status und den Flash-Zugriff an.
• Integrierte batteriegepufferte Echtzeituhr zur dauerhaften Erfassung von Datum und Uhrzeit.

Anwendungen

• Hochgeschwindigkeits-Fertigungs- und Montagelinien, die eine präzise SPS- und Bewegungssteuerung erfordern.
• Komplexe CNC-Maschinen und Mehrachs-Positioniersysteme mit TwinCAT-NC-I- oder NC-PTP-Runtimes.
• Energieerzeugungssysteme und Überwachung erneuerbarer Energien.
• Prozessleitsysteme, die eine modulare E-Bus- oder K-Bus-I/O-Integration erfordern.

Technische Daten

Anschlüsse und Schnittstellen

Installationsrichtlinien

• Montage: Horizontal auf einer standardmäßigen 35-mm-DIN-Schiene (EN 60715) in einem trockenen, sauberen Industriegehäuse montieren.
• Stromversorgungsanschluss: Stellen Sie sicher, dass vor dem Einschalten des Systems ein kompatibles Stromversorgungsmodul (CX1100-0012, CX1100-0013 oder CX1100-0014) ordnungsgemäß an den Systembus auf der rechten Seite des Geräts gekoppelt ist.
• Belüftung: Sorgen Sie oberhalb und unterhalb des Moduls für ausreichend Abstand, damit die Luft ungehindert durch Lüfter und Kühlkörperbaugruppe strömen kann.

Konformität und Zertifizierungen

• CE
• UL
• EMV-Störfestigkeit/-Emission: Entspricht EN 61000-6-2 und EN 61000-6-4
• Vibrations-/Stoßfestigkeit: Entspricht EN 60068-2-6 und EN 60068-2-27
