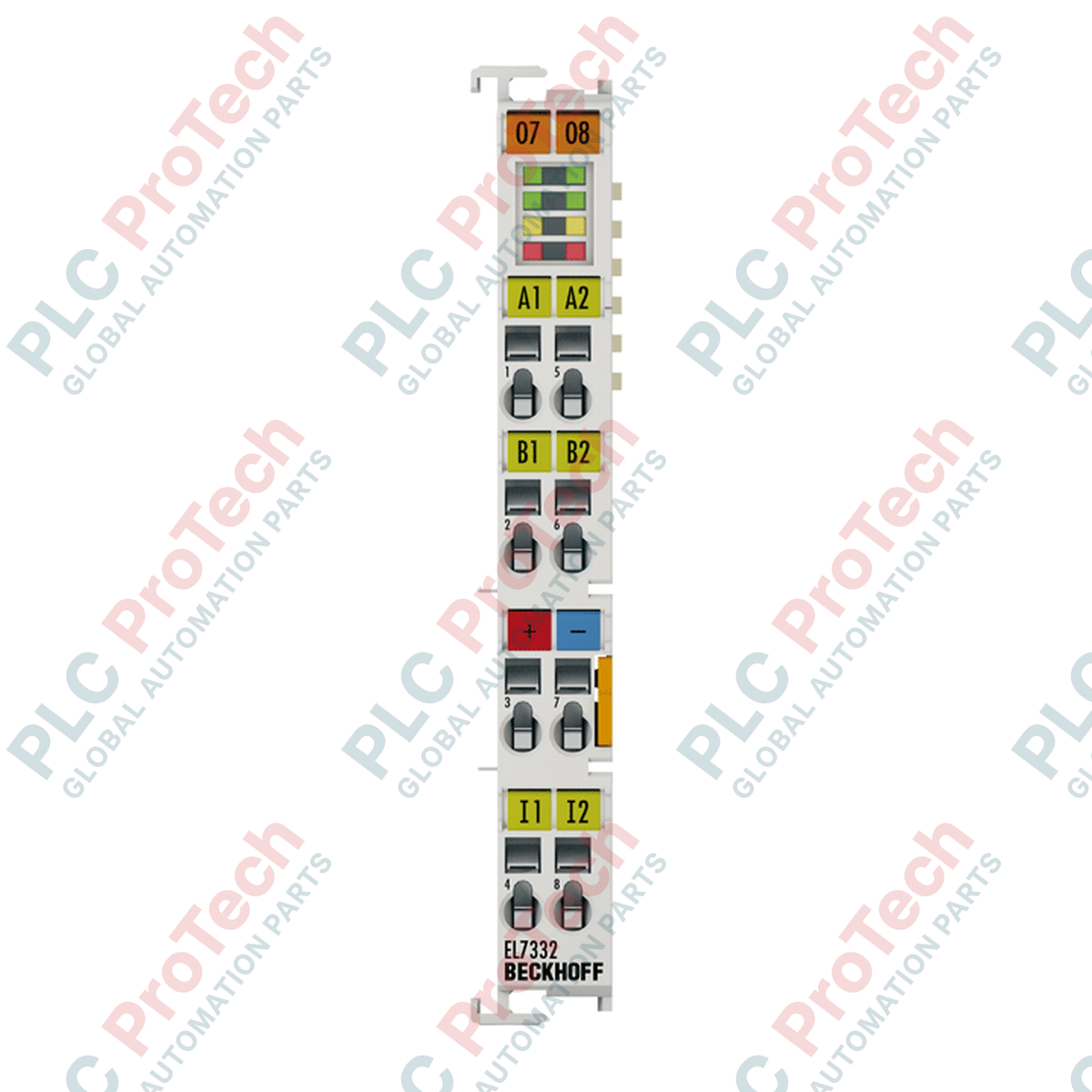

BECKHOFF EL7332 EtherCAT-Klemme, 2-Kanal-DC-Motor-Schnittstelle

SKU EL7332

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: BECKHOFF
Produkt-Nr.: EL7332
Herkunftsland:Deutschland
Produkttyp: EtherCAT-Klemmen
Zahlung: T/T, Western Union
Gewicht: 50g
Abmessungen: 12 mm x 100 mm x 68 mm
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Die direkte Antriebssteuerung ist über die Bewegungssteuerungsklemme EL7332 direkt in das EtherCAT-I/O-System integriert. Dieses kompakte 12-mm-Modul bietet eine leistungsstarke Zweikanalsteuerung für kleine DC-Bürstenmotoren mit 24 V DC. Es liefert bis zu 1 A Dauerstrom pro Kanal, verfügt über eine integrierte Wegstreckensteuerung und unterstützt mit der Lüfterkartusche ZB8610 eine Leistungsskalierung auf bis zu 3,0 A. Das Gerät lässt sich nahtlos in standardmäßige Beckhoff-EtherCAT-Netzwerke integrieren und nutzt Distributed Clocks (DC) für eine präzise Synchronisierung im Mikrosekundenbereich innerhalb der Steuerungsarchitektur.

Merkmale

Zweikanalige, kompakte Antriebstechnik für DC-Bürstenmotoren und induktive Lasten.
Integrierte Wegstreckensteuerung für automatisierte Positionieraufgaben.
Unterstützt Distributed Clocks (DC) für hochgradig synchronisierte Systemabläufe.
Leistungserweiterung auf bis zu 3,0 A pro Kanal mit der optionalen Lüfterkartusche ZB8610.
Hochfrequente PWM-Taktfrequenz von 32 kHz mit 180-Grad-Phasenverschiebung zur Minimierung der Welligkeit.
Direkter Motoranschluss mit kompaktem Gehäuse und integrierten Status-LEDs.

Anwendungen

Kleine Positionierantriebe und Aktoren in Fertigungssystemen.
Fördersysteme und Sortieranlagen für den Materialtransport.
Automatisierte Montage- und Verpackungsmaschinen.
Allgemeine Anwendungen im Maschinenbau, die eine kompakte DC-Motorsteuerung erfordern.

Technische Daten

Hersteller	BECKHOFF
Teilenummer/Modell	EL7332
Anzahl der Kanäle	2
Lasttyp	DC-Bürstenmotor, induktiv
Versorgungsspannung Elektronik	24 V DC (über Leistungskontakte)
Versorgungsspannung Leistung	24 V DC (intern über Leistungskontakte)
Ausgangsstrom	Max. 1 A pro Kanal (bis zu 3,0 A mit Lüfterkassette ZB8610)
PWM-Taktfrequenz	32 kHz, jeweils mit 180° Phasenverschiebung
Tastverhältnis	0 bis 100 % (spannungsgeführt)
Auflösung	Max. 10 Bit Strom, 16 Bit Drehzahl
Stromaufnahme (E-Bus)	Typ. 140 mA
Stromaufnahme (Leistungskontakte)	Typ. 40 mA + Motorstrom
Elektrische Isolation	500 V (E-Bus-/Feldpotenzial)
Strombelastbarkeit der Leistungskontakte	Max. 10 A
Material	Polycarbonat
Abmessungen (W x H x T)	12 mm x 100 mm x 68 mm
Gewicht	Ca. 50 g
Betriebstemperatur	0 bis +55 °C
Lagertemperatur	-25 bis +85 °C
Relative Luftfeuchtigkeit	95 %, nicht kondensierend
EMV-Störfestigkeit und -Emission	Entspricht EN 61000-6-2/EN 61000-6-4
Vibrations- und Stoßfestigkeit	Entspricht EN 60068-2-6/EN 60068-2-27
Schutzart	IP20

Anschlüsse und Schnittstellen

Anschlussart	Massiver Leiter (e)	Flexibler Leiter (f)	Aderendhülse (a)
Anschlussquerschnitt	0,08 bis 2,5 mm²	0,08 bis 2,5 mm²	0,14 bis 1,5 mm²
Anschlussquerschnitt (AWG)	AWG 28 bis 14	AWG 28 bis 14	AWG 26 bis 16
Abisolierlänge	8 bis 9 mm
Betätigungsmethode	Betätigung der Federkraftklemme mit einem Schraubendreher

Installationsrichtlinien

Montage: Montieren Sie das Gerät mithilfe des integrierten Verriegelungsmechanismus horizontal auf einer standardmäßigen 35-mm-DIN-Schiene (gemäß EN 60715).
Installation nebeneinander: Richten Sie die Geräte mithilfe des Systems aus Doppelschlitz und Passstiftverbindung aus, um einen durchgängigen Buskontakt sicherzustellen.
Wärmemanagement: Halten Sie ausreichend Abstand um das Modul ein. Bei einem Betrieb mit mehr als 1 A pro Kanal (bis zu 3,0 A) installieren Sie auf der Anschlussseite die optionale Lüfterkassette ZB8610.
Erdung und Abschirmung: Stellen Sie sicher, dass die DIN-Schiene zuverlässig mit der Montageplatte geerdet ist, damit die EMV-Abschirmung erhalten bleibt.

Konformität und Zertifizierungen

CE
UL

FAQ

Was ist die Hauptfunktion der Beckhoff EL7332?

Die Beckhoff EL7332 ist ein 2-Kanal-Bewegungsinterface-EtherCAT-Klemmgerät zur direkten Antriebssteuerung kompakter, gebürsteter DC-Motoren und induktiver Lasten mit 24 V DC.

Wie hoch ist der maximale Ausgangsstrom der EL7332-Klemme?

Die Klemme unterstützt einen maximalen Ausgangsstrom von 1 A pro Kanal. Mit der optionalen Lüfterkartusche ZB8610 lässt sich dieser auf 3,0 A pro Kanal erhöhen.

Unterstützt die EL7332 Distributed Clocks (DC)?

Ja, die EL7332 unterstützt Distributed Clocks und ermöglicht so eine präzise Synchronisierung im Mikrosekundenbereich in Ihrem gesamten EtherCAT-Steuerungsnetzwerk.

Welchen Anschlusstyp verwendet die EL7332 für die Motorverdrahtung?

Sie ermöglicht den direkten Motoranschluss über Federkraftklemmen. Unterstützt werden massive und mehrdrähtige Leiter sowie Leiter mit Aderendhülsen von AWG 28 bis 14.

Verfügt das Modul über eine integrierte Wegsteuerung?

Ja, die EL7332 verfügt über eine integrierte Wegsteuerungsfunktion für einfache Positionieranwendungen.
